Witam chcę zrobić analogowy sterownik taśmy led rgb.Znalazłem taki projekt ale on jest dla taśmy se wspólną anodą.Jak zmodyfikować układ żeby działał z taśmą ze wspólną katodą.Z góry dziękuje.

Wystarczy: 1. Odwrócić zasilanie. Plus z minusem. 2. Odwrócić kondensator elektrolityczny. 3. Zmienić tranzystory PNP na NPN. Zamiast BD136 dać np. BD 135

Raczej nie. Chyba, że dla jednej diody w kolorze i to malutkiej mocy. Nawet BD135/136 z radiatorem mogą nie wydolić. Wszystko zależy od prądów i spadków napięcia na tranzystorze.

Nie! Z resztą co to znaczy odwrócić w przypadku tranzystora?

Do układu ze schematu - Tak. Czy do twojego zastosowania - nie wiem. Za mało danych.

Zrobiłem tak jak napisałeś i działa tylko jeden kolor.Pozostałe trzy nie działają.Użyłem tranzystorów bd139 potencjometrów 5 k rezystorów 4,7 k kondensatorów ceramicznych 100 nf oraz kondensatora elektrolitycznego 470 UF low ESR.

Jakim napięciem zasilasz układ? Ile LED jest w szeregu?

Baterią 6f22 i próbowałem zasilaczem komputerowym.Diod jest 12 po 3 na 5 cm taśmy.

REKLAMA

Adblock/uBlockOrigin/AdGuard mogą powodować znikanie niektórych postów z powodu nowej reguły.

Jak przerobić sterownik taśmy LED RGB na wspólną katodę?

Elektroniq 17 Sty 2015 14:57 2370 18

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 14339551 17 Sty 2015 14:57

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu

Post #1
14339551 17 Sty 2015 14:57

Witam chcę zrobić analogowy sterownik taśmy led rgb.Znalazłem taki projekt http://elektra.ct8.pl/prosty-sterownik-tasmy-rgb/ ale on jest dla taśmy se wspólną anodą.Jak zmodyfikować układ żeby działał z taśmą ze wspólną katodą.Z góry dziękuje.
REKLAMA
#2 14339689 17 Sty 2015 15:34

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (0)

Post #2
14339689 17 Sty 2015 15:34

Wystarczy:
1. Odwrócić zasilanie. Plus z minusem.
2. Odwrócić kondensator elektrolityczny.
3. Zmienić tranzystory PNP na NPN. Zamiast BD136 dać np. BD 135

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
#3 14339817 17 Sty 2015 16:10

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #3
14339817 17 Sty 2015 16:10

A bc517 mogą być?
#4 14339855 17 Sty 2015 16:21

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (0)

Post #4
14339855 17 Sty 2015 16:21

Raczej nie. Chyba, że dla jednej diody w kolorze i to malutkiej mocy.
Nawet BD135/136 z radiatorem mogą nie wydolić. Wszystko zależy od prądów i spadków napięcia na tranzystorze.

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
REKLAMA
#5 14340129 17 Sty 2015 17:45

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #5
14340129 17 Sty 2015 17:45

Bd135 wystarczy odwrócić?
#6 14340203 17 Sty 2015 18:11

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (0)

Post #6
14340203 17 Sty 2015 18:11

Nie!
Z resztą co to znaczy "odwrócić" w przypadku tranzystora?

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
#7 14340823 17 Sty 2015 20:24

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #7
14340823 17 Sty 2015 20:24

Bd139 będzie ok ?
REKLAMA
#8 14341027 17 Sty 2015 21:02

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (0)

Post #8
14341027 17 Sty 2015 21:02

Do układu ze schematu - Tak.
Czy do twojego zastosowania - nie wiem. Za mało danych.

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
#9 14366761 25 Sty 2015 16:01

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #9
14366761 25 Sty 2015 16:01

Zrobiłem tak jak napisałeś i działa tylko jeden kolor.Pozostałe trzy nie działają.Użyłem tranzystorów bd139 potencjometrów 5 k rezystorów 4,7 k kondensatorów ceramicznych 100 nf oraz kondensatora elektrolitycznego 470 UF low ESR.
#10 14366790 25 Sty 2015 16:12

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (0)

Post #10
14366790 25 Sty 2015 16:12

Jakim napięciem zasilasz układ?
Ile LED jest w szeregu?

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
#11 14366827 25 Sty 2015 16:21

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #11
14366827 25 Sty 2015 16:21

Baterią 6f22 i próbowałem zasilaczem komputerowym.Diod jest 12 po 3 na 5 cm taśmy.
#12 14366935 25 Sty 2015 16:47

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (+1)

Post #12
14366935 25 Sty 2015 16:47

Elektroniq napisał:
Diod jest 12 po 3

Czyli ile jest połączone szeregowo? 12 ? 3?
Znajdź sobie informacje w necie na temat napięcia przewodzenia diod.
Masz miernik?

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
#13 14366970 25 Sty 2015 16:55

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #13
14366970 25 Sty 2015 16:55

Taśma led RGB ma 20 cm i na każdym 5 cm kawałku są po 3 diody czyli razem 12 diod , mam miernik.
#14 14367084 25 Sty 2015 17:27

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (0)

Post #14
14367084 25 Sty 2015 17:27

Taśmy LED wymagają zasilaczy 12V lub 24V dla standardowej długości. Taśm nie wolno ucinać w miejscach do tego nieprzeznaczonych!

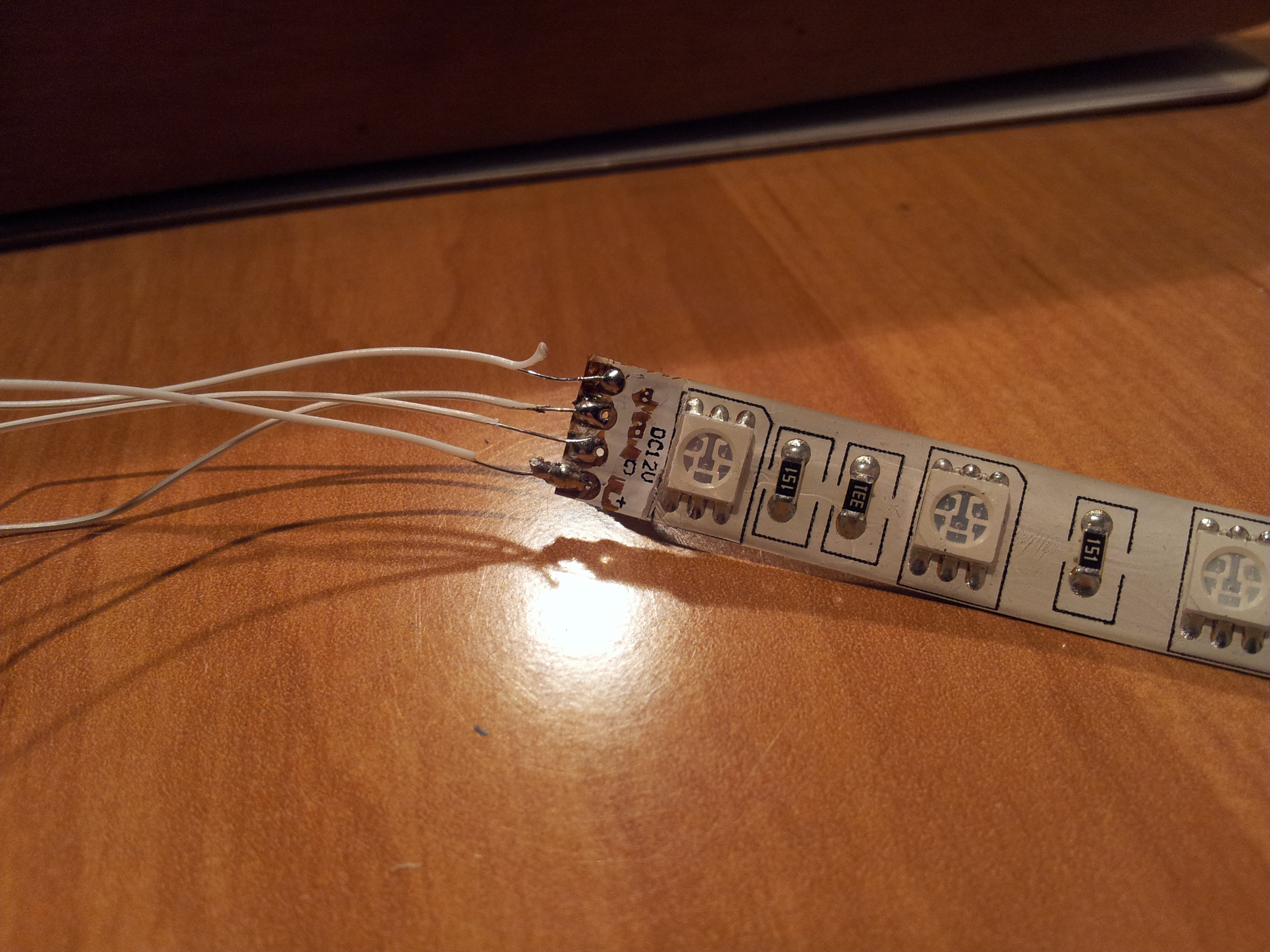

Daj dobre zdjęcia taśmy i Twojego sterownika. Tak w sumie to nie wiadomo z czym mamy do czynienia.

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
REKLAMA
#15 14367214 25 Sty 2015 17:55

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #15
14367214 25 Sty 2015 17:55
#16 14367337 25 Sty 2015 18:19

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (+1)

Post #16
14367337 25 Sty 2015 18:19

Chyba pomyliłeś połączenia . Z tego co widzę to na "+" taśmy idzie minus z zasilacza.

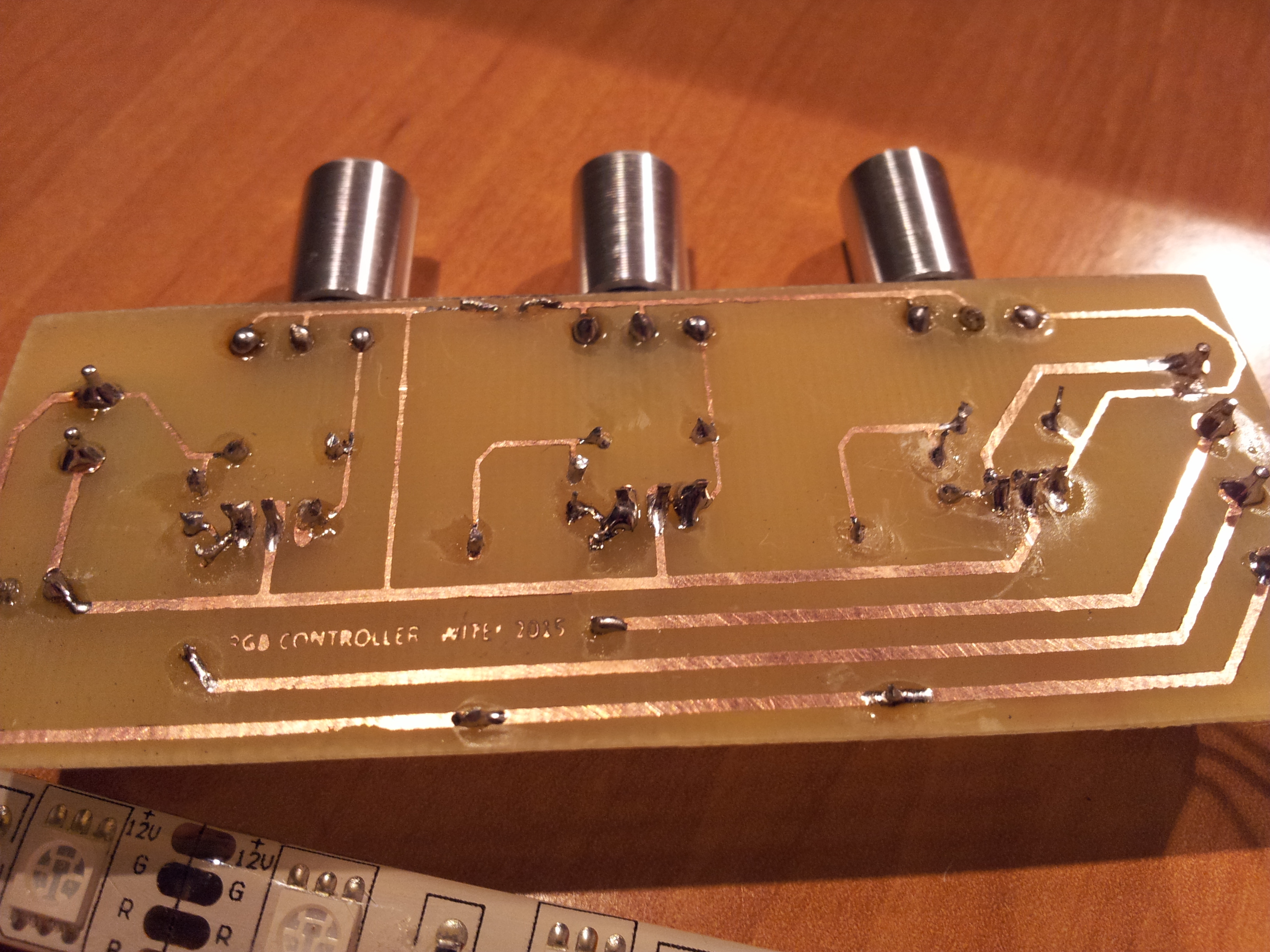

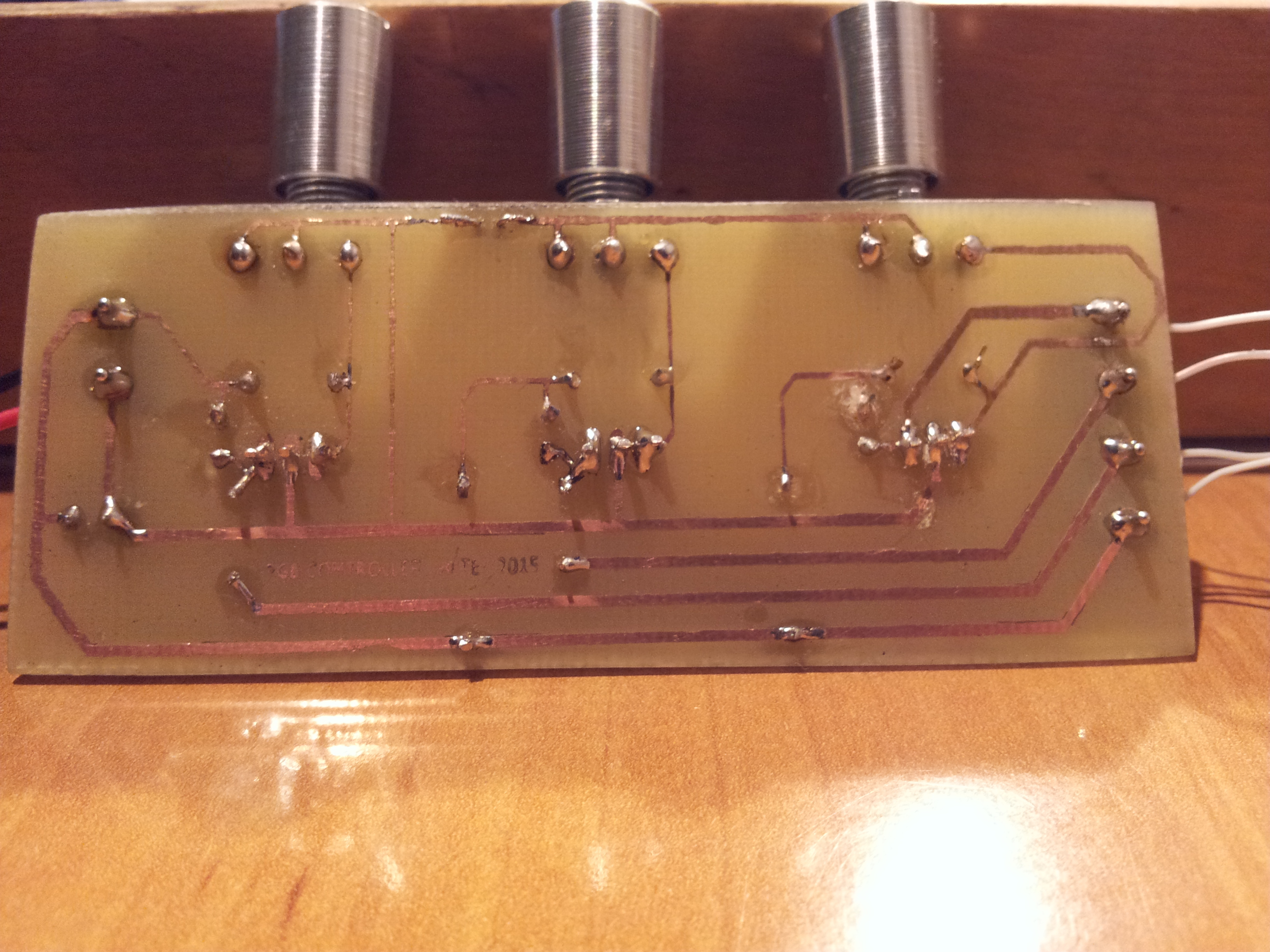

Sprawdź dokładnie połączenia i ścieżki i ew. zwarcia. Coś strasznie biedne ścieżki są. Nie dało się poszerzyć?
Zasilaj 12VDC. Może być z komputera.
Co to za potencjometry?

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
#17 14370136 26 Sty 2015 15:53

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #17
14370136 26 Sty 2015 15:53

Dodano po 40 [minuty]:

jack63 napisał:
Chyba pomyliłeś połączenia . Z tego co widzę to na "+" taśmy idzie minus z zasilacza.
Sprawdź dokładnie połączenia i ścieżki i ew. zwarcia. Coś strasznie biedne ścieżki są. Nie dało się poszerzyć?
Zasilaj 12VDC. Może być z komputera.
Co to za potencjometry?

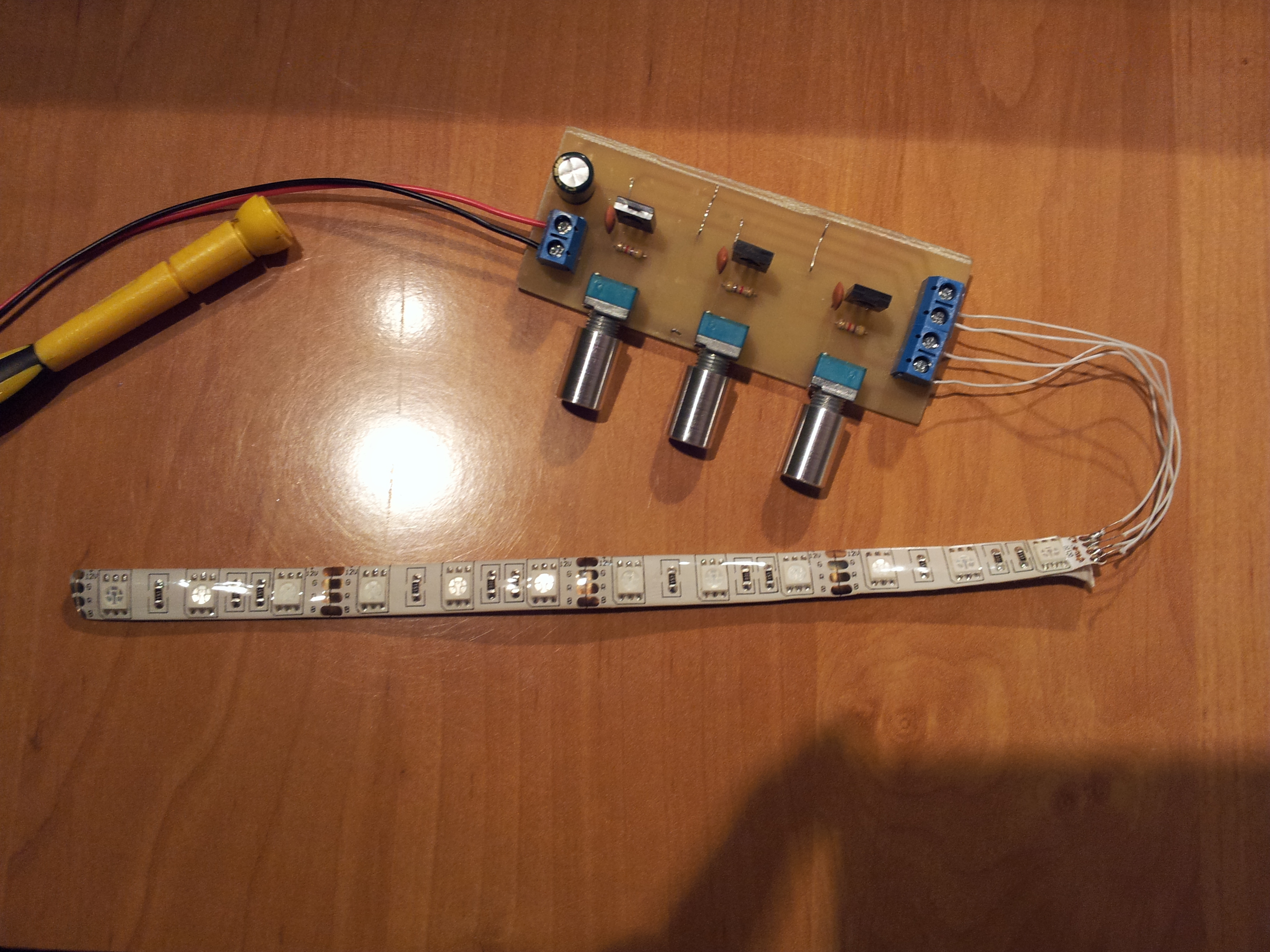

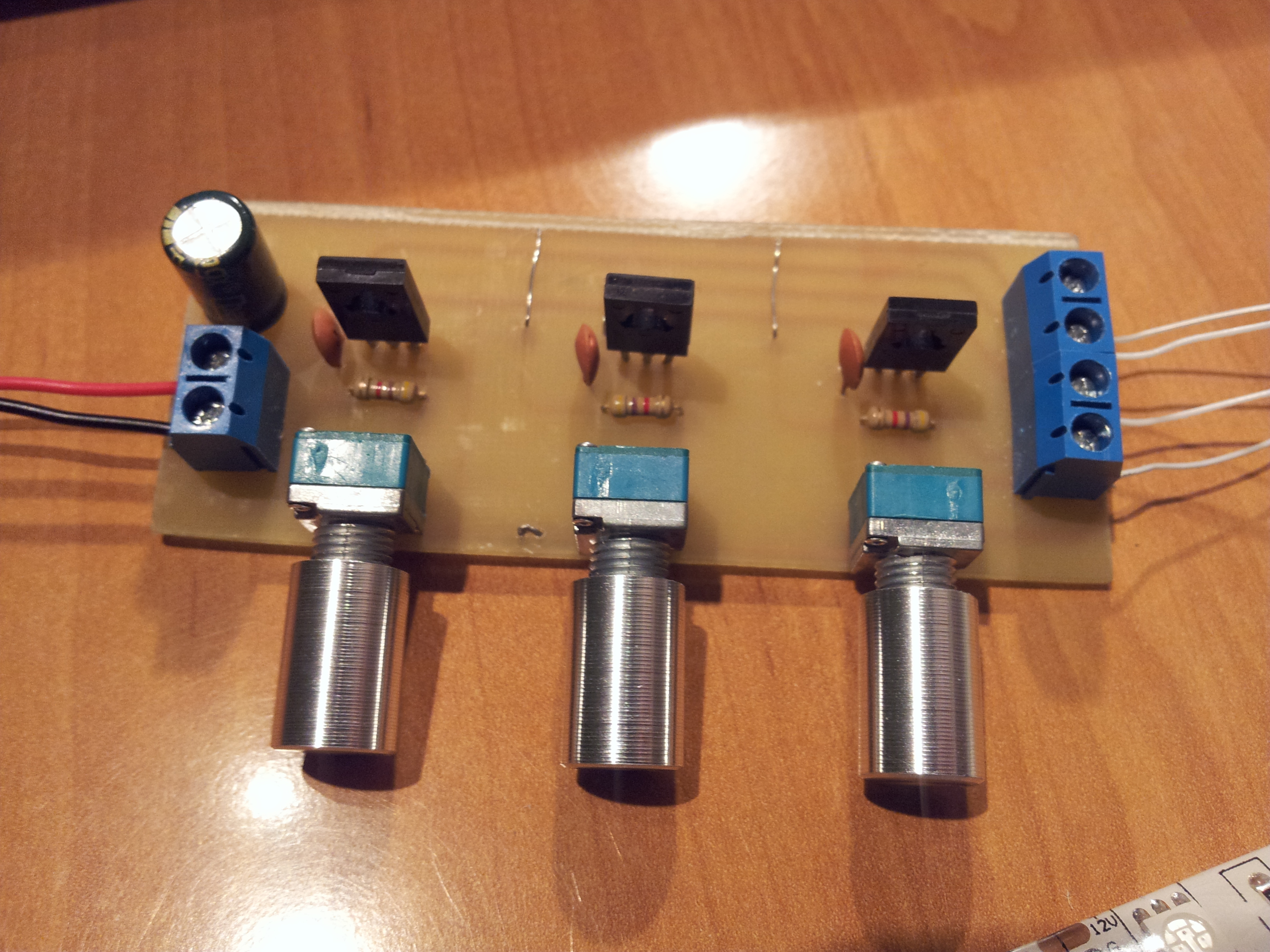

Plus wychodzi z drugiego wyjścia od góry natomiast pierwsze wyjscie działa i jest regulowane przez pierwszy potencjometr.Trzecie i czwarte wyjście nie działa. Potencjometry 5 k liniowe.
#18 14374269 27 Sty 2015 18:28

Elektroniq Elektroniq

Poziom 8

Posty: 37

Ocena: 6
Autor tematu Pomocny post? (0)

Post #18
14374269 27 Sty 2015 18:28

Wygląda na to że pierwsze wyjście os góry to minus drugie i trzecie to plus i czwarte minus.
#19 14376296 28 Sty 2015 11:16

jack63 jack63

Poziom 43

Posty: 11807

Pomógł: 851

Ocena: 2833
Pomocny post? (0)

Post #19
14376296 28 Sty 2015 11:16

Sorki, ale ja nie daję rady.
Nie masz bladego pojęcia o tym co robisz. Weź kogoś na miejscu do pomocy.

Promuję tematy:
23.12.2017 Czy TLP2345 nadaje się do izolacji USART1 STM32f1 i FTDI232 przy 115200 bits/s?
22.07.2016 Re: Zasilacz warsztatowy 0-30V 0-7A z zasilacza ATX
03.03.2004 Pompa ciepła - działanie, eksploatacja - połączenia z innym
Zarejestruj konto, Zaloguj się i bądź aktywny na forum, a wtedy reklamy nie będą się pojawiać. Dołącz do dyskusji i otrzymaj punkty za rejestrację oraz odpowiedzi.

Zainstaluj aplikację Elektroda

Odpowiedz | Nowy temat

Zgłoś naruszenie prawa

Podsumowanie tematu

Użytkownik poszukiwał sposobu na przerobienie sterownika taśmy LED RGB z wspólną anodą na wspólną katodę. Otrzymał kilka wskazówek dotyczących modyfikacji układu, w tym odwrócenie zasilania, zmianę kondensatora elektrolitycznego oraz zamianę tranzystorów PNP na NPN (np. BD135 zamiast BD136). Pojawiły się pytania o zastosowanie tranzystorów BC517 i BD139, a także o problemy z działaniem kolorów taśmy LED. Użytkownik informował, że po modyfikacjach działał tylko jeden kolor, co sugerowało błędy w połączeniach lub niewłaściwe zasilanie. Wskazano na konieczność użycia odpowiednich napięć zasilających (12V lub 24V) oraz na znaczenie poprawnych połączeń w układzie.
Podsumowanie AI na podstawie dyskusji. Może zawierać błędy.

REKLAMA
