Philips 42PFL3605 - Brak reakcji po wymianie zasilacza St-by, co dalej?

Witam. Telewizor był nieużywany spory czas ( wyłączony z gniazdka). Po włączeniu coś w środku strzeliło ( relacja klienta). Rozerwany TNY277PN-TL(IC905). Niestety padło także trafko a to raczej nieosiągalne.. Postanowiłem przetworniczkę St-by zastąpić protezą. I na szybciutko zamontowałem jakąś z routera ( 5V 2A). Niestety 5V podane z zewnątrz nie rozwiązuje problemu. Nie zapala się nawet dioda czuwania. Cały zasilacz dostępny ( używka) ale przypuszczam , że to także nie rozwiąże problemu ( uszkodzony main ?). Prośba o jakąś sugestię.

Jeden z kilku tematów o tym modelu Link

To już czytałem. Temat nie rozwiązany. Autor sugeruje tylko kiepska jakość TNY, którego zdążyłem wlutować a potem wyszło , że trafko także uszkodzone ( tester Jupitela)...

lisek napisał:

Jeden z kilku tematów o tym modelu Link_ namiar na SM
* opcja Szukaj (fraza): 42PFL3605 IC905

Lisek! Czy ty zaczniesz czytać, a przestaniesz wypisywać te swoje bzdury, pierdoło z N. Wales?
Darek jednoznacznie napisał, co ma uszkodzone i co zrobił. Może ma rację, a może jego tester kłamie, nie jest ważne to teraz.
Ma zupełnie inny problem.

.....
A dlaczego ma się coś świecić, panie Darku? To jest Philips. Każdy ma inaczej. Może po podaniu 5V stby płyta weszła w tryb pracy i LED nie świeci. A ty pewnie oczekujesz zielonego.
A ponieważ zasilacz nadal martwy, to ... d. blada.
Obadaj trochę, co tam się dzieje na main.

-----------
Namiar na serwisówkę, link wskazany przez liska powyżej.
https://www.elektroda.pl/rtvforum/topic2336946.html#11103270

mirex napisał:

A dlaczego ma się coś świecić, panie Darku? To jest Philips. Każdy ma inaczej. Może po podaniu 5V stby płyta weszła w tryb pracy i LED nie świeci. A ty pewnie oczekujesz zielonego.
A ponieważ zasilacz nadal uszkodzony, to ... d. blada.
Obadaj trochę, co tam się dzieje na main.

To prawda może nic nie świecić. Sam kiedyś bralem Filipa a u siebie tylko "Power" na lokalnej wcisnąć musiałem . Co tu już robiłem. Ale rzeczywiście jeśli główna przetwornica także jest uszkodzona to też nic nie zapali . Po powrocie zobaczę czy wystawia coś z main na zasilacz. Jak zwykle dzięki.

Zasilacz to 715g3812-p01-h20-003u a main 715g3656 m1a 000 005x. I main raczej będzie żywy a uszkodzona przetwornica główna, bowiem po wyłączeniu z pilota zapala czerwony led czuwania a po włączeniu z pilota gaśnie...

Ten PSU to oparty o
715G3812-P02-H20-003U (996510034022)

TNY277PN , SG6961SZ , 1271, inv.:UBA2071AT
*dla 42PFL3605/60, ch. TPM4.1E LA
* matrix LC420WUY (SC)(B1) > code: 116

Schemat zasilacza 715G3816- w zał.

A dlaczego ma być uszkodzona. Martwa, owszem, ale uszkodzona chyba niekoniecznie??
A jak ma wystartować, skąd ma mieć zasilanie, skoro przetwornica stby nie działa i nie daje napięcia pomocniczego?
Weźcie no trochę myślcie.

Lisek pierdoła.

mirex napisał:

A jak ma wystartować, skąd ma mieć zasilanie, skoro przetwornica stby nie działa i nie daje napięcia pomocniczego?
Weźcie no trochę myślcie.

Darek.S napisał:

Postanowiłem przetworniczkę St-by zastąpić protezą. I na szybciutko zamontowałem jakąś z routera ( 5V 2A). Niestety 5V podane z zewnątrz nie rozwiązuje problemu.

Coś pominąłem??

Dodano po 8 [minuty]:

Ano pominąłem...

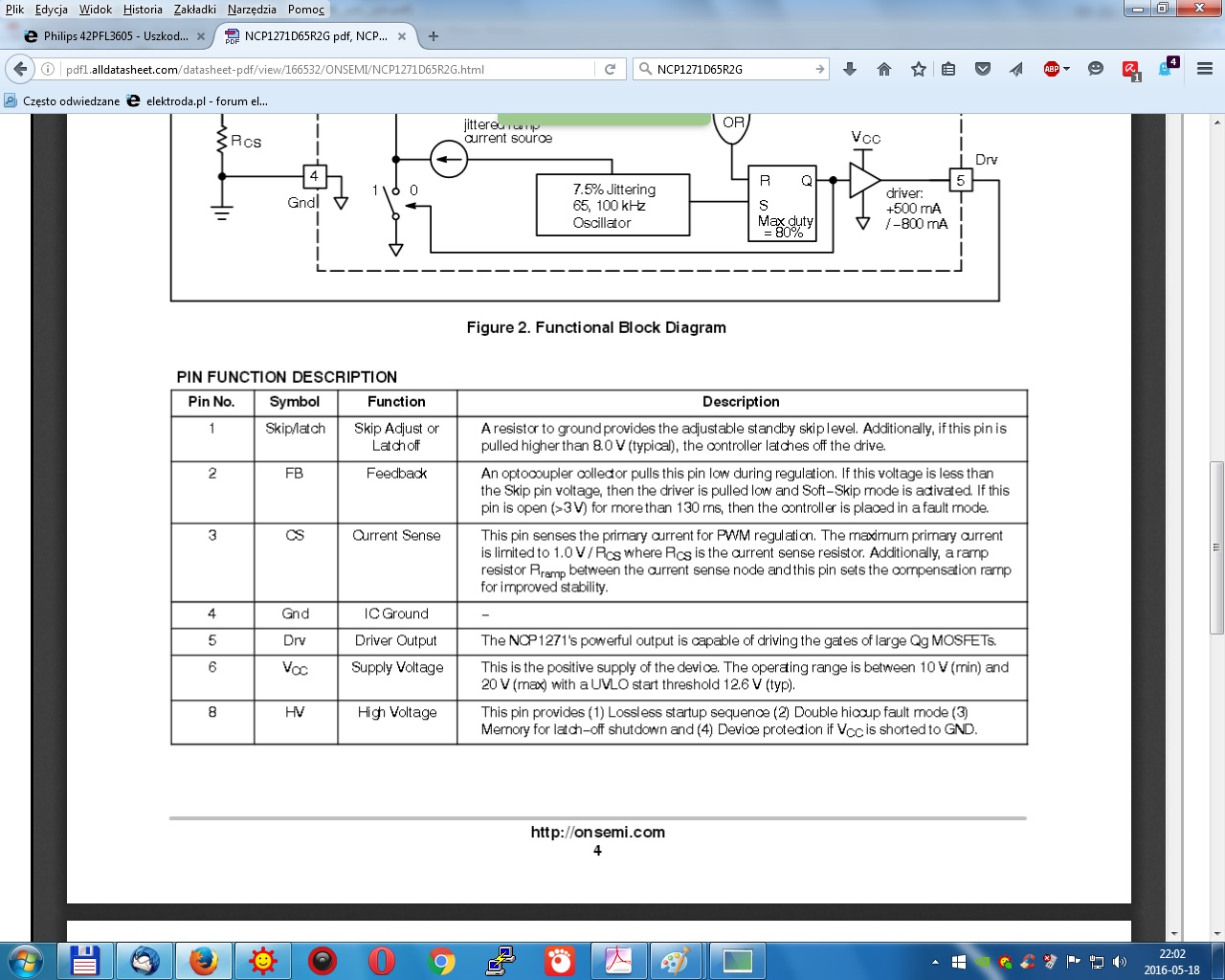

Układ pracy stby

Pomysł 1 - Łączymy dwoma drucikami uzwojenie pomocnicze protezy z padami uzwojenia pomocniczego TV ( oczywiście oryginał wylutowany). Problem tylko jak się połącza masy pierwotne TV i protezy ( dwa mostki ) i jakie jest napiecie z uzwojenia pomocniczego protezy
Pomysł 2 - tak jak pomysł 1 tylko protezę zasilamy z Elka TV. Odpada problem masy ale powstaje inny jak proteza zachowa się jak wystartuje PFC ( oryginalnie w protezie brak PFC)
Pomysł 3 - wstawiam trafko z protezy zamiast oryginału co tez niesie pewne ryzyko i trzeba by się upewnić jakie ma przekładnie.
Proteza na Viper 22AL z trafkiem TCM-YXK-0520A
Oczywiście najlepiej byłoby nabyć oryginalne trafko 080TL42T916L PT-009601-3 CIS.04 . Lub zamówić cały zasilacz...

Dodano po 1 [godziny] 21 [minuty]:

Darek.S napisał:

i jakie jest napiecie z uzwojenia pomocniczego protezy

I kicha

A napięcie uzwojenia pomocniczego protezy to 5,9V

Pokusiłem się jeszcze o nawiniecie na trafko protezy dodatkowego uzwojenia pomocniczego. Niestety prawdopodobnie obciążalność "protezy jest za mała bo owszem chodzi ale mruga podświetlenie ( napięcie z uzwojenia pomocniczego dobrałem 15V ). Przy mniejszym napięciu mruga z większą częstotliwością zatem dowinąłem kilka zwojów. W tej sytuacji jak się klient zdecyduje zamawiam używkę ewentualnie poszukam jakiejś mocniejszej protezy z oryginalnym pomocniczym dającym ok 16V. Bo trafka namierzyć nie mogę. Chyba, że ktoś z kolegów coś zaproponuje lub dysponuje trafkiem na odsprzedaż.

A nie masz w złomie jakiegokolwiek transformatora, żeby z sieci sobie zrobić te około 15V?
Koń pod górę mniej końbinuje.

Zwłaszcza, że stan reszty TV nie jest pewny.

mirex napisał:

A nie masz w złomie jakiegokolwiek transformatora, żeby z sieci sobie zrobić te około 15V?

Co prawda rok temu pozbyłem się sporo złomu ale takie trafko znajdę. Inna sprawa, że docelowo to się raczej nie zmieści

mirex napisał:

Zwłaszcza, że stan reszty TV nie jest pewny.

Możliwe, ale "końbinując" bywały momenty że nie mrugał jak zdejmowałem oscylogramy. Odsprzęgnałem zatem to uzwojenie pojemnością rzędu set pikofaradów i ruszył. Tyle, ze po skróceniu drucików dalej mrugał.

Dodano po 1 [minuty]:

To jakbym miał docelowo zostawić takie trafko ( gdyby cudem się zmieściło to już takie z dwoma uzwojeniami wtórnymi, coby i st-by na tym zrobić...

Darek! Jak zadziała, to zasilacz impulsowy 15V za kilka zł kupisz.
Ja wiem, że tam niewiele miejsca. Możesz dwa odrębne zastosować, jak zakup całego modułu PSU nie będzie opłacalne.
Uruchom po prostu wszystko, żebyś wiedział na czym stoisz.

To już te 15/16V podam z zasilacza laboratoryjnego. Przynajmniej będę miał kontrolę nad napięciem i dowiem się ile prądu to potrzebuje. A jak wszystko będzie O.K. to będę szukał protezy albo dam dwie. W każdym razie jeszcze raz dzięki.

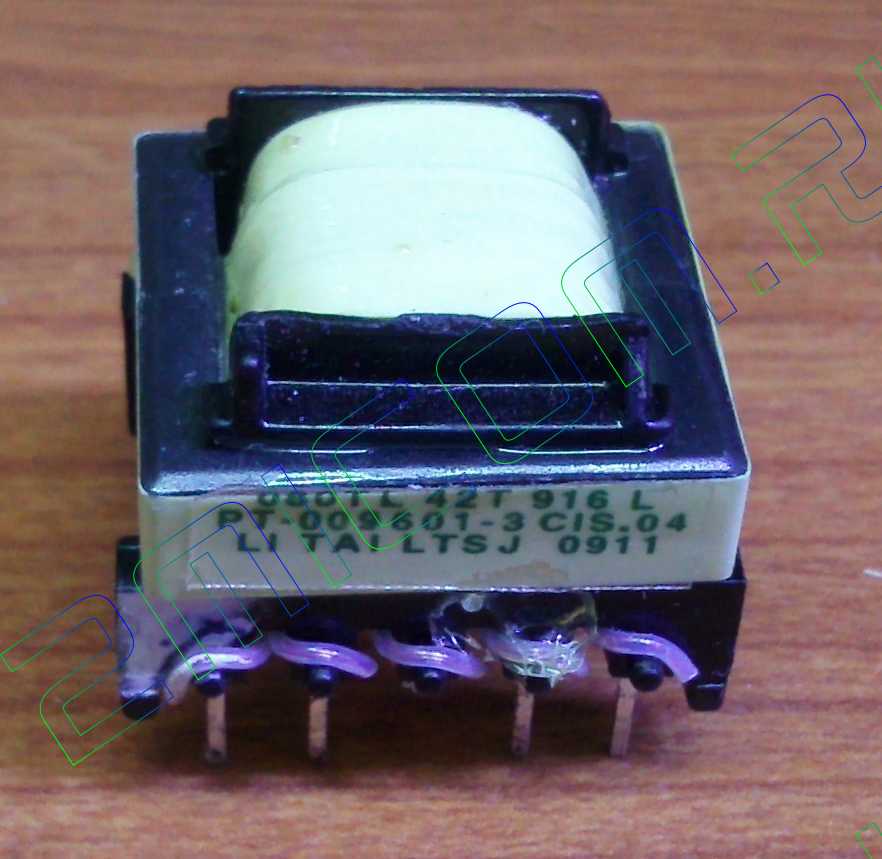

Na pewnym forum ros. znalazłem taką info. o tym transformatorze
080TL42T916L

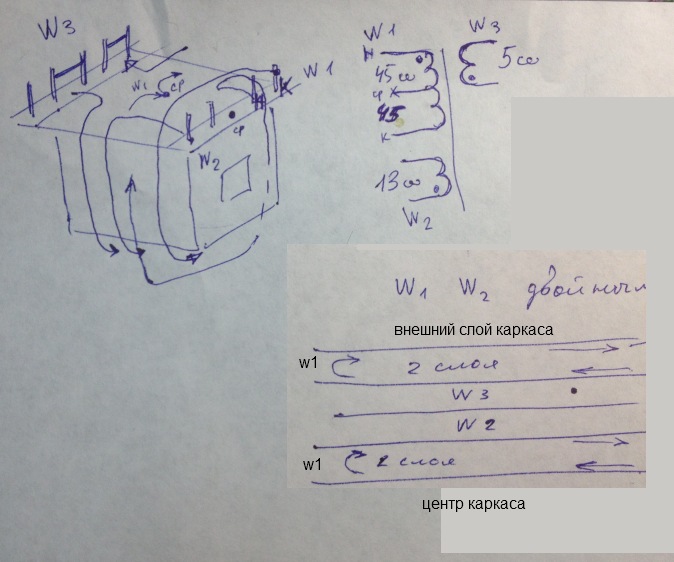

Trafo posiada :
2x 45zwojów + uzwoj.13zwojów
wyj.uzwojonie to 13zw.

Przewód z silników od DVD (Link) lub mu podobny po zmierzeniu?
Nawija się razem: (2x45 +13)dwoma przewodami
Uzwojenie wyj. siłowe +5V to
zawiera 5 zwojów: trzema równoległymi "przewodami" złożonymi z 10 cienkich przewodów w każdym "przewodzie"

Przed rozbiórką podgrzać hotem (100-150 st.C)
Jest (owe trafko) w kilku zasilaczach Ph: 715G3467- , 715G3816-P02
* 715G3214, 715G3291, 715G3308, 715G3816, 715G3924

* z Link
tam kosztuje ok.15-20.$ (1200-1300 руб. kurs: USD ЦБкурс 1: 66
__________________
* taki PSU na ebay (jesli jest) to ok.70-80Euro

Darek.S napisał:

Pokusiłem się jeszcze o nawiniecie na trafko protezy dodatkowego uzwojenia pomocniczego. Niestety prawdopodobnie obciążalność "protezy jest za mała

...tu się cokolwiek myliłem ( a szczerze całkiem ) bowiem nieco idąc na skróty nawinąłem owo uzwojenie pomocnicze na bocznej kolumnie rdzenia ( bo tam było miejsce). Zasilając sterownik głównej przetwornicy z zasilacza laboratoryjnego zaobserwowałem, że startuje od 12V i bierze raptem 10mA ( zatem obciążenie żadne. Nawinąłem wiec tym razem na środkowej kolumnie trafka protezy kilka zwojów ( więcej się nie zmieściło ), sprawdziłem przy pomocy generatora jakie napięcie daje w stosunku do oryginalnego ( celowałem tak by było nieco wyższe ). Połaczyłem je szeregowo z oryginalnym pomocniczym i teraz mam tym sposobem 16V i TV działa .

lisek napisał:

Na pewnym forum ros. znalazłem taką info. o tym transformatorze
080TL42T916L

Wielkie dzieki za informacje i chęć pomocy niemniej jednak w przewijanie trafka "od zera" nigdy się nie bawiłem i wybrałem powyższe rozwiązanie. Niemniej jednak kiedyś mnie to czeka i to wkrótce, obiecałem bowiem koledze naprawę wzmacniacza lampowego i muszę mu przewinąć trafo głośnikowe z radiowęzłowego na normalne. Dałem już je starszemu panu ale tylko pogorszył sprawę. A nikt nie chce wykonać takiej usługi, zatem będę musiał sam
