Korektor Diora FS-502 - podłączenie bez oryginalnego wzmacniacza

Question

Kupiłem korektor Diory FS-502, chcę go podłączyć bez oryginalnego wzmacniacza, znalazłem taki temat:
https://www.elektroda.pl/rtvforum/topic917467.html

mam jednak wątpliwośc, oryginalnie wzmacniacz podaje napięcie 2x38V, a w temacie który podlinkowałem ktoś radzi żeby podłączyć 2x24V, czy to wystarczy? Nie wiem jaki transformator kupić

Promuję tematy:
11.05.2020 Ograniczenie prędkości Pocketbike, Minibike, Quad, Skuter

arturdip · Accepted Answer

Wystarczy. Tam jest zasilanie (wynika ze schematu) +/-15V. Pozdr. Artur.

marian1981.02 · Accepted Answer

To weź za kondensatorów +/-, a masa to środek kond. Co więcej ci potrzeba?

cyborg39 · Answer

Dziękuję, spróbuję najpierw poszukać takiego zasilania w trafie wzmacniacza który chcę podłączyć, może uda mi się to sprzęgnąć

arturdip · Answer

W zasadzie jest po tranzystorach(zasilaczu) +- 14V.Czyli każde napięcie stałe (po wyprostowaniu i odfiltrowaniu) powyżej 18V będzie ok.Pobór prądu minimalny .Poz artur

cyborg39 · Answer

Sprawa wygląda tak.W moim wzmacniaczu jest transformator toroidalny podwójny, 2x25,6V. Z tym że są to dwa oddzielne uzwojenia, czyli 4 przewody. We wzmacniaczu jedna para przewodów dochodzi do mostka Greatza i dalej napięcie stałe do płytki, a druga para dochodzi bezpośrednio do drugiej płytki. Pytanie brzmi- czy jeśli połączę po jednym przewodzie z każdej pary żeby mieć jak zasilić mój korektor to nie spowoduje to jakichś uszkodzeń wzmacniacza? Czy lepiej nie kombinować i kupić np. taki transformatorek?

Promuję tematy:
11.05.2020 Ograniczenie prędkości Pocketbike, Minibike, Quad, Skuter

398216 Usunięty · Answer

Piszesz, ze korektor wymaga zasilania symetrycznego, a transformator ze zdjęcia jest z jednym uzwojeniem.Wybacz, ale nie wiele zrozumiałem z Twojego opisu. Poproszę o schemat jak zamierzasz to zrobić.

cyborg39 · Answer

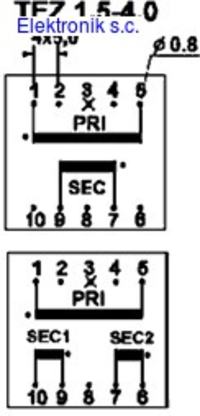

Co do fotki transformatorka - faktycznie, musi być pomyłka w aukcji ponieważ dalej w opisie są takie schematy, załóżmy że to byłby ten drugi przykład:

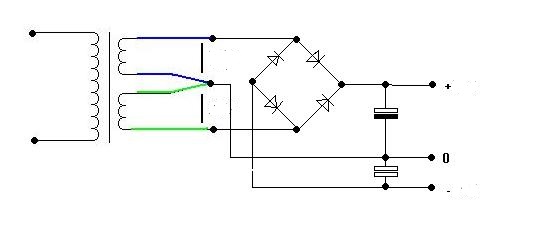

Co do pomysłu połączenia uzwojeń transformatora ze wzmacniacza, chciałbym to zrobić w taki sposób:

Z tym że jak pisałem wcześniej, każda z tych dwóch par przewodów uzwojeń wtórnych jest wykorzystana osobno we wzmacniaczu, pierwsza podłączona pod mostek Greatza a druga bezpośrednio w płytkę. Czy jeśli ja dodatkowo połączę końce uzwojeń tak jak na schemacie to nie zaszkodzi to pracy wzmacniacza?

Promuję tematy:
11.05.2020 Ograniczenie prędkości Pocketbike, Minibike, Quad, Skuter

398216 Usunięty · Answer

Zaraz... jaki to wzmacniacz? Końcówka jest zasilana pojedynczym napięciem? Możesz podać schemat do niego?

marian1981.02 · Answer

Po co chcesz brać zasilanie z wzmacniacza? Kup odpowiedni transformator i zamontuj w korektorze. Transformator jakikolwiek AC 2X17-20V 0,5A tylko zamiast rezystorów R119/120 wstawiasz zwory.

cyborg39 · Answer

Schematu do wzmacniacza nie posiadam bo to jakaś małoseryjna produkcja, chyba rzemieślnicza, tu jest temat o nim:
https://www.elektroda.pl/rtvforum/topic3094454.html

A po co chcę brac zasilanie ze wzmacniacza? Wiesz, zawsze to mniej przewodów zasilających, mniej rozdzielaczy potrzeba żeby cały sprzęt uruchomić, myślałem że da się w prosty sposób zasilić korektor ze wzmacniacza jak to było w wieży Diory oryginalnie.. Jednak jak się nie da to kupię transformator i dam osobne zasilanie..

Promuję tematy:
11.05.2020 Ograniczenie prędkości Pocketbike, Minibike, Quad, Skuter

398216 Usunięty · Answer

Nie pamiętam - jak jest realizowany zasilacz w tym korektorze? Wytrzyma po 36V+/-?

marian1981.02 · Answer

Wytrzyma. Wzmacniacze Diory dają +/-38V.

cyborg39 · Answer

Nie pomyślałem o tym,jestem początkującym w tej dziedzinie. Na kondensatorach mam +/-38,2V. Spróbuję jutro czy korektor zadziała

marian1981.02 · Answer

A co by miał nie zadziałać jak jest sprawny i dobrze podłączysz to musi działać.

cyborg39 · Answer

Zamykam temat, korektor podłączony pod transformator wzmacniacza, dołożyłem gniazdo we wzmacniaczu takie jak do oryginalnej wtyczki korektora, wszystko działa jak należy, dziękuję za pomoc
