Sterowanie 2 wentylatorami z potencjometrem i diodami LED

EmsiiDiss 19 Sie 2017 17:25 1818 15

REKLAMA

Zgłoś naruszenie prawa

| Nowy temat

#1 16650911 19 Sie 2017 17:25

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu

Post #1
16650911 19 Sie 2017 17:25

Otóż tak znalazłem kilka schematów odnośnie sterowania wentylatorami z użyciem potencjometru, ale niestety nie wiem jak przerobić te schematy abym miał jeszcze tz poziom działania wentylatorów.
To jest tak że w szeregu chce ustawić 5-7 diod led które będą pokazywały jak szybko kręcą się wetylatory. Czym więcej zapalonych tym większa prędkość obrotowa.
Czego oczekuje:
- sposób jak zrobić aby diody pokazywały prędkość,
- schematu który by mi to zobrazował,
- jakie wartości na każdą część,
- chce sterować prędkością obrotową za pomocą potencjometru,

Dziękuję...

Załączniki:

50_1200847697.jpg (23.97 KB) Musisz być zalogowany, aby pobrać ten załącznik.

64_1226079291.jpg (69.19 KB) Musisz być zalogowany, aby pobrać ten załącznik.
REKLAMA
Pomocny post

#2 16651736 20 Sie 2017 03:23

DriverMSG DriverMSG

VIP Zasłużony dla elektroda

Posty: 44094

Pomógł: 3984

Ocena: 4863
Pomocny post? (+1)

Pomocny post
Post #2
16651736 20 Sie 2017 03:23

http://pcbheaven.com/circuitpages/PC_Fan_RPM_Bargraph_Meter/

Promuję tematy:
19.10.2020 Honda K20A4 - Autogas Italia PowerJet+ - utrata mocy i check engine
03.01.2020 Tuleje Poliuretanowe - Jak eksploatować, jak serwisować, czym smarować
REKLAMA
#3 16651799 20 Sie 2017 08:15

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu Pomocny post? (0)

Post #3
16651799 20 Sie 2017 08:15

Wszysko piękne ładnie ale nie ma potencjometru na którym mi zależy. Możesz mi powiedzieć gdzie go mam wsadzić?
Dziękuję...
#4 16652168 20 Sie 2017 12:26

DriverMSG DriverMSG

VIP Zasłużony dla elektroda

Posty: 44094

Pomógł: 3984

Ocena: 4863
Pomocny post? (0)

Post #4
16652168 20 Sie 2017 12:26

Potencjometr masz na swoich schematach, do odczytu obrotów nie jest potrzebny.

Promuję tematy:
19.10.2020 Honda K20A4 - Autogas Italia PowerJet+ - utrata mocy i check engine
03.01.2020 Tuleje Poliuretanowe - Jak eksploatować, jak serwisować, czym smarować
#5 16652197 20 Sie 2017 12:41

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu Pomocny post? (0)

Post #5
16652197 20 Sie 2017 12:41

Do odczytu nie ale wydaje mi się że trzeba jakoś sterować takim układem, bo nie chce mieć automatycznego.
Taki układ który ja zrobiłem będzie działał właściwie? Nic się nie spali?
[url=https://obrazki.elektroda.pl/6577417800_1503225666.jpeg]
Pomocny post

#6 16652314 20 Sie 2017 13:22

DriverMSG DriverMSG

VIP Zasłużony dla elektroda

Posty: 44094

Pomógł: 3984

Ocena: 4863
Pomocny post? (+1)

Pomocny post
Post #6
16652314 20 Sie 2017 13:22

Więc nie potrzebujesz wskaźnika obrotów, tylko wskaźnik napięcia - prosty woltomierz.
http://www.elportal.pl/pdf/k04/05_01c.pdf
https://www.elektroda.pl/rtvforum/topic881333.html

Promuję tematy:
19.10.2020 Honda K20A4 - Autogas Italia PowerJet+ - utrata mocy i check engine
03.01.2020 Tuleje Poliuretanowe - Jak eksploatować, jak serwisować, czym smarować
#7 16652330 20 Sie 2017 13:29

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu Pomocny post? (0)

Post #7
16652330 20 Sie 2017 13:29

Dziękuję mam nadzieję że zrozumiałem te dwa linki i coś się uda z tego skręcić, a co uważasz o moim układzie co zmienić aby działał tak jak jest w pomyśle?
#8 16652341 20 Sie 2017 13:35

DriverMSG DriverMSG

VIP Zasłużony dla elektroda

Posty: 44094

Pomógł: 3984

Ocena: 4863
Pomocny post? (0)

Post #8
16652341 20 Sie 2017 13:35

EmsiiDiss napisał:
a co uważasz o moim układzie co zmienić aby działał tak jak jest w pomyśle?
Nie ma prawa działać.

Promuję tematy:
19.10.2020 Honda K20A4 - Autogas Italia PowerJet+ - utrata mocy i check engine
03.01.2020 Tuleje Poliuretanowe - Jak eksploatować, jak serwisować, czym smarować
#9 16652345 20 Sie 2017 13:37

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu Pomocny post? (0)

Post #9
16652345 20 Sie 2017 13:37

Mogę prosić o uzasadnienie lub ewentualne poprawki?
#10 16652356 20 Sie 2017 13:42

DriverMSG DriverMSG

VIP Zasłużony dla elektroda

Posty: 44094

Pomógł: 3984

Ocena: 4863
Pomocny post? (0)

Post #10
16652356 20 Sie 2017 13:42

Nie wiadomo jaki tam zastosowałeś regulator, nie wiadomo jakie są to diody LED, a wprowadziłeś wartości rezystorów, jak by było już coś wyliczone.
Dodatkowo, potencjometr będzie regulować tylko napięcie na diodach.
Musisz też znać parametry wentylatorów.

Są już gotowe rozwiązania (sprawdzone), więc nie ma potrzeby wymyślać nowych.

Promuję tematy:
19.10.2020 Honda K20A4 - Autogas Italia PowerJet+ - utrata mocy i check engine
03.01.2020 Tuleje Poliuretanowe - Jak eksploatować, jak serwisować, czym smarować
#11 16652374 20 Sie 2017 13:51

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu Pomocny post? (0)

Post #11
16652374 20 Sie 2017 13:51

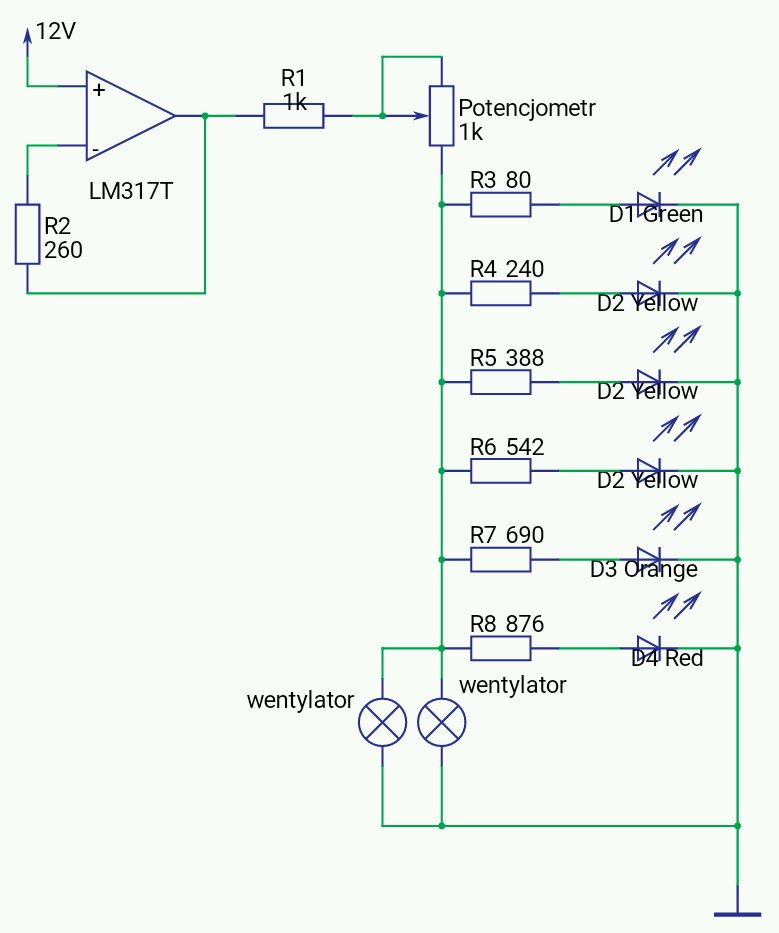

Regulator napięcia to jest LM317T, diody LED Standard. Rezystancja obliczona za pomocą kalkulatora do diod LED Standard. Wentylatory są to komputerowe, czyli obliczenia są zbędne dla tego układu. Jest to przerobiony schemat ten który udostępniłem wyżej.
Zauważyłem błąd naprawiłem chyba...

Załączniki:

export.jpeg (61.71 KB) Musisz być zalogowany, aby pobrać ten załącznik.
Pomocny post

#12 16652525 20 Sie 2017 14:57

DriverMSG DriverMSG

VIP Zasłużony dla elektroda

Posty: 44094

Pomógł: 3984

Ocena: 4863
Pomocny post? (+1)

Pomocny post
Post #12
16652525 20 Sie 2017 14:57

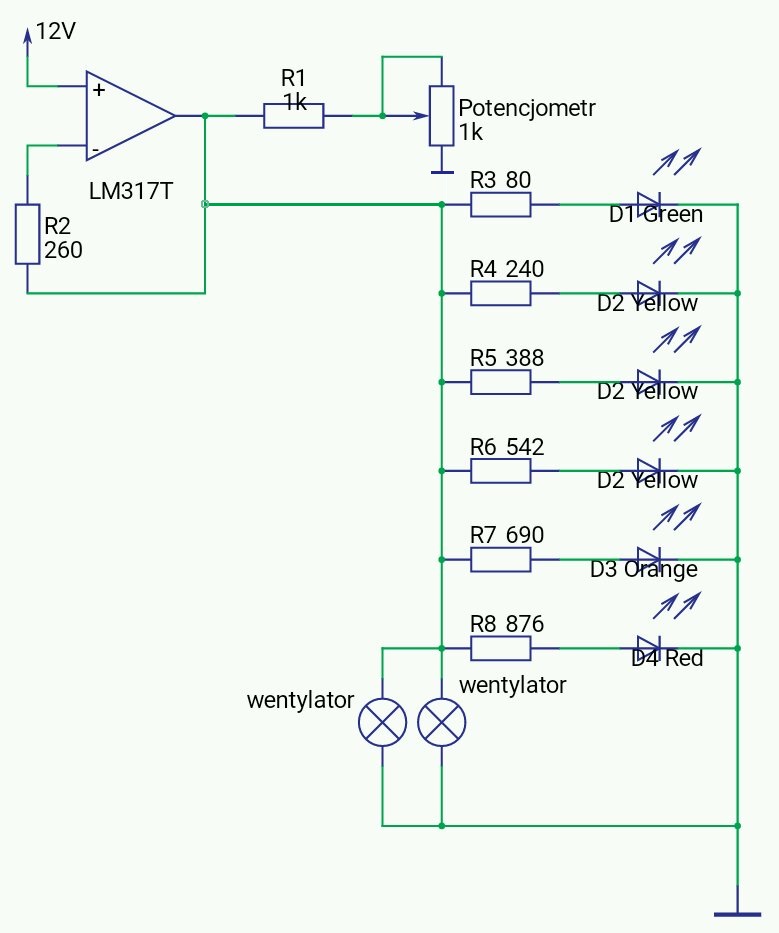

Jak już, to:

Widzisz różnicę?

Promuję tematy:
19.10.2020 Honda K20A4 - Autogas Italia PowerJet+ - utrata mocy i check engine
03.01.2020 Tuleje Poliuretanowe - Jak eksploatować, jak serwisować, czym smarować
#13 16652539 20 Sie 2017 15:02

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu Pomocny post? (0)

Post #13
16652539 20 Sie 2017 15:02

Widzę, to będzie działać?
#14 16652541 20 Sie 2017 15:03

DriverMSG DriverMSG

VIP Zasłużony dla elektroda

Posty: 44094

Pomógł: 3984

Ocena: 4863
Pomocny post? (0)

Post #14
16652541 20 Sie 2017 15:03

Sterowanie wentylatorami raczej tak, co do LED, nie wiem jakie będą objawy.

Promuję tematy:
19.10.2020 Honda K20A4 - Autogas Italia PowerJet+ - utrata mocy i check engine
03.01.2020 Tuleje Poliuretanowe - Jak eksploatować, jak serwisować, czym smarować
#15 16652552 21 Sie 2017 08:43

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu Pomocny post? (0)

Post #15
16652552 21 Sie 2017 08:43

Ok pocieszyles mnie hehe dzięki za pomoc.
Pozdrawiam, jeszcze przez kilka dni zostawię temat otwarty może ktoś znajdzie jakiś błąd.

Dodano po 17 [godziny] 36 [minuty]:

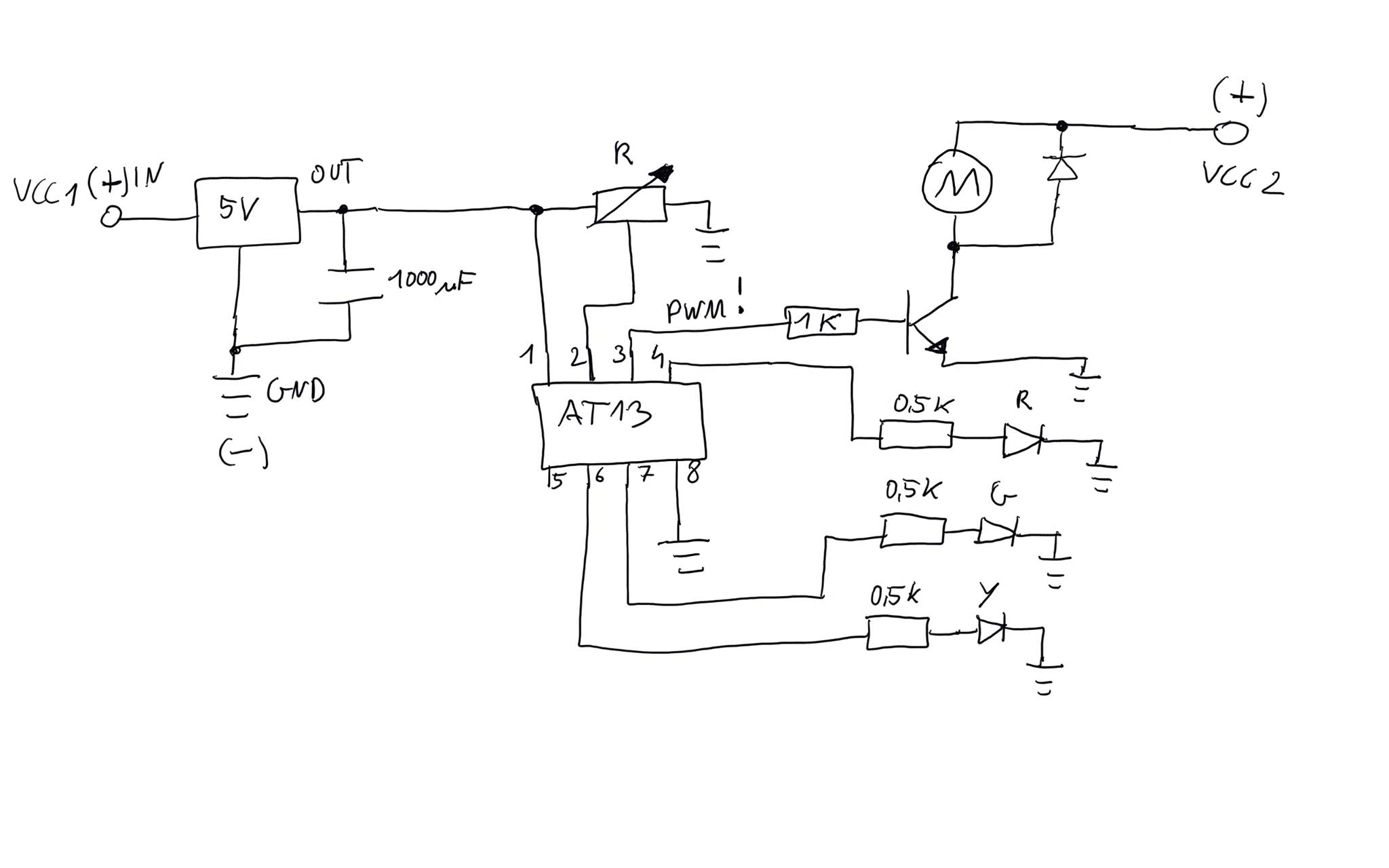

Doszedłem do tego że pierwsze diody się upala na 10V więc pozostaje użycie tranzystorów albo mikrokontrolera...
Może mi ktoś pomóc z odpowiednimi wartościami do tego schematu?

Załączniki:

56_1195850948.jpg (17.97 KB) Musisz być zalogowany, aby pobrać ten załącznik.
#16 16843583 23 Lis 2017 13:03

EmsiiDiss EmsiiDiss

Poziom 8

Posty: 12
Autor tematu Pomocny post? (0)

Post #16
16843583 23 Lis 2017 13:03

Dzieki za zainteresowanie zamykam

Dodano po 36 [sekundy]:

Program nie udostepnie bo go gdzies zapodzialem xDD
