[Rozwiązano] Podłączenie ekranu LCD WC1602E-STBLWNC06 do Arduino Uno - instrukcja

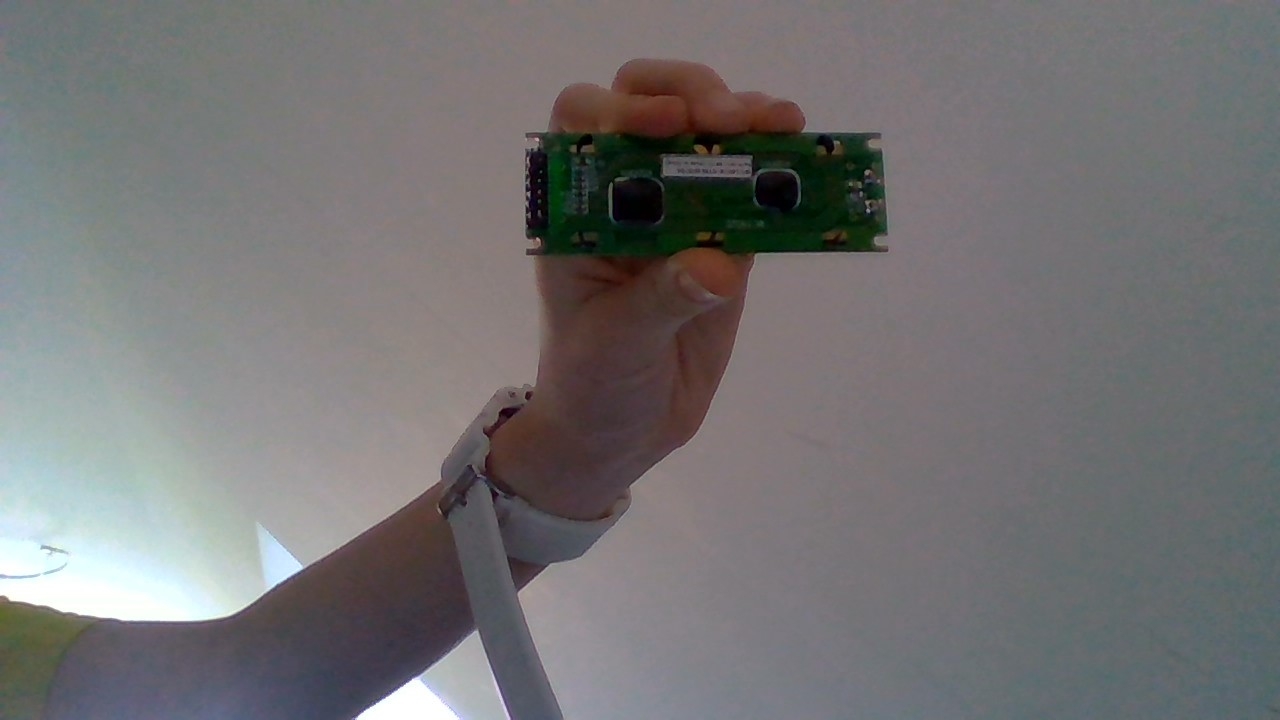

Nie wiem jak podłączyć ekran lcd 2*16 znaków ma 14 pinów po boku ułożonych w dwóch kolumnach . Ekran lcd chciałem podłączyć do arduino uno.
https://obrazki.elektroda.pl/9200750500_1548242237.jpg
https://obrazki.elektroda.pl/3860898500_1548242239.jpg

M011 napisał:

Nie wiem jak podłączyć ekran lcd 2*16 znaków ma 14 pinów po boku ułożonych w dwóch kolumnach .

W Internecie znajdziesz setki przykładów.

Jak masz dwa rzędy piny to zamiast zwykłego pytania "LCD Arduino schematic" zadaj "LCD 2x7 Arduino schematic". Dla pewności jeszcze potem potwierdź lokalizację pinu masy, najlepiej wszystkich pinów, zajrzyj do noty pdf tego lcd, ale pewnie nie masz producenta. Jak już wiesz, gdzie który pin jest, np. stąd: https://os.mbed.com/users/wim/notebook/textlcd-enhanced/ to korzystasz ze zwykłego schematu LCD Arduino podłączając wg oznaczeń pinów.

Problem Rozwiązany

Problem Rozwiązany

Dodano po 1 [minuty]:

Problem z LCD
