Jaki bezpiecznik elektroniczny do zasilacza na LM317T 1.25-30V?

Witam. Buduję zasilacz na lm317t. Napięcie na wyjściu będzie regulowane od 1.25V do 30V. Chciałbym zabezpieczyć ten układ przed zwarciami na wyjściu właśnie bezpiecznikiem elektronicznym. Jaki układ będzie najlepszy?
Pozdrawiam

Dawidtv napisał:

Buduję zasilacz na lm317t

Jeżeli mnie pamięć nie myli , to ta " kość " posiada ograniczenie prądowe 1,5 A , zatem inne zabezpieczenie jest zbędne.

Wiem że posiada swoje ograniczenie ale chce dodać do układu taki bajer przez co będę wiedział że w jakimś urządzeniu zasilanym jest zwarcie lub większy pobór prądu.

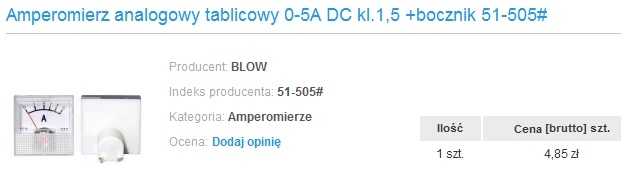

Wstaw na wyjście amperomierz wskazówkowy (nawet najtańszy, niskiej klasy)

To jest tylko przykład

Ale ja nie chce amperomierza. Wiem dokładnie co chce. Temat jest po to abyście podpowiedzieli jaki bezpiecznik elektroniczny zastosować bo może ktoś taki robił a nie zmianę koncepcji...

Dawidtv napisał:

jaki bezpiecznik elektroniczny zastosować

Tu masz jeden na przykład :
https://elportal.pl/pdf/k04/74_52.pdf

Dawidtv napisał:

chce dodać do układu taki bajer przez co będę wiedział że w jakimś urządzeniu zasilanym jest zwarcie lub większy pobór prądu.

Jest na to znacznie prostszy sposób. Kontaktron. A raczej jego rurka (zwierna z jedną parą styków), na którą nawija się kilkanaście (trzeba dobrać metodą prób by zadziałał na odpowiedni prąd) zwoi drutu w izolacji (np. DNE 1)
Taki kontaktron przyciąga styki podczas przepływu przez cewkę (nawinięty na rurce drut) - w rezultacie zwierają się styki, które możesz wykorzystać do załączenie diody LED, brzęczyka (buzera) czy co byś tam chciał. Prąd samych styków nie może być zbyt duży, ale dla LED czy buzera w zupełności wystarczy.
Po zmniejszeniu prądu styki się rozewrą i kontrolka czy sygnał dźwiękowy się wyłączy.

P.S. Wewnętrzny ogranicznik jaki pracuje w LM78** zadziała również przy przekroczeniu MOCY wytracanej na stabilizatorze - nie tylko prąd jest więc ważny dla uzyskania tych znamionowych 1,5A.

A moge zastosować taki układ? Pasowało by podnieść napięcie działania tego układu do 30V i prąd do wartości maksymalnej 1,5A. Wymiana tranzystorów na mocniejsze?

Zastosować możesz, ale nie wiem jak sobie poradzi przy minimalnym napięciu z LM 317 (1,25V).

Jakie mocniejsze tranzystory mam wstawić? Czy dioda D1 musi tez być inna?

Rozumiem, że chcesz uzyskać większy prąd niż te 0,8A? W takim wypadku musialbyś założyć maleńki radiator na T2 - to on "robi" za element przerywający przepływ prądu.
BD136 może pracować przy prądzie do 1,5A czyli tyle ile wynosi teoretyczny max prąd LM 317 (patrz wcześniejsze posty). Do prądu 1A moc na nim tracona (teoretycznie) wyniesie ok.0,2W, dla bezpieczeństwa jednak (może ie być tak pięknie jak w teorii) dałbym mu kawałek blaszki aluminiowej, lub miedzianej.
Prąd zadziałania zależy jest w tym układzie od napięcia jakie się odłoży na oporniku R5 (przede wszystkim) - tu również powinieneś obliczyć jaki będzie spadek napięcia da konkretnego (wybranego przez Ciebie) prądu wyłączającego i ewentualnie zastosować ten rezystor większej mocy.
Pozostałe elementy - bez zmian.

No to postaram się ten układ wykonać. Jak bym miał jakieś problemy to sie odezwe. Pozdrawiam

Dodano po 2 [minuty]:

A jeszcze mam pytanie. Co jeśli chce podnieść napięcie maksymalne tego układu z 24V na 30V?
