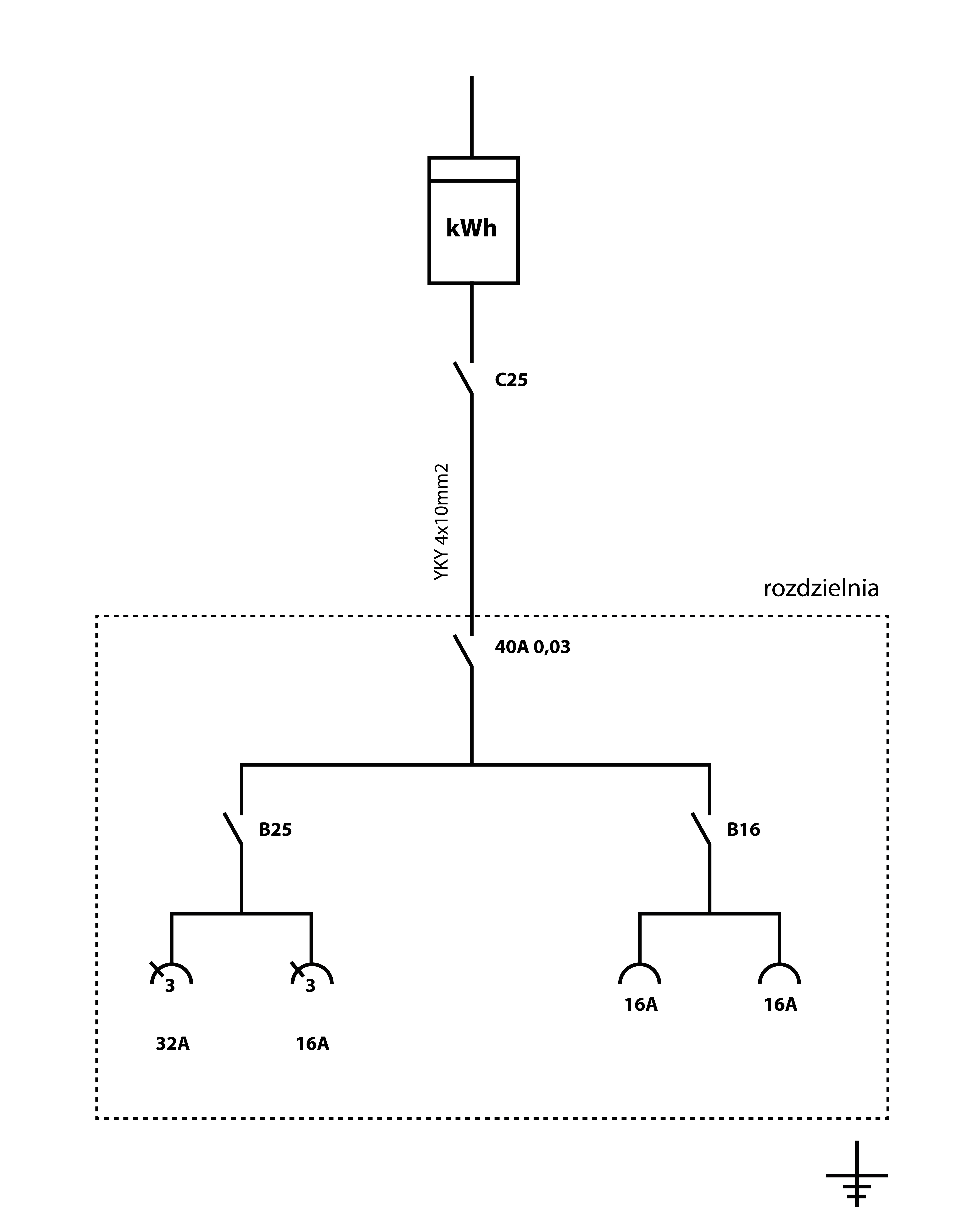

Cześć koledzy, czy ktoś z Was byłby mi w stanie podpowiedzieć jak powinien wyglądać schemat liniowy takiej instalacji dla ZD: zatrzymuję się już na samym początku: czy mógłbym prosić o pomoc?

Jednokreskowy, z zaznaczeniem ilości żył. Nie możesz gniazda 16A zabezpieczać większą wartością niż jego prąd znamionowy.

To jest sieć TN czy TT? Bo jeśli TN, to na Twoim rysunku jest błąd.

sieć TN Dodano po 4 [godziny] 38 [minuty]:Nie wiem. Tak mi zamontowal to elektryk.

Kolego, jest ok. Wskazany uziom wyrównawczy wokół tablicy.
