Jak prawidłowo podłączyć sprężynę pogłosową Ruby do syntezatora?

Witam. Zwracam się z problemem. W moje ręce wpadła sprężyna pogłosowa firmy ruby. Podłączyłem ją szeregowo między syntezatorem a wzmacniaczem (100W), udało sie uzyskać pogłos lecz sygnał bardzo osłabł (musiałem wykorzystać całą moc by cokolwiek usłyszeć) nie wiem czy powinno się tak używać sprężyny dlatego kieruję pytanie jak powinienem ją podłączyć. Gdzieś w internecie przeczytałem, że powinna być umieszczona między korektorem a sumatorem wzmocnienia nie zależy mi na regulacji poziomów ani czegokolwiek, po prostu pełny pogłos po sufit. Proszę o pomoc. Pozdrawiam

HennyHill napisał:

Witam. Zwracam się z problemem. W moje ręce wpadła sprężyna pogłosowa (...) kieruję pytanie jak powinienem ją podłączyć (...)

Czy to jest kompletne urządzenie z gniazdami sygnałowymi np. jack 7,62mm, czy też - jak przypuszczam - "goła" sprężyna w metalowej obudowie?
W tym drugim przypadku należy ją z jednej strony wysterować wzmacniaczem typu słuchawkowego/głośnikowego niewielkiej mocy, a z drugiej strony wzmocnić sygnał z czujnika drgań przedwzmacniaczem typu mikrofonowego, najlepiej z regulacją barwy tonu. Piszę "typu", bo w zastosowaniach profesjonalnych stosuje się specjalne rozwiązania układowe, optymalnie współpracujące z przetwornikami. Dla celów amatorskich sądzę że wystarczy uzupełnić sprężynę o standardowe wzmacniacze dostępne jako "kity" do samodzielnego montażu.

Nie sugeruję abyś kupował taki wzmacniacz:
https://reverb.com/item/4377493-benidub-spring-amp-hi-fi-spring-reverb-amplifier
ale warto poczytać czym się charakteryzuje, obejrzeć demo...

Zmierz omomierzem oporności cewek przetworników.

Tak, jest to goła sprężyna. Jak niewielką mocą można wysterować sprężynę? Mam w domu dwa sprzęty. Lampowe radio Unitra Klawesyn i korektor też Unitra, dokładnie Diora FS 042. Radio ma małą moc ok. 10W. Zadziała gdy wzmocnię sygnał wzmacniaczem, przepuszczę go przez sprężynę, a następnie przez korektor do właściwego wzmacniacza z głośniekiem?

https://www.youtube.com/watch?v=GMU84O3cJ20- to jest ten korektor

HennyHill napisał:

Jak niewielką mocą można wysterować sprężynę?

jarekz_2 napisał:

wysterować wzmacniaczem typu słuchawkowego/głośnikowego niewielkiej mocy, a z drugiej strony wzmocnić sygnał z czujnika drgań przedwzmacniaczem typu mikrofonowego,

Po co my się udzielamy, skoro nie czytasz odpowiedzi?
Zmierzyłeś cewki przetworników sprężyny?

Tak zmierzyłem, na wejściu jest to 75 ohmów a na wyjściu 210 ohmów

Jeśli chodzi o wzmacniacz i przedwzmacniacz to znalazłem takie i pytam czy się nadadzą


na wejście: https://multisort.pl/product/Miniaturowy-wzma...yANDLbKGl1kIT7ysiISQC9Sv7Wy1i2-8aAjA5EALw_wcB

lub wersja zrób to sam: https://www.youtube.com/watch?v=4lbmAu1nOTs

i na wyjście: https://multisort.pl/product/Przedwzmacniacz-z-regulacja-barwy-%28do-montazu%29,10479.html?se


Usunięty chodziło mi jaką mocą można wysterować a nie jak podłączyć wzmacniacz zeby wysterowac

Na wejście powinien wystarczyć prosty wzmacniacz mocy ok. 1W, ale wyjście powinno być bardziej czułe niż typowy układ regulacji barwy. Najlepiej, gdybyś skopiował 1:1 oryginalny schemat takich układów jakie były stosowane w fabrycznych konstrukcjach. Prosta wersja to np. układ wzmacniacza sterującego i wzmacniacza wyjściowego z amplimksera Vermona REGENT 300H, 600H 1000H itp.
Tu:
https://www.elektroda.pl/rtvforum/topic2955591.html
masz schemat całości, a tu:

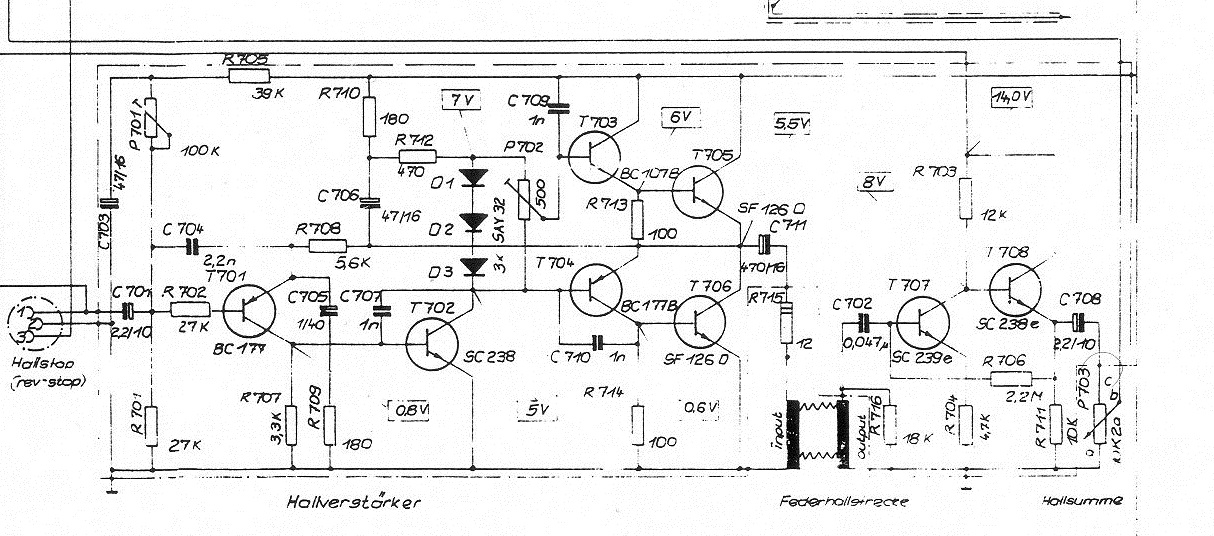

zaznaczyłem odpowiedni jego fragment.
Co do tranzystorów SF 126 - musiałbyś dobrać zamienniki. Nie powinno być z tym problemów - tu masz jego parametry:
http://elektronikjk.pl/elementy_czynne/tranzystory/SF126.pdf
Pozdrawiam.

Dzieki Usunięty
znalazłem inny schemat z kontrolą wet i dry myślicie że też będzie dobry?
http://www.solorb.com/elect/musiccirc/reverb/reverb.gif

Powinien działać. Przynajmniej "napęd" masz prosty, na IC LM386. Zwróć tylko uwagę że w zależności od wersji LM 386 - X ma różne napięcie graniczne ( x- liczba od 1 do 4 oznaczająca max napięcie zasilania )

HennyHill napisał:

(...)sprężyna pogłosowa(...)jak powinienem ją podłączyć(...)

Właśnie "wpadł mi w ręce" plik PDF z opisem projektu "pogłos analogowy" z Elektroniki Praktycznej 3/2017. Jest to układ elektroniczny właśnie do sprężyny pogłosowej. Proponuję skorzystać. Może jest w sprzedaży płytka albo wręcz cały zestaw do montażu ?

Znajdź u mnie na www.tremolo.pl zwyczajowo spręzyne wstawia się równolegle do korektora graficznego we wzmacniaczu, wstępnie wzmacniając sygnał. https://www.tremolo.pl/Artykuly/Wzmacniacze/R...2050%20Checkmate%20wzmacniacz%20gitarowy.html

Np tutaj, w lampowcu jest korektor równoległy.
