Pierwsze moduły SMARC od Advantecha

ghost666 03 Sie 2019 16:40 282 9
  • Pierwsze moduły SMARC od Advantecha
    Advantech wprowadził właśnie na rynek swój pierwszy moduł SMARC SOM-2569. Jest to wytrzymały, lutowany moduł, który obsługuje system Linux lub Windows na platformie Apollo Lake SoC i oferuje interfejsy WiFi oraz Bluetooth, podwójne kontrolery GbE oraz obsługę do trzech wyświetlaczy.

    Advantech opublikował wstępne specyfikacje swojego pierwszego modułu SMARC. Dostępny jest on z pełną gamą procesorów Intel Apollo Lake - Atom, Celeron i Pentium. SOM-2569 wykorzystuje tę samą „krótką” wersję (82 x 50 mm specyfikację SMARC 2.0, używaną m.in. przez Congatec Conga-SA5 z Apollo Lake i Kontron SMARC-sXAL4.

    Nowy moduł SMARC podąża za innymi modułami Advantecha z układami Apollo Lake, w tym np. za modułem Qseven SOM-3569 zaprezentowanym niedawno przez firmę Advantech.

    Moduł SOM-2569 wspiera systemy operacyjne Linuks oraz Windows Embedded. Do modułu jest także dołączone oprogramowania WISE-PaaS/DeviceOn firmy Advantech, które usprawnia zarządzanie operacjami i konserwację systemu w module.

    Pierwsze moduły SMARC od Advantecha

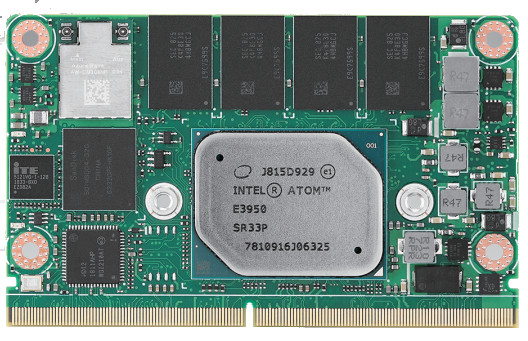

    Komponenty, w tym SoC, RAM, eMMC i scalone interfejsy
    bezprzewodowe są przylutowane do PCB w celu zwiększenia niezawodności systemu. Moduł jest dostępny w standardowej wersji temperaturowej, pracującej od 0°C do 60°C, a także w modelu przemysłowym z czterordzeniowym Atomem x7-E3950 taktowanym 1,6 GHz, który obsługuje temperatury od -40°C do 85°C.

    Odporność modułu na wibracje wynosi 0,028 G²/Hz przy 3,5 Grms, przy uderzeniach w 1 narożnik, 3 krawędzie i 6 powierzchni, informuje Advantech. Odporność na wilgoć jest specyfikowana jako 95% wilgotności względnej, bez kondensacji podczas pracy w temperaturze 40°C.

    SOM-2569 obsługuje do 8 GB dwukanałowej pamięci LPDDR4 (2400MT/s) i do 64 GB pamięci eMMC. Istnieje również wstępnie certyfikowany moduł bezprzewodowy z interfejsem 802.11ac i Bluetooth 4.2, a także podwójny kontrolery Gigabit Ethernet. Dla bezpieczeństwa wbudowano w moduł chip TPM 2.0 (Infineon SLB9665) i bezpieczny rozruch z wykorzystaniem UEFI.

    Pierwsze moduły SMARC od Advantecha

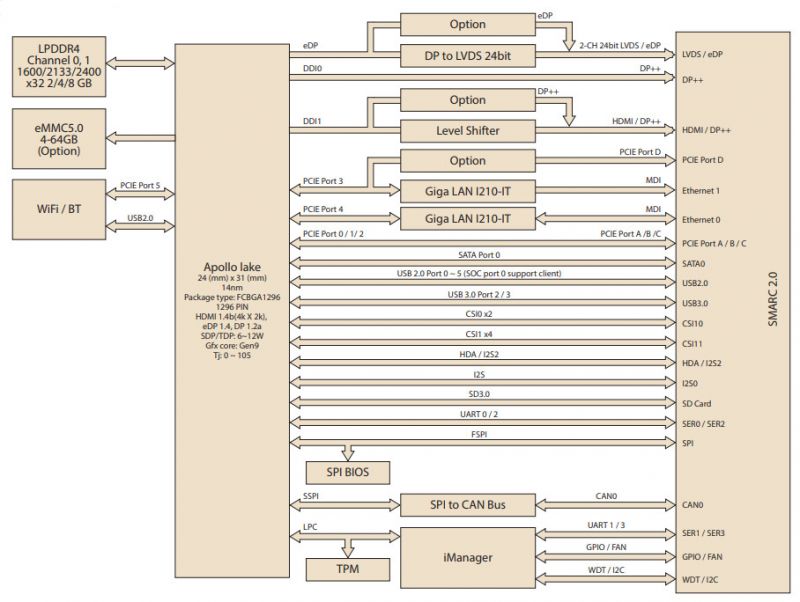

    Obsługa potrójnego jednoczesnego wyświetlania jest dostępna za pośrednictwem dwukanałowego, 18/24-bitowego interfejsu LVDS, obsługującego rozdzielczości do 1366 x 768 pikseli, lub opcjonalnego łącza eDP w standardzie 4K, a także DP++ o rozdzielczości do 4096 x 2160 przy 60 fps i HDMI o rozdzielczości do 3840 x 2160 przy 30 Hz. Opcjonalnie dostępny jest drugi interfejs DP++. W przypadku dźwięku dostępny jest interfejs Intel HD Audio i dwa połączenia I²S. Kamery dołączane mogą być do modułu za pomocą 4- i 2-pasmowych interfejsów MIPI-CSI.

    SOM-2569 umożliwia przechowywanie danych na nośnikach podłączanych z pomocą SATA 2.0 i SDIO oraz zapewnia trzy interfejsy USB 3.0, sześć USB 2.0, dwa 4-przewodowy i dwa 2-przewodowy interfejs szeregowy. Inne wyjścia obejmują również 12 x linii GPIO, SPI, SMBus, I²C i opcjonalny interfejs CANBus.

    Moduł zasilany może być napięciem od 4,75 V do 5,25 V; posiada wbudowany watchdog, sprzętowy monitor i zegar czasu rzeczywistego. Standardem, jest metalowy rozpraszacz ciepła a radiator jest dostępny opcjonalnie. Płytka rozwojowa dla modułu ma trafić do handlu niebawem.
