Witam.

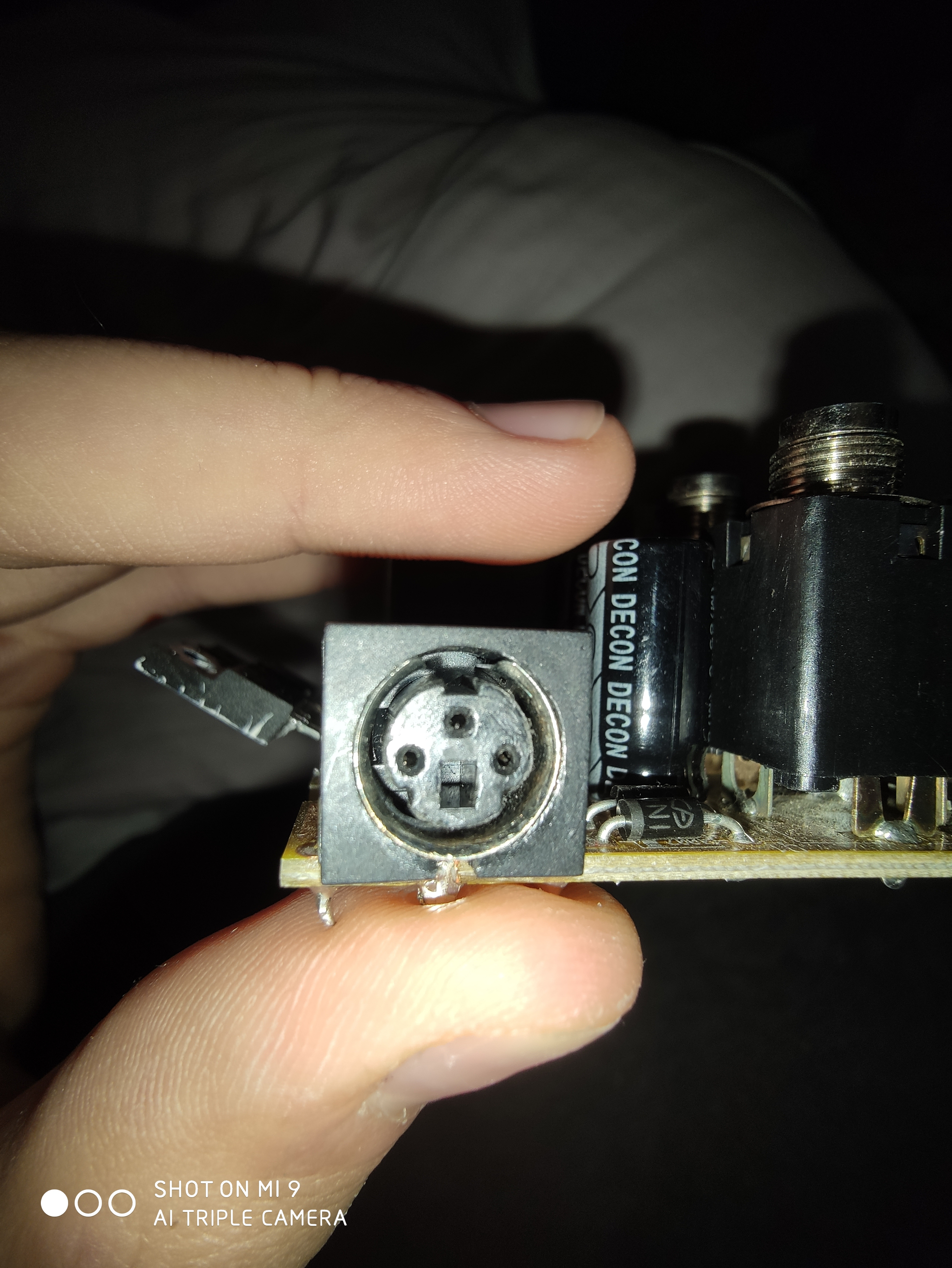

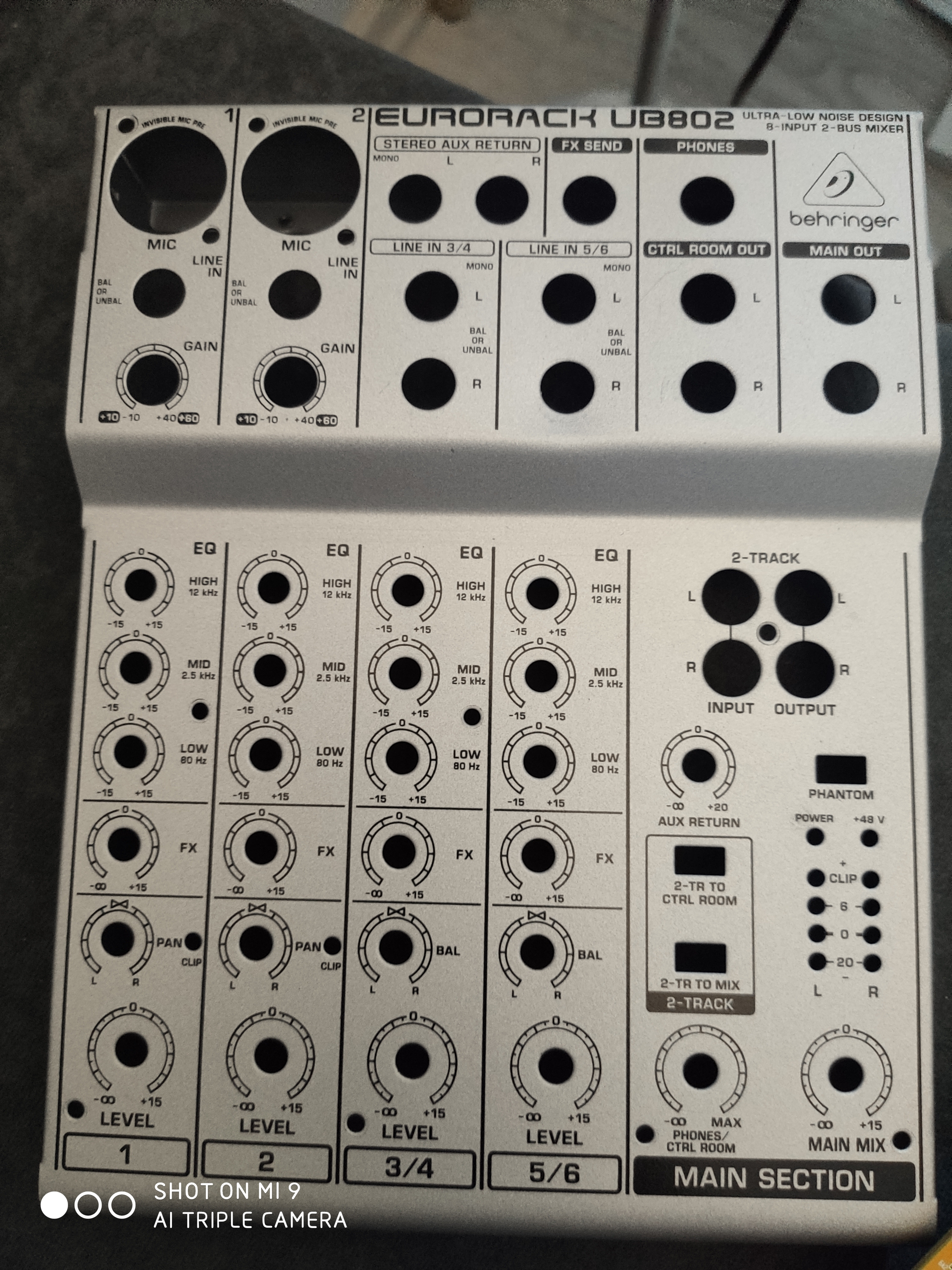

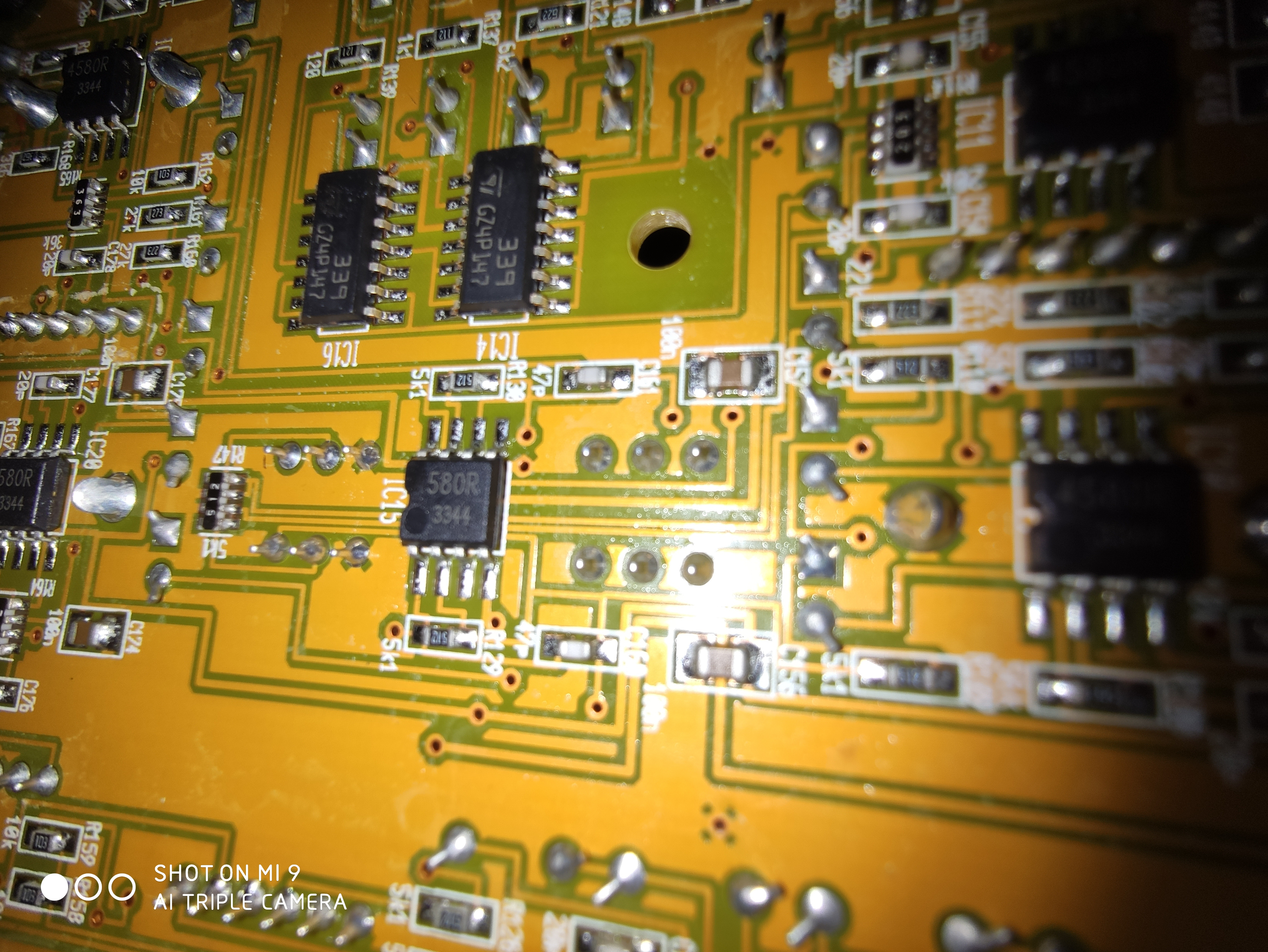

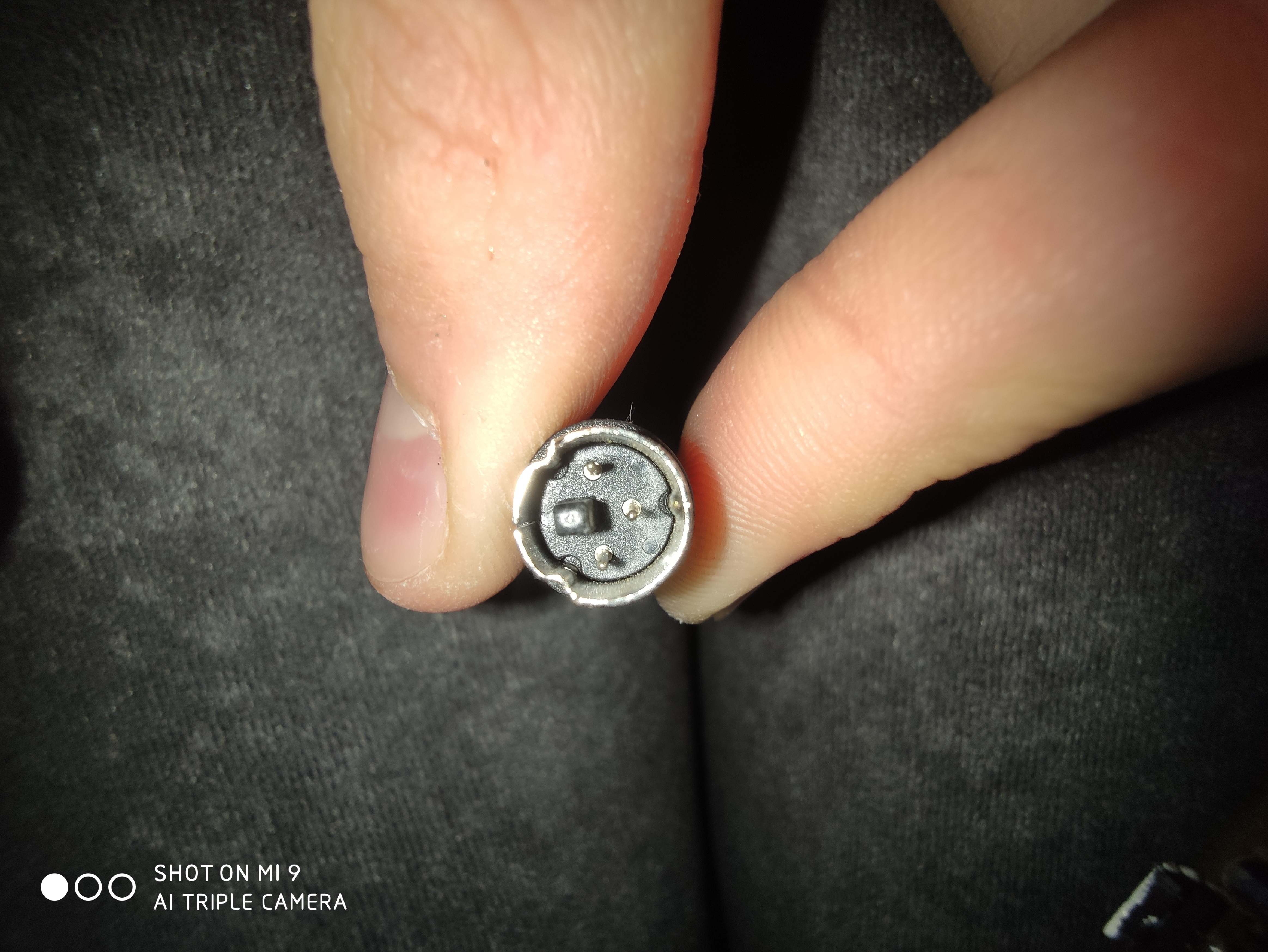

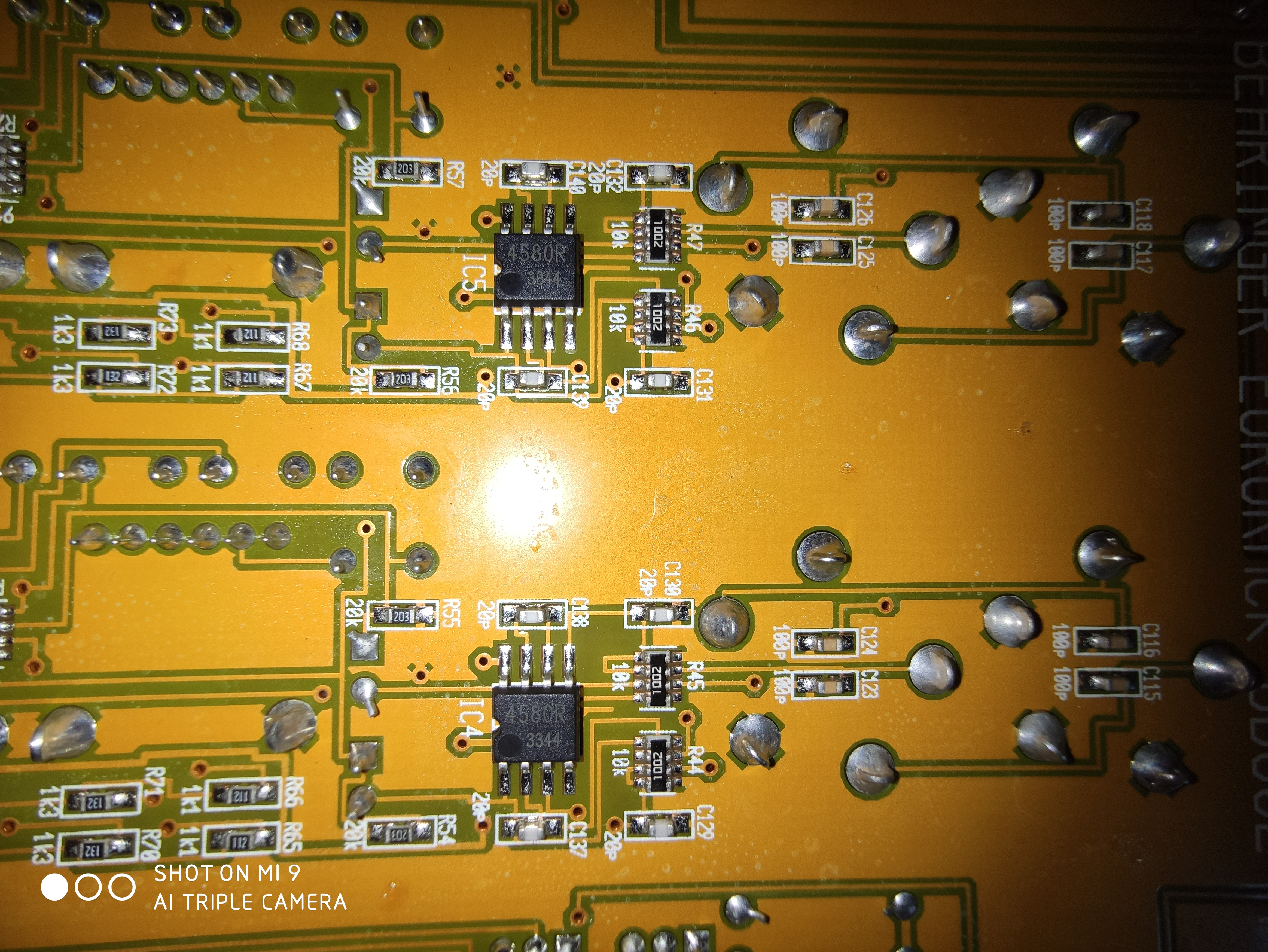

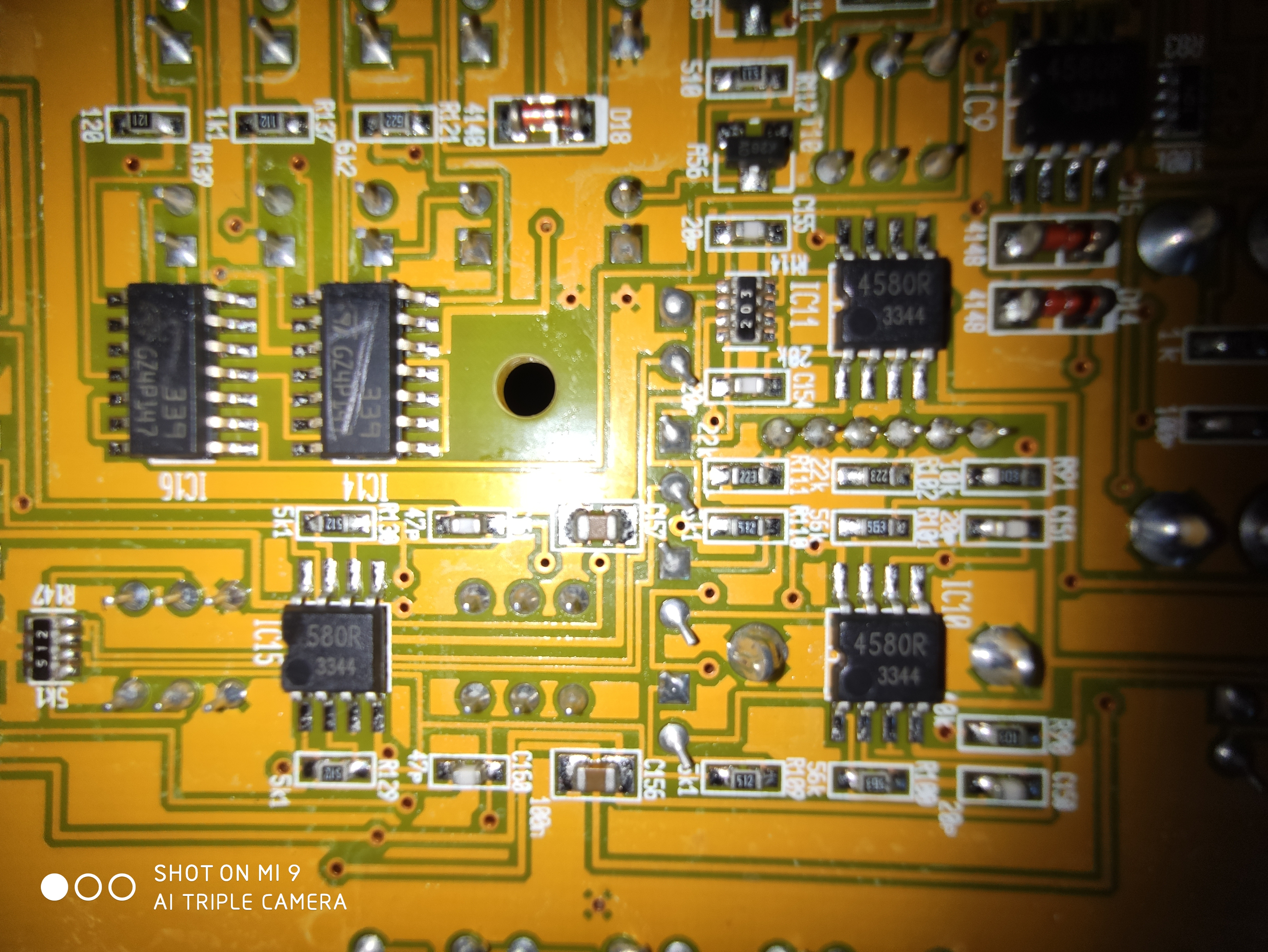

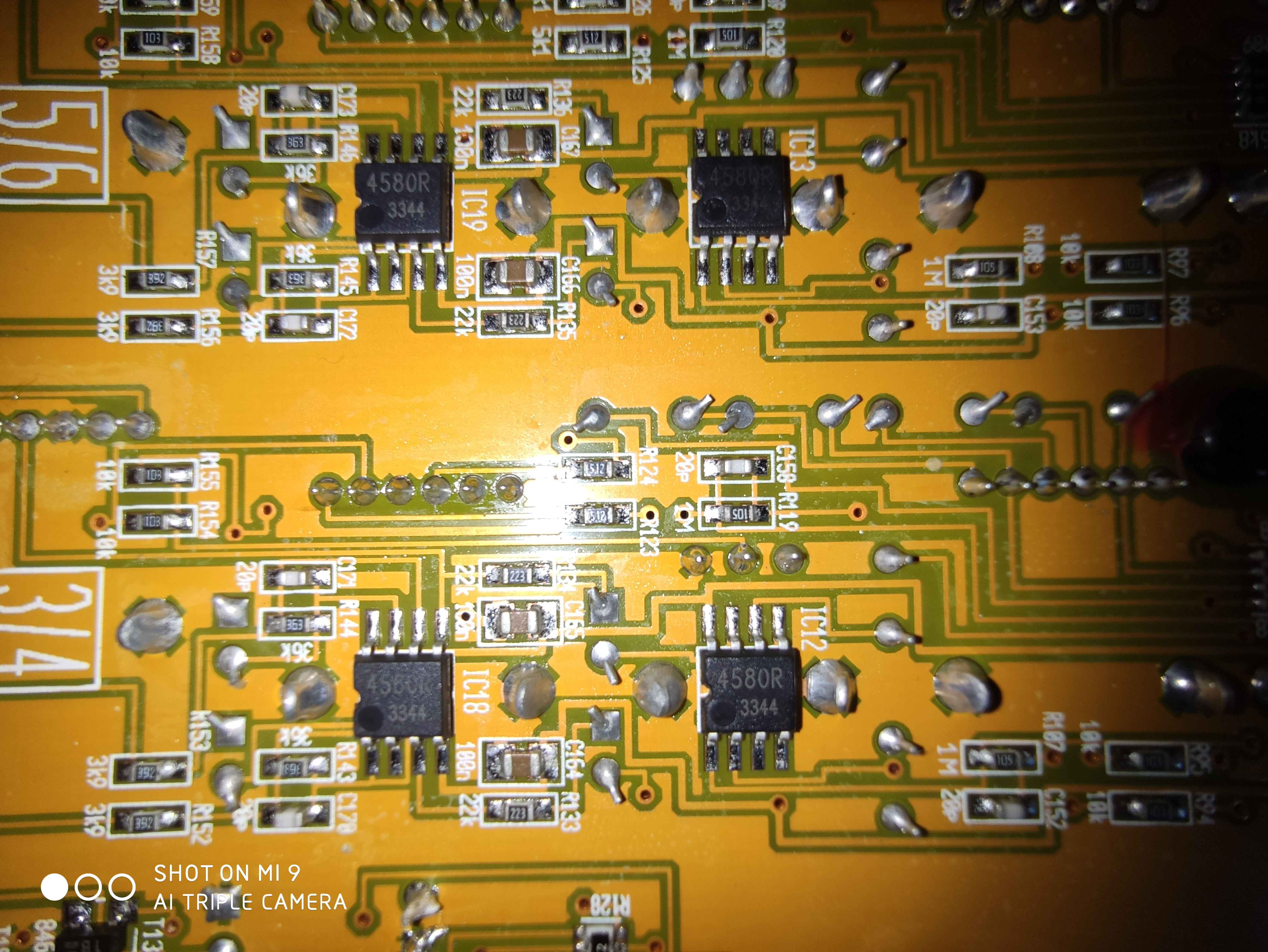

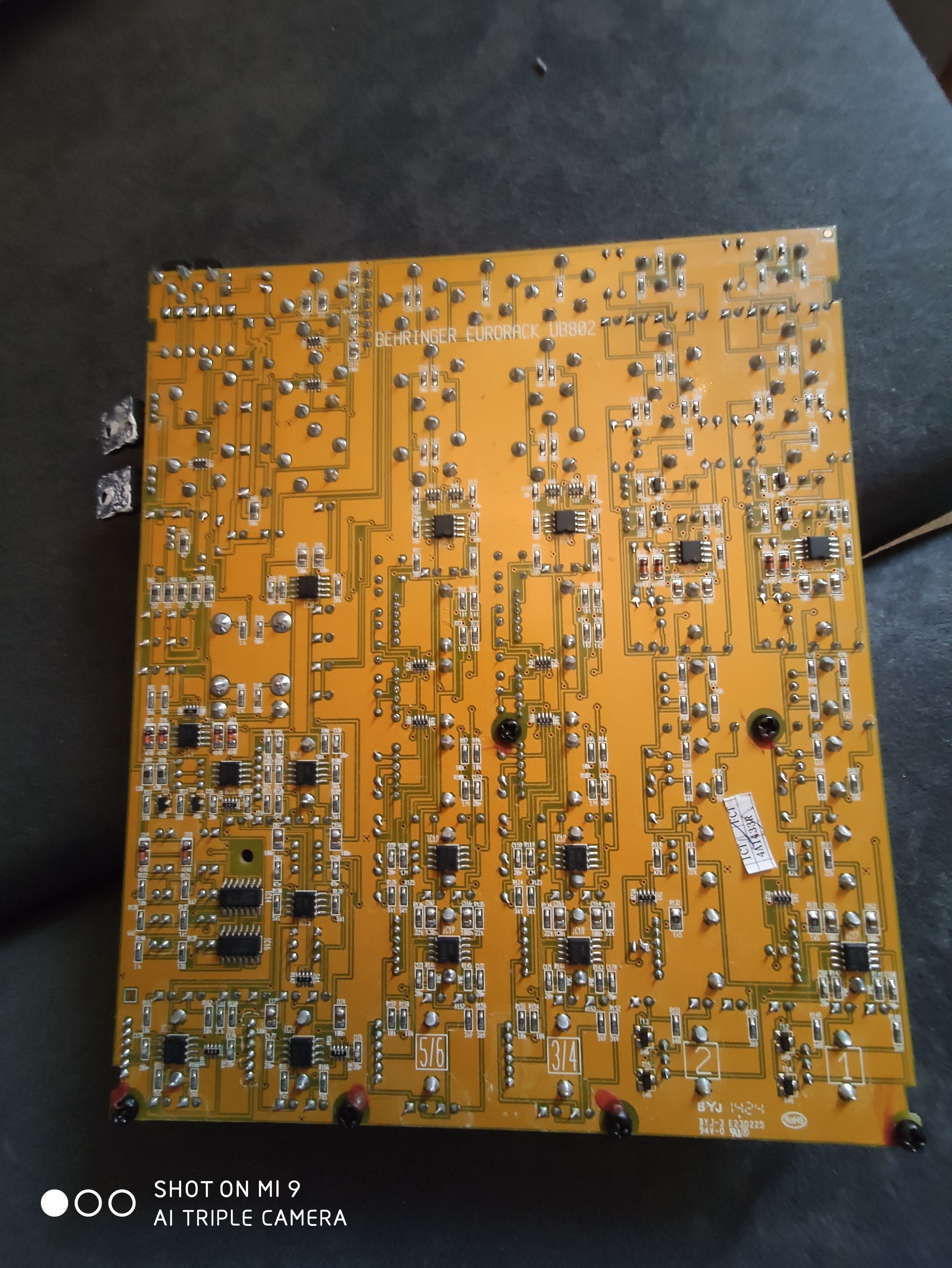

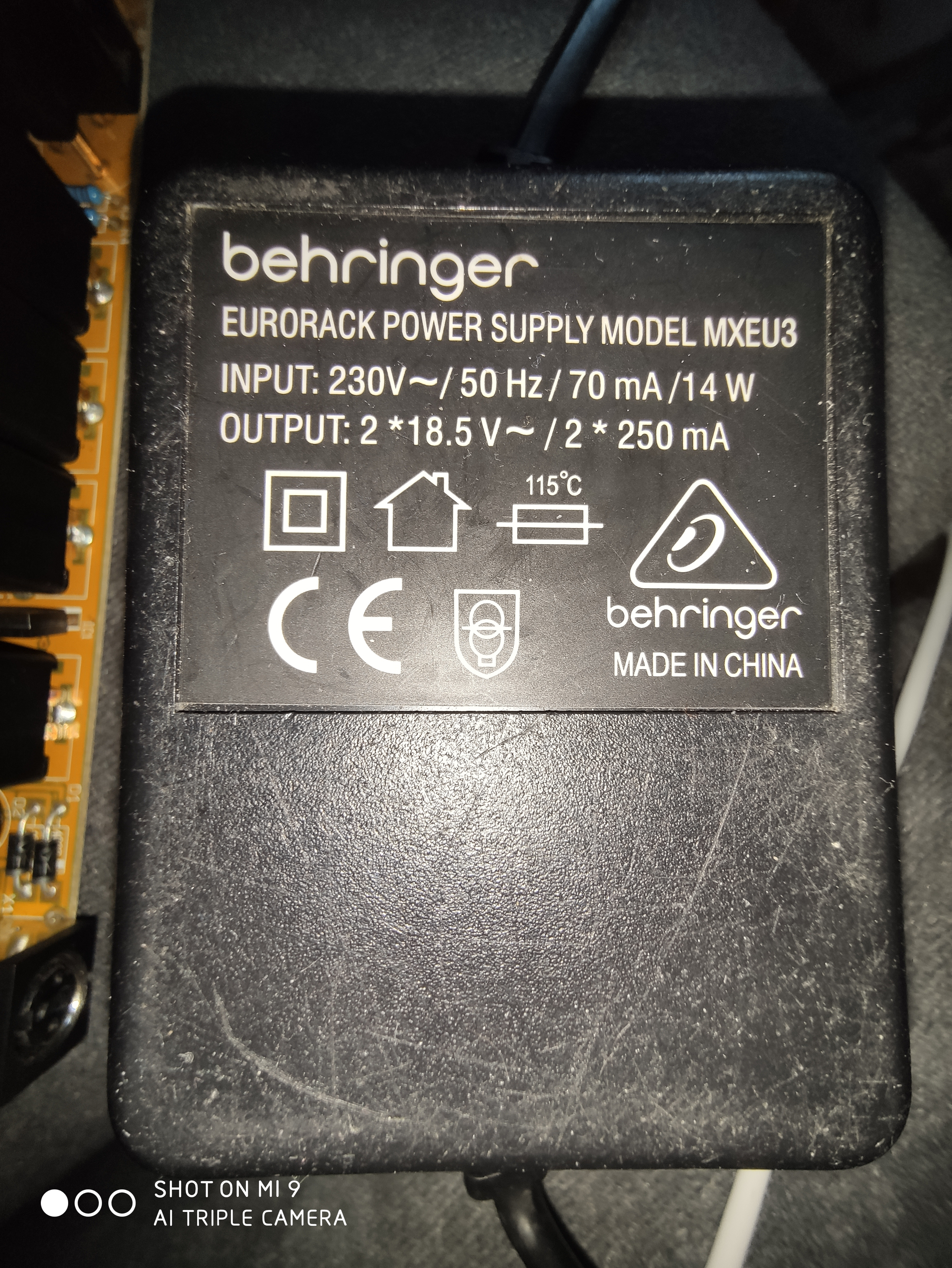

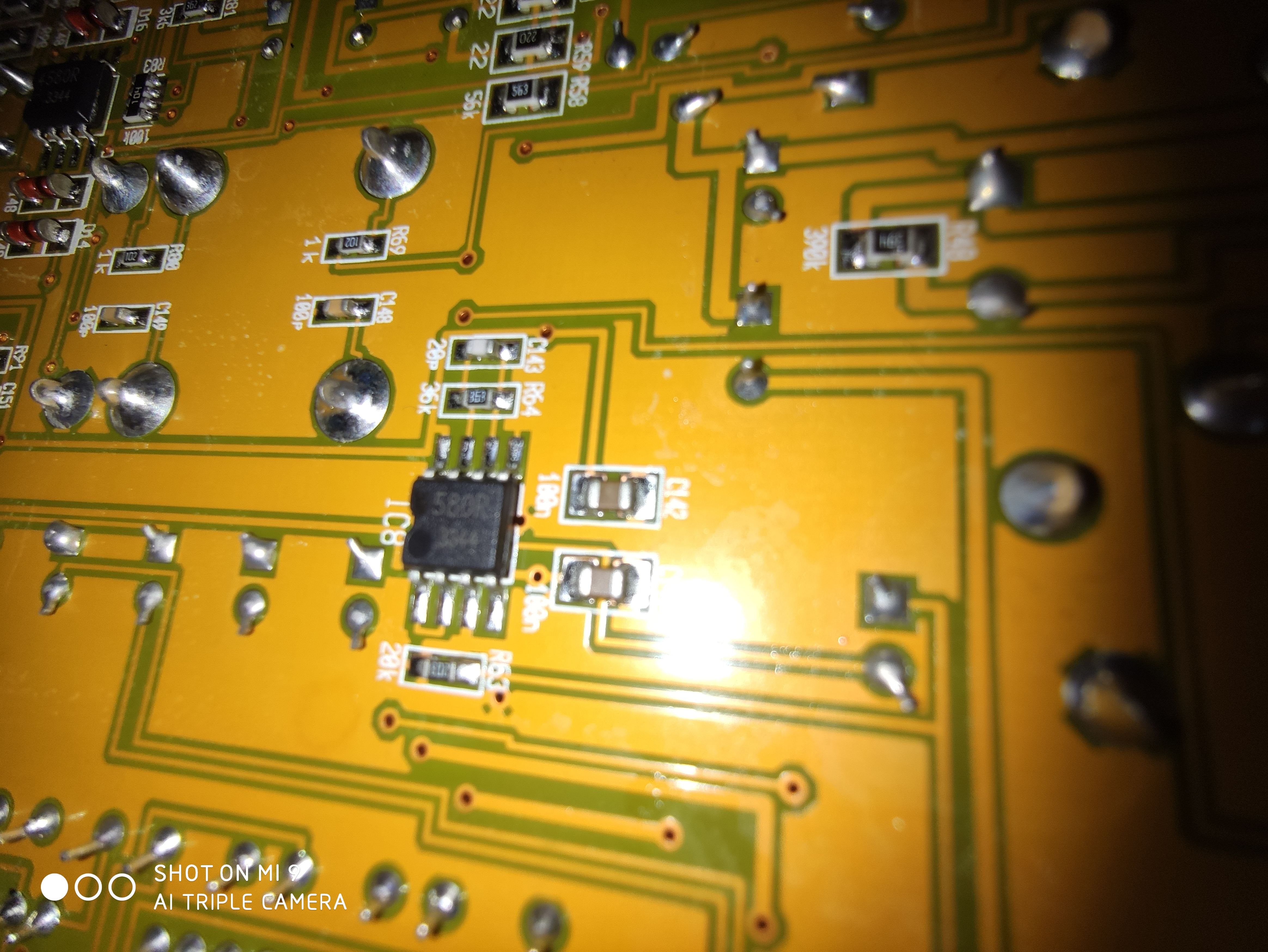

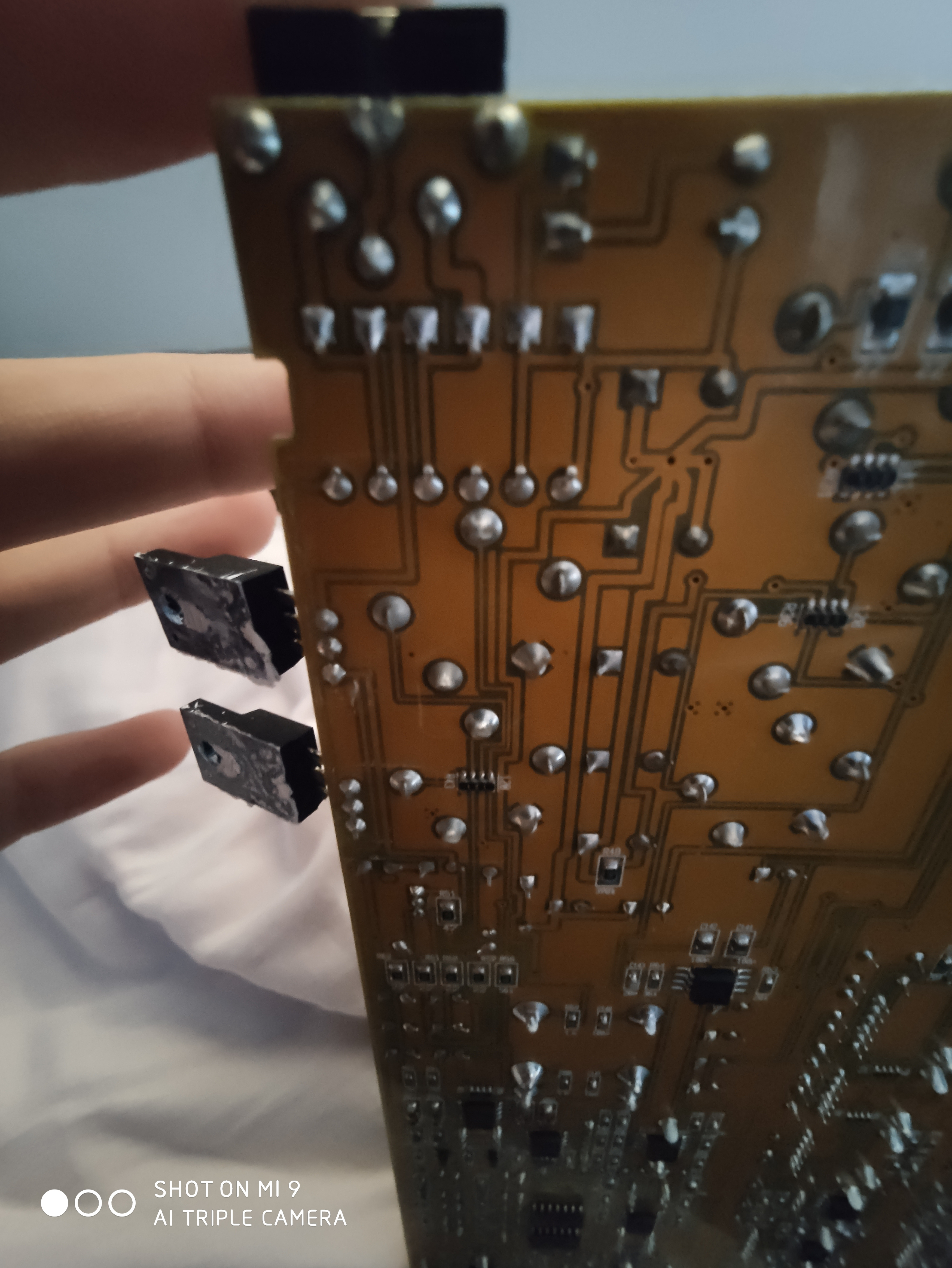

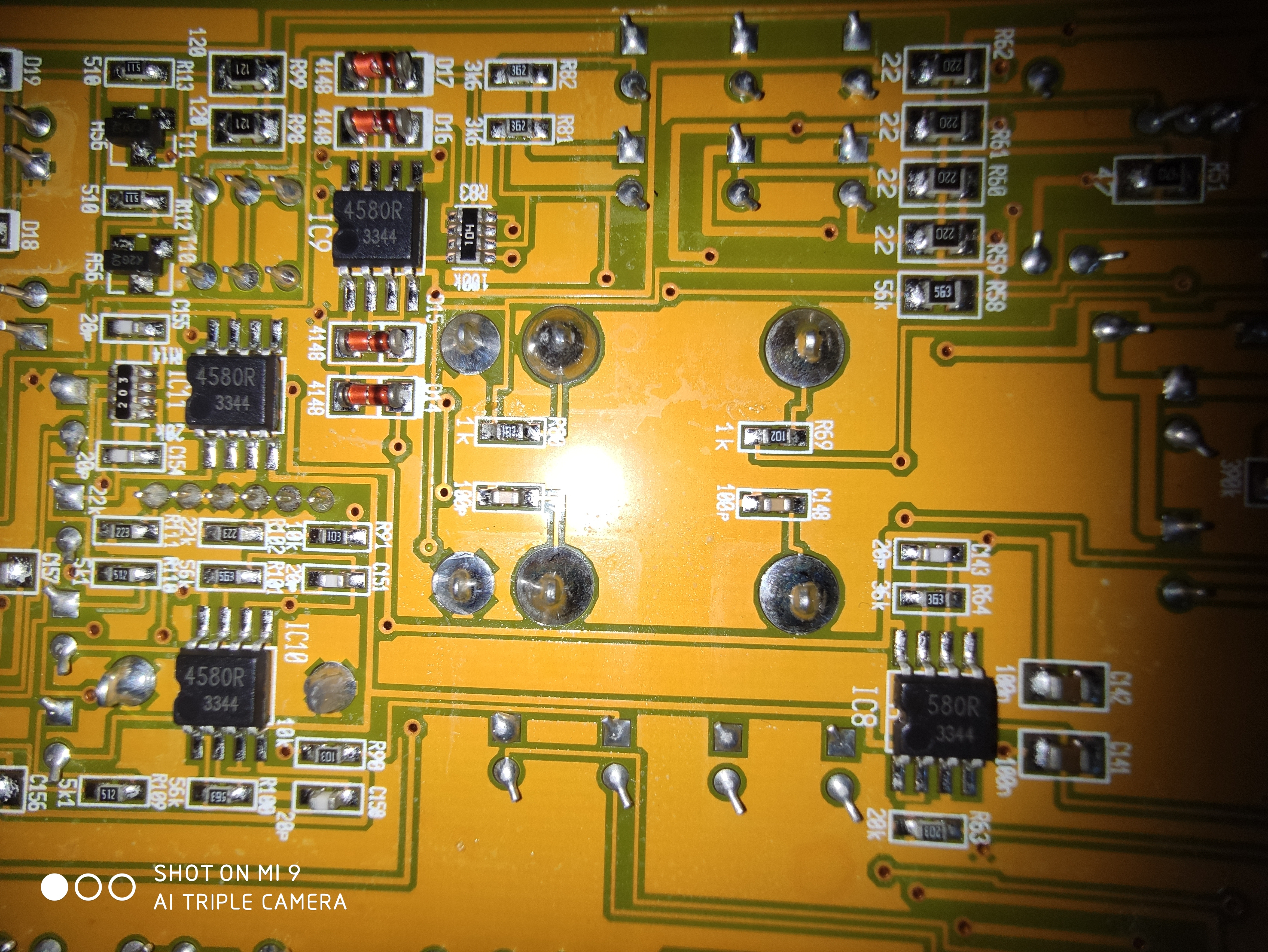

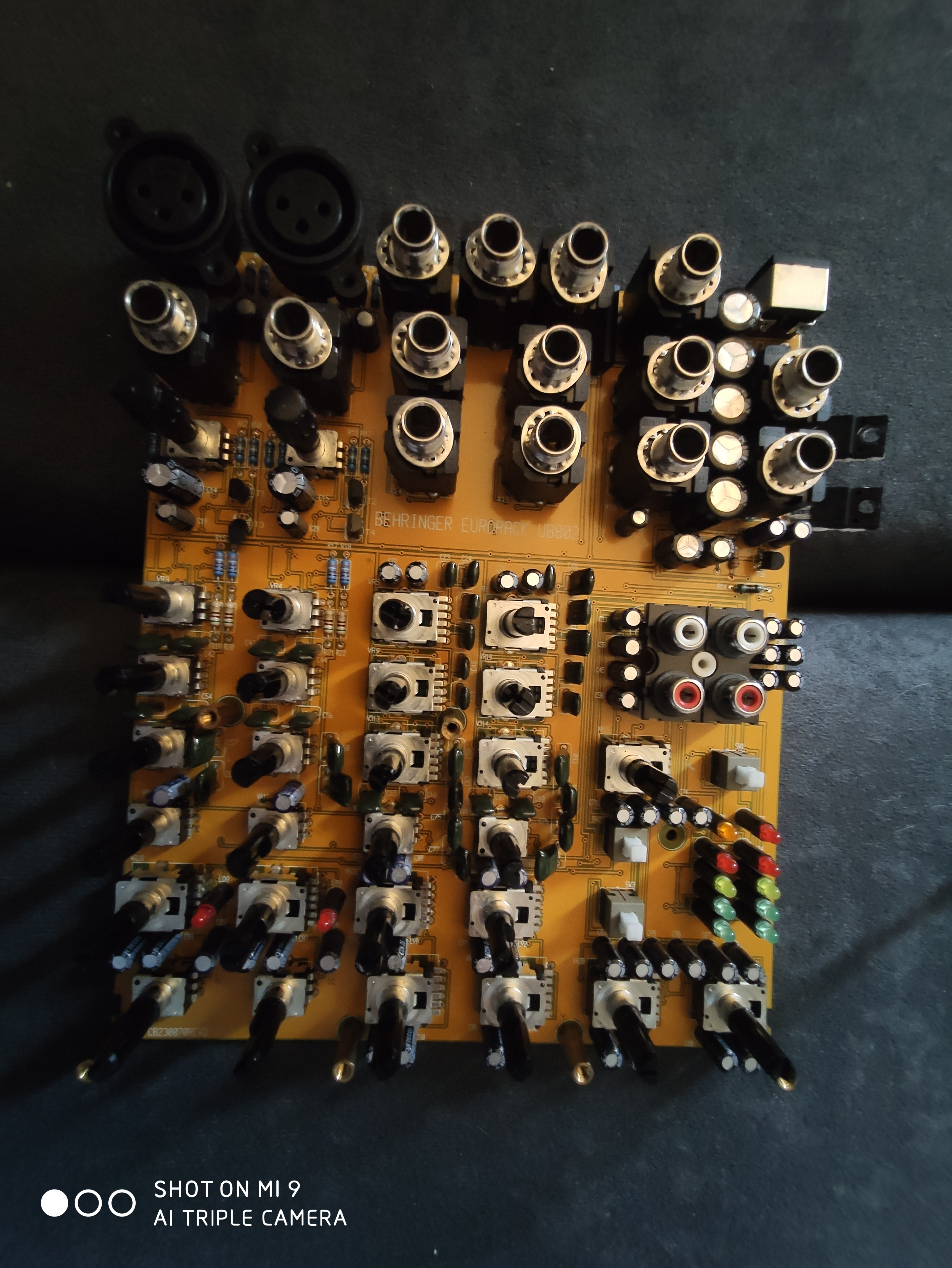

Wpadł mi w ręce mixer jak w tytule. Po podłączeniu normalnie zapala się kontrolka zasilania. Mam problem mianowicie przy wyższych ustawieniach głośności na mixerze strasznie zniekształca dźwięk. Problem z przygasającymi diodami został rozwiązany. Chodziło o wtyczkę zasilania 2x 18 v i 1 żyła w przewodzie była uszkodzona.Pomocy, pilne...

Załączniki:

BEHRINGER UB802.pdf (1.43 MB) Musisz być zalogowany, aby pobrać ten załącznik.

Promuję tematy:
05.10.2019 Mixer audio Behringer Eurorack 802 nie działa prawidłowo - elektronika
REKLAMA
#2 18202852 05 Paź 2019 12:41

ArturAVS ArturAVS

Moderator

Posty: 26125

Pomógł: 2295

Ocena: 7740
Pomocny post? (0)

Post #2
18202852 05 Paź 2019 12:41

Diody w sekcji zasilania sprawdziłeś?
Binq5 napisał:
na wyjście głośniki

Ciekawe gdzie, jak mikser nie ma wzmacniacza mocy

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
REKLAMA
#3 18202889 05 Paź 2019 13:07

prosiak_wej prosiak_wej

Poziom 39

Posty: 5273

Pomógł: 501

Ocena: 1458
Pomocny post? (0)

Post #3
18202889 05 Paź 2019 13:07

Do tego miksera nie podłącza się głośników, tylko wzmacniacz z głośnikami.

Promuję tematy:
31.12.2023 Lampa warsztatowa Werckmann 3012531 - wnętrze, działanie i modyfikacja
#4 18204343 06 Paź 2019 11:37

Binq5 Binq5

Poziom 11

Posty: 113

Pomógł: 3

Ocena: 14
Autor tematu Pomocny post? (0)

Post #4
18204343 06 Paź 2019 11:37

Chodziło mi o zestaw Logitech x530
. Przecież to jest oczywiste, że to nie wzmacniacz. Zamiast się czepiać słówek to pomóżcie
...

Promuję tematy:
05.10.2019 Mixer audio Behringer Eurorack 802 nie działa prawidłowo - elektronika
REKLAMA
#5 18204437 06 Paź 2019 12:22

ArturAVS ArturAVS

Moderator

Posty: 26125

Pomógł: 2295

Ocena: 7740
Pomocny post? (0)

Post #5
18204437 06 Paź 2019 12:22

Binq5 napisał:
Zamiast się czepiać słówek to pomóżcie

Zmierzyłeś coś ?
To zrobiłeś;
ArturAVS napisał:
Diody w sekcji zasilania

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
#6 18205788 06 Paź 2019 22:52

Binq5 Binq5

Poziom 11

Posty: 113

Pomógł: 3

Ocena: 14
Autor tematu Pomocny post? (0)

Post #6
18205788 06 Paź 2019 22:52

Tak. Sprawne

Promuję tematy:
05.10.2019 Mixer audio Behringer Eurorack 802 nie działa prawidłowo - elektronika
REKLAMA
#7 18205830 06 Paź 2019 23:22

HD-VIDEO HD-VIDEO

Poziom 43

Posty: 7981

Pomógł: 1259

Ocena: 1855
Pomocny post? (0)

Post #7
18205830 06 Paź 2019 23:22

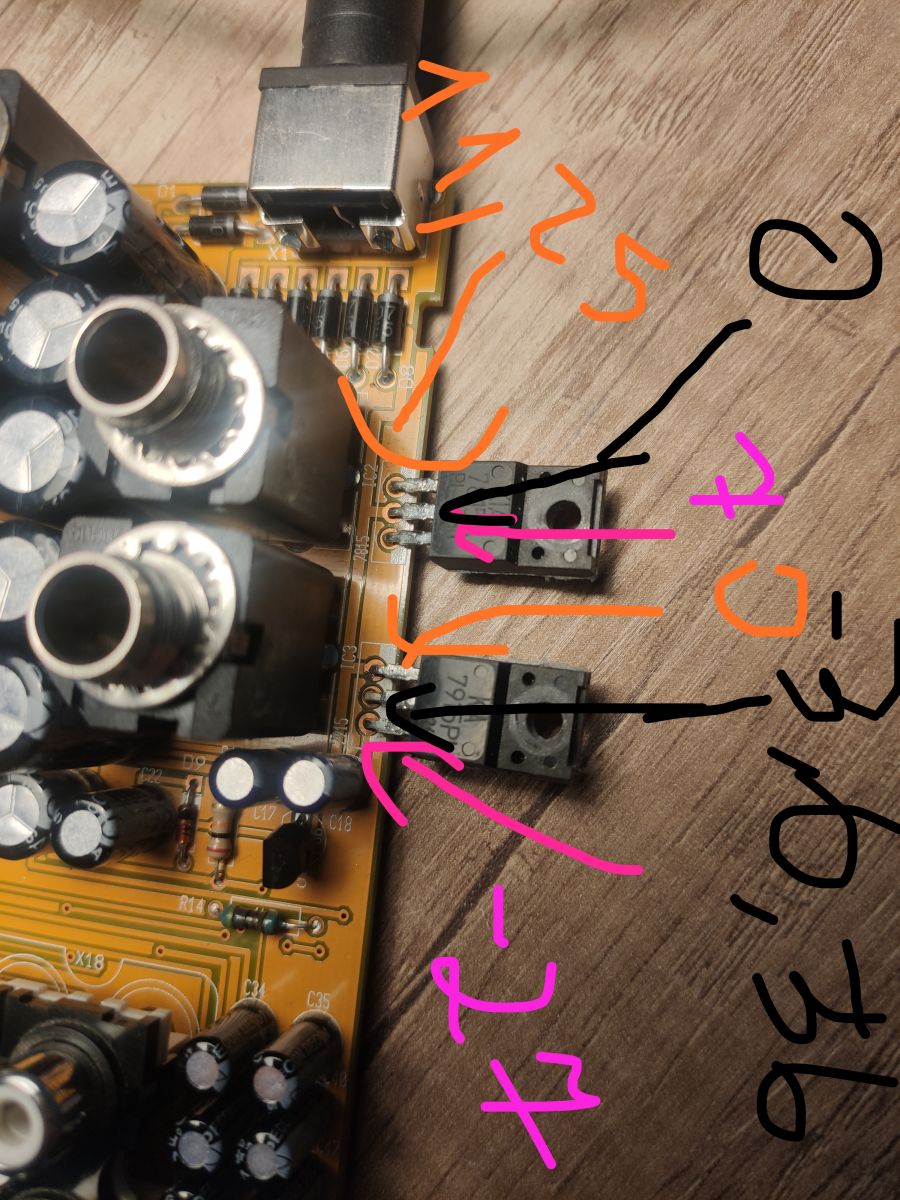

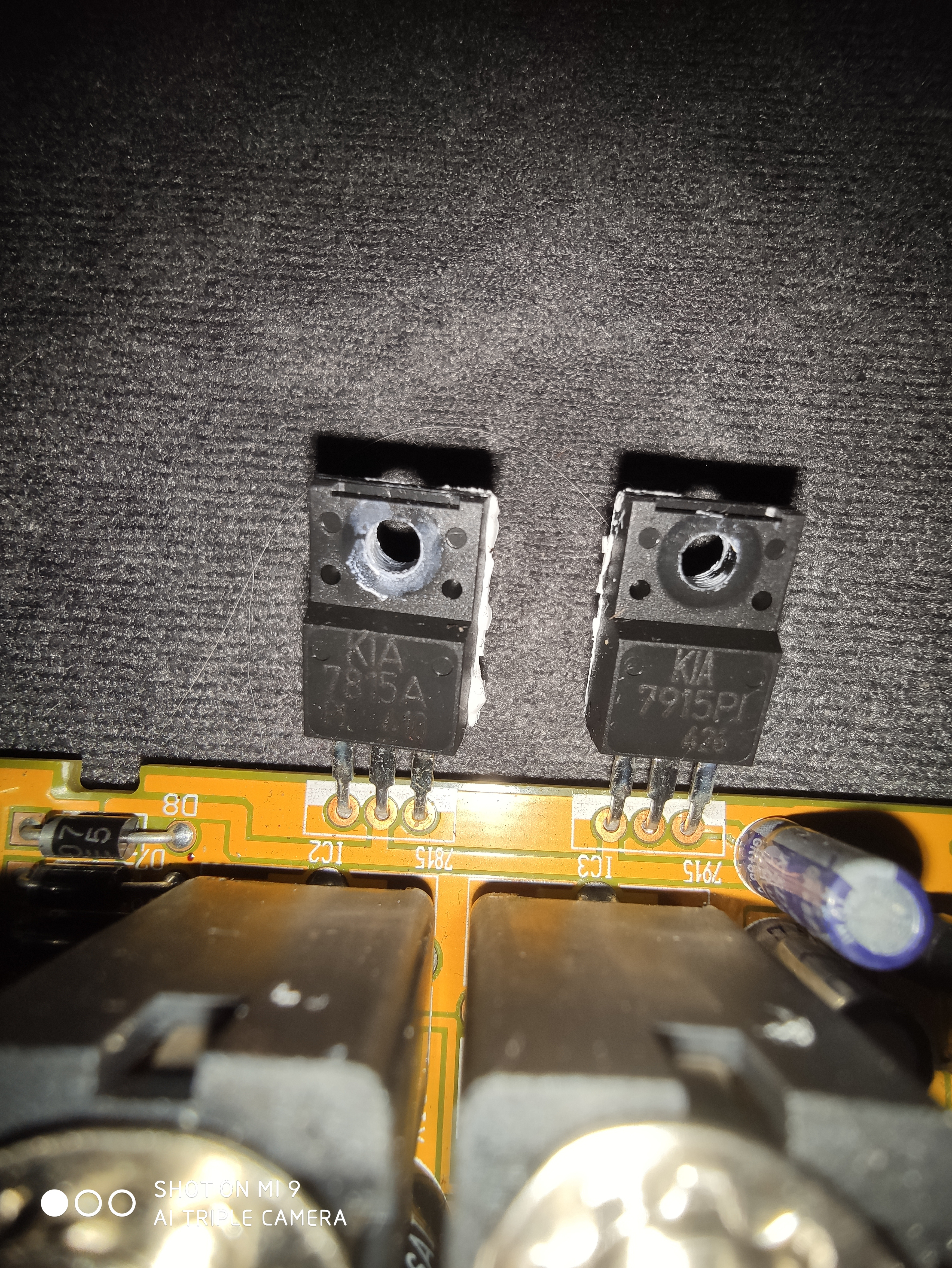

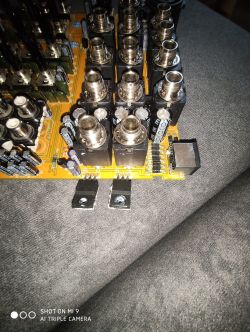

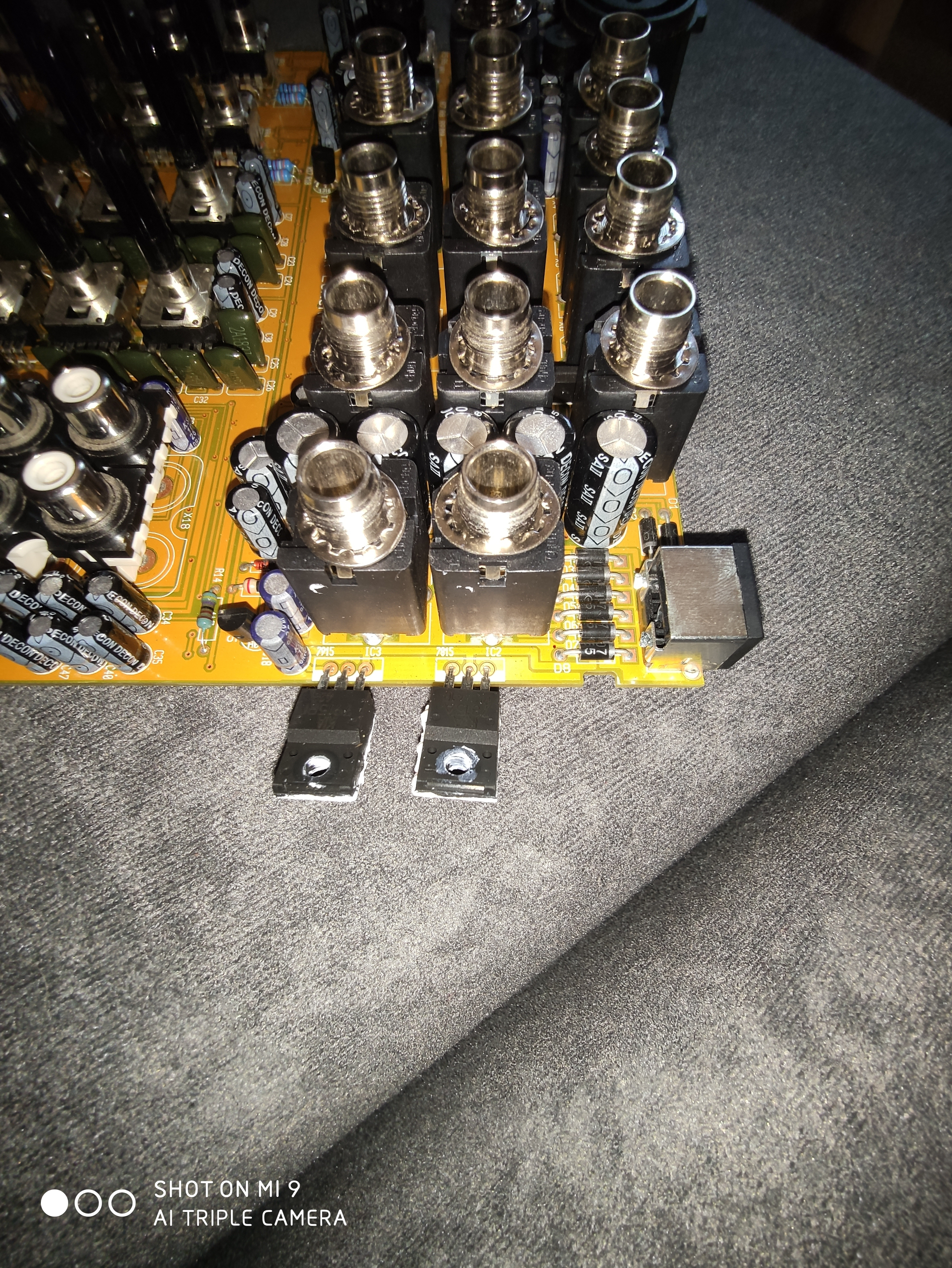

Sprawdź napięcia na KIA7815 oraz KIA7915 (zdjęcie drugie), na wyprowadzeniu prawym a masa
