Witam Zainspirowany pewnym kanałem na YT postanowiłem wykonać lampę do garażu nad warsztatem. Zamysł jest taki: kupno ze złomu czegoś co będzie służyć jako obudowa i radiator jednocześnie. Do tego LEDy 12V 10W, a całość zasilana z zasilacza ATX. Polutowałem na próbę 12 sztuk ledów równolegle,...

AVE... Tak. O ile zasilacz ATX daje faktycznie te 12V. Czasami dają niższe napięcia... A wiesz, jak zrobić proste ograniczenie prądowe? EDIT: Zrobiłem Ci schemat poglądowy ograniczenia dla Twojej diody. Tranzystor MOSFET powinien mieć możliwie niski Rdson. Tranzystor NPN to może być dowolny małosygnałowy, na przykład BC547C. W miejsce D1 możesz wpiąć więcej diod, ale wtedy musisz dać diodę Zenera na 12V równolegle z Q1 i w kierunku zaporowym, by bramki tranzystora Q2 nie uszkodzić...

AVE... Niech zgadnę: jedna dioda świeci jasno i grzeje się bardziej, a inne świecą słabo? Najjaśniej świeci dioda o najmniejszym Vf. Każda dioda COB ma trochę inne napięcie Vf ze względu na prawa rządzące półprzewodnikami. Dlatego diody LED małe i duże są zasilane zasilaczami regulującymi prąd, a nie napięcie. Podłącz jedną diodę do zasilacza i reguluj napięcie, aż prąd wyniesie te znamionowe 800-900mA. Potem zrób to samo dla pozostałych diod. Zanotuj wyniki...

Faktycznie, grzeją się różnie. Dla 0,25A rozstrzał między 10,2V do 11,2V na 4 losowych Ledach. Rozumiem że to coś w rodzaju silicon lottery i w tej sytuacji trzeba połączyć diody szeregowo?

AVE... Szeregowo to będziesz potrzebował wyższego napięcia (120V dla 10 diod), czyli zdałaby się jakaś przetwornica napięcia do diod LED, która reguluje prąd, nie napięcie. Równolegle to będziesz musiał dać proste ograniczenie prądowe dla każdej z diod oddzielnie. Alternatywnie możesz kupić 10 modułów do zasilania diod LED COB 10W z napięcia sieciowego i dać każdej diodzie własny zasilacz...

Albo (bezpieczniej ze względu na niższe napięcia) kilka obwodów szeregowych z zasilaczem prądowym w każdym szeregu. Jedno jest pewne - łączenie równoległe LED jest najgorszym pomysłem (o ile nie ma w szereg z każdym LED ograniczającego prąd układu). Nie próbuj dale w ten sposób, bo popalisz diody. Każda LED tego typu wymaga stałego prądu, i to musi być zapewnione. Napięcie ustawi się samo.

Które rozwiązanie będzie najbardziej optymalne? Chciałbym żeby wyszło to w miarę tanio, aby miało sens ekonomiczny. Dobrze myślę, że jeśli zastosuje równoległe sterowanie prądem każdej diody, to i tak będę potrzebował więcej niż 12V żeby świeciły z pełną mocą? Czy 12V wystarczy?

Ja się tylko zastanawiam ile razy można pisać na forum, że do zasilania LED mocy wymagany jest zasilacz prądowy. Na naszym forum było to już napisane dziesiątki, o ile nie setki razy. Tak samo na innych poważnych forach i w kartach katalogowych LED. Sprzedawca podaje jaki ma być prąd zasilania, więc w czym problem Tylko niestety, mało komu się chce szukać, lepiej zapytać - przecież muszą odpowiedzieć nie prawdaż

No przyznaje że zanim wpadłem na pomysł lampy, to nie poczytałem na temat jak je trzeba zasilić. Myślałem że można połączyć równolegle i zasilę sobie z zasilacza ATX, no i dopóki nie podłączyłem byłem przekonany że to zadziała.

To ciesz się teraz, że nie zostały uszkodzone.

Czy w takim przypadku wystarczy mi 12V z zasilacza dla np 5 czy 10 diod, tak żeby świeciły z pełną mocą tak samo jakby świeciły pojedynczo?

Adblock/uBlockOrigin/AdGuard mogą powodować znikanie niektórych postów z powodu nowej reguły.

Jak wykonać lampę warsztatową DIY LED?

TheZioMeK 17 Lut 2020 23:53 1230 10

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 18477649 17 Lut 2020 23:53

TheZioMeK TheZioMeK

Poziom 11

Posty: 106

Pomógł: 3

Ocena: 4
Autor tematu

Post #1
18477649 17 Lut 2020 23:53

Witam
Zainspirowany pewnym kanałem na YT postanowiłem wykonać lampę do garażu nad warsztatem. Zamysł jest taki: kupno ze złomu czegoś co będzie służyć jako obudowa i radiator jednocześnie. Do tego LEDy 12V 10W, a całość zasilana z zasilacza ATX. Polutowałem na próbę 12 sztuk ledów równolegle, podpiąłem do zasilacza laboratoryjnego i ku mojemu zdziwieniu dla 12V całość pobiera jedynie ok 1,3A prądu podczas gdy mi się wydawało że będzie pobierane ok 5A. A co za tym idzie świeci to słabiej. Z czego wynika problem?
REKLAMA
#2 18477665 18 Lut 2020 00:02

Urgon Urgon

Poziom 38

Posty: 7297

Pomógł: 197

Ocena: 2636
Pomocny post? (0)

Post #2
18477665 18 Lut 2020 00:02

AVE...

Niech zgadnę: jedna dioda świeci jasno i grzeje się bardziej, a inne świecą słabo?

Najjaśniej świeci dioda o najmniejszym Vf. Każda dioda COB ma trochę inne napięcie Vf ze względu na prawa rządzące półprzewodnikami. Dlatego diody LED małe i duże są zasilane zasilaczami regulującymi prąd, a nie napięcie. Podłącz jedną diodę do zasilacza i reguluj napięcie, aż prąd wyniesie te znamionowe 800-900mA. Potem zrób to samo dla pozostałych diod. Zanotuj wyniki...

Promuję tematy:
07.08.2023 DIY w PRL, a DIY teraz, czyli o wielkim braku i o większym nadmiarze.
31.07.2023 Miktrotriki, czyli jak osiągnąć więcej z mikrokontrolerem?
24.07.2023 Czy i kiedy amatorzy nie muszą trzymać się profesjonalnych norm i standardów?
17.06.2023 Sekrety oscyloskopów cyfrowych - poradnik (nie tylko) dla początkujących, cz. 2
10.06.2023 Sekrety oscyloskopów cyfrowych - poradnik (nie tylko) dla początkujących, cz. 1
#3 18477690 18 Lut 2020 00:30

TheZioMeK TheZioMeK

Poziom 11

Posty: 106

Pomógł: 3

Ocena: 4
Autor tematu Pomocny post? (0)

Post #3
18477690 18 Lut 2020 00:30

Faktycznie, grzeją się różnie. Dla 0,25A rozstrzał między 10,2V do 11,2V na 4 losowych Ledach. Rozumiem że to coś w rodzaju "silicon lottery" i w tej sytuacji trzeba połączyć diody szeregowo?
REKLAMA
#4 18477844 18 Lut 2020 07:56

Urgon Urgon

Poziom 38

Posty: 7297

Pomógł: 197

Ocena: 2636
Pomocny post? (0)

Post #4
18477844 18 Lut 2020 07:56

AVE...

Szeregowo to będziesz potrzebował wyższego napięcia (120V dla 10 diod), czyli zdałaby się jakaś przetwornica napięcia do diod LED, która reguluje prąd, nie napięcie. Równolegle to będziesz musiał dać proste ograniczenie prądowe dla każdej z diod oddzielnie. Alternatywnie możesz kupić 10 modułów do zasilania diod LED COB 10W z napięcia sieciowego i dać każdej diodzie własny zasilacz...

Promuję tematy:
07.08.2023 DIY w PRL, a DIY teraz, czyli o wielkim braku i o większym nadmiarze.
31.07.2023 Miktrotriki, czyli jak osiągnąć więcej z mikrokontrolerem?
24.07.2023 Czy i kiedy amatorzy nie muszą trzymać się profesjonalnych norm i standardów?
17.06.2023 Sekrety oscyloskopów cyfrowych - poradnik (nie tylko) dla początkujących, cz. 2
10.06.2023 Sekrety oscyloskopów cyfrowych - poradnik (nie tylko) dla początkujących, cz. 1
#5 18478072 18 Lut 2020 10:41

398216 Usunięty 398216 Usunięty

Poziom 43

Posty: 34326

Pomógł: 3925

Ocena: 9453
Pomocny post? (0)

Post #5
18478072 18 Lut 2020 10:41

Urgon napisał:
Szeregowo to będziesz potrzebował wyższego napięcia (120V dla 10 diod), czyli zdałaby się jakaś przetwornica napięcia do diod LED, która reguluje prąd, nie napięcie.

Albo (bezpieczniej ze względu na niższe napięcia) kilka obwodów szeregowych z zasilaczem prądowym w każdym szeregu.
Jedno jest pewne - łączenie równoległe LED jest najgorszym pomysłem (o ile nie ma w szereg z każdym LED ograniczającego prąd układu).
TheZioMeK napisał:
Dla 0,25A rozstrzał między 10,2V do 11,2V na 4 losowych Ledach.
Nie próbuj dale w ten sposób, bo popalisz diody. Każda LED tego typu wymaga stałego prądu, i to musi być zapewnione. Napięcie "ustawi się samo".

Promuję tematy:
13.07.2026 Do czego służył przełącznik Fe₂O₃ FeCr CrO₂ w magnetofonach kasetowych? Oraz efekt złego ustawienia
07.07.2026 Miernik FLC - czy nadaje się do czegoś?
29.06.2026 Prezent dla wnuczka, czyli miernik "na bajerze", (chociaż wcale nie taki najgorszy).
26.06.2026 Miernik czy pęseta? LCR-ST1 Kolejny produkt z oferty Fnirsi. Pierwsze wrażenia.
23.06.2026 Jak rozwiercić otwór w PCB i usunąć siarczek srebra ze styków itp kontaktów?
#6 18478238 18 Lut 2020 12:15

TheZioMeK TheZioMeK

Poziom 11

Posty: 106

Pomógł: 3

Ocena: 4
Autor tematu Pomocny post? (0)

Post #6
18478238 18 Lut 2020 12:15

Które rozwiązanie będzie najbardziej optymalne? Chciałbym żeby wyszło to w miarę tanio, aby miało sens ekonomiczny. Dobrze myślę, że jeśli zastosuje równoległe sterowanie prądem każdej diody, to i tak będę potrzebował więcej niż 12V żeby świeciły z pełną mocą? Czy 12V wystarczy?
#7 18478255 18 Lut 2020 12:24

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2821
Pomocny post? (+1)

Post #7
18478255 18 Lut 2020 12:24

Ja się tylko zastanawiam ile razy można pisać na forum, że do zasilania LED mocy wymagany jest zasilacz prądowy.
Na naszym forum było to już napisane dziesiątki, o ile nie setki razy. Tak samo na innych poważnych forach i w kartach katalogowych LED.
Sprzedawca podaje jaki ma być prąd zasilania, więc w czym problem

Tylko niestety, mało komu się chce szukać, lepiej zapytać - przecież muszą odpowiedzieć nie prawdaż

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#8 18478416 18 Lut 2020 13:52

TheZioMeK TheZioMeK

Poziom 11

Posty: 106

Pomógł: 3

Ocena: 4
Autor tematu Pomocny post? (0)

Post #8
18478416 18 Lut 2020 13:52

Freddy napisał:
Ja się tylko zastanawiam ile razy można pisać na forum, że do zasilania LED mocy wymagany jest zasilacz prądowy.
Na naszym forum było to już napisane dziesiątki, o ile nie setki razy. Tak samo na innych poważnych forach i w kartach katalogowych LED.
Sprzedawca podaje jaki ma być prąd zasilania, więc w czym problem

Tylko niestety, mało komu się chce szukać, lepiej zapytać - przecież muszą odpowiedzieć nie prawdaż

No przyznaje że zanim wpadłem na pomysł lampy, to nie poczytałem na temat jak je trzeba zasilić. Myślałem że można połączyć równolegle i zasilę sobie z zasilacza ATX, no i dopóki nie podłączyłem byłem przekonany że to zadziała.
#9 18478419 18 Lut 2020 13:56

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2821
Pomocny post? (0)

Post #9
18478419 18 Lut 2020 13:56

TheZioMeK napisał:
Myślałem że można połączyć równolegle i zasilę sobie z zasilacza ATX, no i dopóki nie podłączyłem byłem przekonany że to zadziała.
To ciesz się teraz, że nie zostały uszkodzone.

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#10 18479812 19 Lut 2020 01:33

TheZioMeK TheZioMeK

Poziom 11

Posty: 106

Pomógł: 3

Ocena: 4
Autor tematu Pomocny post? (0)

Post #10
18479812 19 Lut 2020 01:33

Urgon napisał:
. Równolegle to będziesz musiał dać proste ograniczenie prądowe dla każdej z diod oddzielnie.

Czy w takim przypadku wystarczy mi 12V z zasilacza dla np 5 czy 10 diod, tak żeby świeciły z pełną mocą tak samo jakby świeciły pojedynczo?
Pomocny post

#11 18479905 19 Lut 2020 07:20

Urgon Urgon

Poziom 38

Posty: 7297

Pomógł: 197

Ocena: 2636
Pomocny post? (+1)

Pomocny post
Post #11
18479905 19 Lut 2020 07:20

AVE...

Tak. O ile zasilacz ATX daje faktycznie te 12V. Czasami dają niższe napięcia...
A wiesz, jak zrobić proste ograniczenie prądowe?

EDIT:

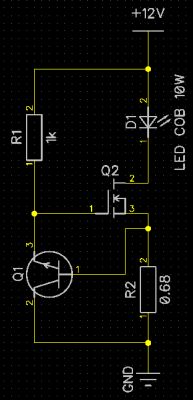

Zrobiłem Ci schemat poglądowy ograniczenia dla Twojej diody. Tranzystor MOSFET powinien mieć możliwie niski Rdson. Tranzystor NPN to może być dowolny małosygnałowy, na przykład BC547C. W miejsce D1 możesz wpiąć więcej diod, ale wtedy musisz dać diodę Zenera na 12V równolegle z Q1 i w kierunku zaporowym, by bramki tranzystora Q2 nie uszkodzić...
