[Rozwiązano] Sterowanie rezystancją czujnik temperatury - kontrolka

Witam.
Potrzebuje zrobić sterowanie kontrolką niby proste ale nie do końca.. .
Mam taki obwód: w silniku zainstalowany czujnik 1 pinowy.
1) czujnik 1 pinowy - obudowa ; pin pomiędzy pinem a obudową jest rezystancja. Jest to rezystancja zmienna a mianowicie przy zmianie temperatury (wzroście) czujnika rezystancja maleje. Potrzebuje zrobić układ aby po osiągnięciu odpowiedniej temp. czyli rezystancji zaświeciła się kontrolka. Zasilanie 12V.
Proszę o poradę

Hasło na dziś: "Komparator ".

Okej. Jesteś w stanie coś więcej powiedzieć?

https://www.elektroda.pl/rtvforum/topic2403586.html#11434874
Bardzo podobny temat i klasyczne rozwiązanie.

Witam



Z TEGO ARTYKUŁU

Na dniach pokaże jak rozwiązałem temat.

Witam ponownie.

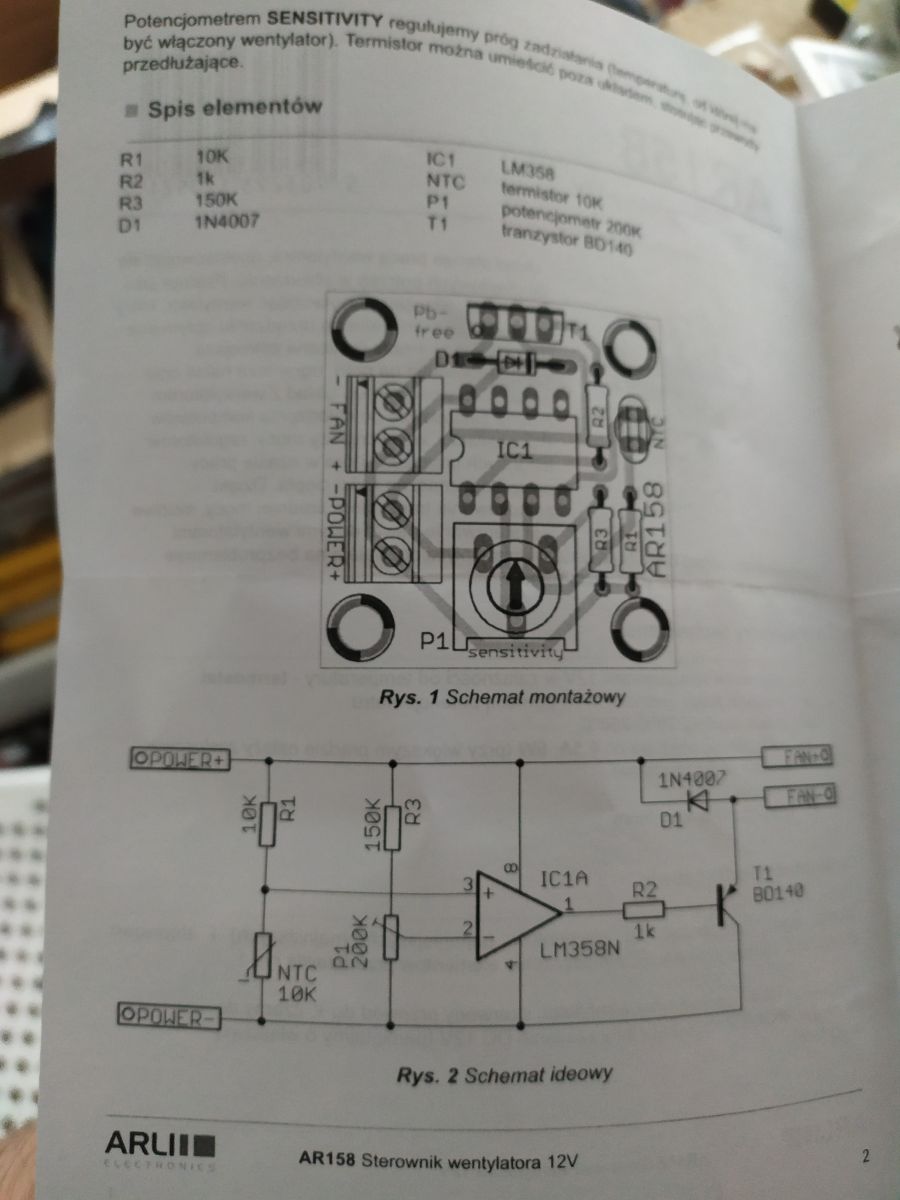

Wszystko ruszyło tylko działanie jest nie prawidłowe bo mam za duży oryginalny potencjometr i termistor. Bo oryginalnie na płycie mam 10k a mój czujnik w silniku to: 85om przy pokojowej temp. Jak temperatura rośnie to rezystancja maleje. Pomoże ktoś dobrać elementy? Aktualnie mam taki układ. Może przerobić da radę.

Witam

Rasi2121 napisał:

...Bo oryginalnie na płycie mam 10k

Posiadasz jakiś multimetr?
Na początek podłącz potencjometr bez rezystora tzn. skrajne do Vcc/GND, ślizgacz do OP. Gdy wstępnie ustalisz wartość nastawy do skrajnych można dokładać określone rezystory ( N.p.: jeśli ślizgacz był na połowie to do skrajnych po obu stronach można spokojnie dołożyć 47k - wtedy potencjometr będzie "bardziej precyzyjniejszy" ; jeśli podział nie będzie równy to dodawane rezystory też trzeba dać o innych wartościach ...pożongluj trochę ś.p. Ohm'em )

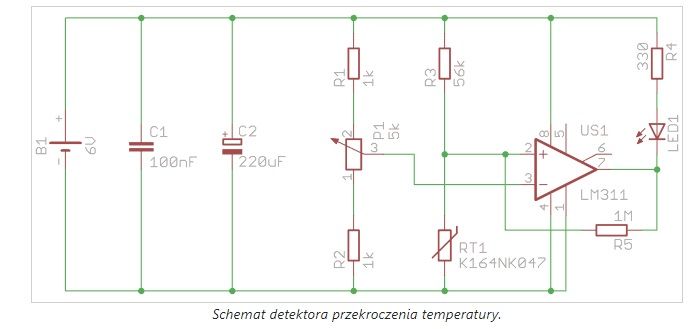

Sugeruję zastosować "mój" schemat - w tym który zamieściłeś brak histerezy co może skutkować mruganiem w okolicy przełączania, ale Twój wybór.

Pozdr.

kicajbas napisał:

Posiadasz jakiś multimetr?

Tak.

kicajbas napisał:

Sugeruję zastosować "mój" schemat - w tym który zamieściłeś brak histerezy co może skutkować mruganiem w okolicy przełączania, ale Twój wybór.

Masz tutaj rację. Na granicy miga kontrolka.

Dodano po 4 [minuty]:

Podpowiesz co muszę zmienić abym mógł zasilić twój układ napięciem 12v?

Rasi2121 napisał:

Podpowiesz co muszę zmienić abym mógł zasilić twój układ napięciem 12v?

Zasil napięciem 12V - to jest ten sam schemat, tylko pomiędzy wejście nieodwracające a wyjście wstawiono rezystor; jego wartość ma wpływ na szerokość histerezy.
Punkt zadziałania też regulujesz potencjometrem - gdyby brakło regulacji dodajesz rezystory tak jak opisałem poprzednio.

Pozdr.

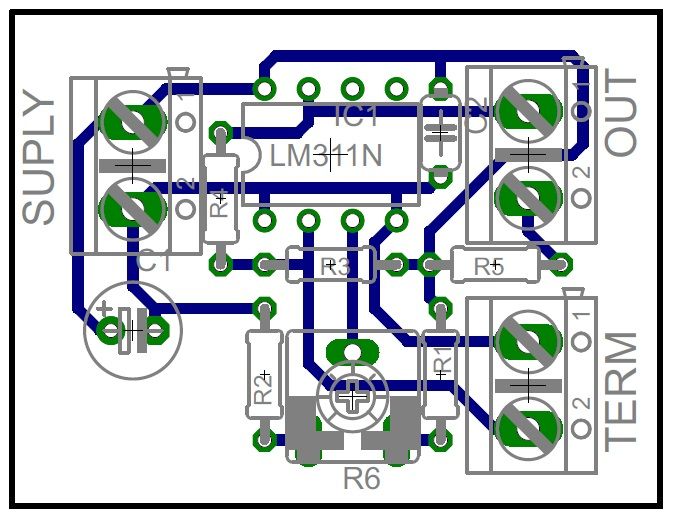

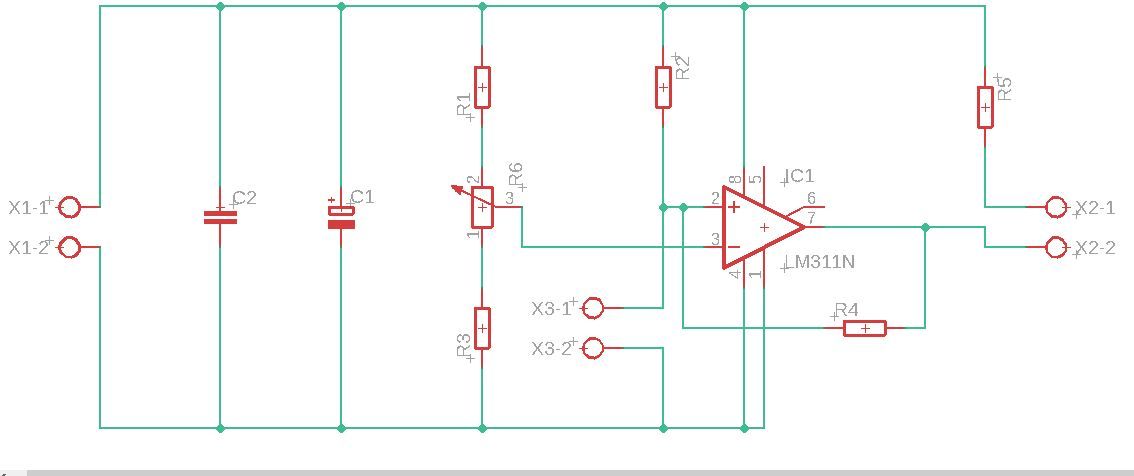

Mógłbyś luknąć:

Witam
Możesz ją znacznie zmniejszyć, a rezystory dać 7,5mm bo 5mm to takie rzadziej spotykane.

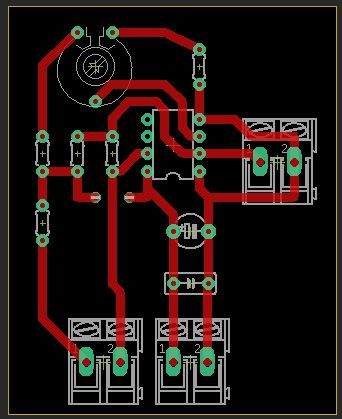

Takie moje nieoptymalizowane:

Druga sprawa to wybór komparatora; podałem ten schemat nie patrząc na to jaki komparator jest zastosowany. Nie mówię że ten jest zły, ale w tym układzie sprawdzi się wszystko co ma jakiekolwiek wzmocnienie - może być komparator, może też być jakikolwiek WO - ważne jest tylko do których wyprowadzeń co podłączysz.

Pozdr.

Też tak myślałem. A jak bym zrobił na lm 358?

Witam
Tak jak wcześniej pisałem, tylko płytka inna bo to podwójny - a swoją drogą widzę że można 311'kę kupić ( bo jakoś nie kojarzył mi się to z nowoczesnością ) więc pełny wybór.

Pozdr.

A powiedz proszę w jaki programie robiłeś płytke?

Rasi2121 napisał:

w jaki programie robiłeś płytke?

Mi to wygląda na Eagle.

398216 Usunięty napisał:

Mi to wygląda na Eagle.

...tak, dokładnie; w wieku 55+ ciężko mi się zabrać za naukę Kicad'a, tym bardziej że takie projekty jak ja robię to i w Sprint Layout ciężko o pomyłkę

Pozdr.

kicajbas napisał:

w wieku 55+ ciężko mi się zabrać za naukę Kicad'a

Widocznie my - starsi wiekiem, nie lubimy się męczyć... Ja EAGLE używam praktycznie od jego pierwszych wersji, i do dziś nie zamieniłbym go na coś innego. Kwestia przyzwyczajenia, albo właśnie wygoda i szybkość (po poznaniu wszelkich "niedogodności" jakie mogły się wydawać na początku większość średnio skomplikowanych płytek jestem w stanie zaprojektować w pół dnia).

Witam Panowie. Wracam do tematu z odpowiedzią. Udało mi się rozwiązać temat za pomocą układu który podesłał kicajbas. Tak naprawdę zbudowałem 2 układy, swój bez histerezy i ten drugi ze schematu wymienionego wyżej użytkownika.
Histereza w takim układzie jest obowiązkowa ponieważ dioda, kontrolka nie wie co ma robić na progu przełączania.
Dzięki za pomoc.
Temacik zamykam.
