OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

WPX2 19 Apr 2021 22:00 753 1
  • W związku z ciągłą miniaturyzacją urządzeń pojawiła się ciekawa nowa koncepcja otwartego komputera modułowego: Open Standard Module ™. Nowa platforma SOM skierowana jest na rynek urządzeń o małym poborze mocy, opartych o różne architektury (MCU32, ARM i x86).
    Dzięki zastosowaniu koncepcji BGA i braku typowego złącza krawędziowego max. wymiary wynoszą 45 x 45 mm.
    Modułowość w tym przypadku polega na pomyśle zastosowania, kilku rozmiarów modułów kompatybilnych wyprowadzeniowo w obrębie kolejnych rozmiarów padów łączeniowych.
    Ilustruje to poniższy rysunek:
    OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

    Na takim układzie padów można przylutować moduły o różnych rozmiarach:

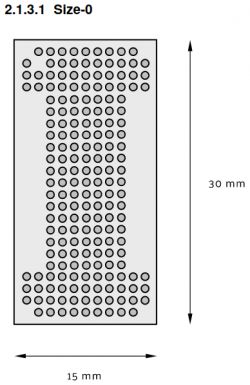

    Najmniejszy o rozmiarze 0:
    OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

    Mały o rozmiarze S:
    OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

    Średni o rozmiarze M:
    OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

    Duży o rozmiarze L:
    OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

    Pomimo niewielkich wymiarów moduł OSM™ dysponuje imponującą liczbą interfejsów, pokazuje to poniższa tabelka:
    OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

    W ciekawy sposób została rozwiązana kwestia dwustronności montażu komponentów na module, pokazuje to poniższy rysunek:
    OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

    Taka koncepcja umożliwia montaż automatyczny:
    OSM (Open Standard Module TM) nowa koncepcja otwartego komputera

    Niestety, taka konstrukcja wiąże się z ograniczeniem dostępności modułów dla szerokiej rzeszy elektroników amatorów, a czy przyjmie się w branży przemysłowej, czas pokaże.

    Wszystkie wiadomości i obrazki zaczerpnięte z:
    https://sget.org/standards/osm/

    Cool! Ranking DIY
    About Author
    WPX2
    Level 20  
    Offline
    Has specialization in: elektronika przemysłowa, antenowe instalacje indywidualne i zbiorcze
    WPX2 wrote 284 posts with rating 42, helped 47 times. Live in city Warszawa. Been with us since 2013 year.
  • CSICSI
  • #2
    victoriii
    Level 17  
    W artykule zabraklo informacji ze pitch (raster) miedzy kulkami to 1.25mm. To potezne odstepy wiec plytka drukowana nie powinna byc problemem w czasach kiedy za kilkadziesiat zl mozna zamowic w Chinach, a lutowanie BGA w domowych piecykach tez juz dawno przestalo byc problemem. Mnie sie ta idea podoba.
