Jak obliczyć dwójnik RC do ograniczania impulsów w przetwornicy?

Witam

Może ktoś wie jak policzyć klasyczny dwójnik RC ograniczający impulsy na przednim zboczu sygnału, przy zasilaniu transformatora impulsowego np w przetwornicy.

Piotr

do tego konieczna jest znajomosc indukcji rozproszenia, czestotliwosci i napiecia pracy transformatora.
Duzo latwiej jest to dobrac na podstawie obserwacji przebiegu oscyloskopem.

Witam

w takim razie na co zwracać uwagę przy doborze R, bo C pewnie trzeba dać nieco na wyrost, tak sobie myślę po wykonaniu paru doświadczeń.

Jeśli by chcieć całkiem wyeliminować harmoniczne na początku impulsu i uzyskać zbocze prostokątne, to moc pobrana przez RC wyniesie bez mała 20% mocy przetwornicy.

Proszę o wskazówki

Pozdrawiam
Piotr

Najłatwiej wartości RC dobrać doświadczalnie.

Jeśli układ RC pobiera 20% mocy przetwornicy, to coś tu nie gra.

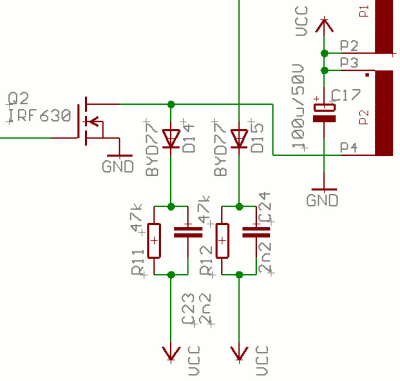

Proponuję zastosować inną topologię układu odciążającego, może układ z rysunku poniżej?

Być może trzeba będzie zmniejszyć częstotliwość pracy przetwornicy.

nawet nie napisales jaka jest to przetwornica? a chcesz zeby ci udzielic konkretnej odpowiedzi!?

W push pull gasiki RC sa niekonieczne a w fly-back niezbedne.

Witam

Przetwornica jest jednotaktowa z odczepem (zasilanie) na srodku uzwojenia pierwotnego (2 klucze)

Jesli obciązę trafo to drgania na przednich zboczach wygasają, ale przy niewielkim obciążeniu lub bez, amplituda (gasnąca oczywiscie) ma dość dużą wartość.

Jeśli wlączę dowolne C (kilkadziesiąt nF) i dobieram R to w pewnym momencie mam idealny prostokąt, ale... no wlaśnie, ale wtedy prąd z akumulatora dość znacznie wzrasta i nie wiem po co to wszystko.

Prąd rośnie po dodaniu dowlnie mało obciążającego dwójnika. W pytaniu chodziło o to, na co zwracać uwagę przy doborze dwójnika, albo jak go policzyć i nie nie zawracać sobie tym glowy.

Pozdrawiam
Piotr
