Jaki przekaźnik do sterowania oświetleniem podjazdu z bramy?

Witam wszystkich.
Chciałbym zrealizować oświetlenie podjazdu, które byłoby włączane i wyłączane z domu oraz automatycznie na określony czas po otwarciu bramy wjazdowej. Czytając poprzednie tematy wymyśliłem to tak, że będzie doprowadzona do lamp z domu dwoma przewodami ta sama faza z czujnika zmierzchowego, jedna przerywana włącznikiem, a druga bezpośrednio. Fazę bezpośrednią planuję dać na przekaźnik czasowy, którego zasilanie cewki planowałem wziąć ze sterownika bramy (konkretnie lampki sygnalizującej otwarcie). I teraz pytanie, jakie urządzenie będzie odpowiednie? Sterownik zasilany jest z innej fazy niż będzie oświetlenie, więc potrzebny jest przekaźnik z separacją cewki i styków? Czy może każdy ją ma? Nie chciałbym uszkodzić sterownika bramy. Dodam jeszcze, że najlepsze byłoby małe urządzenie z racji miejsca w skrzynce sterującej. Prosiłbym was o poradę.

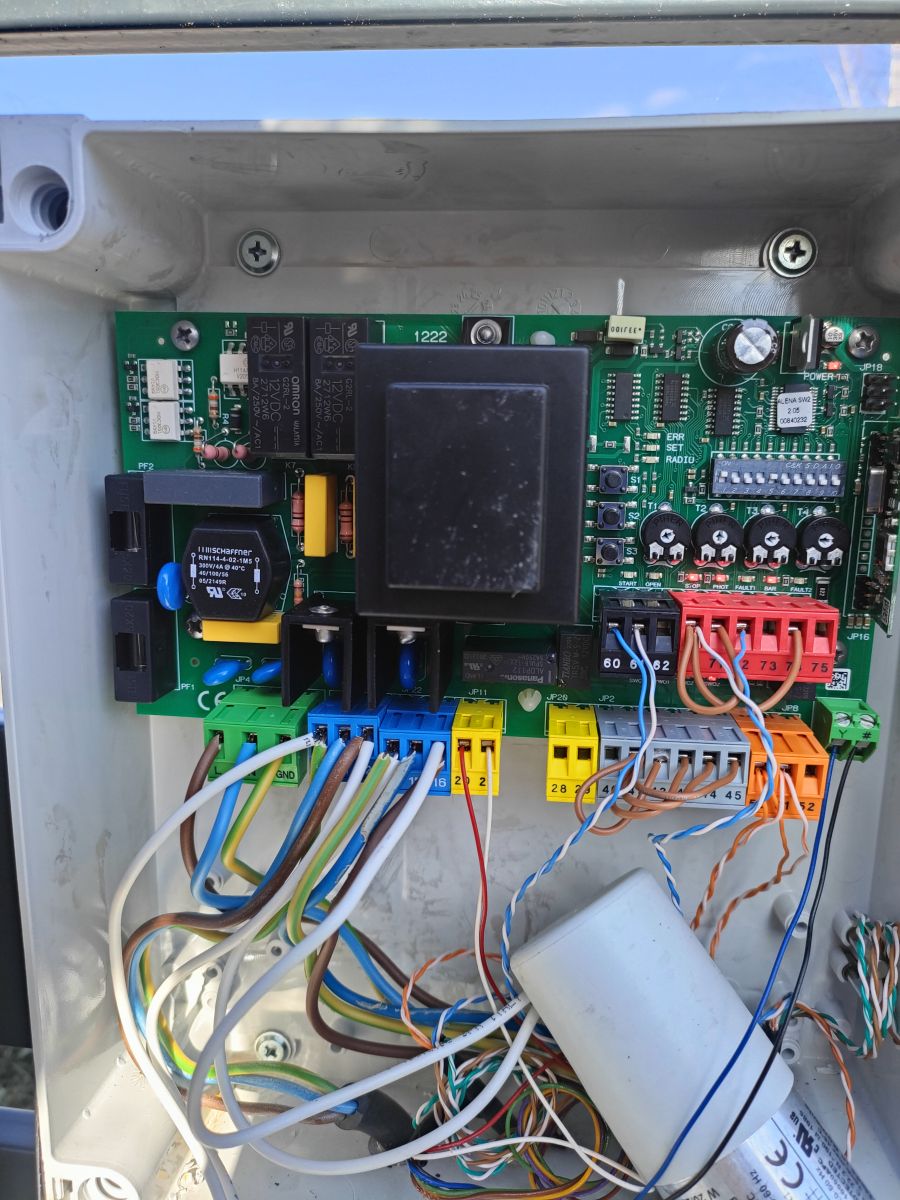

Napisz jaką masz centrale sterującą automatyką bramy podaj markę model lub wstaw zdjęcie centrali.

Np centrale Nice mają w opcja dedykowane ustawienie - oświetlenie pomocnicze którego ustawiamy czas działania. Wtedy wystarczy zwykły przekaznik DC 24V.

sebbr0 napisał:

Chciałbym zrealizować oświetlenie podjazdu, które byłoby włączane i wyłączane z domu oraz automatycznie na określony czas po otwarciu bramy wjazdowej.

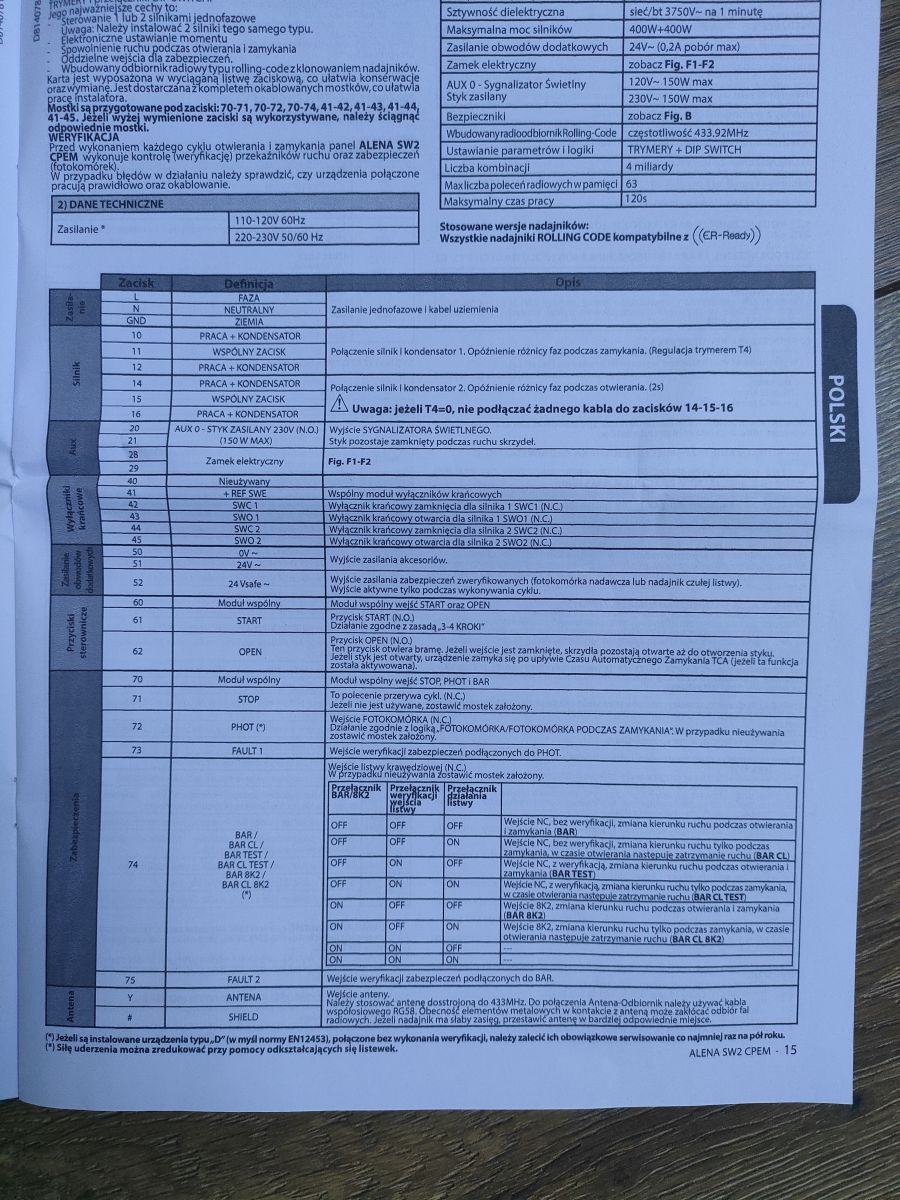

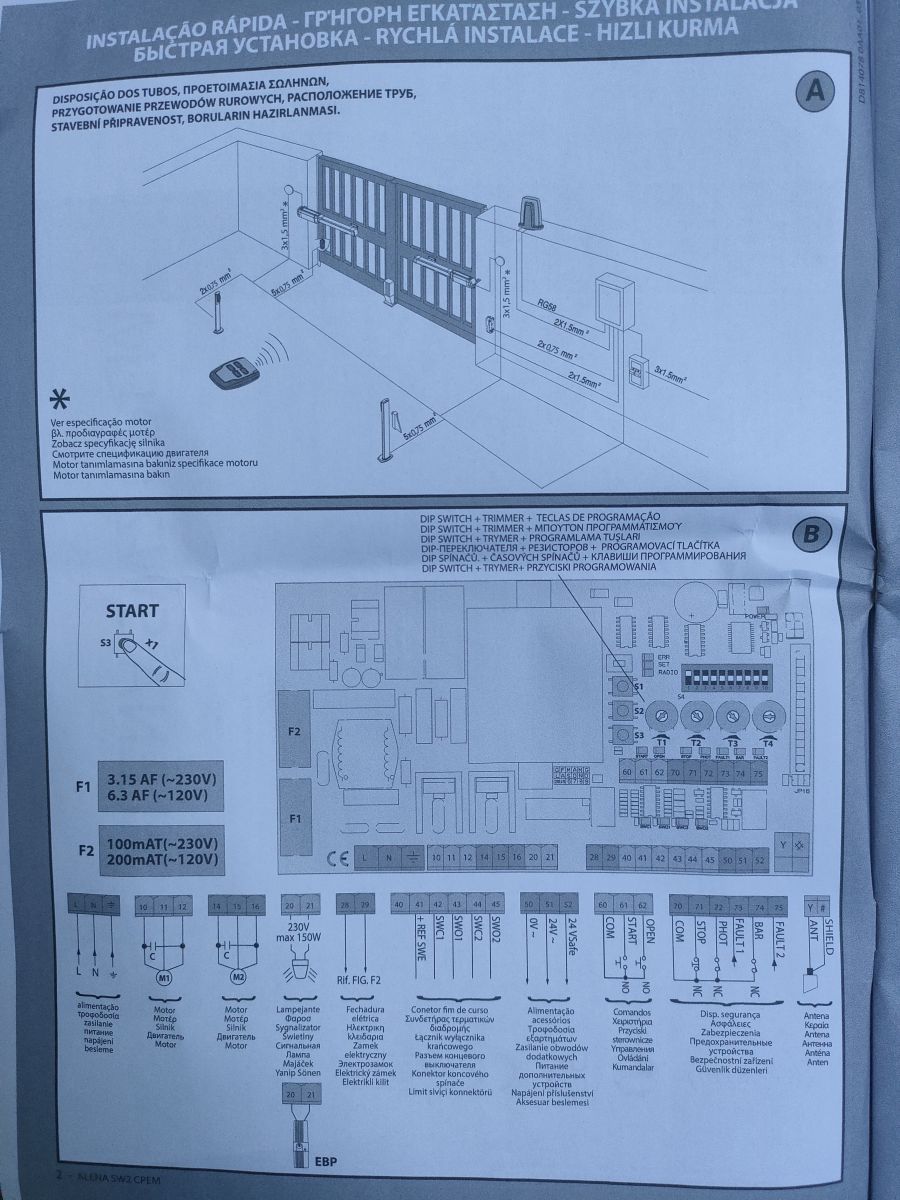

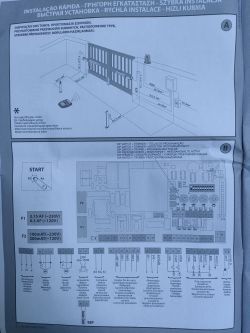

Zaciski 50 i 52 dają napięcie 24V AC na czas cyklu, czyli otwarcia i zamknięcia bramy, jeżeli Ci to wystarczy to można zastosować przekaźnik na 24V AC i za jego pomocą zrealizować oświetlenie.

Dodatkowo c zasówka może być (automat schodowy) i zmierzchówka .

Lub możesz zastosować jakiś przekaznik czasowy.

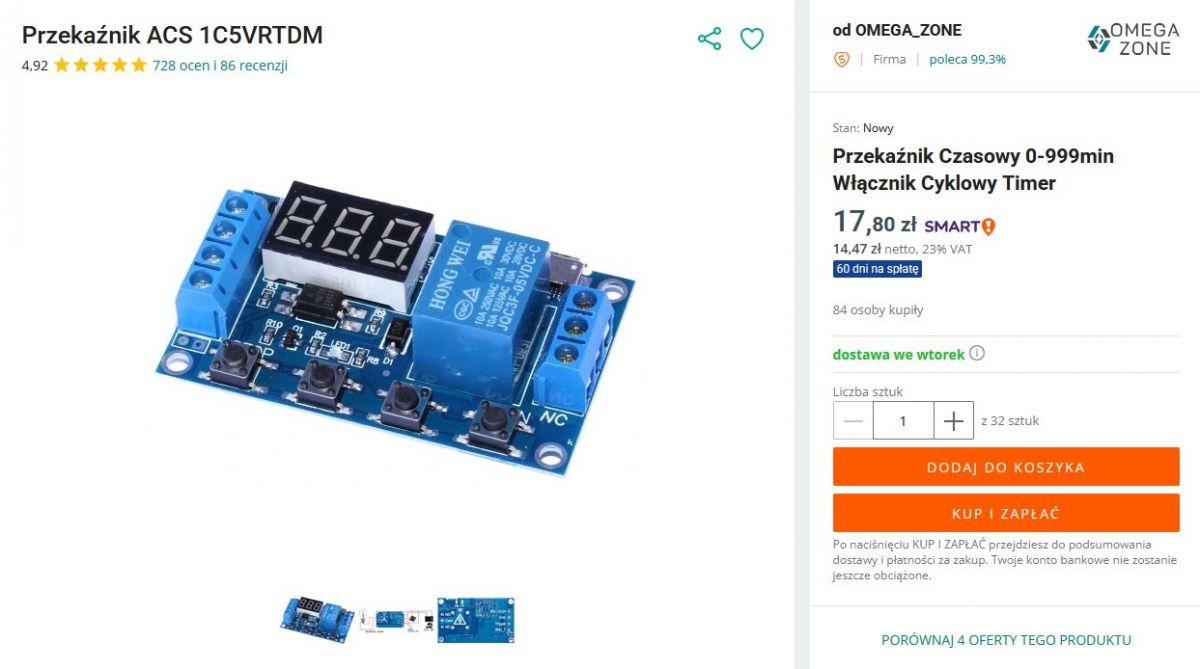

Polecam coś takiego:

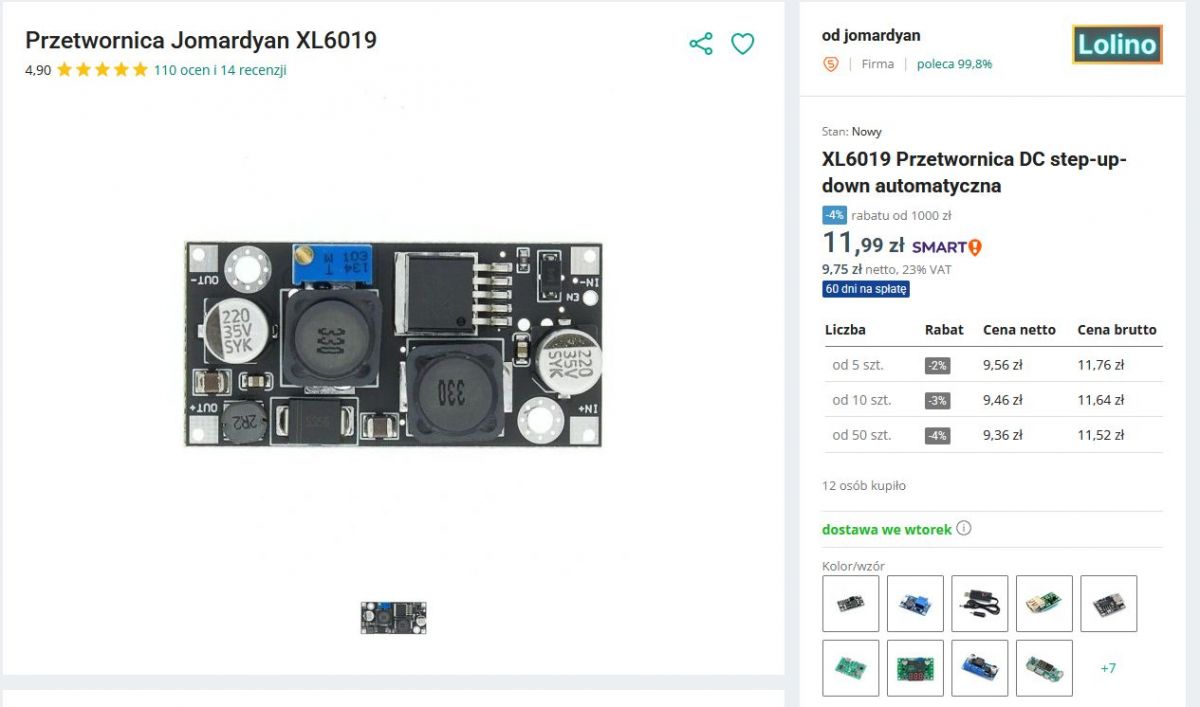

Należ pamiętać iż mimo opisu na płytce PCB zasilanie 5 - 30V to jednak zasilanie powyżej 20V powoduje błędne działanie lub uszkodzenie modułu.

Czyli z racji 24V u mnie on odpada?

Możesz zastosować przetwornicę i obniżyć napięcie do 12V czy 15V i będzie ok.
Mam zastosowaną przetwornice na LM317 aby obniżyć napięcie w bramie garażowej dla zamka ZS40 z 24V na 12V i działa już kilka lat.



Zasilasz przekaznik z 24V przez taką przetwornice na której ustawiasz na wyjści powiedzmy 12V no i masz.
Wyjście 52 podłączasz do przekaźnika DC 24V a przez ten przekaznik przez COM i NO wpinasz Tiger przekaźnika czasowego na którym ustawiasz program 1.0 lub 1.1 i dalej ustawiasz czas jego działania.

No przed chwilą doczytałem o tej przetwornicy, dzięki za pomoc.
A jeszcze jedno, wejście 'triggera' należy zewrzeć z wejściem 6-20V? W moim przypadku.

sebbr0 napisał:

A jeszcze jedno, wejście 'triggera' należy zewrzeć z wejściem 6-20V? W moim przypadku.

Bezpiecznie byłoby to zrobić przez przekaznik a tiger zwierać z +12V po stronie już obniżonego napięcia.

Czyli całość powinna wyglądać tak?

Przekaźnik AC, nie DC, styki 50 i 52 dają napięcie czasowe, na czas cyklu, więc po co ten cały układ, jak już to styki 50 i 51.

Tak, tu chodzi po prostu o impuls, bo chciałem żeby te lampy świeciły się przez minutę, moze dwie od otwarcia bramy.

rokbok napisał:

więc po co ten cały układ, jak już to styki 50 i 51.

Właśnie po to aby lampy świeciły się dłużej niż trwa cykl. Po co oświetlenie podjazdu w trakcie otwarcia ? Wtedy wjeżdżamy autem i gdy chcemy bezpiecznie przejść potrzebujemy oświetlenie oczywiście możemy celować i podczas manewru zamykania przechodzić ale lepiej dać przekaznik czasowy i ustawiać czas oświetlenie indywidualnie.

@sebbr0 trochę schemat masz błędny ponieważ układ nadal będzie działał w trakcie manewru.

Do styku 50 i 52podłączasz przekaznik (cewkę przekaźnika A1 i A2) AC (skoro jest tam napięcie zmienne) a COM i NO przekaźnika używasz do tigera czyli sygnału dla czasówki że ma włączyć lampy na ustawiony czas.

Widzę że z tej centrali raczej nie zasilimy tego przekaźnika czasowego ponieważ tam mamy prąd zmienny więc trzeba poszukać jakiś mały zasilacz lub przetwornice do której podłączymy AC 24 i uzyskamy DC 12V i tam zasilamy przekaznik czasowy. Przekaźnik czasowy musi mieć stałe zasilanie aby mógł podtrzymywać dłużej oświetlenie.

Daro1003 napisał:

Do styku 50 i 50

Tak se neda pane havranek .

50 i 52 literówka ale autor pewnie wie o co chodzi.

Dobrze panowie, bo już za długo męczę ten temat, wybaczcie )
Finalnie w ten sposób?

Czy bierzecie pod uwagę że to będzie zasilane tylko w momencie cyklu bramy, po jego zakończeniu napięcie na styku 52 zanika, czym w dalszym czasie będzie układ zasilany?

rokbok napisał:

Czy bierzecie pod uwagę że to będzie zasilane tylko w momencie cyklu bramy, po jego zakończeniu napięcie na styku 52 zanika, czym w dalszym czasie będzie układ zasilany?

W powyższym poście próbuje właśnie autora uświadomić:

Daro1003 napisał:

Przekaźnik czasowy musi mieć stałe zasilanie aby mógł podtrzymywać dłużej oświetlenie.

Daro1003 napisał:

W powyższym poście próbuje właśnie autora uświadomić:

Daro1003 napisał:

Przekaźnik czasowy musi mieć stałe zasilanie aby mógł podtrzymywać dłużej oświetlenie.

Dlatego wcześniej zaproponowałem zacisk 51.

Ok, to zasilanie z 51 w takim razie

50 51 52 Tam jest AC pamiętaj.

A tak w/g mnie jest to przerost treści nad formą, wystarczy zastosować styk 52 + przekaźnik 24V AC + automat schodowy z regulacją dla podtrzymania lub elektronikę z wentylatora łazienkowego z funkcją potrzymania działania, mam taki w łazience, regulacja do 30 minut.

Wentylator można znaleźć jakiś ze spalonym silnikiem ze sprawnym układem podtrzymania, lub kupić nowy i go rozbroić, kto wie czy nie wyjdzie taniej, prościej i szybciej.

Daro1003 napisał:

50 51 52 Tam jest AC pamiętaj.

Tak, wiem, dlatego napisałem co wyżej.

Dodano po 7 [minuty]:

No i teraz myślę że @sebbr0 ma niezły mentlik w głowie .

Trochę mam, ale myślę że skłonię się ku opcji z automatem schodowym.

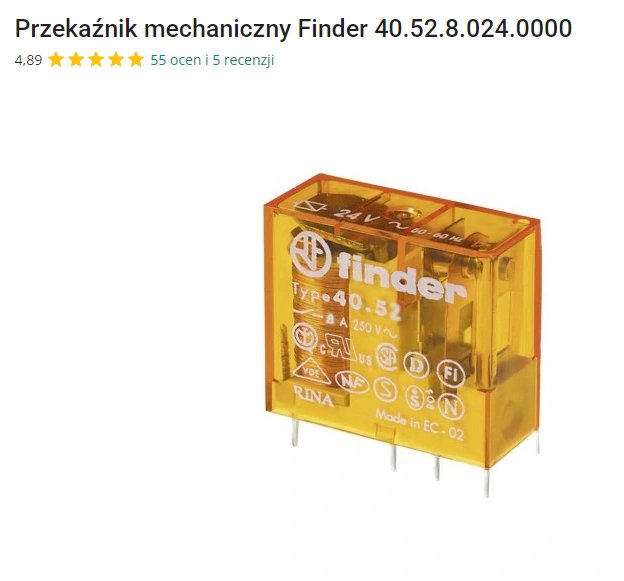

Jeśli chodzi o przekaźnik, to coś tego typu?


https://allegro.pl/oferta/przekaznik-elektromagnetyczny-8a-2p-24v-ac-finder-14998126437

Myśle ze jakiś mostek gretza załatwi sprawę.

To co zaproponowałem nie potrzebuje dodatkowych układów, działa to na klatkach schodowych, wentylator też został zamontowany u mnie pod 230V, nie trzeba było nic prostować.

Wystarczy przekaźnik koniecznie 24V AC, resztę załatwią styki NO przekaźnika odpowiednio połączone z układami o których wspomniałem.

Dobra, dzięki koledzy, jak to wszystko "zajaśnieje", to wypiję wasze zdrowie

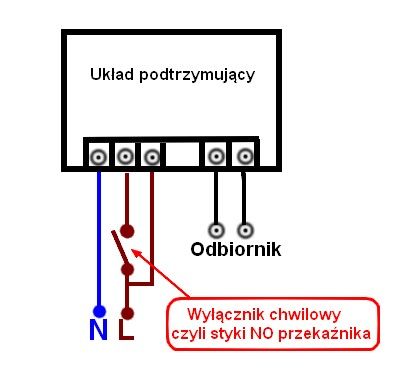

No to może jeszcze obrazowo ogólna zasada podłączenia układu podtrzymującego z zastosowaniem przekaźnika.

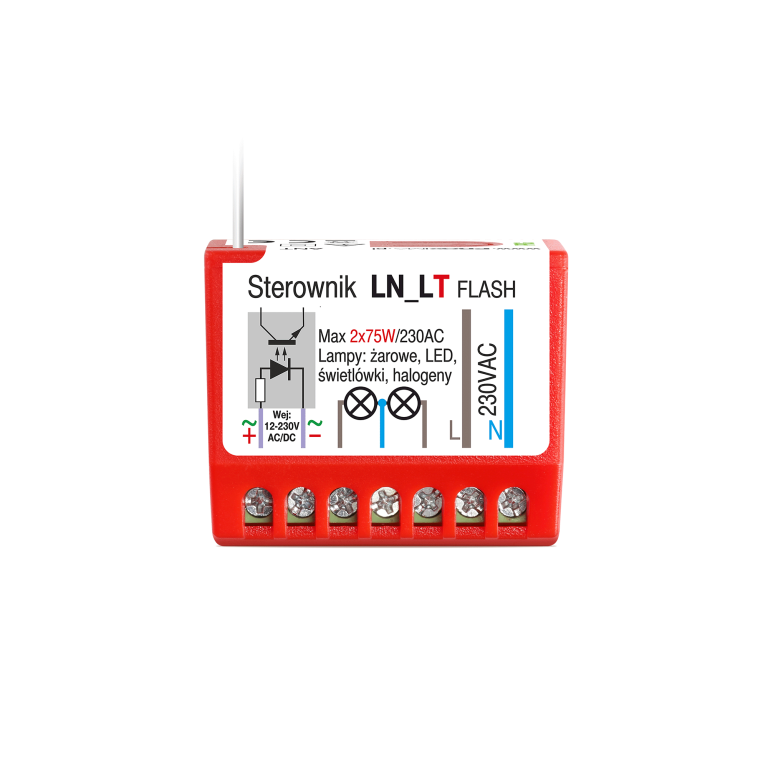

A może mniej kombinacji i więcej funkcjonalności coś takiego by rozwiązało?

moduł podłączony do wyjścia centrali napędu, które steruje lampą sygnalizacyjną, załącza na określony czas dodatkowe oświetlenie (np. oświetlenie podjazdu).
Wejście galwanicznie oddzielone od sterownika, reagujące na pojawiające się napięcie stałe lub zmienne, 12-230V AC/DC, pobudzenie może być przerywane (lampa ostrzegawcza miga).
Współpracuje zmiennokodowo z pilotami z wybraną drogą radiową (należy ją wskazać przy zakupie) + z pilotami z układem HCS 433,92 MHz (analiza części stałej kodu pilota).
Pilotem radiowym można dodatkowo załączyć oświetlenie i skrócić czas świecenia.
Możliwe sterowanie jednym lub dwoma kanałami za pomocą kilku przycisków pilota lub kombinacji przycisków.
Odbiornik superheterodynowy (zasięg do 200 metrów).
Tryby pracy kanału: monostabilny (1-999 s).
Zarejestrowanym pilotem systemowym, można akustycznie odczytać liczbę zaprogramowanych pilotów oraz zdalnie sklonować pilota.
