Bardzo zoptymalizowana konstrukcja pod względem kosztu, BL0937 wiele ułatwia. To dobrze, że takie urządzenia są dostępne w niskiej cenie, nawet jeżeli mają pewne ograniczenia.

Co do szeregowo połączonych rezystorów, chodzi o to aby na takich miniaturowych rezystorach nie przekroczyć dopuszczalnego napięcia i nie doszło do przebicia. Jest to typowe rozwiązanie stosowane w wielu urządzeniach.

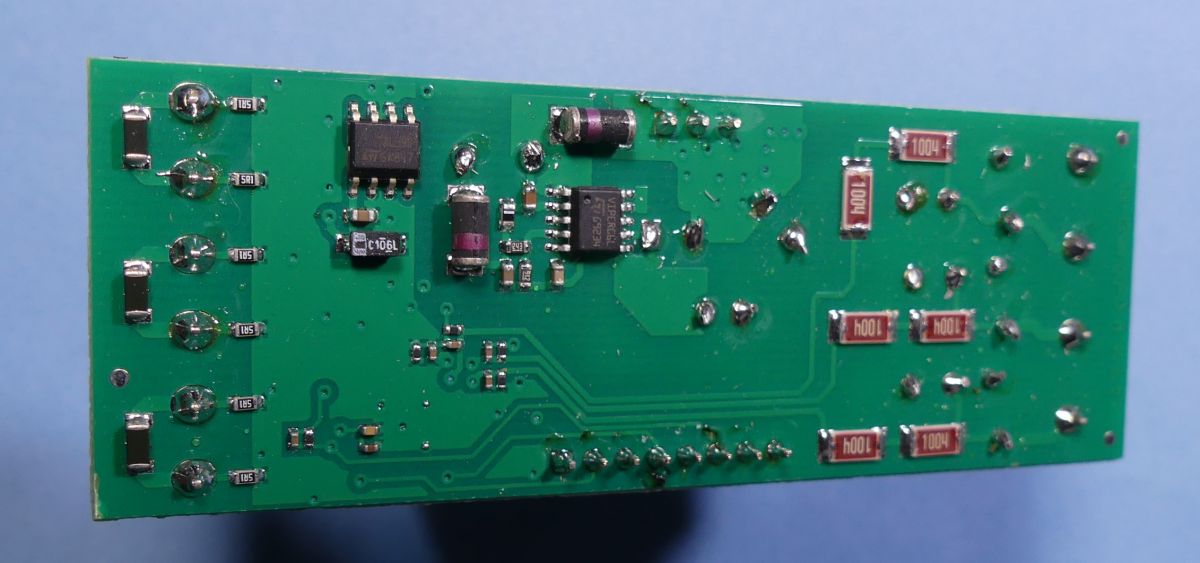

Liczniki energii elektrycznej mają podobną konstrukcję, jednak moim zdaniem większą dbałością została objęta część pomiarowa oraz planowana większa trwałość związana ze starzeniem elementów i ew. udarami napięciowymi. Przykład Wnętrze elektronicznego licznika energii elektrycznej 12EA5rn/1 PAFAL.

>>21575685
Nie wiem z jakiego powodu post trafił tutaj, bo umieściłem go w sekcji o inteligentnym domu. Ale rozumiem, że uznano, że tu pasuje lepiej.
Co do szeregowego połączenia rezystorów, to zapomniałem wspomnieć też o wytrzymałości napięciowej, prawda.

Materiał pasuje do wideoporadników, gdy materiał o licznikach wykorzystywanych do rozliczeń będzie dostępny to też będzie pasował do tego działu. Swoją drogą jestem ciekawy wyników tych prób.

Natomiast co do wspomnianej dystrybucji mocy strat jest ciekawy przypadek, który był kiedyś stosowany i może być nieoczywisty na pierwszy rzut oka. Gdy przetwornice DC/DC nie były powszechne to często wykorzystywane były stabilizatory liniowe. Przykładowo do układu przychodziło zasilanie 12V a do zasilania logiki potrzebne było 5V. Problem pojawiał się gdy elektronika za stabilizatorem pobierała większy prąd. Aby moc strat nie wydzielała się w całości na stabilizatorze liniowym to w linii zasilającej stabilizator (np. wspomniane 12V) włączany był odpowiednio dobrany rezystor. Część mocy wydzielała się na rezystorze i spadek napięcia na stabilizatorze liniowym był mniejszy tak jak moc strat. Taka sztuczka projektantów.

Sztuczka wynikała głównie ze słabej dostępności / ceny półprzewodników, w których ta moc strat miałaby się rozproszyć
Ewentualnie z limitów temperaturowych.

TechEkspert napisał:

Natomiast co do wspomnianej dystrybucji mocy strat jest ciekawy przypadek, który był kiedyś stosowany i może być nieoczywisty na pierwszy rzut oka

W czasach powszechnej stabilizacji liniowej był oczywisty, teraz może już nie jest oczywisty.
