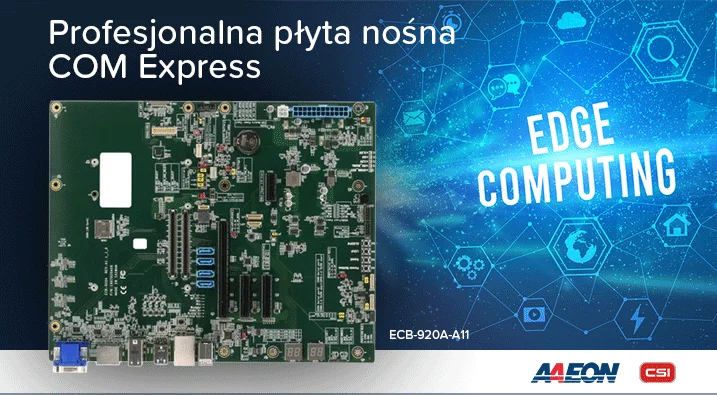

W projektach embedded, gdzie liczy się stabilna architektura, łatwość integracji i możliwość elastycznego rozbudowania systemu, płyta nośna AAEON ECB-920A-A11 stanowi solidną podstawę do tworzenia zaawansowanych platform obliczeniowych. Ten model, zgodny ze standardem COM Express Rev. 3.0 w wariantach Type 6 oraz Type 10, stanowi solidną bazę sprzętową dla modułów procesorowych. A ponadto znacząco przyspiesza czas przejścia od prototypu do gotowego produktu. Dzięki formatowi ATX, bogatej sekcji I/O oraz licznym magistralom rozszerzeń, płyta sprawdza się zarówno w projektach przemysłowych, jak i w rozwiązaniach wymagających intensywnej komunikacji lub zaawansowanej obsługi grafiki.
Kluczowe cechy konstrukcji i pełna charakterystyka techniczna
Najważniejszym elementem wyróżniającym ECB-920A-A11 jest jej zgodność ze standardem COM Express. Zapewnia ona pełną kompatybilność z szeroką gamą modułów CPU. Ponadto zastosowane podwójne gniazdo COM (Row A/B oraz Row C/D) daje możliwość podwójnej instalacji. Zarówno modułów Type 6, dominujących w zastosowaniach multimedialnych i przemysłowych, jak i modułów Type 10, stosowanych często w projektach o mniejszych wymaganiach przestrzennych.
Zastosowana płyta ma format ATX (305 × 244 mm), co ułatwia integrację z typowymi obudowami komputerowymi, systemami chłodzenia oraz zasilaczami ATX. Dzięki temu użytkownik może skupić się na warstwie projektowej, bez konieczności budowania niestandardowej infrastruktury sprzętowej.
Magistrale rozszerzeń – pełna elastyczność integracji
Jednym z najmocniejszych punktów tej konstrukcji jest wyposażenie w trzy sloty PCI Express:
PCIe x16 × 1 — przeznaczony do kart graficznych, akceleratorów AI, FPGA lub innych urządzeń wymagających wysokiej przepustowości,
PCIe x4 × 2 — umożliwiające montaż kart pomiarowych, komunikacyjnych, kontrolerów lub dodatkowych interfejsów.
Tak rozbudowana sekcja PCIe pozwala na projektowanie systemów o wysokiej modularności i znaczącej możliwości rozbudowy w przyszłości. Jest to szczególnie istotne w sektorze automatyki i systemów przemysłowych.
Obsługa wyświetlania — wszechstronne możliwości
Płyta oferuje szeroką paletę interfejsów graficznych, dzięki czemu dopasowuje się zarówno do nowoczesnych, jak i starszych paneli:
• klasyczne VGA (D-Sub 15),
• LVDS dual-channel, umożliwiające obsługę paneli przemysłowych,
• eDP, wykorzystywane w nowoczesnych wyświetlaczach o wysokiej rozdzielczości,
• DisplayPort × 3, które pozwalają na jednoczesną pracę wielu monitorów lub paneli HMI w wysokiej jakości obrazu.
Tak zróżnicowany zestaw interfejsów graficznych otwiera drogę do projektowania systemów multimedialnych, digital signage lub rozwiązań operatorskich, w których wysoka jakość obrazu ma kluczowe znaczenie.
Interfejsy pamięci masowej i porty USB
ECB-920A-A11 wyposażono w cztery porty SATA III 6 Gb/s, co umożliwia tworzenie wydajnych i elastycznych konfiguracji pamięci masowej. Obejmują one zarówno tradycyjne dyski HDD, jak i przemysłowe SSD, a także rozwiązania oparte na macierzach RAID, stosowanych w systemach rejestrujących lub intensywnie przetwarzających dane.
Zestaw ośmiu portów USB obejmuje:
• USB 3.2/2.0 typu A × 4 — zapewniających szybki transfer danych,
• USB 2.0 typu A × 4 — do urządzeń I/O, programatorów, dongli licencyjnych czy urządzeń diagnostycznych.
Szeroka dostępność USB ułatwia integrację urządzeń peryferyjnych zarówno w środowisku laboratoryjnym, jak i produkcyjnym.
Łączność, komunikacja i funkcje przemysłowe
Płyta została wyposażona w pełny zestaw interfejsów przemysłowych, które pozwalają na bezpośrednie podłączenie urządzeń sterujących i czujników:
• 2 porty COM (2-Wire UART Tx/Rx),
• 8-bitowy GPIO,
• magistrale LPC, I²C, SMBus,
• CAN Bus,
• slot microSD,
• port RJ-45 obsługujący 10/100/1000/2500 Base-TX — co daje możliwość pracy z siecią 2.5 GbE, zależnie od modułu COM.
Dopełnieniem wyposażenia jest kodek audio Realtek ALC892. Zapewnia on obsługę wejścia liniowego, wyjścia audio i mikrofonu, co bywa przydatne szczególnie w systemach operatorskich, stanowiskach testowych lub kioskach interaktywnych.
Warunki pracy i niezawodność
ECB-920A-A11 została zaprojektowana jako płyta klasy przemysłowej, zdolna do pracy w wymagających środowiskach:
• temperatura pracy 0°C–60°C,
• temperatura przechowywania –40°C–85°C,
• wilgotność względna 0%–90% (bez kondensacji).
Wytrzymałość ta w połączeniu z zastosowaniem wysokiej jakości komponentów czyni płytę odpowiednią do pracy w systemach ciągłych, wymagających stabilności i wysokiej dostępności.
Zastosowania
Dzięki swojej konstrukcji, bogatemu zestawowi interfejsów oraz pełnej zgodności ze standardem COM Express, ECB-920A-A11 z powodzeniem sprawdza się w systemach przemysłowych i automatyce. Tam, gdzie wymagane są liczne porty I/O oraz stabilna komunikacja z urządzeniami zewnętrznymi. Jest również naturalnym wyborem dla rozbudowanych paneli operatorskich i aplikacji HMI, korzystających z różnorodnych interfejsów wyświetlania. Ponadto w środowiskach developerskich służy jako uniwersalna platforma do prototypowania modułów Type 6 i Type 10. Umożliwia tym samym szybkie przejście od koncepcji do gotowego rozwiązania. Dodatkowo jej szerokie możliwości rozbudowy dzięki slotom PCIe predestynują ją do zastosowań edge computing i instalacji wykorzystujących akcelerację AI. Sprawdza się także w systemach digital signage, infokioskach oraz wszelkich rozwiązaniach wymagających pracy wielomonitorowej. Zaś obecność portów COM, magistrali CAN i linii GPIO może być skutecznie wykorzystywana w projektach komunikacyjnych oraz w aplikacjach odpowiedzialnych za akwizycję danych i obsługę licznych urządzeń przemysłowych.
