Poniższy układ jest w pełni działającym interfejsem PC<>PLC dla sterowników Schneider-Modicon:
• Nano - TSX 07;
• Micro - TSX 37;
• Premium - TSX 57.

Jest on kompatybilny z kablem - symbol: TSX PCU 1030.

Całość została zmontowana na jednostronnej płytce drukowanej o wymiarach 61x41mm. Obudowa to Z-24A (66x47x24mm).
Układ jest zasilany z gniazda TER sterownika (5V DC).

W spakowanym załączniku znajdują się pliki PDF zawierające:
• schemat;
• wzór płytki drukowanej (kompletna dokumentacja);
• etykietę na obudowę;
• fotografie zmontowanego urządzenia.

W przypadku pytań, chętnie odpowiem

Pozdrawiam...

Załączniki:

TSXPCU1030.zip (247.46 KB) Musisz być zalogowany, aby pobrać ten załącznik.

TSX PCU 1030 - Foto.jpg (54.28 KB) Musisz być zalogowany, aby pobrać ten załącznik.

TSX PCU 1030 - Foto inside.jpg (42.2 KB) Musisz być zalogowany, aby pobrać ten załącznik.

TSX PCU 1030 - Foto inside 2.jpg (47.66 KB) Musisz być zalogowany, aby pobrać ten załącznik.

TSX PCU 1030 - Foto PCB.jpg (57.05 KB) Musisz być zalogowany, aby pobrać ten załącznik.

Fajne? Ranking DIY
O autorze
jam_es jam_es

Poziom 24
Offline

Dołączył: 28 Sie 2003

Posty: 491

Pomógł: 75

Ocena postów: 94

Punkty: 10763
Specjalizuje się w: ePlan, robotyka, sterowanie, plc, hmi, scada
jam_es napisał 491 postów o ocenie 94, pomógł 75 razy. Mieszka w mieście Gdynia. Jest z nami od 2003 roku.

REKLAMA
#2 2193882 18 Sty 2006 22:01

ghost666 ghost666

Tłumacz Redaktor

Posty: 11961

Pomógł: 157

Ocena: 10267
Pomocny post? (0)

Post #2
2193882 18 Sty 2006 22:01

Tylko jeszcze zdejmij tą prowizje...

Promuję tematy:
05.08.2024 Jakie strategie przyciągania talentów do branży półprzewodnikowej są skuteczne w 2024 roku?
02.08.2024 Microchip prezentuje nowe układy PIC64 dla aplikacji wbudowanych i kosmicznych
30.07.2024 Tenstorrent Quiet Box: Nowa stacja robocza AI dla deweloperów
27.07.2024 Impulsowa depozycja laserowa (PLD) w masowej produkcji półprzewodników
25.07.2024 Te podstępne diody i ich wpływ na działanie układów analogowych
#3 2194041 18 Sty 2006 22:32

jam_es jam_es

Poziom 24

Posty: 491

Pomógł: 75

Ocena: 94
Autor tematu Pomocny post? (+2)

Post #3
2194041 18 Sty 2006 22:32

ghost666 napisał:
Tylko jeszcze zdejmij tą prowizje...

Drogi Forumowiczu - niech ta skromna prowizja będzie wynagrodzeniem mojej pracy
Mam nadzieję, że układ podany na tacy przyda się wielu automatykom...
REKLAMA
#4 2194194 18 Sty 2006 23:09

ghost666 ghost666

Tłumacz Redaktor

Posty: 11961

Pomógł: 157

Ocena: 10267
Pomocny post? (0)

Post #4
2194194 18 Sty 2006 23:09

Wynagrodzenie wynagrodzeniem, regulamin regulaminem .
Ale, jak dla mnie, ok, bo chciałem tylko zobaczyć zdjęcie zmontowanego urządzenia - jak zawsze śliczne i profesjonalne.

Promuję tematy:
05.08.2024 Jakie strategie przyciągania talentów do branży półprzewodnikowej są skuteczne w 2024 roku?
02.08.2024 Microchip prezentuje nowe układy PIC64 dla aplikacji wbudowanych i kosmicznych
30.07.2024 Tenstorrent Quiet Box: Nowa stacja robocza AI dla deweloperów
27.07.2024 Impulsowa depozycja laserowa (PLD) w masowej produkcji półprzewodników
25.07.2024 Te podstępne diody i ich wpływ na działanie układów analogowych
#5 2195855 19 Sty 2006 14:48

Medeis Medeis

Poziom 21

Posty: 564

Pomógł: 25

Ocena: 18
Pomocny post? (0)

Post #5
2195855 19 Sty 2006 14:48

Heh... i co tu ogladac?

Tez sobie moge i to w ciagu kilkunastu minut wsadzic kabel do plastikowej puszeczki druknac etykiete i "włala" Do tego walnac plik z dokumentacjaza iles tam punktow...

a tak apropos... --> https://www.elektroda.pl/rtvforum/topic197893.html
#6 2197918 19 Sty 2006 23:23

jam_es jam_es

Poziom 24

Posty: 491

Pomógł: 75

Ocena: 94
Autor tematu Pomocny post? (0)

Post #6
2197918 19 Sty 2006 23:23

Na specjalne życzenie Forumowicza Medeis umieściłem dodatkowe fotografie interfejsu, aby udowodnić, że nie jest to "plastikowa puszeczka z kabelkiem" i diodkami oraz poświęciłem jej wykonaniu "trochę" więcej czasu niż "kilkanaście minut" - voilà
Przy okazji proszę nie osądzać pochopnie zawartości pliku z dokumentacją. Radzę go najpierw ściągnąć, a jeśli jest Panu żal kilku punktów, to proszę podać maila - prześlę go na priva

BTW - tak się spieszyłem z montażem układu, że nie zdążyłem umyć płytki
#7 2198010 19 Sty 2006 23:47

karlos79 karlos79

Poziom 33

Posty: 1768

Pomógł: 254

Ocena: 77
Pomocny post? (0)

Post #7
2198010 19 Sty 2006 23:47

Witam
No bardzo fajny projekt
Dobrze by było gdybyś jeszcze dołączył do dokumentacji pinout kabla i jak go wlutowac w płytke.
Moja ocena 9 na 10 za kabel
Pozdrawiam
#8 2198219 20 Sty 2006 01:14

jam_es jam_es

Poziom 24

Posty: 491

Pomógł: 75

Ocena: 94
Autor tematu Pomocny post? (0)

Post #8
2198219 20 Sty 2006 01:14

Witam i dziękuję za cenne uwagi

Opis kabla jest wykonany słownie (plik: TSX PCU 1030 - List of components). Mimo tego postanowiłem uaktualnić dokumentację o jego schemat.
Poniżej zamieszczam screen'a pinout'u kabla dla osób, które już ściągnęły poprzednią wersję opisu.

Pozdrawiam

Załączniki:

TSX PCU 1030 - Cable.jpg (33.59 KB) Musisz być zalogowany, aby pobrać ten załącznik.
#9 2198497 20 Sty 2006 08:54

karlos79 karlos79

Poziom 33

Posty: 1768

Pomógł: 254

Ocena: 77
Pomocny post? (+1)

Post #9
2198497 20 Sty 2006 08:54

Witam
Teraz oceniam na 10
Miłego dnia
#10 4873220 04 Mar 2008 19:15

paolo paolo

Poziom 12

Posty: 15

Pomógł: 1

Ocena: 3
Pomocny post? (0)

Post #10
4873220 04 Mar 2008 19:15

witam! mam pytanko do jam_es. mianowicie, czy ten układ ma osobne zasilanie, czy pobiera je z PC ??
#11 4963902 28 Mar 2008 08:12

samseven samseven

Poziom 2

Posty: 2
Pomocny post? (0)

Post #11
4963902 28 Mar 2008 08:12

you can try this one too http://download-v5.streamload.com/-ZUkkxo1~y3...FileManager/plc%20tsx%20cable.zip?action=save
if you have any problem tell me

Załączniki:

barqomotor.blogfa.com 150.jpg (5.06 KB) Musisz być zalogowany, aby pobrać ten załącznik.
#12 4963907 28 Mar 2008 08:22

samseven samseven

Poziom 2

Posty: 2
Pomocny post? (0)

Post #12
4963907 28 Mar 2008 08:22

u can try this for SIEMENS PLC PLC 200. 300
interface PLC cable
http://download-v5.streamload.com/a8sYJ5_1%7E.../FileManager/plc%20s7%20cable.zip?action=save

if you have any problem tell me

Dodano po 5 [minuty]:

u can try this for SIEMENS PLC PLC 200. 300
interface PLC cable
http://download-v5.streamload.com/a8sYJ5_1%7E.../FileManager/plc%20s7%20cable.zip?action=save

if you have any problem tell me
#13 6289945 16 Mar 2009 17:54

rampage rampage

Poziom 10

Posty: 30

Ocena: 3
Pomocny post? (0)

Post #13
6289945 16 Mar 2009 17:54

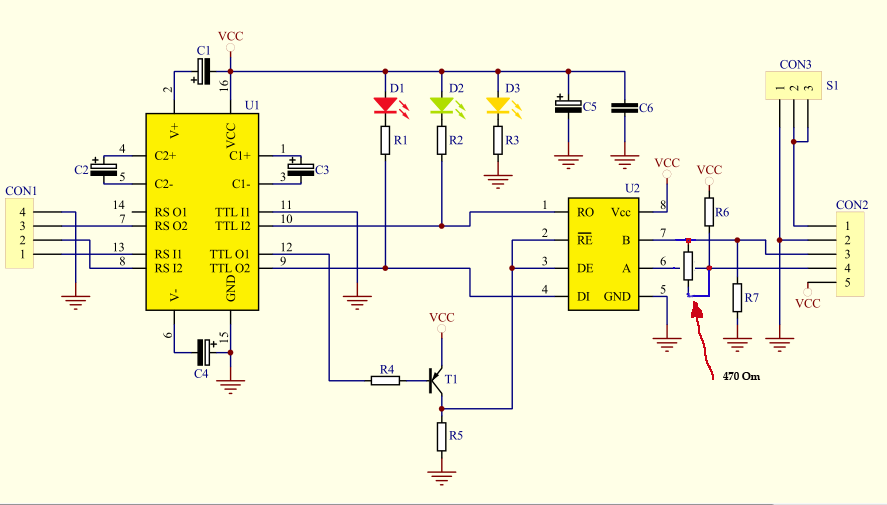

Witam. Kabel poskładałem od podstaw. Wszystko dokładnie tak jak na schematach z jedną drobną różnicą - przeanalizujcie sobie dokładne ze schematu gdzie wrzucić CBE tranzystora (jest odwrotnie niż sugeruje to PDF z naniesionymi kształtami elementów), czyli dokładnie tak jak na zamieszczonym w pierwszym poście zdjęciu od autora projektu.

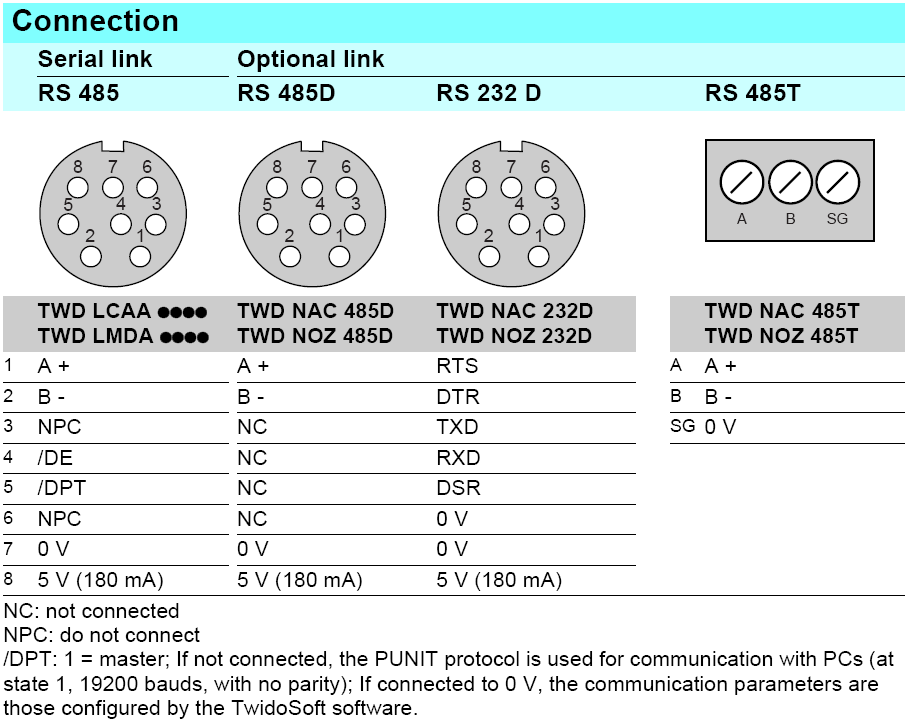

Sporo naszukałem się również informacji co do poprawnej numeracji pinów złącza mini-din, dlatego też zamieszczam w załączniku poprawną rozpiskę złącza dla sterowników TSX Micro i Twido.

Chciałem podziękować autorowi za projekt - oszczędził mi wiele pracy, jest wykonany nadzwyczaj solidnie, starannie i wyczerpująco. Można praktycznie wyłączyć mózg robiąc ten kabel Dzięki!

Pozdrawiam, Karol
#14 6514367 10 Maj 2009 21:20

pasta20 pasta20

Poziom 15

Posty: 238

Pomógł: 1

Ocena: 23
Pomocny post? (+1)

Post #14
6514367 10 Maj 2009 21:20

Ciekawy schemat ale gdzie optoizolacja ;/
Tak ogólnie to ja szukam konwenter na usb z wyjściem na rs232/ 485 może być z przełącznikiem no i oczywiście optoizolacja.

Dodam że chciałbym użyć pospolitego FT232R.

Pozdrawiam.
#15 7233209 08 Lis 2009 19:03

pasta20 pasta20

Poziom 15

Posty: 238

Pomógł: 1

Ocena: 23
Pomocny post? (+1)

Post #15
7233209 08 Lis 2009 19:03

Witam mam pytanko czy przy komunikacji modbus rtu jest opto izolacja w falowniku.
Pytam się ponieważ chcę połączyć falownik z sterownikiem twido.
Pozdrawiam.
#16 15779132 30 Cze 2016 21:34

kardinalus kardinalus

Poziom 9

Posty: 5

Ocena: 2
Pomocny post? (+2)

Post #16
15779132 30 Cze 2016 21:34

za pomoca tego kabla nie moglem wrzucic do sterownika TSX NANO program, co tylko nie robilem wywalal blad komunikacji. Po wlutowaniu rezystorka wszystko poszlo.
