Problem z odczytem na ICL7106 (chyba wina zasilania?)

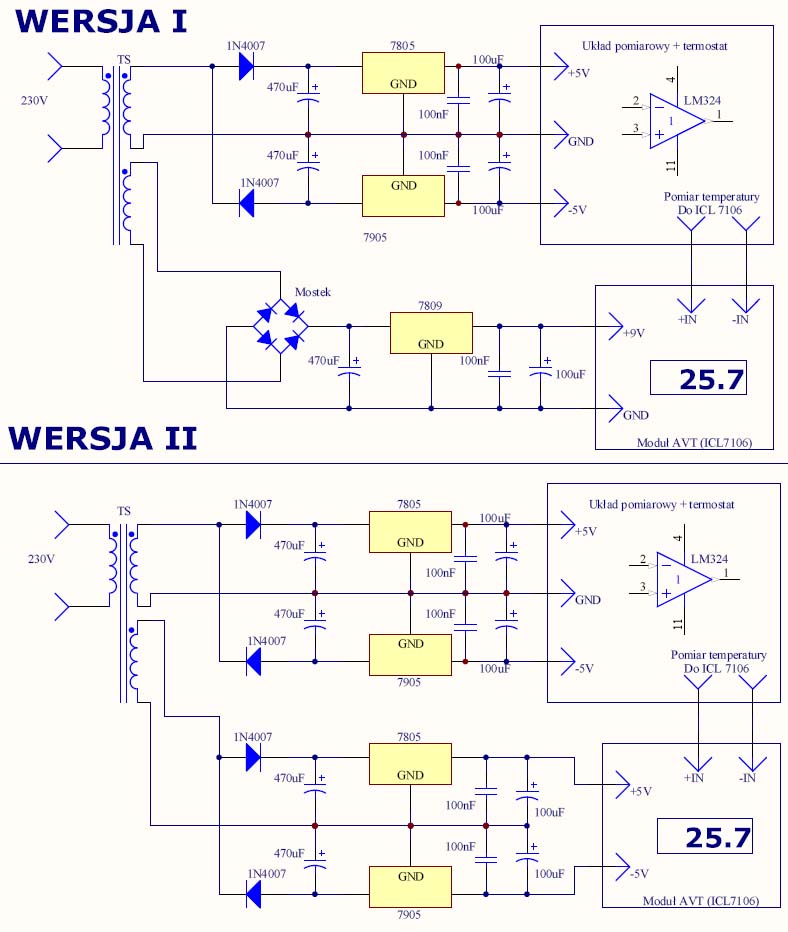

Witam, zaprojektowałem sobie na podstawie kilku schematów termostat do akwarium. w zasadzie całość działa dobrze bez problemów. Jednak jest jeden kłopot z odczytem temperatury, który odbywa się na woltomierzu panelowym z AVT http://sklep.avt.com.pl/go/_info/?id=7685 Odczyt po skalibrowaniu całości urządzenia jest poprawny, ale co jakiś czas moduł miernika „świruje” pokazując dziwne wartości. Dzieje się to cały czas na przemian z prawidłowym wskazaniem i pokazują się rożnie nieznane wartości (przykładowo jeśli jest temperatura 25.7 to na wyświetlaczu LCD widać 25.7 > 00.3 > 25.7 > 10.8 > 25.7 > 18.2 > 25.7 > 12.8 > 25.7 > 09.4 > 25.7 itd.) odbywa się to w rożnych odstępach czasu w przedziale od 0.5s do 5s. Dodatkowo podłączyłem drugi multimetr ustawiony na pomiar napięcia do 200mV i w nim odczyt jest stabilny bez zakłóceń. Doszedłem zatem do wniosku, że problem tkwi prawdopodobnie w zasilaniu samego modułu. Na próbę zrobiłem 2 różne wersje zasilania tego modułu, gdzie wszystko wydaję się być dobrze, ale w obydwu przypadkach efekt „świrowania” występuje. W załączeniu dodałem owe rozwiązania zasilania, które w zasadzie nie powinny powodować problemów, układy są celowo zrobione na zupełnie oddzielnym uzwojeniu transformatora oraz osobnym prostowniku i stabilizatorze, co zapewnia zgodność z założeniami producenta oraz notą katalogową układu ICL7106. Jedynie układ miernika zasilony z baterii 9V (6F22R), nie powoduje zakłóceń w odczycie temperatury, stąd przekonanie o wadliwej konstrukcji mojego zasilania.

Bardzo proszę o poradę co do moich wersji zasilania bo w zasadzie skończyły mi się pomysły na ustabilizowanie tego woltomierza (ekranowałem już przewody, moduł), a użycie baterii dla samego miernika w urządzeniu zasilanym z sieci wydaje mi się nieco absurdalne.

P.S. Układ samego miernika panelowego LCD to klasyczna aplikacja układu ICL7106 z połączonymi na stałe pinami IN-LO, REF-LO, COMMON, stąd rozwiązanie zasilania odbywa się na odrębnym obwodzie i uzwojeniu transformatora.

Wszystko na to wskazuje że zasilanie jest wadliwe, ale w wersji I układu zasilania dany jest mostek Gretz'a. Spróbuję zaraz w tym wariancie pierwszym zwiększyć pojemność.

EDIT: Po dołożeniu kondensatorów 1000µF do 470µF oraz 100µF – brak rezultatu.

No też bym tak chciał, ale wówczas nie uzyskam napięcia symetrycznego +5V / -5V, a te z kolei jest niezbędne do zasilania LM324 (termometr + termostat).

Nie wiem czy to dobry trop z napięciem zasilania LM324, bo nie widzę związku z wariującymi odczytami ICL-a. Skoro zasilam LM-a tak jak na załączonym schemacie (moja aplikacja wymaga +5V i -5V względem masy), a ICL-a zasilam baterią to jest dobrze. Poza tym prostownik to tam jest tyle ze jednopołówkowy co w tej konstrukcji sprawdza się raczej dobrze (część termostatu i termometru działa bez problemu). Napięcia na trafie patrząc od góry to 19V i 13V.

W końcu doszedłem do rozwiązania tego problemu, choć początkowo nie wierzyłem w związek zasilania LM324 z wariującymi odczytami, co w końcu okazało się mylnym postępowaniem. Zrobiłem jeszcze jeden test polegający na zasileniu samego modułu woltomierza z mojego zasilania jak na schemacie i podanie do pomiaru napięcia z baterii, okazało się że odczyt jest stabilny i nic złego się nie dzieje. Dobrałem się do zasilania części z LM-em, gdzie prostownik jest jednopołówkowy. Z uwagi na brak możliwości przebudowania tej części, która według wszelkich dostępnych schematów jest poprawna, zacząłem porównywać swój schemat z innymi zasilaczami symetrycznymi, okazało się że w jednym ze znalezionych schematów przy diodach prostownika wpięto równolegle niewielkie pojemności (100nF). Zaryzykowałem, nie mając nic do stracenia, ten wariant w mojej konstrukcji co okazało się kluczem do sukcesu – odczyt na ICL-u poprawny i stabilny jak skała.

Dziękuję zatem koledze @piotrus za dobry trop i pomoc udzieloną w tym temacie.

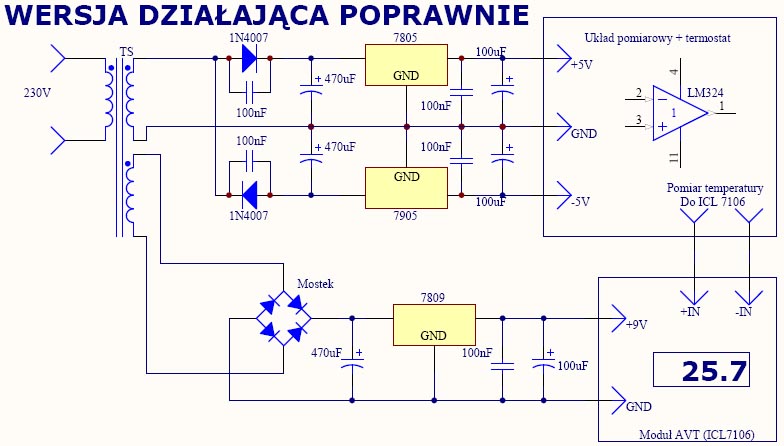

W załączeniu schemat poprawnie działającego układu.
