Unitra Fonica M-123 szafa grająca z 1973 – szukam schematów i instrukcji serwisowej

Question

Jakiś czas temu odkupiłem ze szkoły
szafę grającą z 1973 unitra fonica
M-123 ponieważ była w szkole jest
srasznie zniszczona(część mechaniczna)
a ja nie mam żadnego schematu
lub raczej rysunków konstukcji mech.
Jżeli ktoś widział w sowim życiu
coś takiego byłbym wdzięczny za każdą
informację o tym sprzęcie
Schemat intrukjcę serwisową itp.

gsmok · Answer

Witam
Ponieważ urządzenie jest wyjątkowo rzadkie proponuję zadać to pytanie dodatkowo na forach specjalizujących się w retro radiotechnice, np na:
http://www.fonar.com.pl
i podobnych. Może wówczas znajdzie się ktoś kto posiada taką dokumentację.

Vault Dweller · Answer

Ja tam na elektrodzie znalazłem schemat ustrojstwa zwanego Radiola ZR100, napędzała ta kobyła kiedyś dawno temu radiowęzeł w mojej podstawówce. Daję ci linka byś mógł sobie bezpośrednio ściągnąć ten schemacik https://www.elektroda.pl/rtvforum/download.php?id=10917
Wiem że może jest jakaś różnica w schemacnie ale jakbyś mógł dać zdjątka tej kolumbryny to zobaczę jak to wygląda. Może to jednak radiola? :-)

Właściwie o co chodzi z tą częścią mechaniczną? Obudowa i chassis?

Postscriptum: znalazłem na Allegro aukcję jakiegoś antycznego ustrojstwa którego zdjęcie daję tutaj:

Narcyz2 · Answer

Mam schemat tej skrzyni. Dodatkowym elementem dodatkowo instalowanym w szafie. mogę schemat przysłać. Narcyz 2

wada · Answer

Koledzy - nie róbcie OFFTopic z tego tematu i czytajcie ze zrozumieniem. Autor wyraźnie pisze o szafie grającej - a nie radioli. A od 24 Maj 2003 jest już dawno pewnie naprawiona. A autorowi pewnie najpierw zaczął od dokładnego oczyszczenia mechanizmu i tysiąca styków, i przesmarowania wszystkiego mechanicznego olejem wazelinowym - trochę czasu na to zeszło.

Narcyz2 · Answer

Mam taki schemat. Odezwij się Narcyz2

James25 · Answer

Witam to ja lecz musiałem zarejestrować się pod innym nickiem ponieważ tamtego nie pamiętałem.
Bardzo proszę o wysłanie schematu szafy grającej Unitra M 123, ponieważ nie mogę jej wpełni urchomić.Schemat proszę wysłać na mojego emaila:james_26@o2.pl.Proszę o jak najszybsze przesłanie schematu do tej szafy
Z góry dziękuję i pozdrawiam:)

Litwin · Answer

Tu zobacz :

James25 · Answer

Ja potrzebuję schematu całej szafu Unitra M 123.Bardzo proszę o odpowiedź tu na forum lub na emaila : james_26(_at_)o2.pl Gadu-Gadu:6142820. Pozdrawiam:)

James25 · Answer

Witaj Narcyz2 Mam prośbę wysłałbyś mi ten schemat. Bardzo proszę Jeśli możesz odpisz na gg lub na forum Z góry dziękuję i pozdrawiam. James25

DJ Max · Answer

Koniecznie tu na forum, żadnego e-maila. Po to jest forum, żeby nań pisać. Potem ktoś wejdzie, będzie dyskusja i... schematu brak. Bez sensu. Internet daje nam takie możliwości przechowywania plików, że nie ma co wysyłać tego na e-mail.

James25 · Answer

Ma ktoś schemat do tej szafy?? Chodzi mi o szafę Unitra M 123

Zolt-An · Answer

Mam pełną i szczegółową serwisówkę tak do tej szafy (M122, 123) jak i wcześniejszego modelu M-110.

Jeżeli Cię to nadal interesuje to proszę o kontakt poprzez forum.

Zeskanuję lub skseruję.

Za niedługi czas opublikuję opisy samej szafy i szczegółowy wzmacniacza M-123, 124 na www.fonar.com.pl

Dopisek:

Tu mota, Łojcowie :wink:

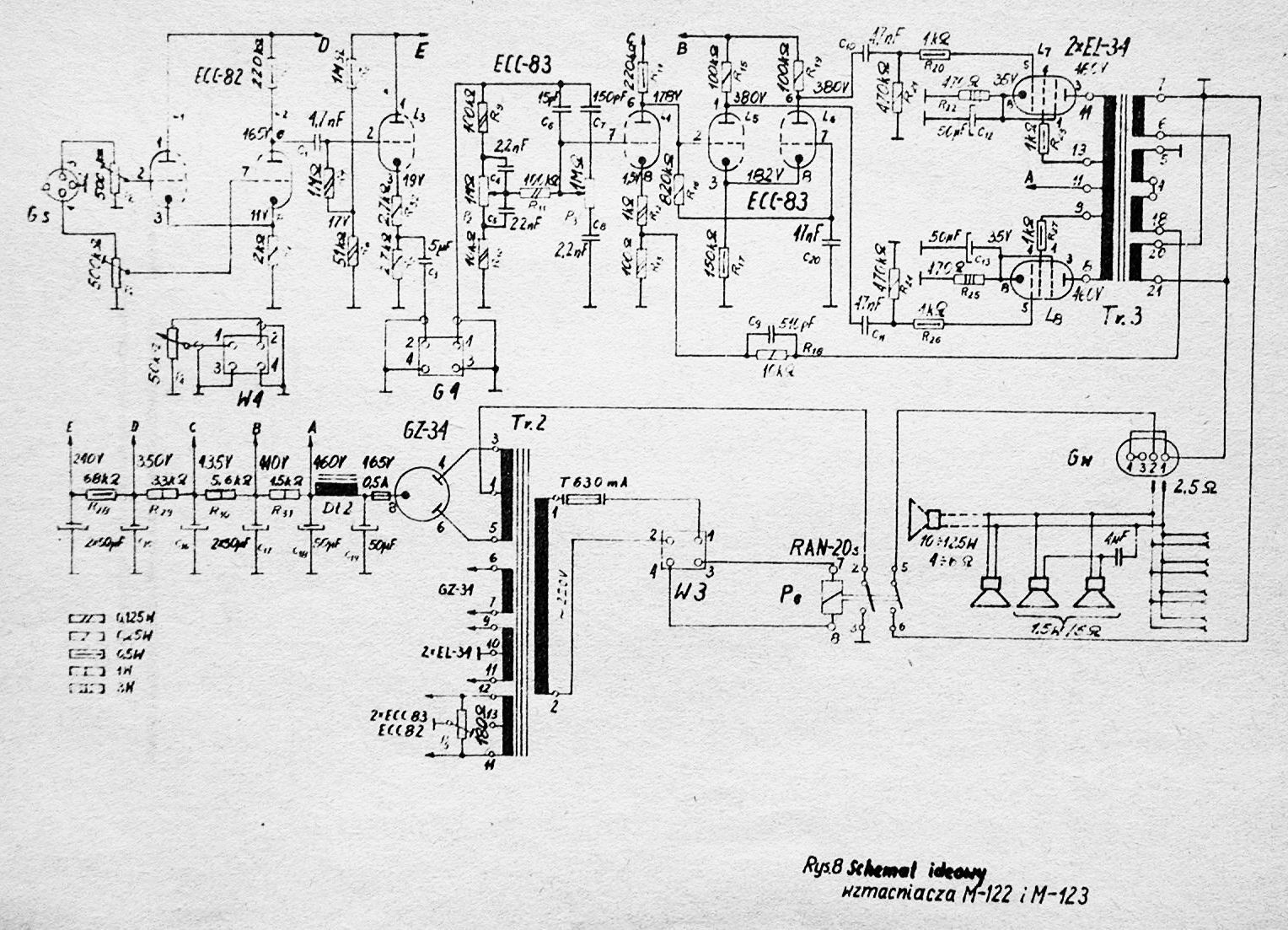

, oryginalny - pochodzący z wspomnianej na wstępie postu serwisówki - schemat wzmacniacza M122, 123:

https://obrazki.elektroda.pl/68_1250282545.jpg

lub

http://www.zamekgliwice.pl/fotomat/files/15/M122%2C%20123%20schemat.jpg

skywalker · Answer

Szafę odsprzedałem parę lat temu za 30zł (za tyle ją kupiłem) bo nie miałem serca jej rozgrzebywać w ciemno, to głównie mechanika, szafka którą posiadałem była w stanie dobrym, obudowa nie zniszczona tylko zakurzona, z tym że wyrwano elementy transportu płyt, ramie latało luźno na osi i nie było wkładek z igłami. Temat warto zostawić otwarty bo wiele osób będzie szukało tu informacji. Pisał do mnie jeden Norweg prosząc o rozmieszczenie lamp wzmacniacza. Szaf tych było trochę w Polsce i jak się okazuje za granicą. Dokumentacje są bezcenne zwłaszcza że nie ma już fabryki fonica.
http://www.jukebox-world.de/Forum/Archiv/Europa/Fonica.pdf

Zolt-An · Answer

Pełny opis (z oryginalnym fonikowskim schematem) wzmacniacza do tej szafy grajacej M122, 123 zamieściłem, pod koniec 2009r., na Fonarze w Galerii. Dokumentacje serwisową i tej szafy i jeszcze starszej jej poprzedniczki M110 (Meloman) także posiadam. Pzdr. Zoltan

Zolt-An · Answer

Fabryczna Instrukcja serwisowa Fonicy dla szafy M123, 124 -> [Zamierzającym pouczać mnie o zasadach i prawidłach edycji postów (np. ich scalaniu): Niestety wiadomość jest zbyt stara aby można ją było edytować]

Hunter61 · Answer

Witam.Jeśli ktoś szuka takiej szafy,to mam taką,kompletną w zupełnie niezłym stanie.Tel 691375847
