Jak dobrać tranzystor do sterowania silnikiem krokowym 1A 24V z ATmega?

Question

witam chcialbym wysterować silnik krokowy o parametrach prad 1A napięcie 24V i moje pytanie jaki tranzystor wybrac znalazlem bd139 natomiast chyba bezposrednio nie powinenem bazy podpinac pod pin uC, pomyslalem o ukladzie darlingtona i pomysl jest taki pin uC->uln2803->rezystor...

Balu · Answer

Ja bym dał rezystor na wejścia uln2803 (ponoć nie trzeba, zawsze daje - jeszcze się nie przejechałem).
Co do rezystora do bc139... wiesz jaki ma być prąd Emitera -> (hfe+1)*Ib=Ie dalej już chyba łatwo:)
A ten tranzystor troche dupiaty, że się tak wyrażę

Weź lepiej jakiś polowy:> Wtedy odpada Ci uln, mniej ciepła się wydzili...

GienekS · Answer

Ja zaproponowałbym BUZ11, tani i podpinasz go do procka bezpośrednio (bo to MOSFET) i po kłopocie. Pod warunkiem że procek ma zasilanie 5V a nie niższe.

marenc · Answer

Witam, zrobiłem sterowniki silników(słabych 0,8A/fazę) na układzie ULN. Efekt jest taki, że już jedna kostka się spaliła(padły 2 wspólne kanały).

Dużo lepszym rozwiązaniem jest tranzystor MOSFET, który ma straty mocy tylko podczas zmiany stanu pracy. Można go wysterować bezpośrednio z uC(jak już wspomniał kolega).

Na dniach moją instalację przerobię właśnie w oparciu o BUZ11

Konto nie istnieje · Answer

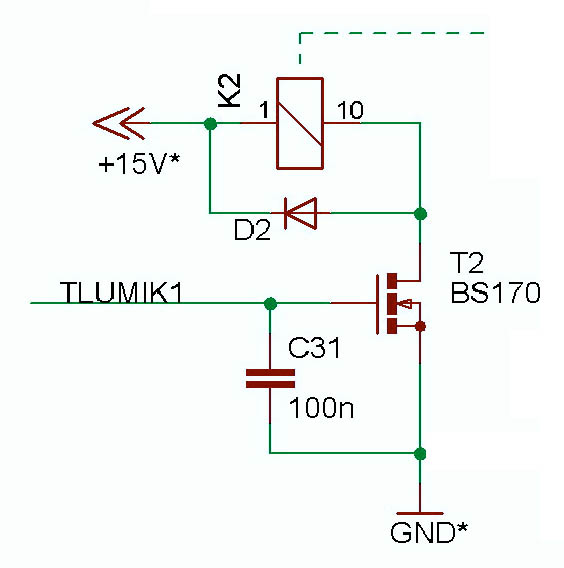

Ja proponowałbym coś tego typu - u mnie pracuje układ jako klucz czy też załączanie przekaźników. Tranzystor mocniejszy i działa załączanie logiczną 1

KRZAG · Answer

wg tego artykułu 5V może być za niskim napięciem do wysterowania buz11 czy może się mylę? i ponownie zapytam jak wyliczyc opornik dla buz 11 v=24V i max 1-2A

marenc · Answer

Przy 5V uzyskasz maksymalnie 15A ... to mało?

(tak wynika z tego PDF'a - sprawdź w dokumentacji

)

//Uds ~ 0V
//Us = 12V; napięcie uzwojenia
//Ur = 12V
//I = 1A
//
//R = 12V/1A = 12R(12 Ohm)
//P = 12V*1A = 12W
//
//Do całkowicie poprawnych obliczeń powinno się wziąć do obliczeń rezystancję uzwojenia fazy. Niech ktoś na wszelki sprawdzi te "obliczenia"

KRZAG · Answer

znalazlem w domu IRF740 Czy jak dam PIN.out->10KOhm->IRF740->silnik to mogę uznać za połączenie poprawne?

Dr_DEAD · Answer

100 Ohm a nie 10KOhm. Tranzystor od strony pinu uC będzie widziany jako Kondensator. Nie wiem ile ten twój tranzystorek ma pojemności ale są to wartości rzędu: 8pF (bardzo małe mosfeciki) - 10nF (spore mosfeciki). BUZ11 np. ma 2nF.

KRZAG · Answer

o którym parametrze piszesz? w dokumentacji widzę od 25 pF do 1250pF skąd się wzięła wartość 100Ohm, (pytam jak to wyliczyć bym na drugi raz już nie muiał nikogo męczyć na forum )?

Dr_DEAD · Answer

Hehehe, tak do końca to sam nie wiem . Ważne jest to że to pojemność, a więc trzeba trochę ograniczyć prąd w impulsie (5V/100Ohm = 50mA) a pozatym rezystancja też się przyda z tego względu że, pojemność mosfeta i indukcyjność ścieżki może stworzyć obwód rezonansowy który potrafi nieźle zatrzęść sporym prądem jakim przecież może sterować ten mosfet.

Zajc3w · Answer

Zauważcie że przy znamionowym zasilaniu prąd cewki/cewek zatrzymanego silnika może(i najczęściej tak jest) przekraczać nominalny prąd uzwojeń co doprowadzi do przegrania silnika. Wypadałoby zastososować ogranivczenie prądu gdy silnik ma być zatrzymany, albo nie shodzić z obrotami poniżej 1/10 maksymalnych obrotów

Mam na sprzedaż:
13.04.2008 ATmega 32l TQFP44 (SMD)

KRZAG · Answer

czyli mówicie ze 100 Ohm na oporze bramki i będzie ok?

Dr_DEAD · Answer

No jeżeli to jest AVR a nie '51 (bo ona i tak ma rezystor podciągający w stanie wysoki więc nie ma co się obawiać o impuls prądowy).
