Projekt dekodera danych szeregowych na przerzutnikach D i bramkach - cyfrowka

Ponizej tresc zadanka do opanowania

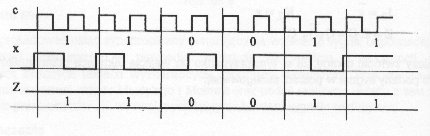

Zaprojektować jako układ synchroniczny dekoder danych szeregowych pracujący zgodnie z wykresem czasowym przedstawionym na rysunku. Na rysunku pominięto czas propagacji. Przedstawić realizację układu na przerzutnikach typu D i bramkach.

w zalaczniku przebieg czasowy

To chyba powinno spełniać warunki

Z przebiegu wynika, że wyjście jest uaktualniane co drugi impuls zegarowy stąd dzielnik przez 2.

stany wyjścia

X....[X-1]...[x-2]

1.......0.........1 -> 1
1.......1.........0 -> 1
0.......0.........1 -> 0
0.......1.........0 -> 0

gdzie
[x-1] - poprzedni stan wejścia
[x-2] - poprzedni przed poprzednim stanem wejścia stan wejścia

Układ bramek na schemacie można oczywiście zastąpić jednym układem np. 74LS[HC,HCT]10 czyli 3 bramki NAND 3 wejściowe.

troche chyba nie zrozumiales tresci zadania, tzn c to jest sygnal taktujacy, X nasze wejscie szeregowe gdzie podajemy przebieg zawarty w rysunku, a Z to jest nasze wyjscie, druga sprawa to taka ze ma to byc układ zawierajacy choc jeden przerzutnik typu D

a sorry nie zauwazylem rysunku, bo cos u mnie sie nie wyswietalaja, dzieki za pomoc, naprawde wielkie dzieki, tylko jakbys mogl podac wiecej szczegolow jak do tego doszedlesz, jak robi sie uklad z przebiegu czasowego

Jak się robi układ z przebiegu czasowego:

1. Z podanego wykresu widać, że sygnał wyjściowy zmienia się co drugie narastające zbocze przebiegu zegarowego co narzuca konieczność dzielenia go przez 2.

2. Z przebiegu widać, że na wyjściu ma być:

1 jeżeli w poprzednim okresie = 2*Tp był ciąg 1 0 lub 1 1 i aktualnie 1
0 jeżeli w poprzednim okresie = 2*Tp był ciąg 0 1 i aktualnie 0

co narzuca, że musimy mieć dostęp do poprzednich stanów wejściowych stąd linia opóźniająca na przerzutnikach U1 i U2

3. Mając dostęp do aktualnej wartości sygnału X i jego historii projektujemy dekoder na bramkach wykrywający odpowiednie sekwencje

4. Stan dekodera zapisujemy w przerzutniku U4 dla zsynchronizowania go z zegarem


5. Znalazłem prostsze rozwiązanie - po prostu przebieg X jest próbkowany dwa razy rzadziej niż to wynika z przebiegu zegara więc wystarczy taktować przerzutnik próbkujący z wyjścia dzielnika przez 2

Jest jedna wada tego układu dwójka licząca musi zaczynać od określonego stanu by zbocze narastające wypadało tam gdzie są te pionowe linie na wykresie czasowym a nie w połowie między nimi.

wielkie dzieki jeszcze raz, naprawde te informacje byly mi pomocne
pozdrawiam
