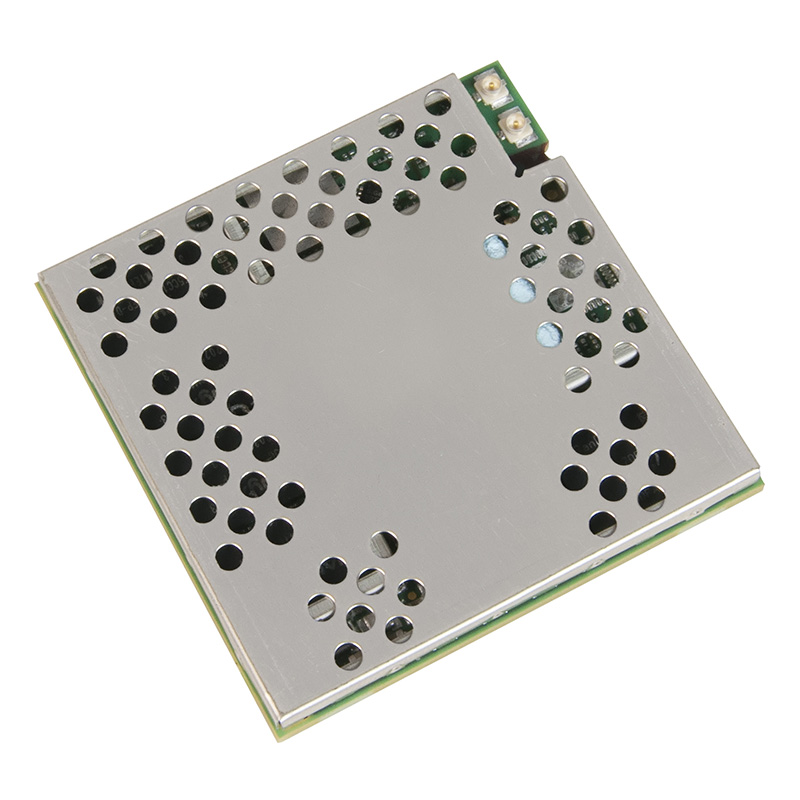

Na konferencji Designing with Freescale 2015, firma Digi zaprezentowała moduły ConnectCore 6 przeznaczone do montażu powierzchniowego (SMT). Moduły wyposażone są w mikrokontroler i.MX6 Cortex-A9. Moduł pozwala na uruchomienie systemów operacyjnych, takich jak Linux yocto, Android, a także Windows (w wersji embedded). W zależności od wersji modułu ConnectCore 6 do dyspozycji możemy mieć możliwość łączności Wi-Fi 802.11a/b/g/n oraz BT4.0, Gigabit Ethernet, do 1GB RAM DDR3 oraz 4 GB flash. Sposób wyprowadzenia sygnałów pozwolił na udostępnienie wielu wyprowadzeń układu (HDMI, PCIe 2.0, Ethernet, S-ATA, USB2, MMC, UART, S/PDIF, I2C x3, SPI, FlexCAN itp.) łącznie z szybkimi interfejsami.

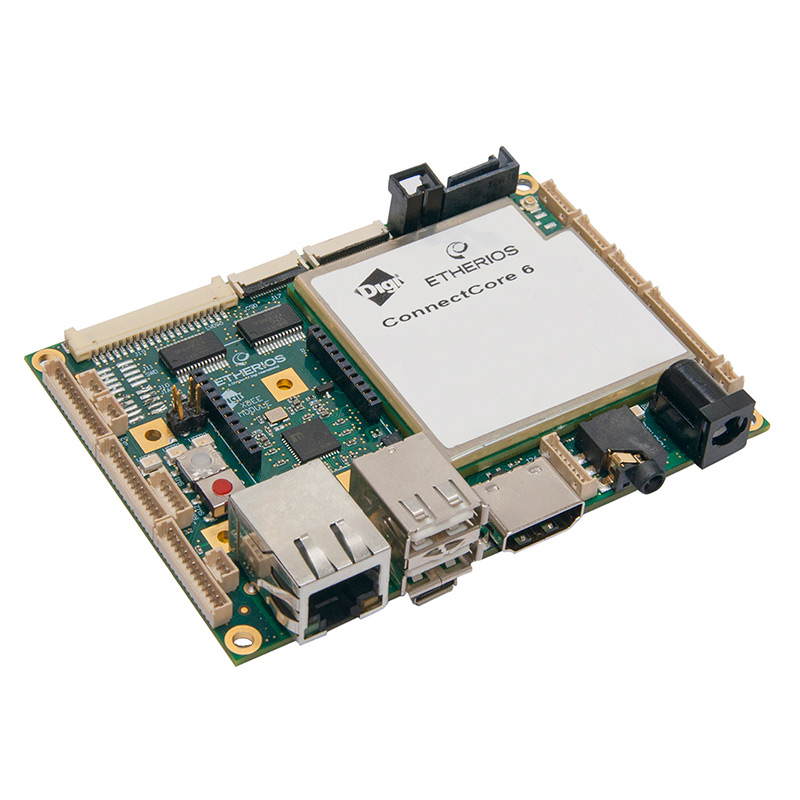

Moduły kojarzą się zwykle z płytkami ewaluacyjnymi producentów, które umożliwiają testy na etapie projektowania prototypu urządzenia. W przypadku modułów ConnectCore 6 Digi jest to produkt przeznaczony do zastosowania w fazie produkcyjnej urządzenia. Moduły SMT umożliwiają wlutowanie tak jakby były kolejnym komponentem wykorzystywanym w naszym urządzeniu.
Moduły przeznaczone są do pracy w szerokim zakresie temperatur (industrial: -40°C do +85°C, Commercial: 0° C do +70 C°) oraz posiadają certyfikację rozwiązań bezprzewodowych, którą możemy przenieść na produkowane przez nas urządzenie.
Moduły wyposażone są w dodatkowy pobierający małą moc mikrokontroler Freescale Kinetis (np. K20 lub KL2).
Zastosowanie montażu SMT zmniejsza koszty (brak złącza) oraz zwiększa niezawodność konstrukcji.

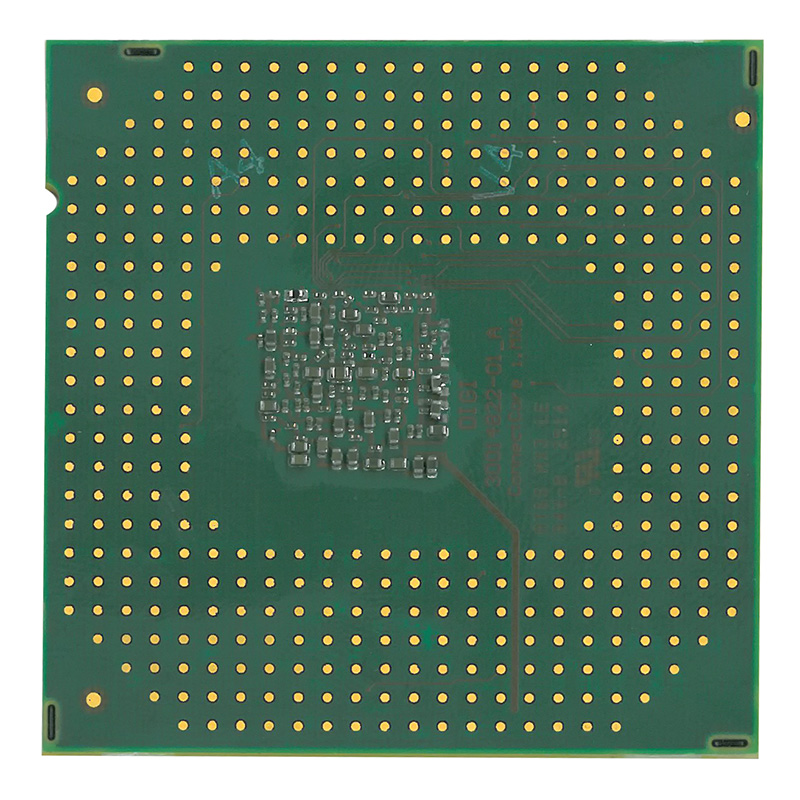

Zastanawiacie się, jak wlutować moduł z wyprowadzeniami w formacie LGA-400, który posiada elementy SMD po stronie wyprowadzeń?
Możliwości są dwie, w płytce bazowej można wykonać otwór na wystającą grupę elementów, lub zastosować nowy moduł, w którym producent schował elementy SMD w dodatkowej płytce z wycięciem na spodzie modułu, dzięki czemu powierzchnia styków LGA-400 jest płaska.
Źródło:
http://digi.com
http://digi.com/cc6
