[Rozwiązano] Denon AVR-1611 - Napięcia uzwojeń wtórnych transformatora i płyta wzmacniacza 7CH AMP B/D

Witam mam dziś czy może ktoś wie jakie napięcia są na uzwojeniach wtórnych transformatora ?niestety mam uszkodzone uzwojenie pierwotne i wątpię żeby tam był termik pod uzwojeniem wtórnym ?

A jeszcze wzmacniacz jest 5 kanałowy a w środku płyta wzmacniacza końcówek mocy pisze jak byk 7CH AMP B/D ? płyta jest na całą szerokość amplitunera ciekawostką jest to że kabel do sprawdzania przeciążenia 5 pin który ma być włączony do gniazda płyty procesora z góry nie dostaje do tego złącza za krótki o 10cm ?

Pozdrawiam Michał S.

msztula napisał:

ciekawostką jest to że kabel do sprawdzania przeciążenia 5 pin który ma być włączony do gniazda płyty procesora z góry nie dostaje do tego złącza za krótki o 10cm ?

Napisz jeszcze raz o co tobie chodzi, najlepiej dodaj zdjęcie. A co do napisu 7CH board - na 99% ta sama płyta jest używana w wyższych modelach amplitunerów - tylko że tam jest więcej elementów.

msztula napisał:

wątpię żeby tam był termik pod uzwojeniem wtórnym ?

Dlaczego wątpisz, sprawdziłeś?

Transformator od wczoraj rozbieram z przekładni oblicze ilość zwoi i bede wiedział napięcia na części wtórnej , znalazłem jakiegoś pdf-a niby serwisówka z modelu 1611 ale tam jest więcej opcji opisanych z obrazku wynika że 5CH amplituner ma moduł wzmacniacza 5 sekcji a ten jest na 7 sekcji , zdjęcie z kabelkiem nie dostaje do płyty tak go kupiłem po uruchomieniu ON miga zielona dioda potem miga na czerwono i nic nie reaguje , 1 sekcja była wypalona po naprawie i zrobieniu przejściówki do kable 5 pin po załączeniu wzmacniacza miga zielona i zaczyna świecić światłem ciągłym wtedy sprawdziłem zasilanie transformatora jest ale mierząc uzwojenie pierwotne okazało się brak oporności .Dziś zajmę się rozebraniem transformatora i sprawdzeniem czy można rozwinąć uzwojenie pierwotne by przewinąć no chyba że będzie tak spalone że pozostaje kupić za bagatela 450zł lub 50euro na ebay-u .

Dziś rozebrałem transformator jednak jest zabezpieczony

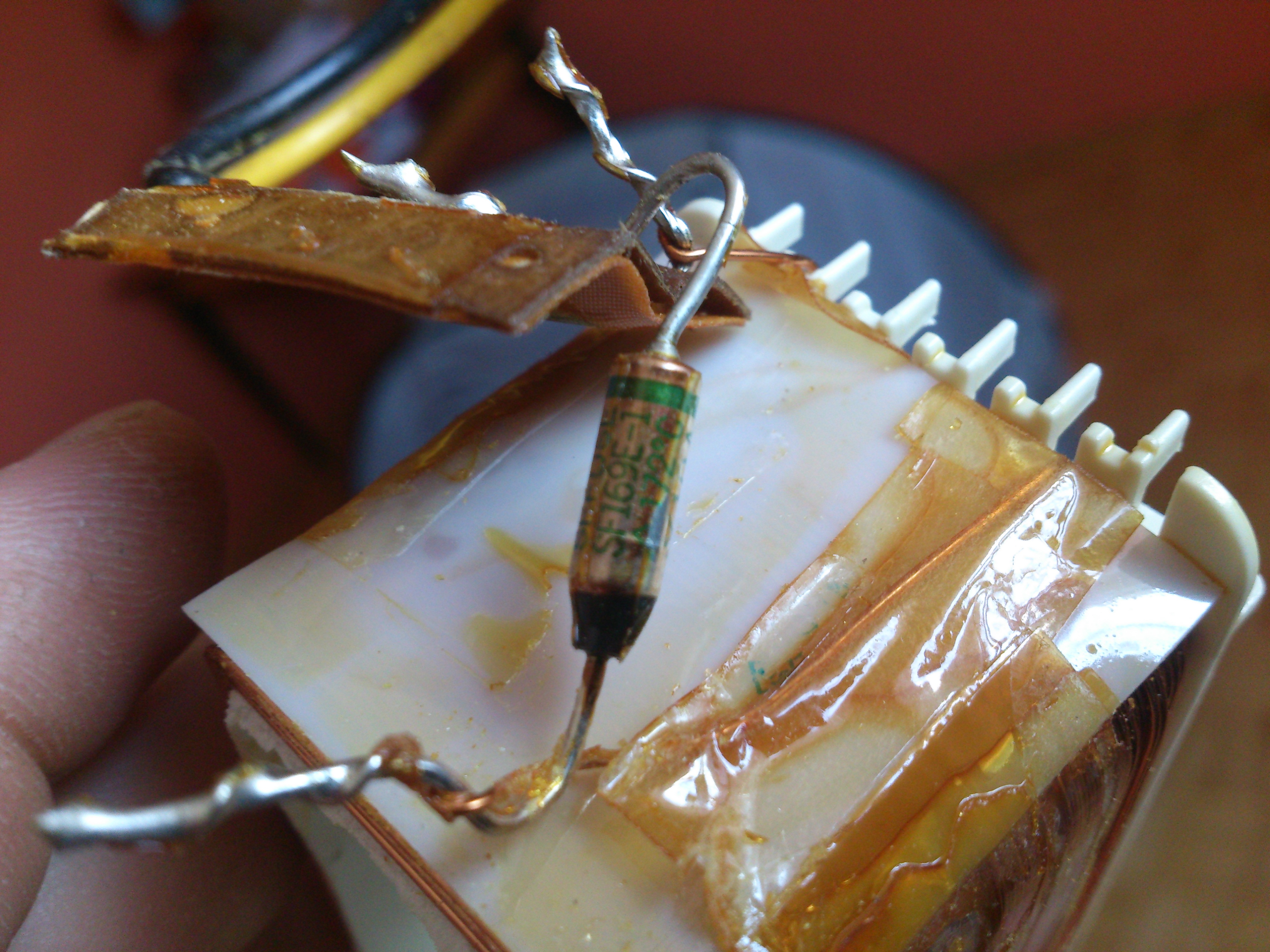

THERMISTOREM SEFUSE SF169E-1 172stC 10A Jet 250VAC
Trafo jest separacyjne oddzielnie pierwotne i wtórne można je wyciagnąć tylko trzeba uważać ponieważ całe trafo jest wrzucane w procesie produkcji do żywicy i jest ciężko rozkleić i wybić karkas bez jego uszkodzenia mi sie nie udało jendak kropelka dała radę , jest już po wymianie termistora oraz po spawaniu ,teraz na testy końcówek mocy , po włączeniu wyświetlacz od razu działa sprawdziłem napiecia na pozostałych uzwojeniach , jednak po 5 minutach uruchomionego wzmacniacza bez żadnych wejćciowych sygnałów czuć ciepło z końcówek mocy po 10 minutach się wyłączył a aluminiowy radiator nie można go chwycić.bedzie ciężka walka ponieważ na płycie wzmacniacza brakowało jeszcze wiecej elementów nie tylko rezystorów (rezystor o oznaczeniu żółty-fioletowy-srebrny-złoty powinien być 4,7Ohm ?? to czemu miernik pokazuje 1,2Ohma ? )

Opornik mierzyłeś w układzie czy go wy lutowałeś?

Ile końcówek jest na tej płycie wątpie że 7. Tj. Wcześniej pisałem producenci używają tych samych płytek drukowanych. W niższych modelach sprzętu. W oryginale napewno nie ma za krótkich przewodów. Jesteś pewien czy dobrze podłączasz ten przewód? Zmniejsz na minimum prąd spoczynkowy potencjometrami i zmierz jego rzeczywistą wartość (spadek napięcia na rezystorach emiterowych). Jak końcówki się tak grzeją to musi płynąć znaczny prąd. Poszukaj schematów od podobnych amplitunerów denona, może końcówki mocy będą zbliżone, pomoże to w dalszej naprawie.

msztula napisał:

rezystor o oznaczeniu żółty-fioletowy-srebrny-złoty powinien być 4,7Ohm ?? to czemu miernik pokazuje 1,2Ohma ?

Bo to jest 0,47Ω.

Znalazłem serwisówkę dzięki której jestem w stanie ustawić odpowiednią rezystancje spoczynkową na każdej z końcówce ale zanim to zrobię potrzebuje wymienić wszystkie oporniki 0,47 Ohm bo maja po 1,2Ohm w sumie 30 sztuk , i potrzebuję tranzystorów ale niestety mi można dostać w polskich sklepach internetowych :
KTA1024
KTA1268
KTC3206
KTC3964
niestety nie znalazłem jeszcze zamienników nie ma ich na płycie ktoś wymontował

Płyta wzmacniacza jest albo 5CH albo 7CH w tym modelu nie wiem od czego to zależy ale kabel nie podłączyłem w złym miejscu tam ma być jest za krótki bez tego kabla nie można załączyć wzmacniacza od razu miga na czerwono .

Oporniki oczywiście że wylutowałem bo są po 2 równolegle

Jestem od parudziesięciu lat elektronikiem amatorem nikt mi nic nie pokazywał sam się uczyłem ,już trochę tego sprzętu naprawiłem .Przede wszystkim proste awarię sprzętu zaczynając od telefonów a kończąc na naprawie maszyn przemysłowych w pracy .

Akurat rezystory emiterowe ulegają rzadko uszkodzeniu, zostaw je w spokoju. Ile pokazuje miernik ustawiony na najniższy zakres pomiaru rezystancji po zwarciu sond?

To i tak brakuje 6 sztuk oporników ,miernik UNIT UT58C -w zależności jak przełacze zakres miedzy 200 Ohm a 2kOhm to pokazuje 0,3 , 0,7 , 0,9 , 1,2 , 3,4 miałem UNIT UT70A niestety uległ awarii na wskutek pomiaru przetwornicy WN .


Znalazłem w nocie katologowej w zależności o modelu amplitunera są różne tranzystory na płycie wzmacniacza oraz opornik .

Czy są ślady po lutowaniu na polach lutowniczych od brakujących rezystorów? Niekoniecznie tam musiało być cokolwiek wlutowane. Czy ktoś naprawiał przed tobą ten amplituner??

Mogę śmiało powiedzieć "....NASI TU BYLI...." kupiłem na allegro jako niesprawdzony podobno był zakupiony w niemczech jako sprawny , brak śrubek obudowy , pognieciona obudowa , uszkodzony róg przedniego panelu , na płycie wzmacniacza były ślady spalenizny , wylutowane elementy Q401,Q407,Q408,Q409,Q411,Q412,wystrzelone kondensatory elektrolityczne , odpięte końcówki mocy Q404,Q410,Q409 odpiete spalony brak rezystorów R424,R425,R430,R431 z kanału FL oraz z kanału CENTRALNY tranzystory Q426,Q435,RR511,R512 oraz zadziałane zabezpieczenie termiczne w transformatorze, za krótki kabel z płyty wzmacniacza do płyty procka mierząca zabezpieczenia termiczne ,

Wiem że ktoś napisze że mi się nie chciało ,szukałem w google , alldatasheet , tme.eu , humasklep.pl , nie potrafię dobrać zammiennika tranzystora A1024 zastosowałem A1023 niestety nie udało się dopasowac napięcia na potencjometrze za 20 sekund 2 kanały poszły z dymem . spaliło D2390 , B1560 , C3964 , i A1023 te pierwsze 3 są dostępne na HUMASKLEP.PL brakuje tylko A1024 czekam na 10.12 by zamówić .

Nie A1024 tylko 2SA1024. Jest to nazewnictwo japońskie tranzystory zaczynające się na literę A, B, C, D itp. mają pominięty "przedrostek" 2S. 2SA1024 mają np. w soltroniku.
Zresztą nie załamuj mnie z tą regulacją napięcia potencjometrem... Regulację PRĄDU SPOCZYNKOWEGO przeprowadza się po chwili od włączenia po rozgrzaniu, na początek ustawić prąd na minimum!

sylweksylwina napisał:

Nie A1024 tylko 2SA1024

Niekoniecznie, bo może być KTA1024 .

Po małych problemach finansowych udało się zamówić wszystkie podzespoły wypisane powyżej na www.soltronik.pl i www.humasklep.pl są dostępne ,jeszcze raz ustawiono prąd spoczynkowy na 0,15mA po 10 minutach na 0,20mA według serwisówki ,zostało wykończenie plastyczne ponieważ wzmacniacz na płycie czołowej miał ułany prawy górny róg -na szczęscie wystarczy teraz lakierowanie i zakup pilota z HongKongu ponieważ tylko tam jest dostępny cena za niego wynosi 30 dolarów a potem zostaje jeszcze złożenie w całość bedzie mozna sprawdzić jak się zachowuje z telewiozrem , blueRay , NC+ czy wszystkie HDMi działają poprawnie.

Na początek sprawdź działanie z hdmi i przez optyka/coaxa, bo jak sie okaże że dsp padł to naprawa będzie raczej nieopłacalna.

Teraz czekam na pilot z chin jak przyjdzie za 4 tygodnie wtedy moge sprawdzić go w całości

Z bólem stwierdziłem że reanimacja nie ma sensu przyczyną jest uszkodzone trafo które też reanimowałem , wypaliłem naście końcówek mocy , oporników , tranzystorów , potencjometrów montażowych i cały worek kondenastorów praktycznie wszystkie elektrolity i dalej po właczeniu i podaniu sygnału dotykam kondensator palcem a w głosinikach ino buczy , a DENON dalej nie żyje ,odpuszczam dalszą zabawę .

Za duże koszty naprawy , szkoda czasu
