Jak zrobić noktowizor z kamery IR na 10-20 metrów do ASG?

Mam kamerę z diodami IR. Ogólnie to chciałbym sobie zrobić noktowizor, chociaż na jakieś 10-20metrów. Docelewo miałby służyć do asg i byłoby jak najmniejszej wielkosci. Widze to mniej wiecej tak, że diody oświetlaja obszar+płytka z obiektywem+ jakiś mały monitor(nie wiem jaki).

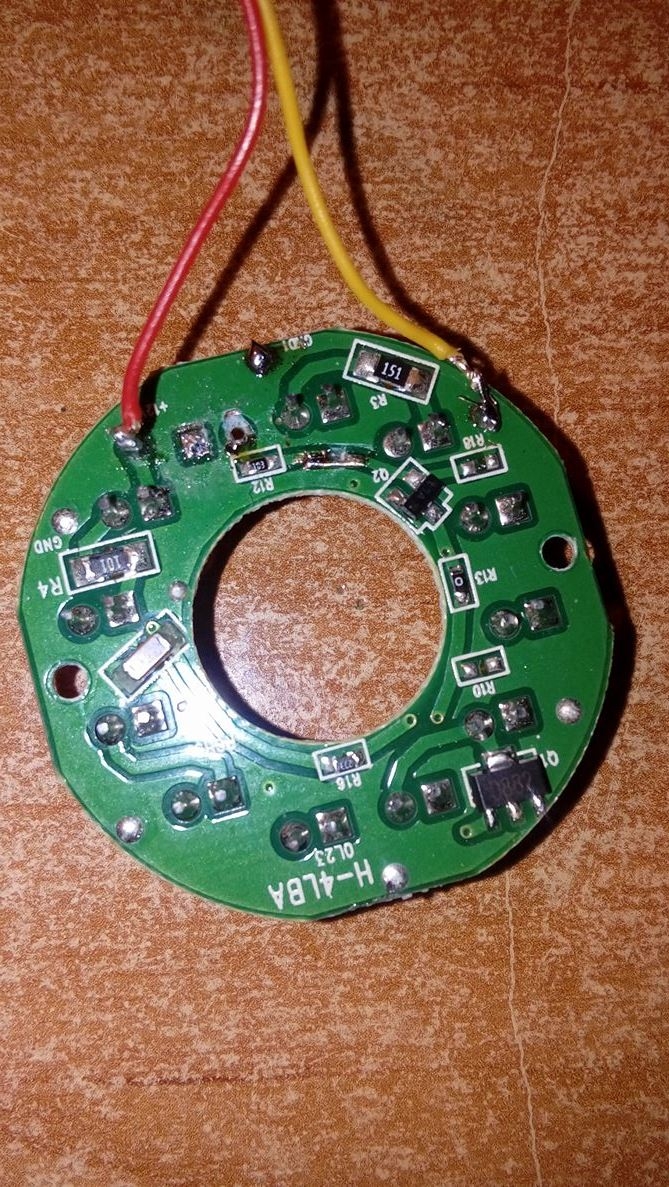

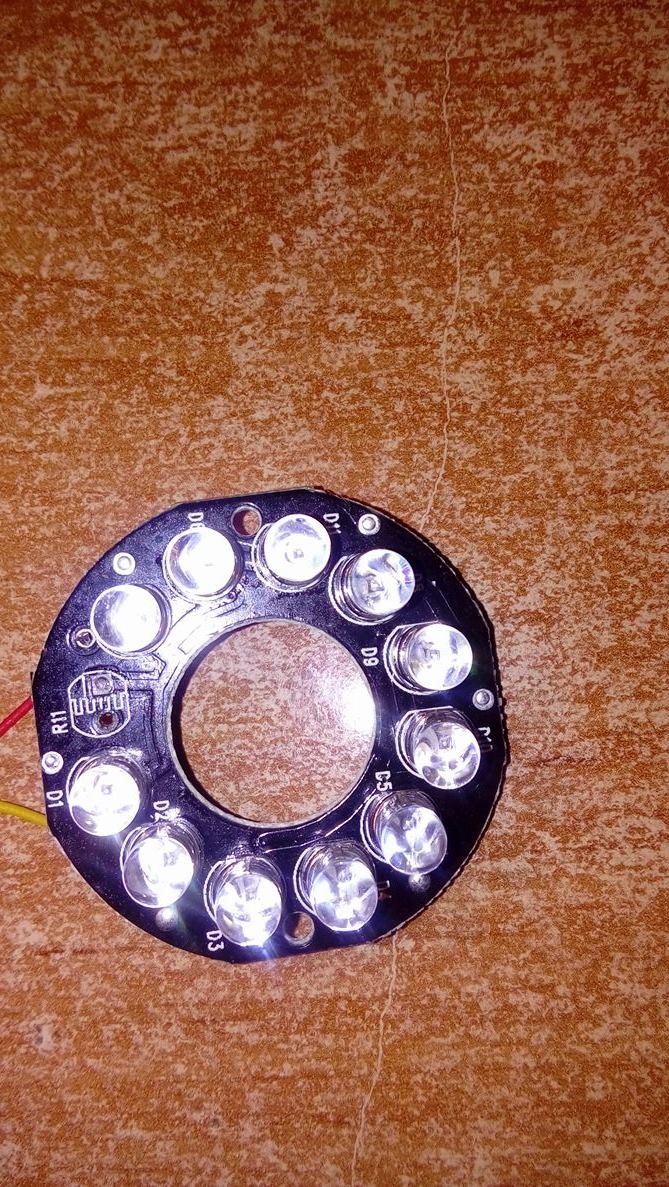

Wyjałem z kamery pcb z diodami i dostawiłem je do aparatu telefonu. Działa, ale zasieg to niecałe 10cm.
Na zdjeciach widzicie całośc kamery

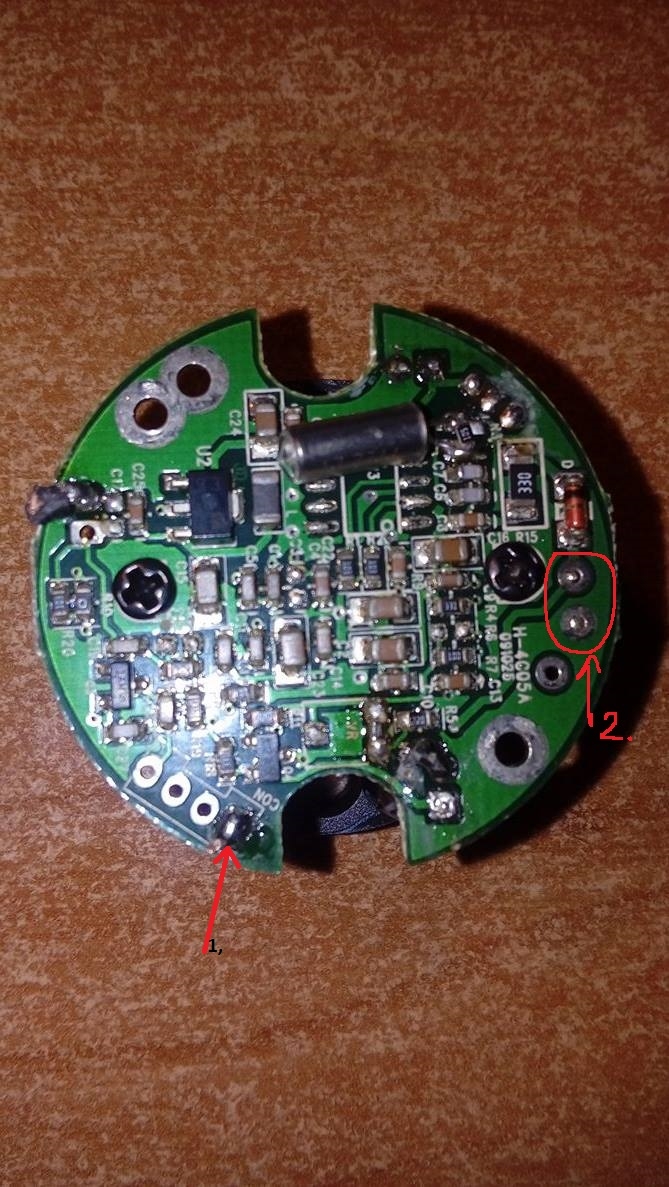

Złącze opisane jako MIC1 to od mikrofonu?

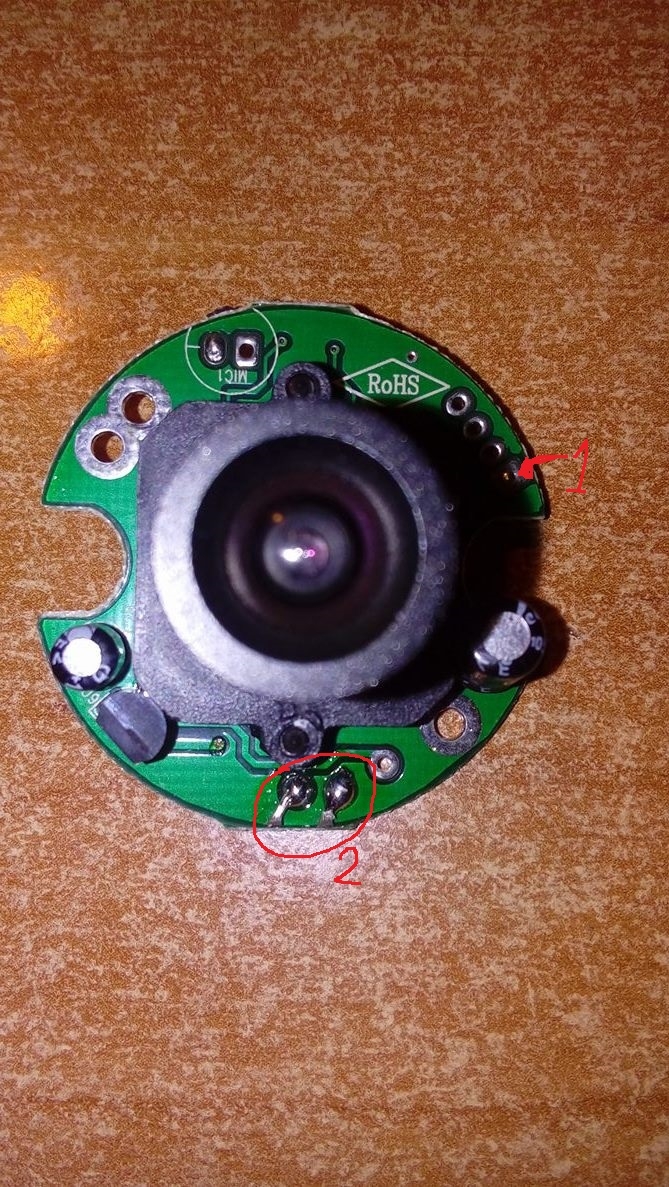

Złacze nr 1 to zasilanie?
Złącze nr 2 to sygnał wizji z kamery? Ten sygnał będe miał podłaczyc pood wyświetlacz?

arturooo napisał:

Wyjałem z kamery pcb z diodami i dostawiłem je do aparatu telefonu. Działa, ale zasieg to niecałe 10cm.

Więc tylko doświetliłeś pole widzenia matrycy aparatu, która ze względu na niską czułość widzi tylko na owe 10cm.
Budowa nie jest tak prosta jak Ci się wydaje.
http://www.teleskopy.pl/jakdzialanoktowizor.html

Ale mam całą kamere, kamera od nowości posiada IR, więc jakby sygnał z płytki kamery dać bezpośrednio na jakiś wyświetlacz nie udałoby sie?

Podłącz kamerę do telewizora, sprawdź jak działa w ciemności to się przekonasz.
Swoją drogą noszenie ze sobą kamery, akumulatora i ekranu tworzy urządzenie mało mobilnym i wygodnym w użytkowaniu.

Dobra, a te złącza to są takie jak napisałem w 1szym poście(zaislanie/wizja z kamery)?
Do którego wejścia w tv sygnał podłączyć?

W złączu 2 masa - masa sygnału wideo, drugi pin - wizja, do telewizora pod wejście AV.

Ciekawe czy nie lepszy efekt osiągnąłbyś zakładając na ASG latarkę z diodą mocy IR i podglądając to zwykłym smartfonem. Zastanawiające jest tylko to na ile mocno filtr w optyce telefonu będzie wycinał zakres IR.

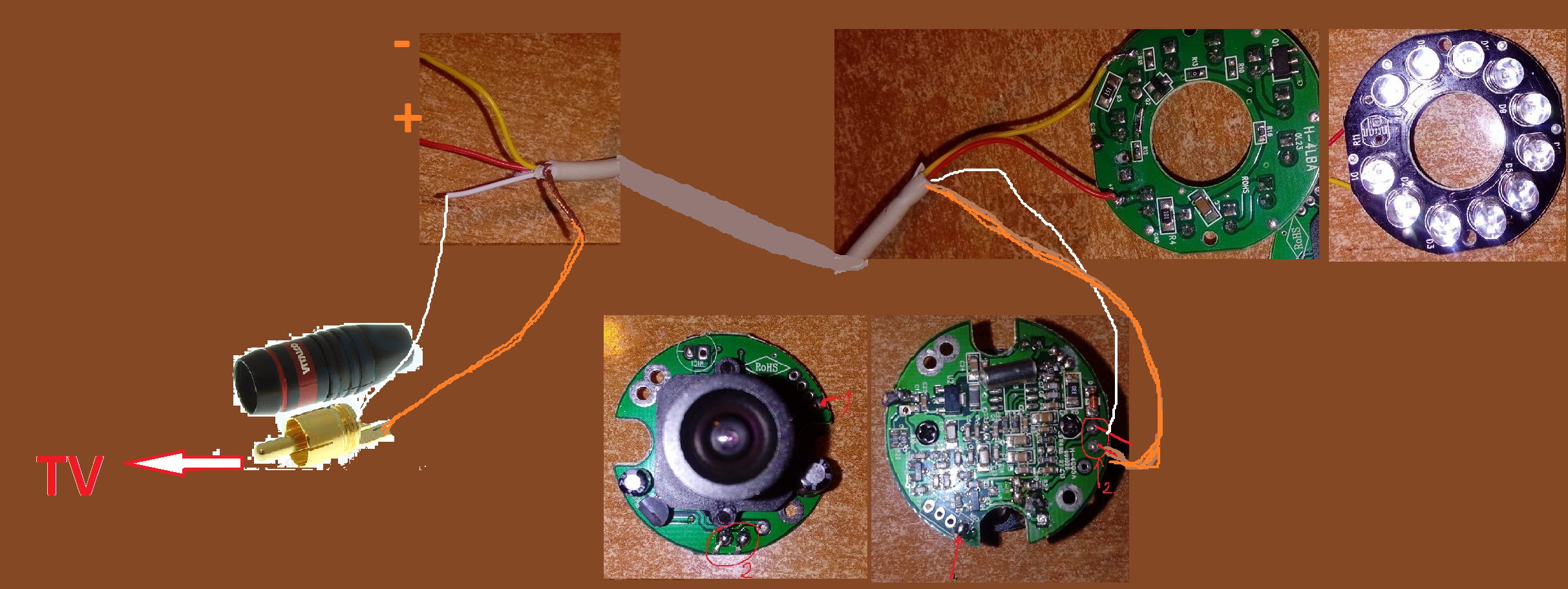

Taki schemat połączenia?

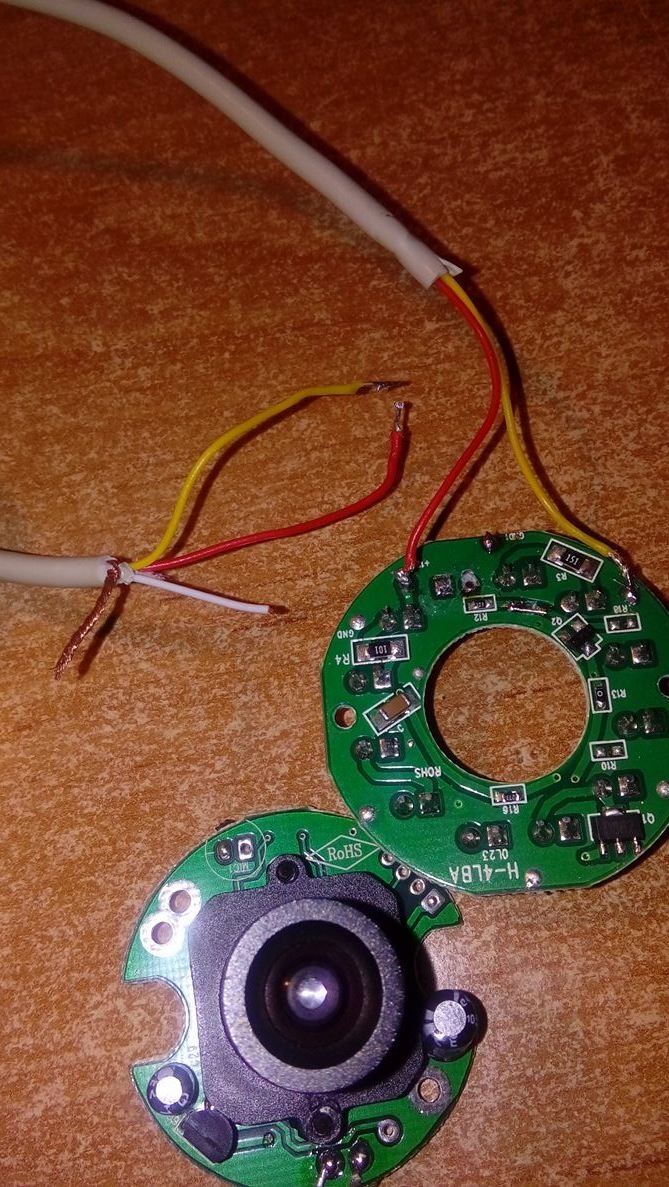

W którym miejscu zasilić płytkę z elektroniką(tą z sygnałem na AV) ?
