Kieszonkowy retro-emulator na chińskim FPGA by piotr_go.

piotr_go 01 Mar 2019 12:58 25185 38

Reply Cool? Ranking DIY | New topic

Notify about new articles

Positive voted Helpful post? (+57)

#1 01 Mar 2019 12:58

Witam ponownie.
Tym razem przedstawiam retro-emulator na chińskim FPGA firmy Anlogic.
Emulator posiada 8MB 32bitowego SDRAMu wbudowanego w FPGA. Za komunikację z klawiaturą, myszą, padem... odpowiada moduł bezprzewodowy JDY-08 na układzie CC2541 który zaprogramowałem własnym FW. Konfiguracje do FPGA ładowane są z 16MB flasha znajdującego się na płytce. Karta SD służy do uaktualniania FW, ładowania ROMów czy innych zastosowań zależnych od załadowanej konfiguracji. Emulator kompatybilny jest z klawiaturą i myszą Logitech Unifying. Własny Pad w fazie projektowania obudowy.
Na chwilę obecną uruchomiłem kilka corów testowych, NESa i Amigę (został jeszcze jakiś bug w spriteach). Później prawdopodobnie zabiorę się za C64.
Wymiary emulatora 24x40mm.

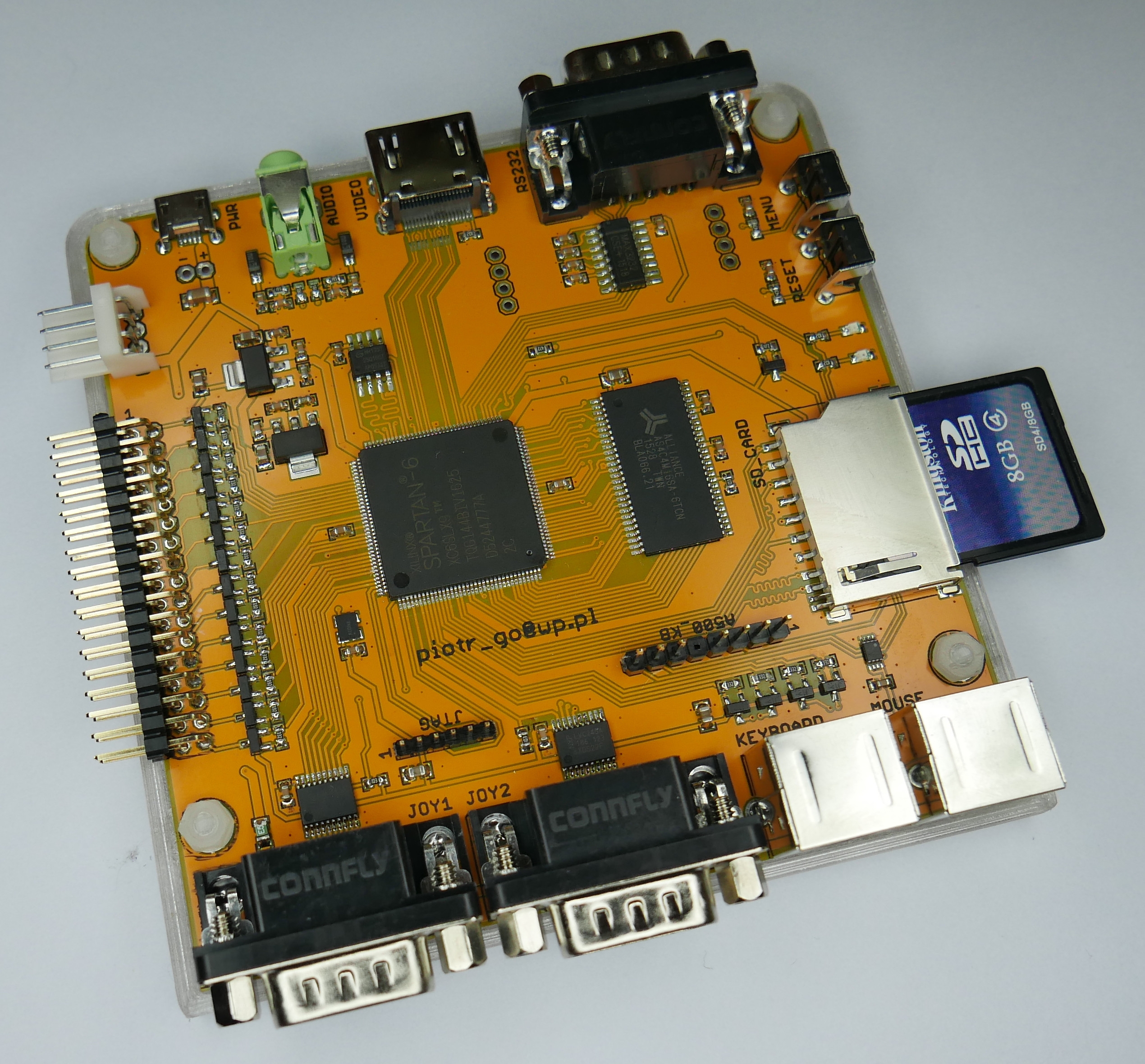

Emulator:

Pad:

Joystick:

Cool? Ranking DIY
About Author
piotr_go piotr_go

DIY electronics designer
Offline

Joined: 10 Jan 2003

Posts: 2562

Help: 88

Posts rating: 2840

Points: 310
Has specialization in: technika cyfrowa
piotr_go wrote 2562 posts with rating 2840, helped 88 times. Been with us since 2003 year.

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#2 01 Mar 2019 14:12

eMCe2 eMCe2

Level 12

Helpful post? (0)

#2 01 Mar 2019 14:12

SUPER!
Jak będzie wersja do kupienia to daj znac chętnie kupię!
#3 01 Mar 2019 17:36

SylwekK SylwekK

Level 32

Helpful post? (0)

#3 01 Mar 2019 17:36

Szalejesz Piotr Czy dobrze zrozumiałem, Amigę na tym uruchomiłeś??

See also:
14.04.2023 Mini wieża Panasonic SA-PM15 - zwiększenie możliwości (moduł BT)
05.07.2022 INTERFACEINATOR - czyli centrum dowodzenia Ziemią inaczej
13.03.2022 Naprawa żarówki LED - wymiana diody
12.11.2021 Włącznik światła dowolnym pilotem IR na Attiny13
#4 01 Mar 2019 17:52

Slawek K. Slawek K.

Level 35

Helpful post? (0)

#4 01 Mar 2019 17:52

Jak zawsze kolega wymiata, szacun

Pozdr

See also:
18.04.2022 Odciąg wiórów DIY - Potrzebuję silnik jednofazowy o mocy 0.5-1kW i ~2800 rpm.
16.08.2020 Stacja lutownicza RT PRO 3 (grot T12) by Slawek K.
18.04.2020 Zasilacz analogowo-cyfrowy GHA 217 by Slawek K.
17.02.2019 Stacja lutownicza/rozlutownicza RT PRO 3 by Slawek K.
#5 01 Mar 2019 18:38

mipix mipix

Level 36

Helpful post? (0)

#5 01 Mar 2019 18:38

Super, biorę!

See also:
02.09.2019 Skoda Octavia II - Parktronic - Naprawa
10.02.2019 Przeróbka NeoCoolcam na termometr ze zdalnym odczytem
21.07.2009 Creative Gigaworks G500 - Zamiennik pilota PowerTouch(TM)
24.10.2008 Cambridge Megaworks 550 THX (Creative) - Sterowanie, Pilot
#6 01 Mar 2019 18:40

KulawyR KulawyR

Level 6

Helpful post? (+1)

#6 01 Mar 2019 18:40

Tez chetnie kupie to cudo.
#7 01 Mar 2019 19:46

szeryf3 szeryf3

Level 26

Helpful post? (0)

#7 01 Mar 2019 19:46

Fajne cudo.

See also:
28.02.2020 Odnalezienie zabytkowej radiostacji szpiegowskiej w Niemczech.
11.02.2020 Nerdy z forum elektroda. Jak z Nas się śmieją.
29.01.2020 [Webinar 13.02.2020]Wszystko co musisz wiedzieć o Bluetooth Low Energy w 2020 r.
24.01.2020 Xiaomi Mi Band. Czym jeszcze można zaciekawić użytkowników.
#8 01 Mar 2019 20:52

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#8 01 Mar 2019 20:52

Wysokie koszty licencji na HDMI + obsługa Logitecha z reverse-engineeringu = marne szanse na sprzedaż.

SylwekK wrote:
Amigę na tym uruchomiłeś??

Tak. Jeszcze mam sprity do poprawki bo są jakieś różnice w interpretacji veriloga przez Tang Dynasty(soft Anlogica).

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#9 01 Mar 2019 21:59

sosarek sosarek

Company Account
Level 43

Helpful post? (0)

#9 01 Mar 2019 21:59

Krótko i na temat - KOZAK !!!
Coś na temat kosztów, możliwości dodatkowych?

Spoko, jeśli zawodzą wszystkie rozwiązania wymagające niebywałej wiedzy to najprostsze sposoby zawsze okazują się najskuteczniejsze.
NIENAWIDZĘ dyletantów którzy klepią swe racje, nie zwracają uwagi na to co zostało napisane wcześniej.

MOLEX TO SATA LOSE ALL YOUR DATA

See also:
10.04.2021 Filmowo i serialowo - Ot tak
25.03.2020 Koronawirus i ameby w czasie jego panowania
05.03.2019 Świeżaki i bohaterowie własnego domu - jak montować bądź nie systemu alarmowego
01.03.2019 Kieszonkowy retro-emulator na chińskim FPGA by piotr_go.
#10 01 Mar 2019 22:18

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#10 01 Mar 2019 22:18

sosarek wrote:
Coś na temat kosztów

Największy koszt to poświęcony czas. Płytki + szablon to około 200zł jeżeli dobrze pamiętam. FPGA udało mi się zdobyć kilka sampli bo do kupienia nigdzie nie znalazłem. Moduł radiowy to niecałe 2$.

sosarek wrote:
możliwości dodatkowych?

Cokolwiek przyjdzie do głowy.
Oscyloskop/analizator, hehe, ostatnio popularny temat.
Można np. spróbować swoich sił i procek z własnym zestawem instrukcji stworzyć.
Menu główne chodzi na procku kompatybilnym z Cortex M0 który napisałem.
Zamiast modułu radiowego można podłączyć jakiś procek z USB hostem i używać dowolnych peryferiów.

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#11 01 Mar 2019 23:15

Anonymous Anonymous

Level 1

#11 01 Mar 2019 23:15

Z Twojego projektu najciekawiej wyglada ten uklad FPGA z wbudowana pamiecia SDRAM. Czy jest to niego jakas dokumentacja i jak sie software sprawuje?
#12 01 Mar 2019 23:28

sosarek sosarek

Company Account
Level 43

Helpful post? (0)

#12 01 Mar 2019 23:28

Jakiego nadajnika użyłeś w joysticku - widzę że ma RS232.
Ciekawe jak wyglądałaby emulacja np.PSX lub N64 na tym.
Myślałeś by wprowadzić opcję skalowania do pełnego ekranu?

Spoko, jeśli zawodzą wszystkie rozwiązania wymagające niebywałej wiedzy to najprostsze sposoby zawsze okazują się najskuteczniejsze.
NIENAWIDZĘ dyletantów którzy klepią swe racje, nie zwracają uwagi na to co zostało napisane wcześniej.

MOLEX TO SATA LOSE ALL YOUR DATA

See also:
10.04.2021 Filmowo i serialowo - Ot tak
25.03.2020 Koronawirus i ameby w czasie jego panowania
05.03.2019 Świeżaki i bohaterowie własnego domu - jak montować bądź nie systemu alarmowego
01.03.2019 Kieszonkowy retro-emulator na chińskim FPGA by piotr_go.
#13 02 Mar 2019 07:39

tronics tronics

Level 38

Helpful post? (0)

#13 02 Mar 2019 07:39

piotr_go wrote:
Wysokie koszty licencji na HDMI + obsługa Logitecha z reverse-engineeringu = marne szanse na sprzedaż.
można dać displayport (royalty free) i jak ktoś będzie chciał podłączyć pod TV to sobie kupi przejściówkę za 5zł
#14 02 Mar 2019 10:43

Anonymous Anonymous

Level 1

#14 02 Mar 2019 10:43

Fajny projekt, trochę szkoda że tak słaba dostępność tych układów.
#15 02 Mar 2019 10:59

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#15 02 Mar 2019 10:59

atari_robbo wrote:
Czy jest to niego jakas dokumentacja

Po chińsku.

sosarek wrote:
Jakiego nadajnika użyłeś w joysticku - widzę że ma RS232.

W nowym też przeprogramowany CC2541 (2$ za moduł, nie chciało mi się lutować ).
W starym nrf24l01 + procek.
RSa w nich nie używam.

sosarek wrote:
Ciekawe jak wyglądałaby emulacja np.PSX lub N64 na tym.

Nie ma szans, za mały i za wolny FPGA.

sosarek wrote:
Myślałeś by wprowadzić opcję skalowania do pełnego ekranu?

NES? Jest opcja z rozciąganiem na pełny, nie włączyłem do video.

tronics wrote:
można dać displayport

Zbyt wysoki minimalny bitrate.

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#16 02 Mar 2019 14:31

Macosmail Macosmail

Level 34

Helpful post? (+3)

#16 02 Mar 2019 14:31

No nie mogę przejść obojętnie. Projekt konkret. Powiedziałbym, że z dużym potencjałem komercyjnym.
Jaką wydajność uzyskuje tak odwzorowana Amiga? Czy jest to wersja z układami AGA?
Ja ciągle czekam na Amigę w FPGA z HDMI z kartą graficzną i wydajnością min. 68060 100MHz w cenie Raspberry Pi. Gdyby jeszcze właściciele praw do Amiga OS 3.1 udostępnili go wraz ze źródłami na jakiejś wolnej licencji to byłaby szansa na szersze rozpropagowanie tego systemu.
Gratuluje.
#17 02 Mar 2019 14:40

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#17 02 Mar 2019 14:40

Macosmail wrote:
Jaką wydajność uzyskuje tak odwzorowana Amiga? Czy jest to wersja z układami AGA?

Wydajność i parametry 600ki jak na razie, ale powinien się zmieścić lepszy core z AGA i wydajności 68030 ~40MHz.

Macosmail wrote:
Ja ciągle czekam na Amigę w FPGA z HDMI z kartą graficzną i wydajnością min. 68060 100MHz

Nie prędko, do tego trzeba sporego FPGA.

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#18 03 Mar 2019 16:17

leonow32 leonow32

Level 30

Helpful post? (+2)

#18 03 Mar 2019 16:17

Projekt imponujący!!! Jednak najbardziej mnie zastanawia dlaczego wybrałeś akurat takie FPGA a nie jakiegoś Spartana czy coś bardziej powszechnego? Jaka jest różnica w cenie tych chińskich FPGA porównując do analogicznych układów od Xilinx lub Lattice?

Grą the lost vikings ukradłeś moje serce ostatnio w to grałem jakieś 20 lat temu

Gdybyś zastanawiał się nad produkcją tego cuda to służę poradą

See also:
31.08.2019 2019.09.14 Manifestacja w sprawie energetyki atomowej w Polsce
23.03.2018 Nowa Sztuka Elektroniki z 2018 - warto?
#19 03 Mar 2019 17:39

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#19 03 Mar 2019 17:39

leonow32 wrote:
Jednak najbardziej mnie zastanawia dlaczego wybrałeś akurat takie FPGA a nie jakiegoś Spartana czy coś bardziej powszechnego?

Zintegrowany SDRAM, mała obudowa nie BGA.

...
...
...

leonow32 wrote:
Jaka jest różnica w cenie tych chińskich FPGA porównując do analogicznych układów od Xilinx lub Lattice?

A są jakieś z SDRAMem?

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#20 03 Mar 2019 20:20

leonow32 leonow32

Level 30

Helpful post? (0)

#20 03 Mar 2019 20:20

Chińczycy nas kiedyś wszystkich wygryzą a cenowo jak to wypada? Ile kosztuje ten scalak?

See also:
31.08.2019 2019.09.14 Manifestacja w sprawie energetyki atomowej w Polsce
23.03.2018 Nowa Sztuka Elektroniki z 2018 - warto?
#21 03 Mar 2019 21:00

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#21 03 Mar 2019 21:00

leonow32 wrote:
Chińczycy nas kiedyś wszystkich wygryzą

Wymuszą spadek cen.

Programator do procków za 10gr. w przygotowaniu, też na chińskim tanim mikrokontrolerze.

leonow32 wrote:
Ile kosztuje ten scalak?

Wersja BGA kosztowała niecałe 10 USD, tej nie widziałem.
Podejrzewam że cena na rynku chińskim jest poniżej 5 USD skoro moduł można kupić za około 50zł.

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#22 03 Mar 2019 21:39

tmf tmf

Moderator of Microcontroller designs

Helpful post? (0)

#22 03 Mar 2019 21:39

FPGA mnie kręci od dawna. Z jakiego softu korzystasz? Do tych chińskich też są gotowe środowiska, czy jak to wygląda?
Pełen podziw za implementację w FPGA tych komputerów - kiedy zdążyłeś to zrobić? Przecież to implementacja procesora (pół biedy z 6510 z C64, ale 68000, to już nie byle co), dodatkowo te wszystkie Agnusy, Denisy, Paule itd. z Amigi, no wszystkie zależności czasowe... Jak to zaczniesz sprzedawać to jestem pierwszy chcętny w kolejce Z przyjemnością bym znowu zagrał w jakieś gry z dzieciństwa.

Początki z AVR: Język C dla mikrokontrolerów AVR...
Mikrokontrolery AVR i ARM. Sterowanie wyświetlaczami LCD
XMEGA - AVR. Praktyczne projekty i AVR. Układy peryferyjne

See also:
31.05.2023 Wyświetlacze OLED RGB: parametry elektryczne, interfejs i kod inicjujący kontroler
20.05.2023 UART – co musisz wiedzieć
14.05.2023 Jak sprawdzić czy posiadany układ to oryginał? Moja historia AY-3-8910
25.03.2023 Domowe wypieki - tym razem o problemach i ich rozwiązaniach
#23 03 Mar 2019 22:08

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (0)

#23 03 Mar 2019 22:08

tmf wrote:
Do tych chińskich też są gotowe środowiska, czy jak to wygląda?

Soft do nich nazywa się "Tang Dynasty". ~150MB, nie taki bloatware jak Xilinxa czy Altery.

tmf wrote:
Pełen podziw za implementację w FPGA tych komputerów - kiedy zdążyłeś to zrobić?

Tylko główny i kilka testowych zrobiłem w całości sam.
Reszta to przeróbki ogólnie dostępnych corów które trzeba było dostosować do innego FPGA i pamięci.
Było z tym kupę roboty, ale mniej niż z robieniem od zera.
Jak bym się uparł to core amigi skończył bym własne, mam już część zrobione - Lisa i Paula które potrzebowałem do innego projektu.

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#24 03 Mar 2019 22:14

Anonymous Anonymous

Level 1

#24 03 Mar 2019 22:14

piotr_go wrote:

leonow32 wrote:
Chińczycy nas kiedyś wszystkich wygryzą

Wymuszą spadek cen.
Programator do procków za 10gr. w przygotowaniu, też na chińskim tanim mikrokontrolerze.

Moim zdaniem nie wymuszą za dużo - zdecydowana większość kosztów przy produkcji FPGA idzie na zrobienie software'u. FPGA są stosowane w niszowych małoseryjnych zastosowaniach, gdzie cena ma drugorządne znaczenie. To czy FPGA do ultrasonografu będzie kosztował $10 czy $100 nie ma znaczenia bo to ułamek kosztów całego urządzenia. A tutaj liczy się wsprcie producenta, przenoszalność, ciągłość produkcji i wiele niematerialnych rzeczy - a Chńczycy mają problem ze zrobieniem dokumentacji. A do wielkoskalowych produktów stosuje się ASIC.
#25 03 Mar 2019 22:23

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (+1)

#25 03 Mar 2019 22:23

atari_robbo wrote:
Moim zdaniem nie wymuszą za dużo - zdecydowana większość kosztów przy produkcji FPGA idzie na zrobienie software'u.

Nie chodzi wyłącznie o FPGA a wszelkiej maści scalaki.
Jak będzie się opłacać to producenci przetłumaczą dokumentację. Zresztą nie do wszystkiego potrzebujesz porządnej dokumentacji, często wystarczy (fatalne) tłumaczenie googlem.

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#26 04 Mar 2019 04:55

tronics tronics

Level 38

Helpful post? (0)

#26 04 Mar 2019 04:55

Quote:
FPGA są stosowane w niszowych małoseryjnych zastosowaniach

Niszowych i małoseryjnych? Z niszą pewnie zgoda, z tą małoseryjnościa absolutnie nie. Wydaje mi się, że za mało urządzeń kolega rozebrał żeby takie daleko idące wnioski wyciągać.
Quote:
bloatware jak Xilinxa czy Altery.

Tylko ile generacji różnych układów obsługują te środowiska, ile mają dodatkowych narzędzi (z których niewiele osób korzysta i wie do czego są)? Coś za coś.
#27 04 Mar 2019 16:30

John5MM John5MM

Level 19

Helpful post? (0)

#27 04 Mar 2019 16:30

Jaka będzie cena z wersja obsługi C64 ?

See also:
29.11.2022 Kolba lutownicza do stacji lutowniczej ZD-912 ZD-916 ZD-917 jakie piny
08.09.2021 Jak zrobić solidny, niepsujący się po paru dniach czytnik kart SD?
06.01.2021 Dobór silnika do pilarki teleskopowej DIY.
#28 16 Mar 2019 22:48

Tommy82 Tommy82

Level 41

Helpful post? (0)

#28 16 Mar 2019 22:48

A nie dało by się gniazda zwykłej klawiatury? PS2/USB. Było by bardziej uniwersalne.
W sumie pytanie dla czego akurat taka klawiatura? Chodzi o bezprzewodowść?
#29 17 Mar 2019 10:23

piotr_go piotr_go

DIY electronics designer

Topic author Helpful post? (+1)

#29 17 Mar 2019 10:23

Tommy82 wrote:
A nie dało by się gniazda zwykłej klawiatury? PS2/USB. Było by bardziej uniwersalne.

W opracowaniu. Zejdzie z tym jeszcze trochę.

Tommy82 wrote:
W sumie pytanie dla czego akurat taka klawiatura? Chodzi o bezprzewodowść?

- Bo bezprzewodowa
- Bo mam.
- Bo rozpracowałem parowanie, wyciąganie klucza i deszyfrowanie.

See also:
04.05.2023 Chińska latarka i jej zmyślone parametry.
25.02.2023 Odtwarzacz MP3/FLAC/... radyjko internetowe by piotr_go
24.01.2023 Płytka startowa i bootloader do PY32F003 by piotr_go
03.01.2023 PY32F002 - chiński ARM za 8 centów firmy PUYA
#30 15 Jun 2019 17:56

ploty ploty

Level 2

» | Helpful post? (0)

#30 15 Jun 2019 17:56

Dziękuję za udostępnienie. dostanę 1 w przyszłym tygodniu
Create an account, log in and become active in a forum and ads will not appear. You will receive points by participating in discussions.
Join this discussion.

Log in with Google

Reply Cool? Ranking DIY | New topic

Notify about new articles

Home page
/
Forum
/
DIY Structures
/
Kieszonkowy retro-emulator na chińskim FPGA by piotr_go.
