Schemat płytki drukowanej dla ekspandera MCP23017 16 kanałów.

Witam,

Potrzebuję stworzyć schemat dla ekspandera MCP23017, konkretnie chodzi mi o płytkę z "kieszenią" na 3 ekspanderay MCP23017 chodzi o to zeby były wyprowadzenia dla każdej "nóżki" czy mogłby ktoś podpowiedzieć w czym to zrobic? albo pomoc w stworzeniu takiego schemtu? Muszę zamówić kilka takich płytek do raspberry , póki co mam wszystko podłączone na płytce portotypowej nie mniej jak zaczne to przewodzić to na bank się wszystko poodpina :/.

Wrzuć schemat urządzenia, podaj resztę parametrów (np. typy obudów), wtedy będzie o czym dyskutować.

generalnie chodzi o to, że to ma być tylko i wyłącznie kieszeń (nie wiem jak to inaczej nazwać - port? coś takiego: https://a.allegroimg.com/s400/03eee3/3d397587470da6e6c842ddaf0a9a) zeby wlozyć tego scalaka MCP23017 i wyprowadzić każdą z nóżek na goldpina. Problem w tym, że nie mam pojecia nawet co to są typy obwodów o_0

Na obrazku masz podstawkę DIL-08. To są absolutne podstawy elektroniki.

Christophorus dokladnie o to chodzi, potrzebuje 1 plytke z 3 adapterami i wyprowadzeniami.
wielkosc nie ma znaczenia bo to nie bedzie mialo zadnej obudowy:)

Kolega Autor nie dość, że nie umie opisać, czego potrzebuje, to jeszcze nie zdaje sobie sprawy, jak dokładnie ma wyglądać taki moduł. Najprościej będzie coś takiego kupić, szkoda zawracać sobie głowę... Nie pytaj go o typ obudowy, bo wyraźnie nie wie, o co chodzi.

Christophorus - Jasne - jeśli chodzi o obudowę to jest to obudowa z nóżkami, więc chyba nie SMD
to jest dokładnie ten scalak - https://botland.com.pl/ekspandery-wyprowadzen...017-ekspander-wyprowadze-i2c-16-kanalowy.html
Nie ma znaczenia tutaj czy połączę to przewodami czy nie - do raspberry i tak lecą tylko 4 kabelki - nawet lepiej jakby to były przewody ponieważ miejsce gdzie to bedzie zainstalowane jest dość specyficzne i wolalbym miec kazdy modul podlaczony przewodem.
Reasumując chodzi mi dokłądnie o coś takiego jak wkleiłeś tyle, że zależałoby mi zeby goldpiny były tylko z jednej strony . Mega dzięki za pomoc i cierpliwość


Yogi - po co odpisujesz jeśli nie chcesz pomóc? Zły dzień?

A może rozwiązaniem będzie gotowa płytka uniwersalna ? np PDU11
https://botland.com.pl/54-plytki-uniwersalne

beeeeer napisał:

jeśli chodzi o obudowę to jest to obudowa z nóżkami, więc chyba nie SMD

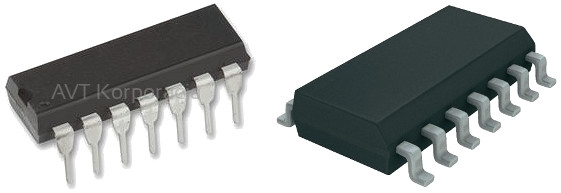

Kolega zapewne do tej pory nie wie, o co pytamy. Oto obrazek, taka zagadka:



Która wersja nie ma tych "nóżek"? U góry pytanie dotyczyło rodzaju obudowy układów scalonych, a nie złącza całego modułu. Jeżeli widziałeś coś, czego nie umiesz opisać, najprościej jest zamieścić zdjęcie, wtedy jest mniej więcej jasne czego szukamy.

Pod obudowę smd też jest gotowa płytka PDU 06
https://sklep.avt.pl/plytka-uniwersalna-smd-tht-jednostronna.html

W TME płytek prototypowych też multum - można coś dobrać.
https://www.tme.eu/pl/katalog/plytki-uniwersalne_100110/

Uważam że nie warto robić samodzielnie takiej płytki skoro są gotowe (Chyba że w celach edukacyjnych)

ten scalak to nie jest SMD obrazek po lewej.
Jeśli chodzi o płytkę - to potrzebuje ich w ilości hurtowej i chciałem zamówić żeby zrobiła to firma.
Jeśli chodzi o to co potrzebuję to:
scalak - zdjęcie po lewej.

goldpiny po jednej stronie
no i ta kieszeń : DIL

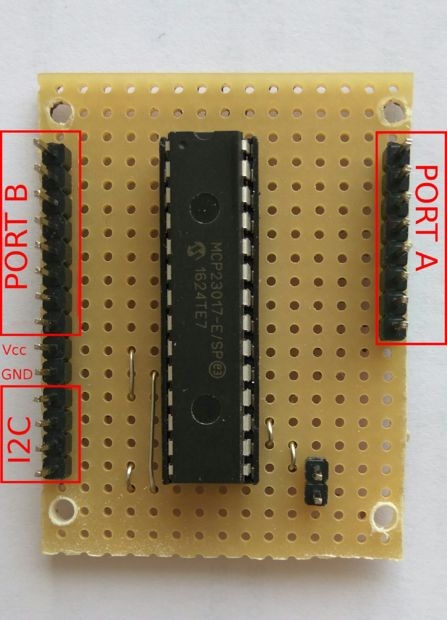

dokładnie o coś takiego mi chodzi :

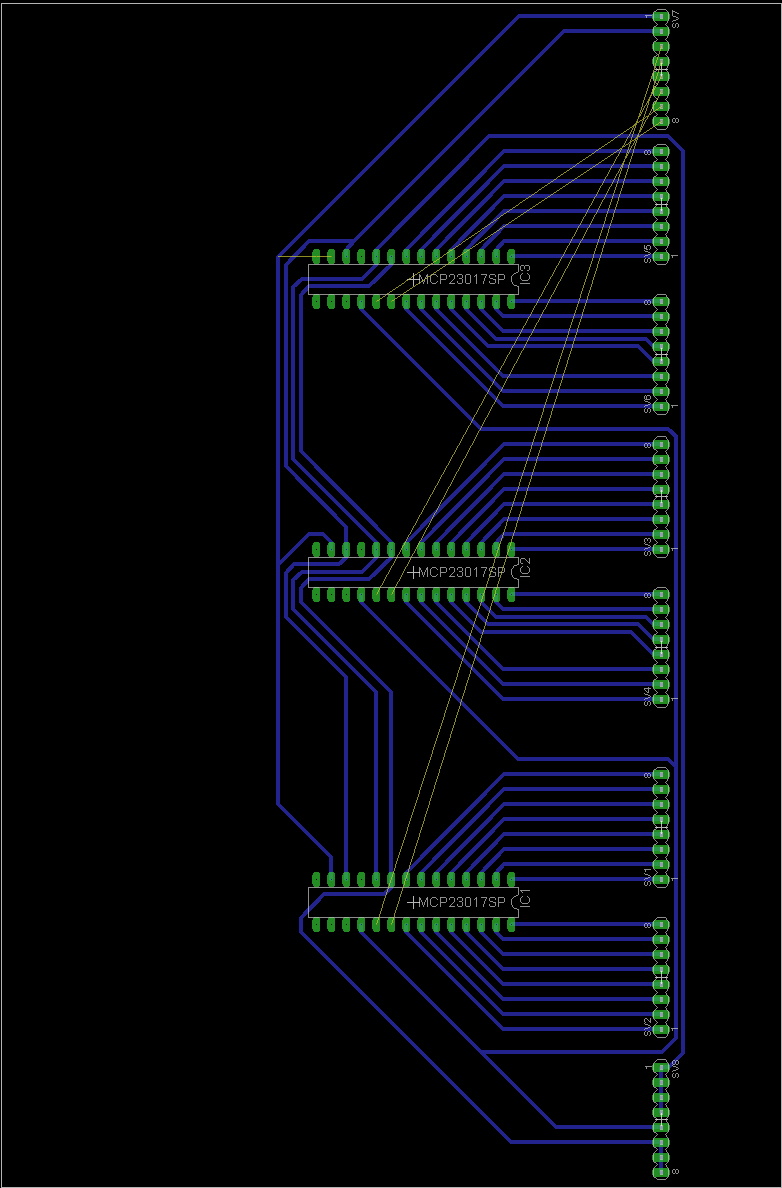

znalazłem do tego schemat tylko nie bardzo rozumiem, jak teraz tutaj dorobić wyprowadzenie tych goldpinów na jedną stronę.

Nie rozumiem co znaczy

beeeeer napisał:

wyprowadzenie tych goldpinów na jedną stronę.

Rozumiem że potrzebujesz projektu płytki w eagle. Spróbuj naszkicować rozmieszczenie goldpinów na płytce. Czy ma to być coś w rodzaju złącza krawędziowego ? czy coś w stylu
prawa krawędź - zasilanie i I2C
lewa krawędź - port A i PortB (albo masa portA masa portB zasilanie) ?

Tak potrzebuję projektu.
Chodzi o to zeby były wyprowadzone wszystkie nóżki na jedną stronę. (bez zadnych zworek itp) zworki będę robić samodzielnie (muszę mieć różne adresy tych ekspanderów)

Na jedną stronę to znaczy na lewo/prawo od podstawki czy na stronie elementów/ścieżek ?

chodzi o stronę lewą i płaszczyznę górną (tam gdzie będzie się wkładało ekspander do DILa.)

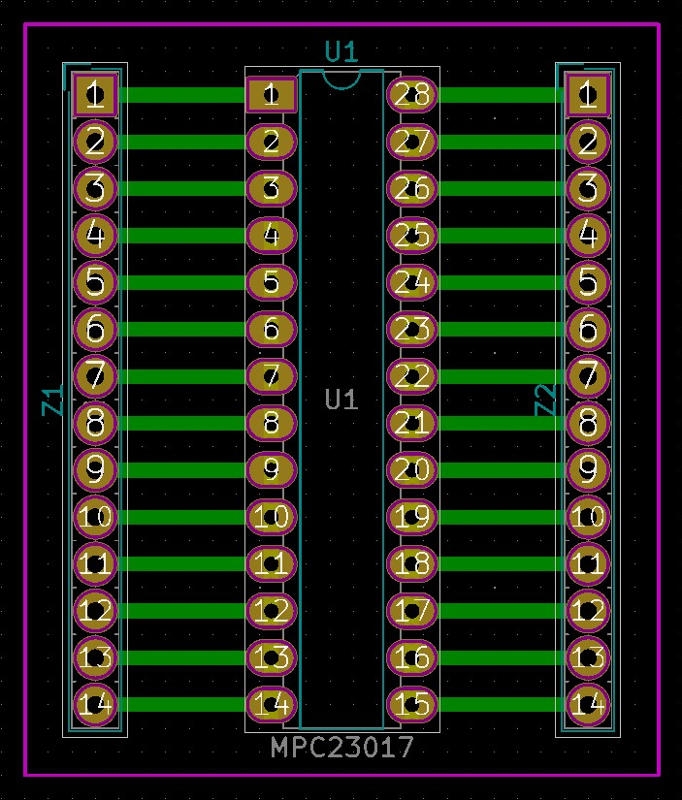

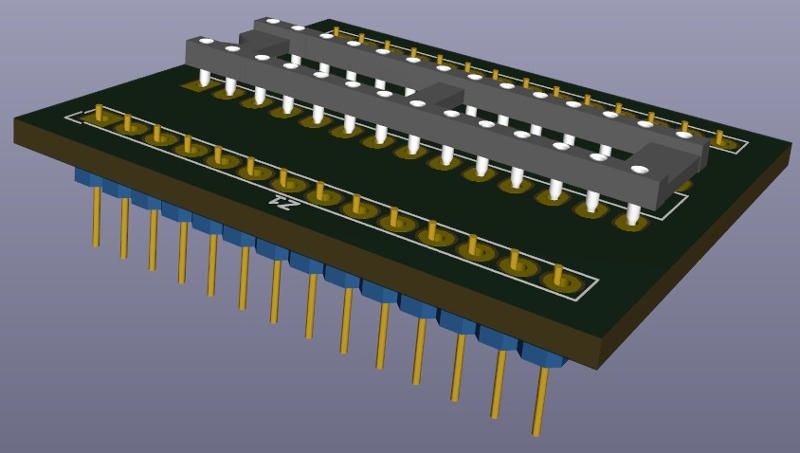

coś takiego (tu jest prawa strona) ?
to tylko szkic - nie gotowy

Tak,o cos takiego mi chodzi właśnie - dziekuje:)

Podaj jeszcze adres na priv - wysle Ci dobre piwko:)

Pytanie laika... Dobra jest schemat plytki, jak to teraz na plytke przeniesc by taka powstala?

Opisów w necie jest multum:
-metoda fotochemiczna
-metoda żelazkowa
-ręcznie (pisak kwasoodporny)
-zlecić firmie
