Witam wszystkich użytkowników ponownie mam krótkie pytanie dotyczące kondensatora przepustowego jaki ten element elektroniczny ma symbol rysunkowy? Proszę o pomoc i pozdrawiam wszystkich gorąco.

Dzięki serdeczne.

To jest kondensator filtrujący zakłócenia mogące przechodzić przez przewód przechodzący przez otwór do wnętrza urządzenia (albo mogące wychodzić z wnętrza urządzenia).
Zwykłe kondensatory tych zakłóceń nie wyfiltrują bo zakłócenia będą przechodziły po tej stronie stronie przewodu/otworu po której nie ma kondensatora.
Kondensator przepustowy jest koncentryczny czyli jest po każdej stronie przewodu (tzn. on sam jest też tym przewodem) więc nie ma takiego miejsca którędy zakłócenie mogło by wchodzić/wychodzić.

Mam taki jeden problem otóż chciałem przerzucić wszystkie biblioteki z programu Eagle do programu Kicad po skonwertowaniu jednej z Nich jak i biblioteki symboli tak i biblioteki obudów po w czytaniu ich w programie Kicad wszedłem do przeglądarki bibliotek symboli potem footprintów patrzę a tutaj w bibliotece footprintów nie ma pól lutowniczych i nazwy obiektów, a w bibliotece symboli jest tylko malutki tekst z nazwą elementu a brakuje całości symbolu odpowiadającego danemu footprintowi po skonwertowaniu biblioteki. I teraz mam pytanie czy rysować wszystkie elementy bibliotek programu Eagle w programie Kicad? Proszę o pomoc.

Istnieją różne wersje Eagle, 5.x.x, 6.x.x, 7.x.x i obecnie już 8.x.x i było również kilka wersji skryptu konwertującego biblioteki. Prawdopodobnie różnice w formacie zapisu danych w bibliotekach Eagle i skryptu konwertującego są przyczyną niepowodzenia konwersji bibliotek.

Pcbnew z KiCad w wersji 4.0.7 powinien mieć możliwość otwarcia samych footprintów z Eagle 6.x.x. Testowe wersje KiCada potrafią obecnie wczytać projekt utworzony w programie Eagle.

Gotowe i dość dobre biblioteki do KiCada znajdziesz w tym linku.

Dzięki. Pozdrawiam. A Mam Pytanie jeszcze jedno, a w jakim programie można stworzyć modele 3d do tych bibliotek? Bowiem brakuje modeli 3d footprintów m.in. takich jak baterie i kondensatory. Pozdrawiam.

W podanym wyżej linku znajdziesz również biblioteki 3D. Można je tworzyć w programie Wings 3D - pliki w formacie vrml. Pliki bibliotek są pliki w formacie *.wrl lub x3d.

Rozumiem dzięki oraz przepraszam za kłopot. Pozdrawiam.

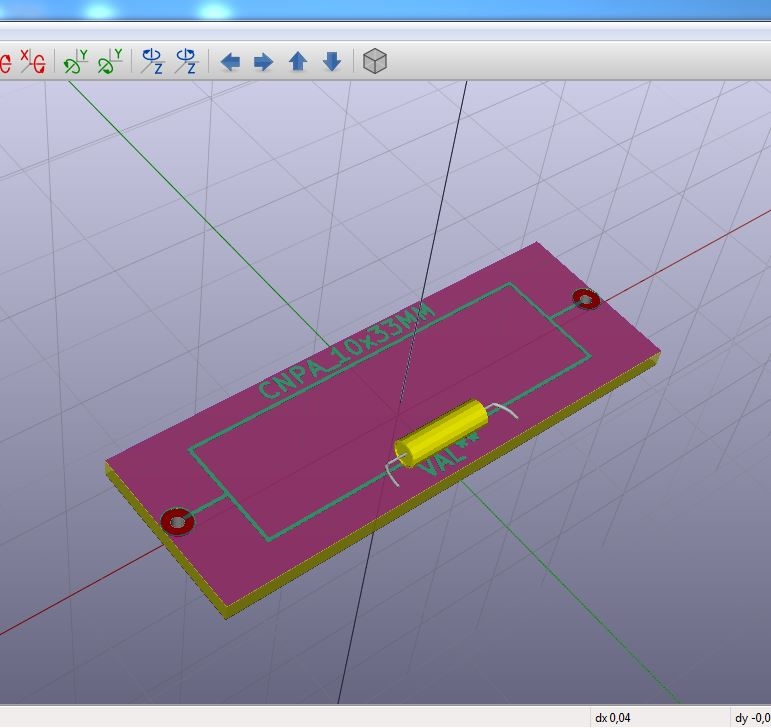

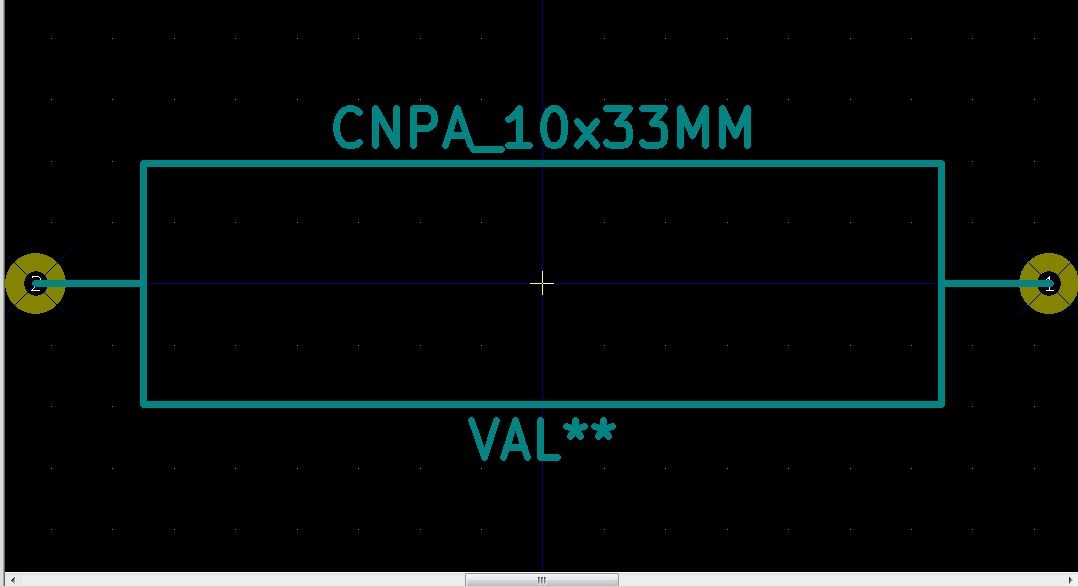

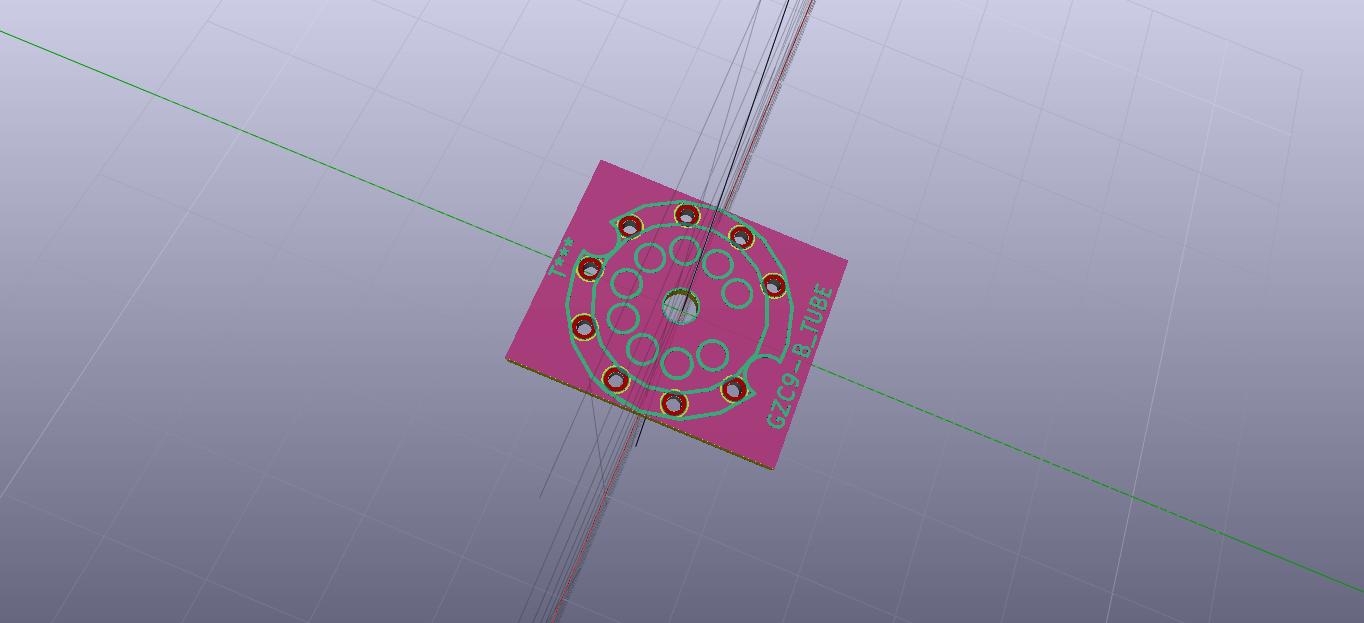

Po wczytaniu jednego modelu 3D lampy nie mogę zobaczyć jej modelu 3D w bibliotece footprintów i zanim zacznę dalej działać nie wiem jak zapisać model 3D tego elementu proszę o pomoc z całego serca. Przedstawię na obrazkach jak sprawa się ma obecnie: oraz . Obrazek po lewej stronie to ten po wczytaniu modelu 3D z modelem footprintu w edytorze PCB, a ten drugi z wyszukiwarki bibliotek footprintów.

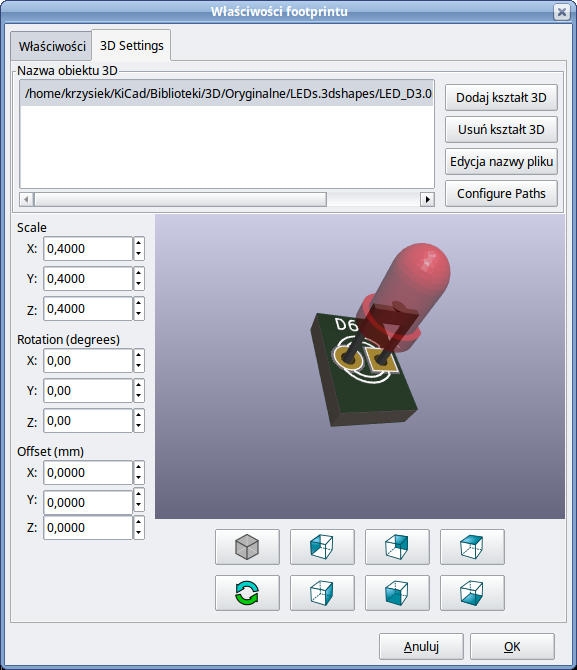

Model 3D przypisujesz do footprintu doraźnie w edytorze Pcbnew. Ustawiasz kursor myszki nad danym footprintem i wciskasz klawisz E. Otworzy się okno właściwości danego footprint, gdzie w zakładce 3D Settings możesz wybrać odpowiedni model 3D dla danego footprintu. Zamiany te po zapisaniu pliku z projektem płytki są zachowywane tylko w tym projekcie. Zrzut ekranu pochodzi z testowej wersji KiCada 5 w systemie Linux. Wersja 4.x.x i wcześniejsze nie posiada podglądu modelu 3D w oknie z poniższego zrzutu ekranu.

Niestety przy kojarzeniu footpritnów z modelami 3D nie ma możliwości globalnego kojarzenia i jeśli na płytce jest np. 10 diod LED to dla wszystkich z osobna trzeba przeprowadzić to kojarzenie.

Podobnie, ale już na stałe można przypisać footprintom modele 3D w edytorze footprintów, gdzie po wybraniu właściwości danego footprintu można w podobnym oknie skojarzyć footprint z danym modelem 3D.

Udało się dzięki wielkie jak będę kiedyś potrzebował dalej pomocy będę pytał. Pozdrawiam.

Tutaj jest obszerny temat dotyczący obsługi KiCada. Część informacji dotyczy starszych wersji KiCada i może być obecnie nieaktualna. Natomiast w tym linku znajdziesz obszerną polskojęzyczną instrukcję do starszej wersji KiCada.

Dzięki wielkie.

Mam pytanie np. jakbym chciał stworzyć własny model 3d jakiegoś kondensatora lub innego elementu układu elektronicznego to jaki program najlepszy Waszym zdaniem jest albo byłby do takiego typu prac bowiem próbuję jeden element stworzyć w programie, który nazywa się FreeCad, zapisać go w WRML i STEP tych dwóch rozszerzeniach oraz przenieść do KiCada? Proszę o pomoc.

Do tej pory modele 3D elementów dla Pcbnew były tworzone w programie Wings 3D. Pliki modeli 3D powinny zostać wyeksportowane w postaci plików z rozszerzeniem *.wrl, aby można z nich było korzystać w edytorze Pcbnew. Wersja 5 Kicada obsługuje jeszcze następujące pliki modeli 3D, *.idf, *.emn, *.x3d, *.stp i *.igs.

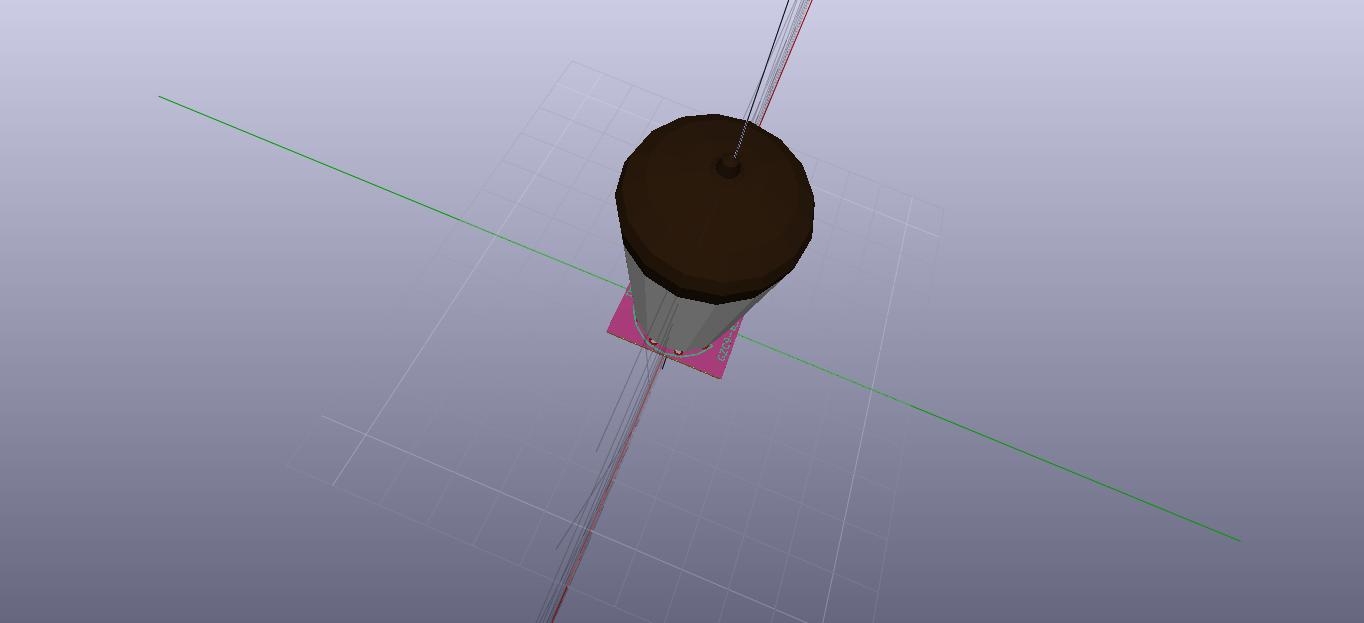

Wstawiłem wreszcie tę część to znaczy ten model kondensatora do biblioteki ale stoi on poziomo nóżkami zamiast pionowo i jest znacznie mały nie wiem jak go dopasować do podłoża oto wycinek: Proszę o drobną pomoc bo już powoli zaczynam się poddawać. Pozdrawiam.

Zobacz do postu #12. Po lewej stronie okna podglądu modelu 3D masz ustawienia trzech zakresów ustawień położenia i skali modelu 3D w osiach X, Y i Z - Scale - skala modelu, Rotation - obracanie modelu, Offset - przesuwanie modelu. Inna możliwość to od razu zaprojektowanie modelu 3D w odpowiedniej skali i orientacji w programie do modelowania 3D.

A robiłem ten model w Wings 3D, a nóżkę tworzyłem w Blenderze wzorowałem się na tym wycinku chyba, że zapomniałem o długości i szerokości obu elementów.

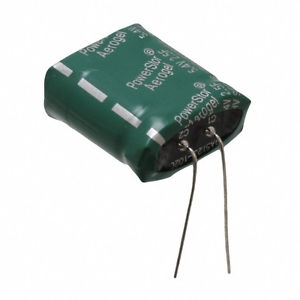

Mam pytanie chciałbym stworzyć model w trójwymiarze takiego kondensatora jak na zdjęciu tylko nie wiem, w którym programie wykonać ten model aby odpowiednio pasował potem po dodaniu do biblioteki Kicada. Programy do modelowania WINGS 3D czy Blender. Proszę o poradę z góry pozdrawiam i dzięki.

Wings 3D.

Ale chyba Solid Works nie wiem czy płatny jest w sumie można spróbować w Wings 3D chcę tylko się zapytać jak zrobić coś takiego właśnie w tym programie? Chodzi Mi o zaokrąglenie boków dwóch ścianek.

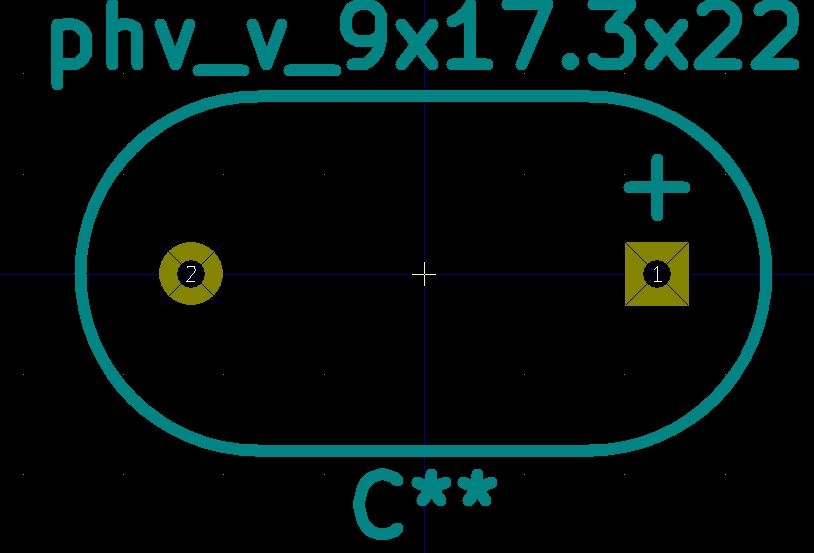

Mam problem z utworzeniem kondensatorka Phv w programie Wings 3d ponieważ tam jest mało opcji, które są potrzebne do wykonania takiego elementu oto te kondensatorki, których Mi brakuje:

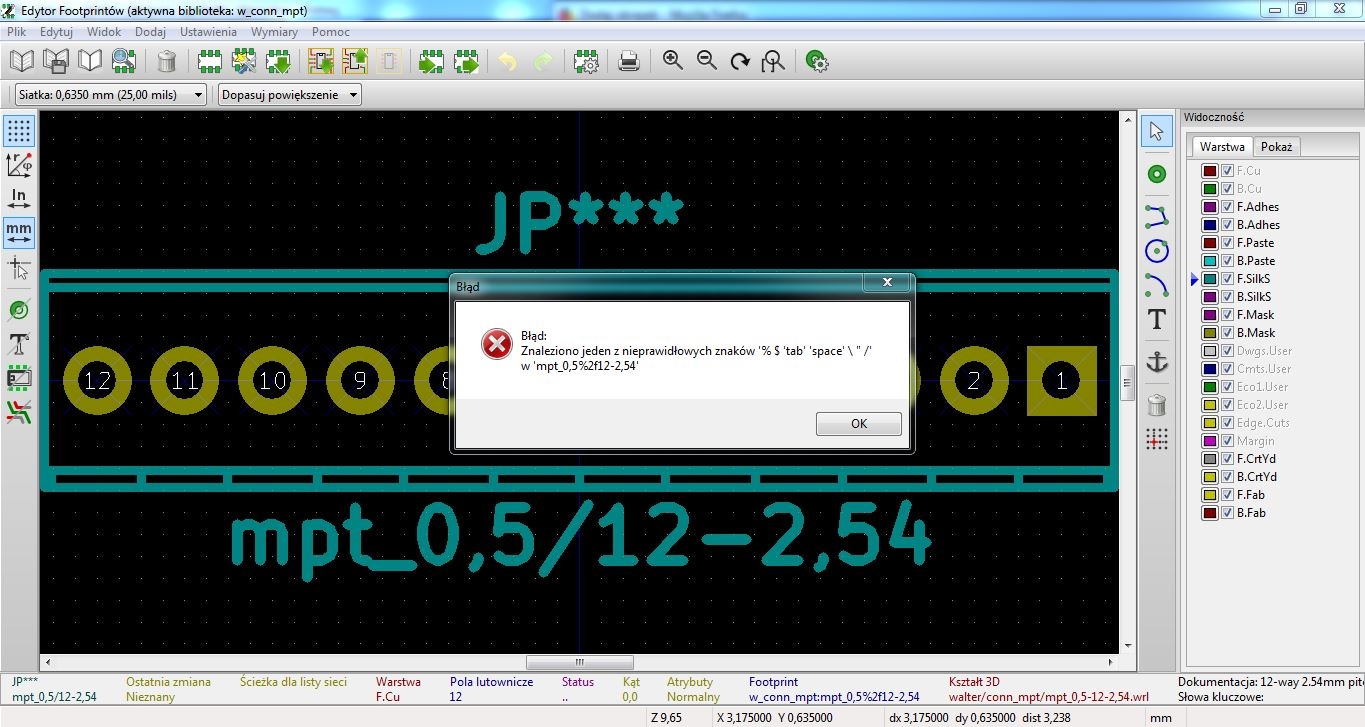

Nie mogę zapisać modelu 3D biblioteki w_conn mpt wyskakuje Mi taki błąd i nie wiem jak pozbyć się tej usterki, aby zapisać modele 3D w tej bibliotece. Prosiłbym Was o drobną pomoc w tej sprawie..

Masz ukośnik w opisie elementu i to jest problemem.

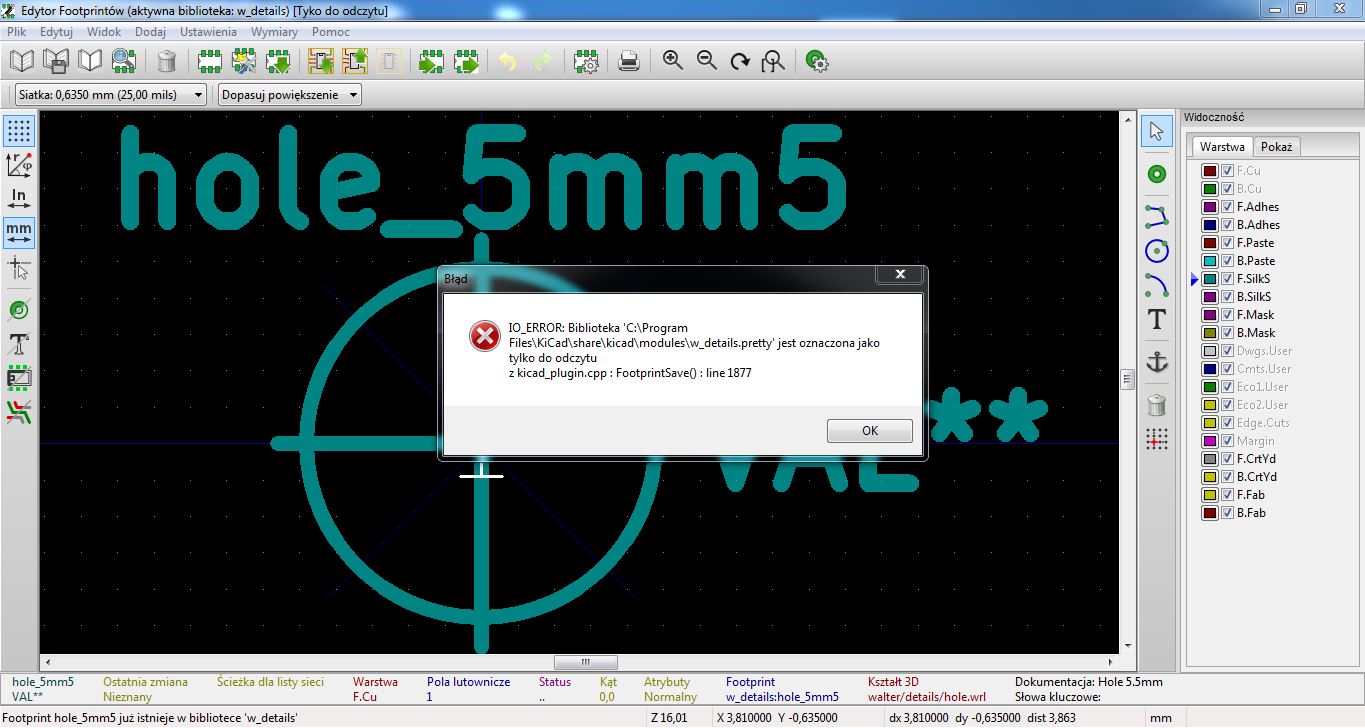

Mam teraz mały kłopot z biblioteką w _details nie mogę zapisać w niej elementu ponieważ po wybraniu tej biblioteki jako głównej dla jej elementów 3D ustawiona ona jest z informacją jako biblioteka Tylko do odczytu. Proszę o pomoc. Poniżej obrazek na, którym jest błąd.

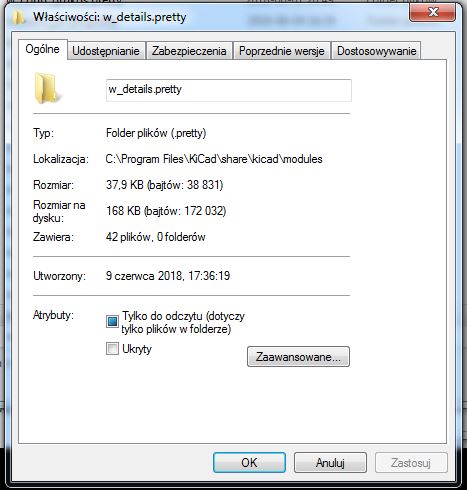

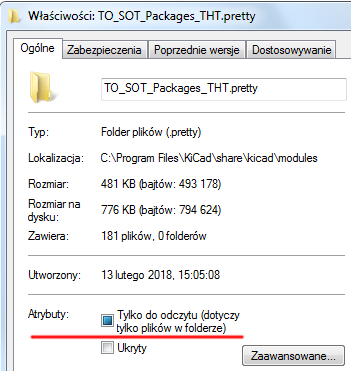

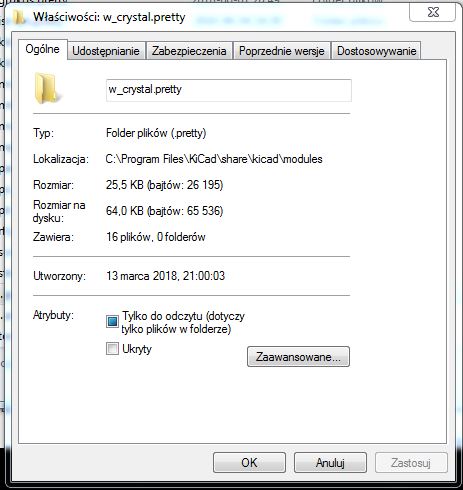

Czy przypadkiem folder z biblioteką lub biblioteka nie ma ustawionego atrybutu "tylko do odczytu" jak na obrazku poniżej? Kliknij prawym klawiszem myszki na folderze tej biblioteki lub bibliotece i wybierz z menu kontekstowego "właściwości", aby sprawdzić atrybuty danego pliku lub folderu.

Tak jest. Ta biblioteka ma zaznaczoną tę opcję właśnie jak każda inna tylko z tą mam taki wyjątkowy problem z poprzednimi nie było takiego problemu jak z Tą. A mam jeszcze jedno pytanie pytanie bo zauważyłem, że ta biblioteka pod nazwą w_details ma uprawnienia administratora jak je można na razie wyłączyć aby wgrać te modele 3D?
