Witajcie.

Mam zbudowaną mobilną kolumnę aktywną. Kolumna ma w sobie akumulator i zabudowany wzmacniacz samochodowy.
Zazwyczaj dźwięk podawany jest z telefonu lub komputera na wejście niskopoziomowe wzmacniacza.

Potrzebuję schemat prostego filtra na 3 potencjometry
Gain, Treble, Bass który mógłbym zastosować między laptopem a wzmacniaczem do korygowania dźwięku. Czy jest możliwa budowa czegoś podobnego?

Promuję tematy:
07.12.2015 "Koza" przerobiona na piec na olej przepracowany z nadmuchem :)
REKLAMA
#2 17638011 19 Gru 2018 15:56

matej1410 matej1410

Poziom 25

Posty: 1085

Pomógł: 115

Ocena: 218
Pomocny post? (0)

Post #2
17638011 19 Gru 2018 15:56

https://www.electroschematics.com/6201/3-band-equalizer/
#3 17638080 19 Gru 2018 17:09

kukiz1986 kukiz1986

Poziom 27

Posty: 1840

Pomógł: 17

Ocena: 409
Autor tematu Pomocny post? (0)

Post #3
17638080 19 Gru 2018 17:09

Dziękuję, a coś w stereo może ktoś ma? Czy mam po prostu zrobić 2 takie układy?

Dodano po 37 [minuty]:

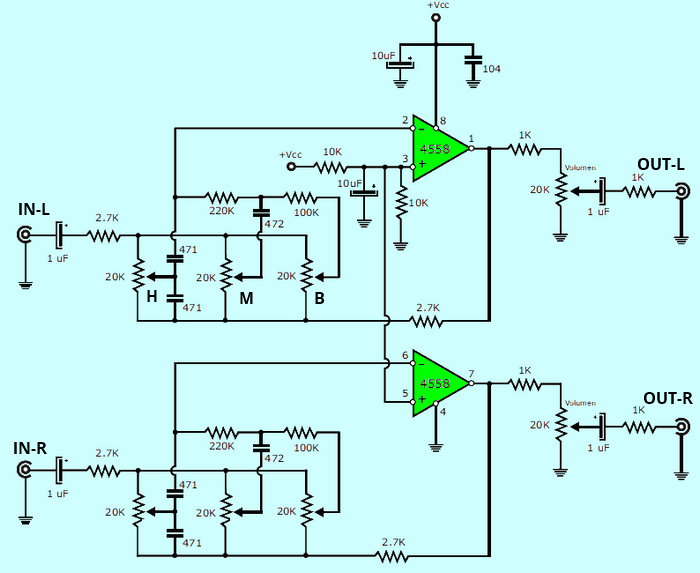

Znalazłem coś takiego na układzie JRC4558, akurat mam taki. Czy to poprawny schemat i zadziała?

Ewentualnie dla prostoty mógłbym zrobić equalizer w mono ale potrzebuje coś żeby przed nim zsumować sygnały L i R w jeden

Promuję tematy:
07.12.2015 "Koza" przerobiona na piec na olej przepracowany z nadmuchem :)
REKLAMA
#4 17639063 19 Gru 2018 23:50

matej1410 matej1410

Poziom 25

Posty: 1085

Pomógł: 115

Ocena: 218
Pomocny post? (0)

Post #4
17639063 19 Gru 2018 23:50

Dla dwóch kanałów robisz dwa identyczne układy z linka, który przesłałem. Pamiętaj tylko, że masa wspólna dla obydwu układów będzie.
#5 17639530 20 Gru 2018 10:49

kukiz1986 kukiz1986

Poziom 27

Posty: 1840

Pomógł: 17

Ocena: 409
Autor tematu Pomocny post? (0)

Post #5
17639530 20 Gru 2018 10:49

A czy mogę zsumować sygnały L i R przed korektorem? Te wychodzące z komputera? Było by to nawet lepsze dla mnie. Wzmacniacz i tak idzie w mono. Czytałem że aby zsumować wystarcza 2 rezystory między sygnałami. Czy to prawda? Posiada ktoś opis jak to zrobić?

Promuję tematy:
07.12.2015 "Koza" przerobiona na piec na olej przepracowany z nadmuchem :)
#6 17639738 20 Gru 2018 13:12

matej1410 matej1410

Poziom 25

Posty: 1085

Pomógł: 115

Ocena: 218
Pomocny post? (0)

Post #6
17639738 20 Gru 2018 13:12

Możesz. Lewy kanał przez rezystor do wejścia korektora i tak samo prawy przez rezystor do wejścia korektora.

Zobacz tu:
https://www.elektroda.pl/rtvforum/topic1485457.html
#7 17647886 24 Gru 2018 01:34

kukiz1986 kukiz1986

Poziom 27

Posty: 1840

Pomógł: 17

Ocena: 409
Autor tematu Pomocny post? (0)

Post #7
17647886 24 Gru 2018 01:34

Chyba coś nie gra :/ Poskładałem wszystko ale jak podepnę to mam straszne zakłócenia i trzaski, Czy powodem nie jest to że układ powinien byc zasilany napięciem symetrycznym :/ ?

Promuję tematy:
07.12.2015 "Koza" przerobiona na piec na olej przepracowany z nadmuchem :)
#8 17657973 28 Gru 2018 16:44

matej1410 matej1410

Poziom 25

Posty: 1085

Pomógł: 115

Ocena: 218
Pomocny post? (0)

Post #8
17657973 28 Gru 2018 16:44

Ze schematu z postu wyżej wynika, że zasilanie ma być symetryczne.
#9 17658048 28 Gru 2018 17:06

398216 Usunięty 398216 Usunięty

Poziom 43

Posty: 34062

Pomógł: 3918

Ocena: 9217
Pomocny post? (0)

Post #9
17658048 28 Gru 2018 17:06

kukiz1986 napisał:
układ powinien byc zasilany napięciem symetrycznym :/ ?

Zdecydowanie powinien. Mało tego, że symetrycznym, to w dodatku dobrze odfiltrowanym i stabilizowanym najlepiej.
Co do schematu tego przedwzmacniacza jaki zamierzasz robić - na pewno potrzebujesz trój-punktowej korekcji barwy dźwięku?
