Co uda się z tych płytek zrobić? Potrzebny dobry schemat układu elektronicznego.

Witam tak jak w temacie czy ma ktoś jakiś fajny schemat układu elektronicznego tu są moje scalaki

Masz układy, poprzeglądaj ich datasheety to się dowiesz czy można z nich coś zrobić.

W tym rzecz, że nie mam czasu i dlatego napisałem na elektrodę.

Wybacz ale nikt za Ciebie tego nie zrobi.

KillerB450 napisał:

W tym rzecz że nie mam czasu i dlatego napisałem na elektrode

Nie masz czasu ale napisać nowy temat jakoś dałeś radę... Jak dla mnie to po prostu lenistwo z Twojej strony i tyle.

Wybacz ale ja nie umiem jeszcze samemu przeanalizować datasheety i zrobić schemat, dlatego pisze na elektrodzie czy ktoś ma jakiś schemat, na jakiś z moich układów scalonych.

Nie chcę zniechęcać, ale z takim podejściem i tak zbyt daleko nie zajedziesz. Bo ktoś wrzuci schemat dla danego układu, to zaraz będą kolejne tematy "jak zrobić coś według podanego schematu", "zrobiłem, ale nie działa, rozwiążcie problem za mnie, bo nie mam czasu" itp
Jak nie masz czasu, to do kubła z tym Jak masz czas i chęci, to pogoogluj co w ogóle masz tam za klocki. Potem albo w niektórych notach są przykłady aplikacji, albo nawet wchodzisz na google grafika i szukasz numer scalaka, który Cię zaintrygował plus słowo schemat lub schematics. Powinno coś wyskoczyć. Bez Twojego zaangażowania nic z tego niestety nie będzie. Inni mają swoje ciekawe tematy do realizacji
Chyba że chcesz zapytać o coś konkretnie, to pewnie ktoś pomoże

Nie ze mi się nic nie chcę bo ja też szukam jakiś układów do zrobienia Ale jak ktoś ma już schemat to może przecież wysłać

Dodano po 14 [minuty]:

"Nie chcę zniechęcać, ale z takim podejściem i tak zbyt daleko nie zajedziesz. Bo ktoś wrzuci schemat dla danego układu, to zaraz będą kolejne tematy "jak zrobić coś według podanego schematu". " Spokojnie nie zniechęcasz bo to mnie interesuję i dlatego wybrałem zawód mechatronik 🙂 . Możliwe że będę pisał jak mi jakiś układ nie będzie działa żeby mi ktoś pomógł bo to jest logiczne ale nie każe komuś żeby mi pisał na post albo odpowiadał na komentarze !!

Dodano po 10 [godziny] 37 [minuty]:

To ma ktoś schematy

To może przynajmniej zrób listę tych scalaków. Bo z tych zdjęć to tak niezbyt przejrzyście.
Następnie dobrze by było opisać co one sobą prezentują (jaka jest ich funkcja).

Oczywiście mógłbyś to sam zrobić, choć chyba wygodniej będzie jak to ktoś za Ciebie zrobi.
Od razu się usprawiedliwię, że na ten moment też nie za bardzo mam czas i w ogóle mi się nie chce.

No, ale jeden schemat Ci podeślę;
https://inelsc.pl/pl/p/file/804cab8dbe3bcf90a090201b8fe7fe60/J-024.pdf
No i do dzieła.

Połowy onaczeń nie da się odczytać. Zrób listę układów

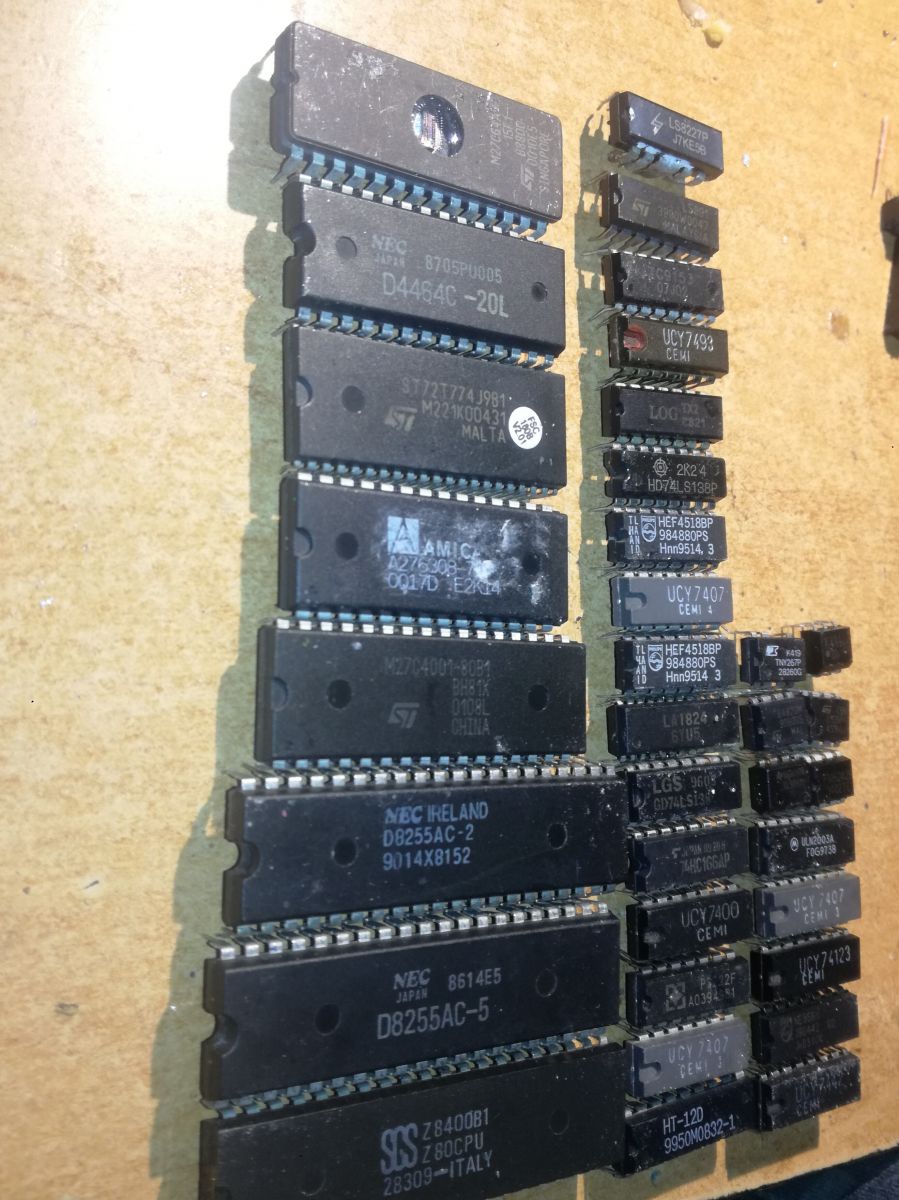

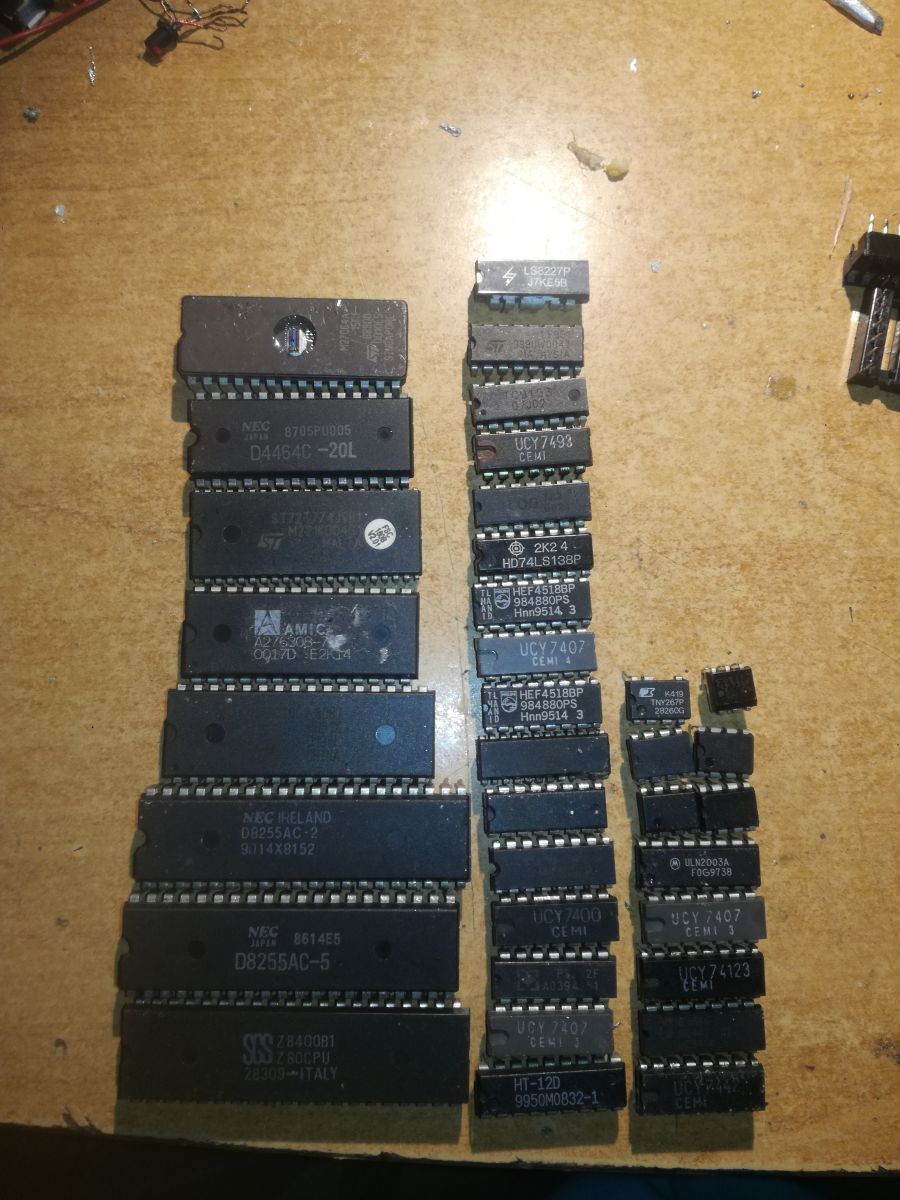

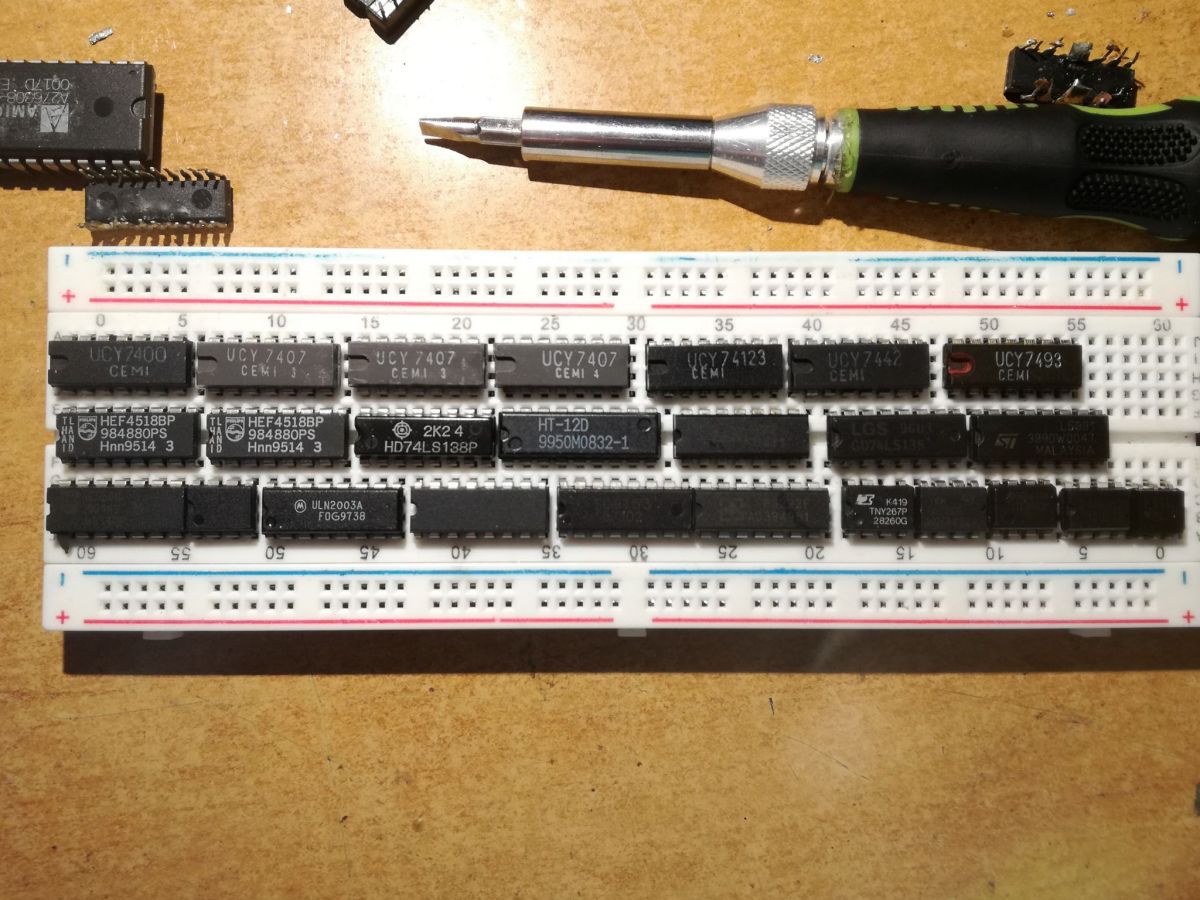

układy scalone ( te mniejsze ) po kolei



-Ucy 7400 cemi (Czterokrotna dwuwejściowa bramka NAND)
-Ucy 7407 cemi 3 (Sześciokrotny bufor z otwartym kolektorem)
-Ucy 7407 cemi 3
-Ucy 7407 cemi 4
-Ucy 74123 cemi (Dwukrotny przerzutnik monostabilny z wejściem zerującym)
-Ucy 7442 cemi (Dekoder kodu BCD na kod dziesiętny)
-Ucy 7493 cemi (Czterobitowy licznik binarny)
-HEF4518BP 984880ps (podwójny licznik bcd)
-HD74LS138P (3-Line-to-8-Line Decoders / Demultiplexers)
-HT12D9950MO832
-Log TX20821
-LGS GD74LS138 (3-Line-to-8-Line Decoders / Demultiplexers)
-L5991 (Podstawowy sterownik gotowości)
-LM358N (WZMACNIACZE OPERACYJNE PODWÓJNEGO RÓŻNICOWEGO WEJŚCIA)
-NE556N (Taimery podwójenej precyzj)
-ULN2003A
-74HC166AP
-TC9153
-PS222F
-K419TNY267P
-TBA820M
-TL3043P
-FM62429
-TLP734f

7400
https://ep.com.pl/files/7092.pdf
https://ep.com.pl/files/7112.pdf
NE556 to podwójny NE555 na tym układzie znajdziesz od groma schematów, nawet całe książki zawierające schematy tylko z tym układem.

TBA820M - wzmacniacz audio małej mocy - świetny do przenośnego radia zasilanego z baterii, bo mało prądu pobiera, dziś o takie raczej trudno.
74HC166 - rejestr przesuwny 8-bit PISO (parallel-in serial-out - równoległe wejście, szeregowe wyjście); podłączasz do uC (3 sygnały: ładowanie, przesunięcie, dane; podajesz ładowanie, potem 8x przesunięcie i odczyt danych, żeby odczytać dane z 8 wejść - sposób na oszczędzanie nóżek uC; jakbyś połączył 3 takie, to też używając 3 nóżek uC możesz odczytać 24 wejścia).
ULN2003A - 7-krotny inwerter mocy (prąd chyba 0,5A) - dobry do sterowania przekaźników, albo i silniczków (zwykle krokowych unipolarnych) z uC.

FM62429, TC9153 potencjometry cyfrowe
TLP734f transoptor
TNY267P, L5991 sterowniki przetwornic
HT12 koder do pilotów
LM358N - wzmacniacz operacyjny, w wielu układach można użyć zamiast innego wzmacniacza operacyjnego.

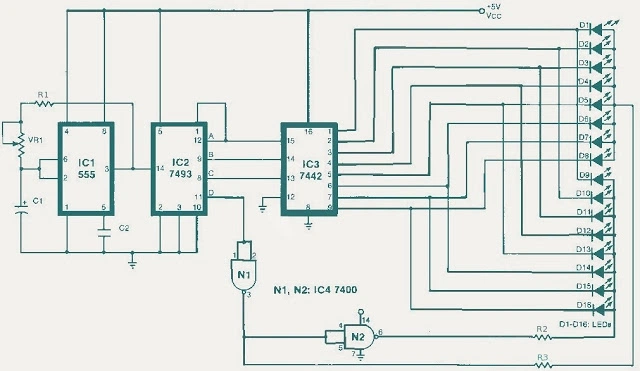

Łącząc oscylator z licznikiem i dekoderem i LEDami można zrobić efekt typu biegnący punkt, liczników i dekoderów jest kilka można robić układy różnej ilości LED, a jak się doda diodowy dekoder to i ze zmianą kierunku.


https://electronboy.wordpress.com/2013/02/22/led-running-lights/
