Układ do sterowania elektrozaworem zasilanym prądem stałym 6V 1A

Witam,
Proszę o wyrozumiałość ponieważ nie jestem elektronikiem, ale mam dwie ręce więc chciałbym przy Waszej pomocy zrealizować swój projekt. Zostałem zmuszony przerobić sterowanie elektrozaworem służącego do spuszczania wody.
Zawór ten sterowany jest napięciem 6 V( 1A) podawanym poprzez dwie żyły. Gdy na jedną z żył podam potencjał dodatni, a na drugą ujemny to elektrozawór się otwiera. Po zmianie potencjałów elektrozawór się zamyka.
Potrzebowałbym zbudować jakiś układ sterowania który to po naciśnięciu przycisku monostabilnego(dzwonkowego) podałby na owe dwie żyły napięcie 6V, po ponownym naciśnięciu przycisku odwróciłby polaryzację (na żyle gdzie był + pojawić ma się - natomiast na żyle gdzie był - pojawiłbym się +) a następnie odłączył napięcie do momentu ponownego wciśnięcia przycisku.

Wszelka pomoc oraz podpowiedzi mile widziane
Z góry dziękuje za okazaną pomoc.

Poszukaj przekaźnika bistabilnego z dwiema parami styków.

Cześć. Prosto to przełącznik dwu sekcyjny trzy pozycyjny z zerem po środku, i będziesz miał plus w jedną stronę zero wyłączone w środku i minus w przeciwną stronę.

daduszeryf, napisał:

Cytat:

Prosto to przełącznik dwu sekcyjny trzy pozycyjny z zerem po środku, i będziesz miał plus w jedną stronę zero wyłączone w środku i minus w przeciwną stronę.

Autor tematu napisał:

Cytat:

Potrzebowałbym zbudować jakiś układ sterowania który to po naciśnięciu przycisku monostabilnego(dzwonkowego) podałby na owe dwie żyły napięcie 6V, po ponownym naciśnięciu przycisku odwróciłby polaryzację (na żyle gdzie był + pojawić ma się - natomiast na żyle gdzie był - pojawiłbym się +) a następnie odłączył napięcie do momentu ponownego wciśnięcia przycisku.

daduszeryf, albo czytasz bez zrozumienia albo nabijasz punkty pisząc nie na temat.

Witam a mógłbym poprosić Pana "piotrkol7 " o jakiś schemat oraz przykładowy model przekaźnika spełniającego założenia jakby miało wyglądać podłączenie tego wszystkiego. Czy przy zastosowaniu przekaźników na pewno miałbym stan końcowy w którym na żadną z żył nie było by podawane napięcie

l.spiner napisał:

Potrzebowałbym zbudować jakiś układ sterowania który to po naciśnięciu przycisku monostabilnego(dzwonkowego) podałby na owe dwie żyły napięcie 6V, po ponownym naciśnięciu przycisku odwróciłby polaryzację (na żyle gdzie był + pojawić ma się - natomiast na żyle gdzie był - pojawiłbym się +) a następnie odłączył napięcie do momentu ponownego wciśnięcia przycisku

Domyślam się, że musisz wysterować te napięcia przez jakiś określony czas, zwłaszcza na zamknięcie zaworu.
Tu prosi się o zastosowanie jakiegoś mikrokontrolera + moduł przekaźnikowy. Arduino Nano + moduł + 10 linijek programu i gotowe

Miałeś do czynienia z Arduino itp. ?

Nie mam żadnego doświadczenia z arduino.
Potrzebował bym układu wykonawczego pozwalającego na wprowadzenie czterech stanów pierwszy stan 0 0 czyli na jednym i drugim przewodzie prowadzącym do elektrozaworu brak napięcia, drugi stan wyzwalany przyciskiem monostabilnym(dzwonkowym) 0 1 czyli na pierwszym przewodzie potencjał ujemny a na drugim dodatni, trzeci stan wyzwalany ponownym naciśnięciem wyżej wymienionego przycisku 1 0 czyli na pierwszym przewodzie potencjał dodatni a na drugim ujemny, i wreszcie ostatni stan wyzwalany bądź to czasowo bądź kolejnym wciśnięciem przycisku(jeśli czasowo to po około 2-3 sekundach) 0 0 czyli brak napięcia na przewodach. Z góry przepraszam za ten zagmatwany opis ale tylko tak potrafie to opisać jak już wcześniej pisałem nie jestem elektronikiem. I dziękuje wszystkim którzy starają sie mi pomóc każda rada się przyda i ten tylko się nie myli co nic nie robi. Pozdrawiam wszystkich

Dodano po 17 [minuty]:

Myślałem ewentualnie o zastosowani tego włącznika
https://automatyka.elstat.com.pl/p35075,przyc...nc-wystajacy-fi-16mm-podswietlenie-biale.html
I jakiegoś przekaźnika może rempol rm 85tylko nie wiem jak to zmontować i czy to zadziała

Można to zrobić bez mikroprocesora.
Trzeba zmontować i uruchomić sterownik na układzie scalonym.
CD4017 +przekaźnik, tranzystory, kondensatory.......

Jedn kolega chciał 4 diody kolejno przyciskiem załączać.
Publikowałem niedawno taki schemat na forum.

l.spiner napisał:

Myślałem ewentualnie o zastosowani tego włącznika
https://automatyka.elstat.com.pl/p35075,przyc...nc-wystajacy-fi-16mm-podswietlenie-biale.html
I jakiegoś przekaźnika może rempol rm 85tylko nie wiem jak to zmontować i czy to zadziała

Niestety to nie zadziała, to tylko przycisk i przekaźnik, nic tam nie realizuje logiki a tym bardziej opóźnienia czasowego.

Pozostają dwa wyjścia, w zasadzie to trzy:

- budujesz układ cyfrowy zaproponowany przez kol. CYRUS2
- montujesz Arduino Nano + piszesz prosty prgoram
- zlecasz to za dwie-trzy stówy.

Czy musi być przycisk monostabilny? Proponowany wcześniej przełącznik 3 pozycyjny + przekaźnik czasowy są rozwiązaniem prostym i niezawodnym. No i nie wymaga programowania, bo bądźmy szczerzy, jak ktoś MUSI użyć Arduino do takiej aplikacji, to powinien przemyśleć czy aby nie przesadza

CosteC napisał:

Proponowany wcześniej przełącznik 3 pozycyjny + przekaźnik czasowy są rozwiązaniem prostym i niezawodnym.

Wrzuć zatem schemat i modele urządzeń, pomóż koledze

Witam wszystkich zainteresowanych po wielu próbach i przewertowaniu google oraz nieocenionej pomocy kolegi z pracy

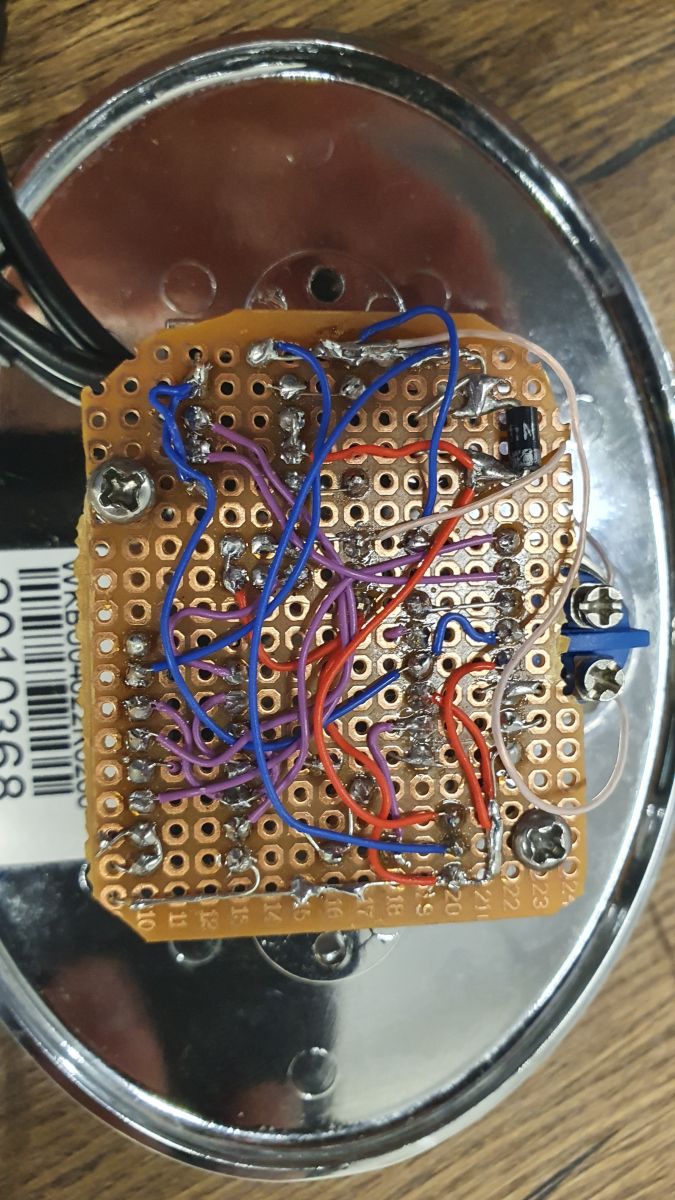

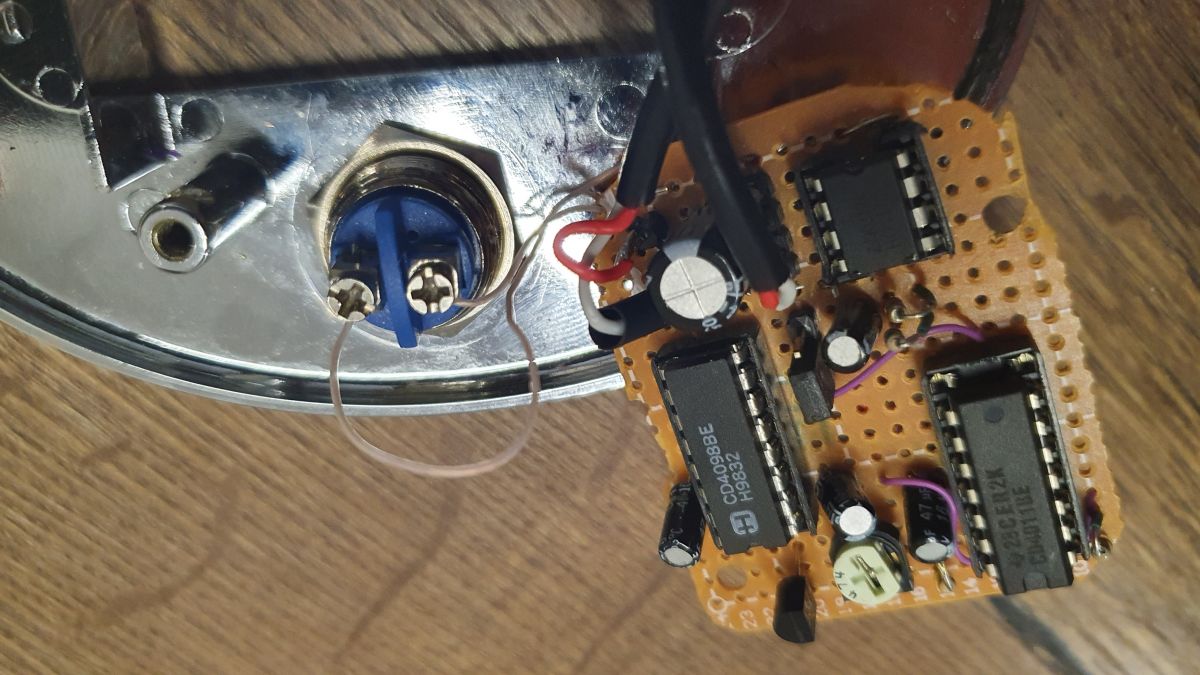

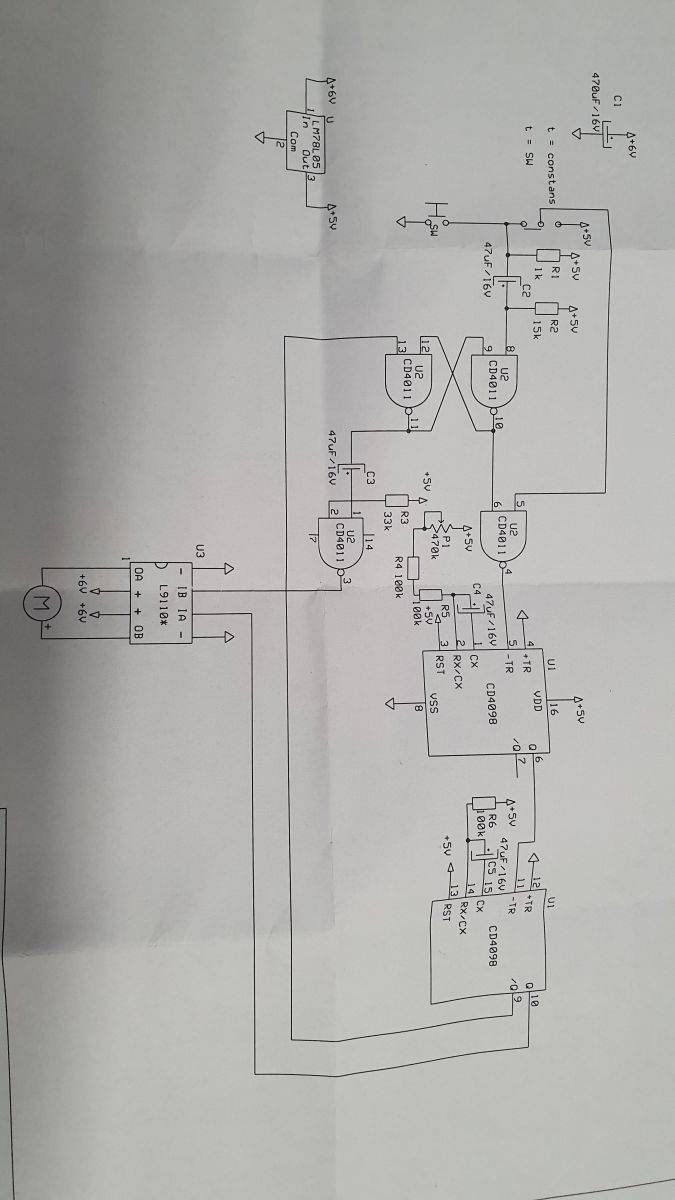

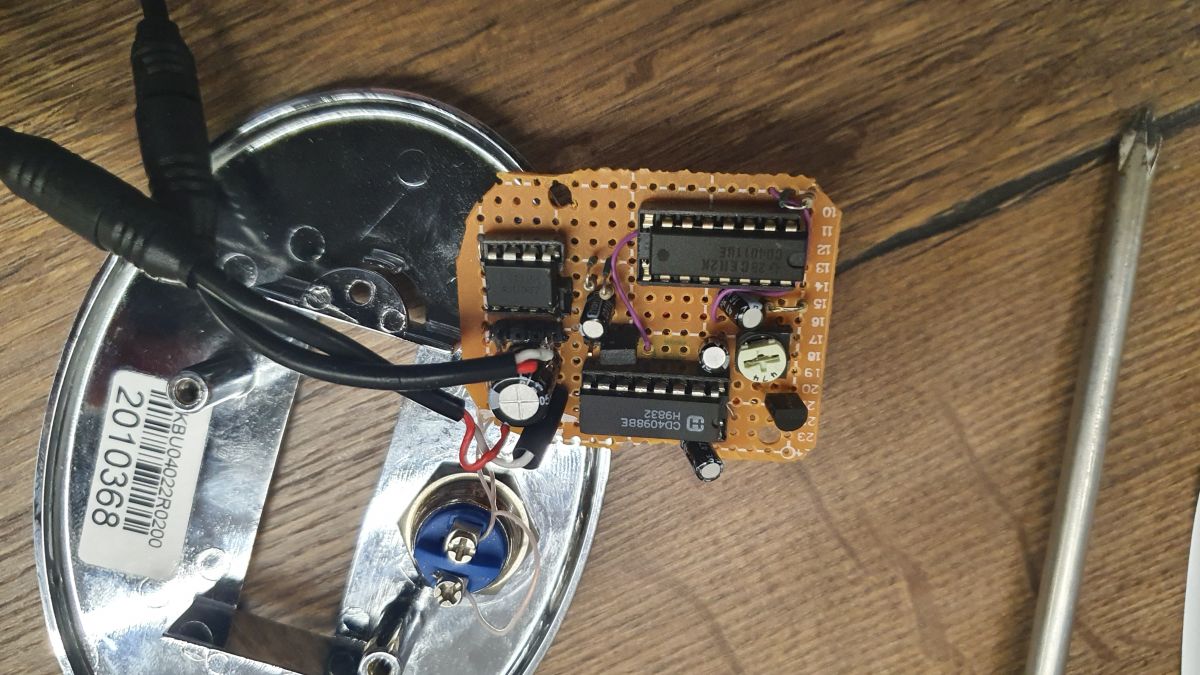

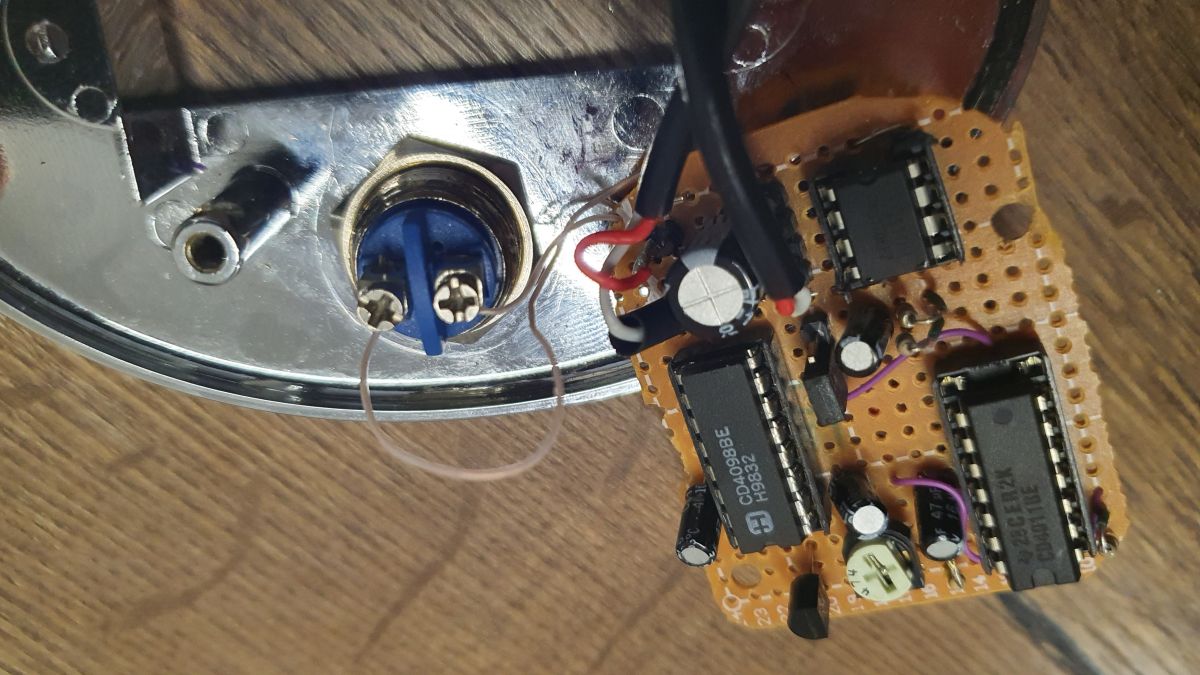

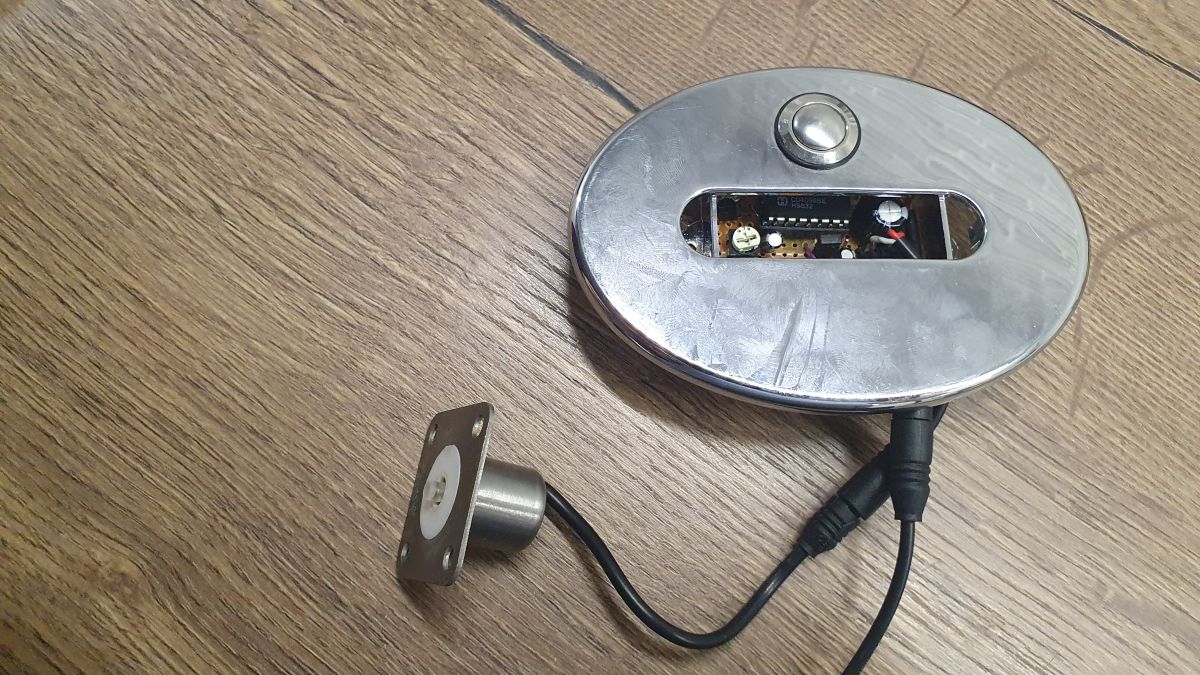

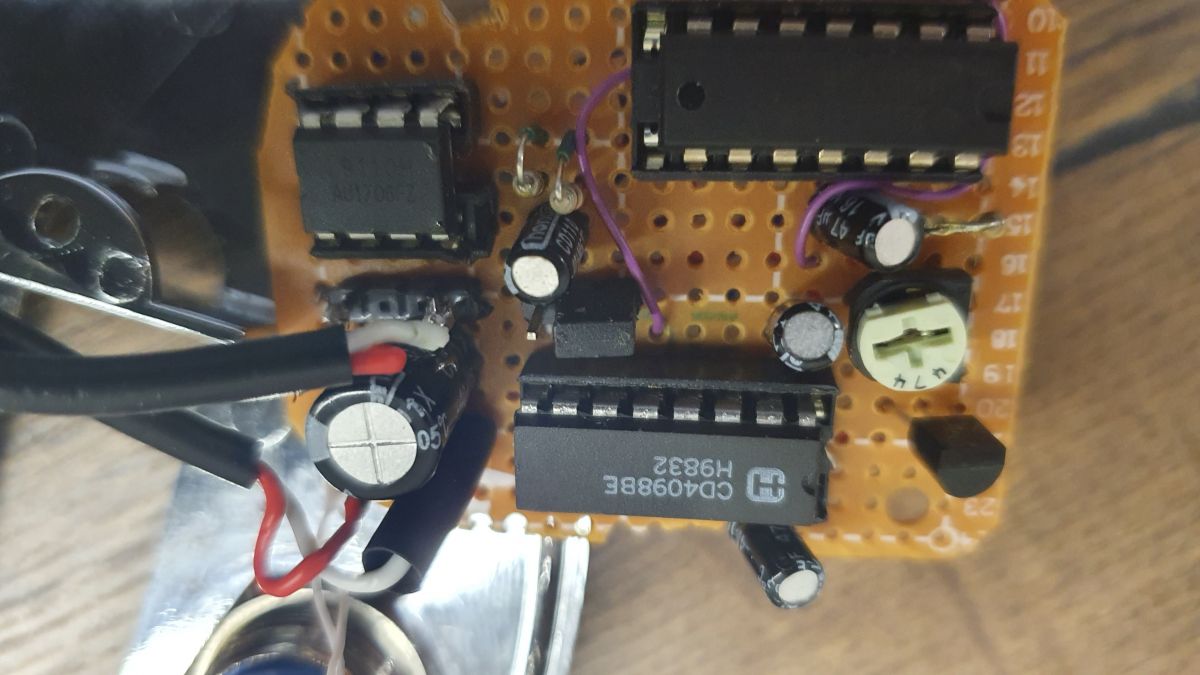

rozwiązałem swój problem i postanowiłem umieścić rozwiązanie które może komuś się przyda. W załączeniu schemat zmontowanego układu oraz zdjęcia już zmontowanego układu
