M5Stack ATOM Display Lite - wyjście HDMI do modułu ESP32

ghost666 09 May 2022 14:58 432 0
Altium Designer Computer Controls
  • M5Stack ATOM Display Lite - wyjście HDMI do modułu ESP32

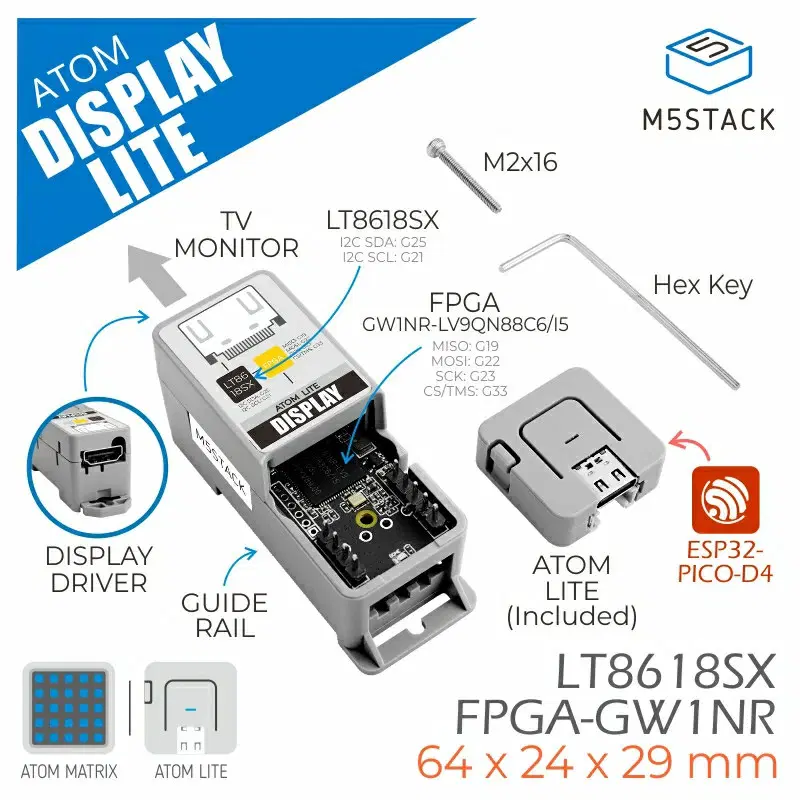

    M5Stack ATOM Display Lite to zestaw bazujący na układzie GOWIN GW1NR-9C FPGA i LT8618SX — konwerterze RGB na HDMI. Został on zaprojektowany w celu dodania wyjścia HDMI (do 720p) do opartego na ESP32 modułu M5Stack ATOM Lite tej firmy.

    ATOM Lite widzi zestaw ATOM Display Lite jako wyświetlacz SPI, jednak rozwiązanie to wysyła dane do monitora HDMI lub telewizora, oferując obraz o rozdzielczości do 1280 × 720 i może być używane do obrazowania informacji, menu i innych elementów w zależności od potrzeb danej aplikacji.

    Specyfikacja ATOM Display Lite:

    * Kompatybilne bezprzewodowe moduły IoT — moduł oparty na M5Stack ATOM Lite ESP32-PICO-D4 z dwurdzeniowym procesorem 240 MHz, 520 KB pamięci SRAM, 4 MB Flash, Wi-Fi 4 i łącznością Bluetooth;
    * FPGA — układ Gowin GW1NR-9C z 8640 LUT używany do symulacji wyjścia danych SPI TFT-LCD;
    * Mostek HDMI — układ Lontium Semi LT8618SX — konwerter RGB na HDMI z 24-bitową głębią kolorów, który oferuje generację obrazu o rozdzielczości do 1280×720 przy 60 fps (realna liczba klatek na sekundę przy odpowiedniej optymalizacji programu na ESP32 to około 12 ~ 16 fps);
    * Różne — programowalna dioda LED RGB, przycisk resetowania/użytkownika, port rozszerzeń w formacie Grove;
    * Waga netto — 21 gram;
    * Wymiary — 64 mm x 24 mm x 29 mm.

    M5Stack ATOM Display Lite - wyjście HDMI do modułu ESP32


    Moduł M5Stack ATOM Lite jest podłączony do omawianego zestawu poprzez SPI łączącym się z układem FPGA w module oraz przez I²C, które wyprowadzono z LT8618SX będącego konwerterem sygnałów standardu RGB na interfejs HDMI.

    M5Stack ATOM Display Lite - wyjście HDMI do modułu ESP32


    W tej chwili zestaw jest programowalny z poziomu Arduino IDE, ale M5Stack pracuje również nad uruchomieniem obsługi UIFlow (programowanie wizualne). Zasoby FPGA są dostępne na GitHubie. Potrzebny będzie Chisel 3.4 i GOWIN EDA v1.9.8 IDE, a także PlatformIO, jeśli planujemy przeprowadzić test z ww. repozytorium.


    Z punktu widzenia oprogramowania na ESP32, ekran jest po prostu programowalny tak, jak każdy inny wyświetlacz SPI — system emuluje taki, jakby był podłączony normalnie do płytki. M5Stack zapewnia pojedyncze demo Arduino na swoim Wiki, przełączające między czerwonymi, zielonymi i niebieskimi ekranami:

    Code: c
    Log in, to see the code


    Zestaw kontrolera LCD M5Stack Atom Lite jest sprzedawany za 36,90 dolarów wraz z modułem ATOM Lite i zestawem wyświetlacza ATOM.

    To nie pierwszy raz, kiedy rozwiązanie SPI do HDMI jest dostarczane dla płyt mikrokontrolerów. Już kilka lat temu Leung John demonstrował shield Arduino HDMI (na poniższym filmie). Podobnych możliwości można spodziewać się po zestawie M5Stack.



    Źródło: https://www.cnx-software.com/2022/04/25/m5stack-atom-display-lite-adds-hdmi-output-to-esp32-module/
