Identyfikacja nietypowego złącza hermetycznego - średnica 20mm, widok żeński

adi19887 29 Maj 2023 14:12 891 14

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 20598689 29 Maj 2023 14:12

adi19887 adi19887

Poziom 11

Posty: 110

Pomógł: 1

Ocena: 5
Autor tematu

Post #1
20598689 29 Maj 2023 14:12

Witam serdecznie,

Mierzę się obecnie z podłączenie sterowania pod takie złącze jak niżej. Rozłożenie pinów znam, jednak utknąłem z identyfikacją poniższego złącza (widok od strony wtyki - żeńskie). Jak widać rozłożenie jest dość nietypowe. Może któryś z użytkowników sie spotkał z takim złączem ? średnia około 20mm (mierzone metrówką - tylko to miałem ze sobą).
Proszę o pomoc.
Praktyczna prezentacja WDT11 - wzmacniacz dla czujników siły - wyjście analogowe i Modbus RS485 [sponsorowany]
REKLAMA
#2 20598726 29 Maj 2023 14:36

zbich70 zbich70

Poziom 43

Posty: 17171

Pomógł: 1171

Ocena: 6631
Pomocny post? (0)

Post #2
20598726 29 Maj 2023 14:36

adi19887 napisał:
Mierzę się obecnie z podłączenie sterowania pod takie złącze jak niżej.
To może coś więcej o tym sterowaniu? Jakieś fotki, tego złącza i urządzeń, z którymi współpracuje.
REKLAMA
#3 20598732 29 Maj 2023 14:40

kaz69 kaz69

Poziom 37

Posty: 3334

Pomógł: 393

Ocena: 541
Pomocny post? (+1)

Post #3
20598732 29 Maj 2023 14:40

Wpisz hasło złącza DIN.

Mam na sprzedaż:
14.07.2025 LPC2478FET
14.07.2025 LPC2468FET
09.05.2022 Przekaźnik AQZ202 Panasonic
#4 20598760 29 Maj 2023 14:56

adi19887 adi19887

Poziom 11

Posty: 110

Pomógł: 1

Ocena: 5
Autor tematu Pomocny post? (0)

Post #4
20598760 29 Maj 2023 14:56

Dziękuję za odpowiedzi w temacie.
W takie złącze jest wyposażony agregat prądotwórczy o mocy 9KVA. Wykorzystuje się je do sterowania zewnętrznego samym agregatem (rozruch, utrzymanie i wyłączenie).
Zamieszczam link do schematu oryginalnego urządzenia do przełączania zasilań (ATS)
https://koenner-soehnen.com/source/manuals/ATS-3-18-and-1-40-and-4-63_PL.pdf

Tworzę układ który będzie miał załączyć o danej godzinie agregat na polu trawy. Nie będzie dołączany do sieci elektrycznej.

Co do złączy magnetowidowych - zdaje się, że to nie ten układ....
#5 20599702 30 Maj 2023 11:16

adi19887 adi19887

Poziom 11

Posty: 110

Pomógł: 1

Ocena: 5
Autor tematu Pomocny post? (0)

Post #5
20599702 30 Maj 2023 11:16

Jak rozumiem to nie udało się nic znaleźć w pamięci ?
#6 20599740 30 Maj 2023 11:58

kj1 kj1

Specjalista elektryk

Posty: 3280

Pomógł: 278

Ocena: 848
Pomocny post? (0)

Post #6
20599740 30 Maj 2023 11:58

adi19887 napisał:
sie spotkał z takim złączem ?

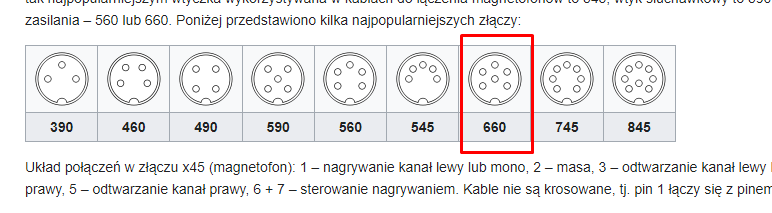

Rozumiem, że chodzi Ci o typ złącza:
Może to pomoże:

Poszukaj na STRONIE może coś dopasujesz
#7 20599745 30 Maj 2023 12:16

Mateusz_konstruktor Mateusz_konstruktor

Poziom 37

Posty: 4259

Pomógł: 270

Ocena: 1106
Pomocny post? (0)

Post #7
20599745 30 Maj 2023 12:16

@kj1
Tu jest inny "ząbek".
adi19887 napisał:

Musi być półokrągły, nie prostokątny.

adi19887 napisał:
Może któryś z użytkowników sie spotkał z takim złączem ?

Podobnie jak kolega @kaz69, ja również spotkałem się z takim złączem jak już zostało to przedstawione.
kaz69 napisał:
Wpisz hasło złącza DIN

We wszelakich urządzeniach praktycznie zawsze to jest właśnie złącze typu "DIN".
Bez zdjęcia trudno cokolwiek więcej wskazać.

Dodano po 16 [minuty]:

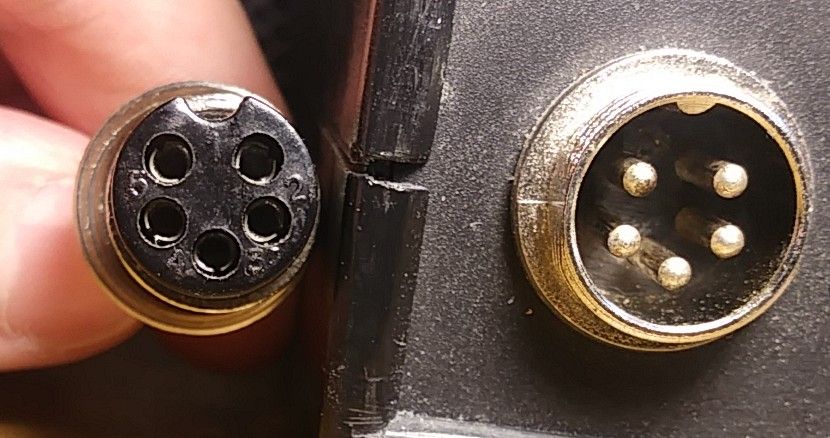

Poszukałem w swoim warsztacie.
@adi19887
1. Czy określenie "hermetyczne" znalazłeś w dokumentacji producenta?
2. Czy to jest takie złącze?

Zapraszam do oceniania moich artykułów linkowanych poniżej.

Cacko z wyglądu, a jak jest w środku? Cz. 2. Latarka przegubowa ze sklepu typu dyskont
Zasilacz wtyczkowy Unitra Zatra ZS 0,15/9/2 wersja z płytką TORAL i tranzystorem pnp, wnętrze i opis
#8 20599768 30 Maj 2023 12:25

adi19887 adi19887

Poziom 11

Posty: 110

Pomógł: 1

Ocena: 5
Autor tematu Pomocny post? (0)

Post #8
20599768 30 Maj 2023 12:25

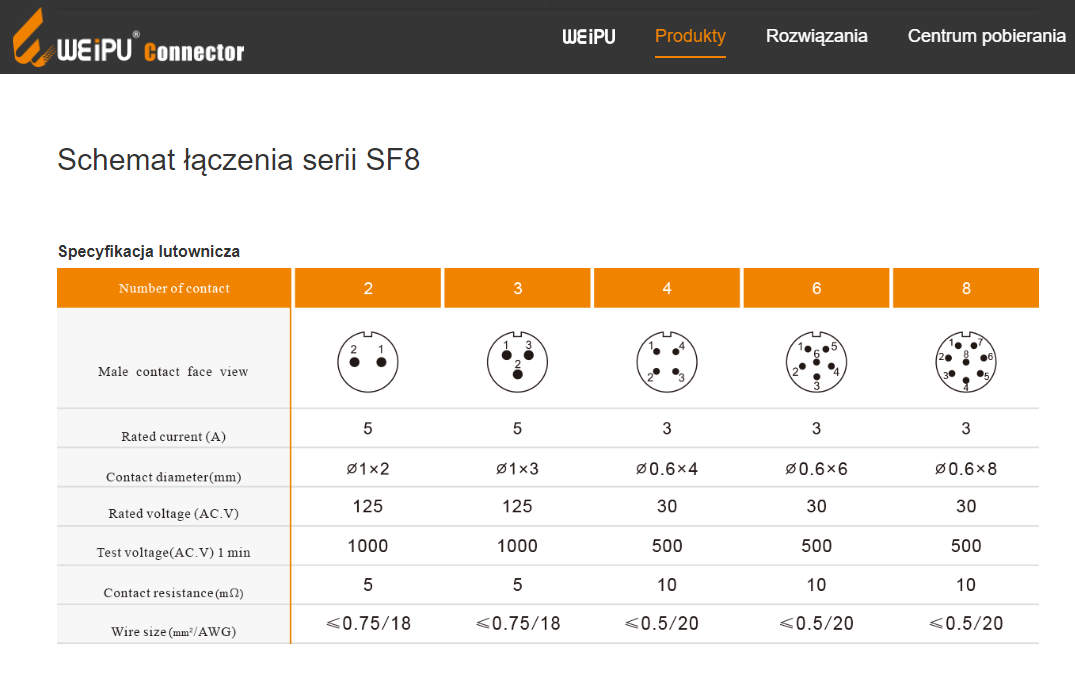

Dziekuję za odpowiedzi. Zdjęcia spróbuje dostarczyć. Chociaż wygląda to tak jak na rysunku. Te konnektory Weipu wyglądają obiecująco. Napisałem do dystrybutora - możliwe, że odpowie to się podzielę informacją.
Póki co dziękuję. Jeżeli jednak ktoś zna odpowiedź na pytanie to proszę śmiało pisać
#9 20599795 30 Maj 2023 12:48

kj1 kj1

Specjalista elektryk

Posty: 3280

Pomógł: 278

Ocena: 848
Pomocny post? (0)

Post #9
20599795 30 Maj 2023 12:48

Mateusz_konstruktor napisał:
We wszelakich urządzeniach praktycznie zawsze to jest właśnie złącze typu "DIN".

Tyle, że w złączu, którego szuka autor jest zupełnie inny rozstaw pinów
#10 20599808 30 Maj 2023 12:53

adi19887 adi19887

Poziom 11

Posty: 110

Pomógł: 1

Ocena: 5
Autor tematu Pomocny post? (0)

Post #10
20599808 30 Maj 2023 12:53

Wygląda bardzo zbliżenie do tego fizycznego - jednakże brakuje faktycznie pinu w środku. Jednak poza tym wszystko wygląda obiecująco. Co to są za złącza ? Jak sie je nazywa ?

Fakt jest taki, że nie wiem czy te złącza sa hermetyczne. Takie miałem wrażenie gdy na to spojrzałem. Mozliwe, że wcale takie nie jest.
#11 20599868 30 Maj 2023 13:42

Mateusz_konstruktor Mateusz_konstruktor

Poziom 37

Posty: 4259

Pomógł: 270

Ocena: 1106
Pomocny post? (0)

Post #11
20599868 30 Maj 2023 13:42

adi19887 napisał:
Fakt jest taki, że nie wiem czy te złącza sa hermetyczne. Takie miałem wrażenie gdy na to spojrzałem. Mozliwe, że wcale takie nie jest.

Z uwagi na powyższe, i fakt rozmowy o urządzeniu elektrycznym, zalecam zwrócenie się w takim wypadku do doradcy serwisowego dystrybutora tego urządzenia.
Dane kontaktowe powinny być na tabliczce znamionowej.
Powodzenia
Zbędne usunąłem.[T.M.]

Zapraszam do oceniania moich artykułów linkowanych poniżej.

Cacko z wyglądu, a jak jest w środku? Cz. 2. Latarka przegubowa ze sklepu typu dyskont
Zasilacz wtyczkowy Unitra Zatra ZS 0,15/9/2 wersja z płytką TORAL i tranzystorem pnp, wnętrze i opis
#12 20599880 30 Maj 2023 13:55

adi19887 adi19887

Poziom 11

Posty: 110

Pomógł: 1

Ocena: 5
Autor tematu Pomocny post? (0)

Post #12
20599880 30 Maj 2023 13:55

Tak jak napisałem. Zwróciłem się o pomoc do dystrybutora. Te złączki, których zdjęcia zamieściłeś wcześniej - jakie noszą nazwę ?
#13 20600680 31 Maj 2023 08:12

Baskhaal Baskhaal

Poziom 20

Posty: 397

Pomógł: 22

Ocena: 182
Pomocny post? (0)

Post #13
20600680 31 Maj 2023 08:12

Zależnie od średnicy można poszukać wśród:

https://www.tme.eu/pl/katalog/zlacza-okragle_100366/

np M16 i 6 pinów:
https://www.tme.eu/pl/katalog/zlacza-m16_113411/?mapped_params=412%3A1443418%3B

jest tego dużo w TME.

Promuję tematy:
12.05.2020 Doświadczenia z metal whiskers - zjawisko dyfuzji na powierzchniach
#14 20600727 31 Maj 2023 09:09

pivo1 pivo1

Poziom 12

Posty: 14

Pomógł: 2

Ocena: 3
Pomocny post? (0)

Post #14
20600727 31 Maj 2023 09:09

Cześć,

Mi to wygląda na złącze Amphenol. Najlepiej jak byś wrzucił zdjęcie..
#15 20600765 31 Maj 2023 09:40

mipix mipix

Poziom 38

Posty: 4067

Pomógł: 495

Ocena: 1478
Pomocny post? (+1)

Post #15
20600765 31 Maj 2023 09:40

Jeśli nie dopasujesz, to zawsze możesz wymienić gniazdo na nowe, takie do którego będzie dostępna wtyczka.

Promuję tematy:
30.03.2024 Krups EA8901 Evidence - woda w kotle, para w środku, sucha kawa w ociekaczu
17.02.2024 Mikroskop elektroniczny DM9 Pro - krótki test
16.01.2024 Akumulator AA Li-Ion ładowany z USB-C
14.10.2023 Regeneracja i przeróbka akumulatora do odkurzacza Xiaomi G10
02.09.2019 Skoda Octavia II - Parktronic nie działa po nocy - Moduł PDC (1Z0919283B)
