Podłączenie włącznika dotykowego 110/230V do Arduino - identyfikacja pinów

Witam,

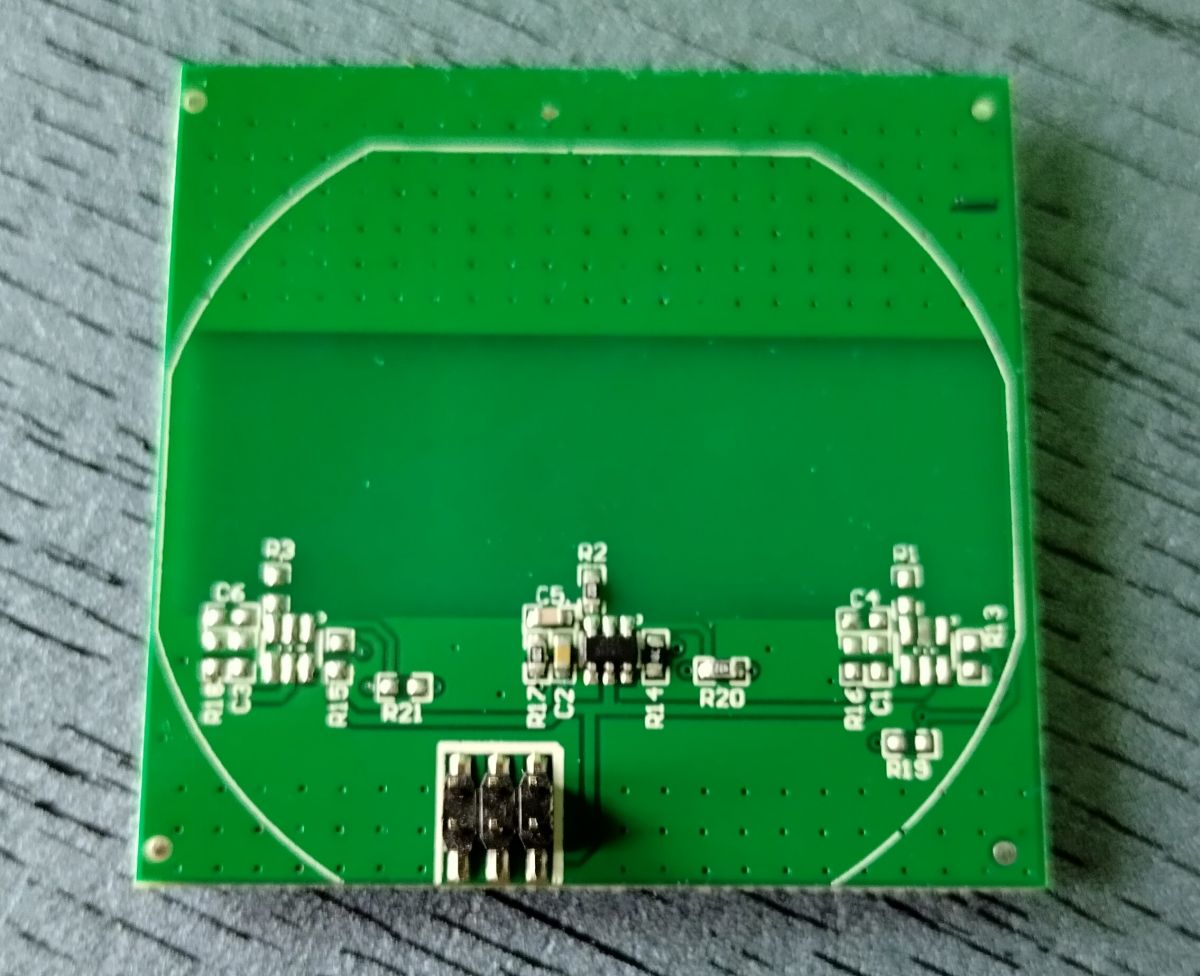

Zakupiłem włącznik dotykowy 110/230V dostępny na aukcjach. Po rozkręceniu obudowy okazało się, że składa się on z dwóch płytek połączonych 6 pinami. Płytkę z sensorem dotyku widoczną na zdjęciu chciałbym podłączyć do Arduino (5V). Niestety nie wiem, które z tych 6 pinów odpowiadają za zasilanie, masę i sygnał. Takiego interfejsu do sensora spodziewam się, ponieważ jest on zastosowany w czujniku "edukacyjnym" do Arduino.



Dzięki.

Jakie jest oznaczenie elementu SMD?

Z reguły ta wylewka miedzi na PCB to masa, natomiast zasilanie to ta ścieżka co idzie do wszystkich trzech miejsc pod kontrolery SMD włączników dotykowych. Potem metodą eliminacji musisz sprawdzić który sygnał jeszcze idzie do tego kontrolera jest przylutowany, to będzie wyjście.

Dzięki za podpowiedź.
Jest tak mały, że z użyciem mini lupy ledwo co odczytałem: JL323B. Układ ten jest zamiennikiem TTP223 TCH223B CT8233. Do TTP223 da się już znaleźć datasheet'a.

"Od góry" na obudowie jest od lewej: TOG, VDD, AHLB:
TOG : Output type option pin, 1=>Toggle mode; 0(Default)=>Direct mode
VDD : Positive power supply - zasilanie
AHLB : Output active high or low selection, 1=>Active low; 0(Default)=>Active high

To by znaczyło, że ta wylewka to jednak zasilanie i za jednym razem selekcja "Toggle Mode" oraz "Active Low"

"Od dołu" od lewej: Q, VSS, I
Q: CMOS output pin
VSS : masa
I : Input sensor port

Mulitmetrem w funkcji ciągłości obwodu spróbowałem sprawdzić przejście między nóżkami układu a goldpinami ale niestety zarówno wyjście Q jak i zasilanie VDD pokazywały przejście do tego samego goldpinu.

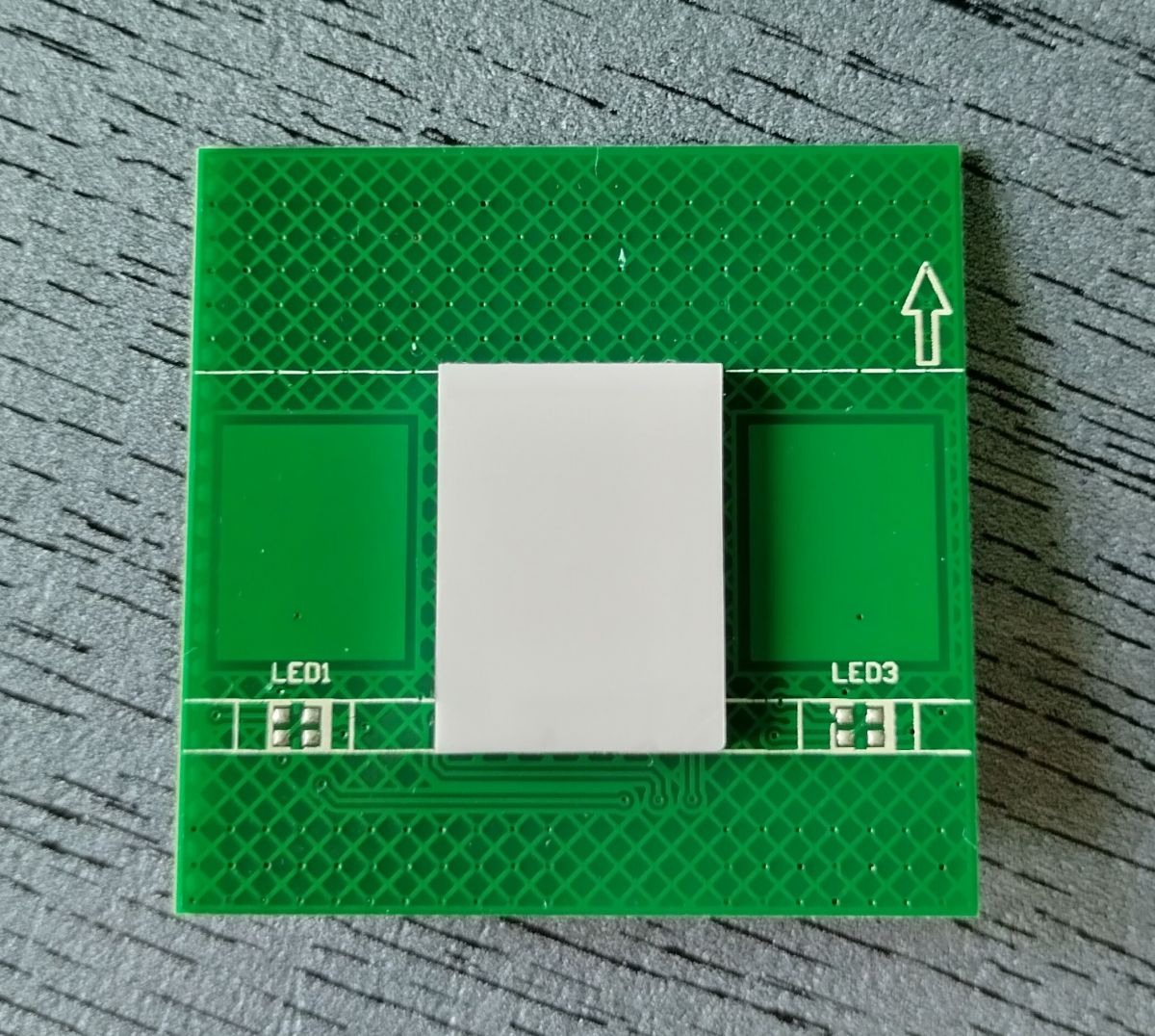

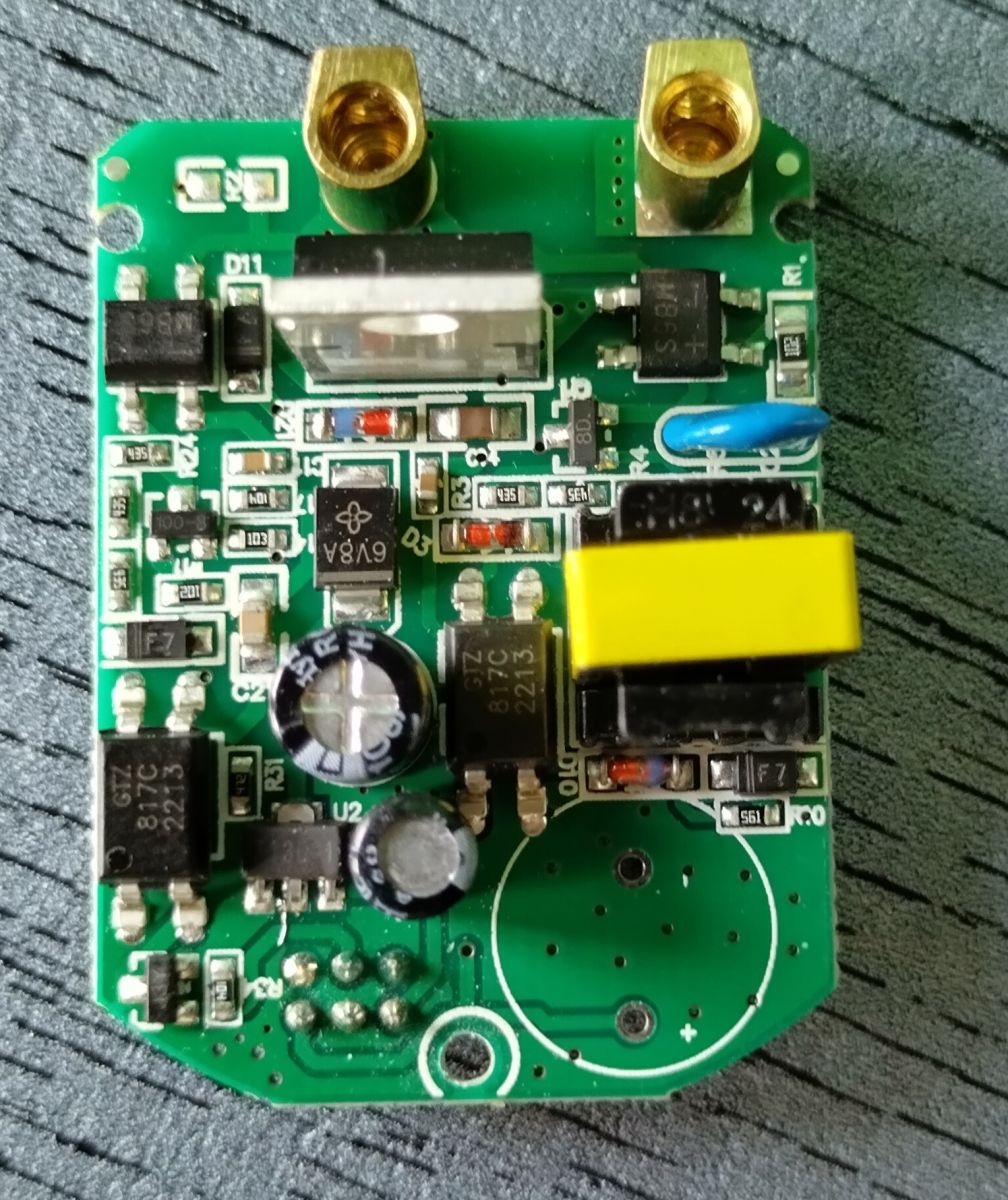

Pomóc też może rzut oka na drugą połówkę włącznika, z treści pierwszego postu wynika, że raczej wciąż ją masz? Można zobaczyć jak tam wygląda zasilanie.

Lewy dolny pin podejrzewam, że to masa, patrząc na ścieżki z tej mniejszej płytki. Co do reszty pinów, to niestety nie mam wiedzy, jak rozpoznać wejście i zasilanie.

fiveseven napisał:

Mulitmetrem w funkcji ciągłości obwodu spróbowałem sprawdzić przejście między nóżkami układu a goldpinami ale niestety zarówno wyjście Q jak i zasilanie VDD pokazywały przejście do tego samego goldpinu.

Nie może być tam zwarcia. Nie odwróciłeś sobie przypadkiem o 180 stopni pinów? Nie ma tam oznaczenia który jest pierwszy? I z tego powodu wydaje Ci się, że masz zamienioną masę i zasilanie...

Na tej płytce-matce to co tam jest, AMS1117-3.3V może?

Do którego pinu złącza podłączony jest biegun ujemny kondensatora elektrolitycznego z płytki matki?

Hej. Całkiem możliwe, że je odwróciłem.

Oto co znalazłem:
- układ o podobnej obudowie do AMS1117-3.3V to jest 7130-1. Z datasheeta "30mA Low Power LDO" oraz "low
power high voltage regulators" - więc zgaduję, że funkcja ta sama co AMS. Piny to od lewej GND, VIN, VOUT.

VOUT połączone z prawym dolnym pinem patrząc na płytę matkę. Ten sam PIN ma połączenie z jedną z nóżek kondensatora elektrolitycznego.
Druga podłączona jest do pinu środkowego dolnego.

Teraz wracając na płytkę z sensorem dotykowym chyba potwierdziłem "obrócenie" układu JL323B.
VOUT z regulatora napięcia trafia na Vdd oraz TOG.
Pin środkowy (druga z nóżek kondensatora) na Vss oraz AHLB.

Niestety przy pomiarze przejścia z Q na goldpiny pomiar rezystancji nawet nie drgnął od zera. Ostatnia nóżka "I", która pozostała również dał taki sam wynik.

Zastanawiam się czy na podstawie tej wiedzy mogę bezpiecznie podpiąć układ do arduino i próbować znaleźć goldpin na którym będzie się zmieniał poziom napięcia po dotknięciu sensora?

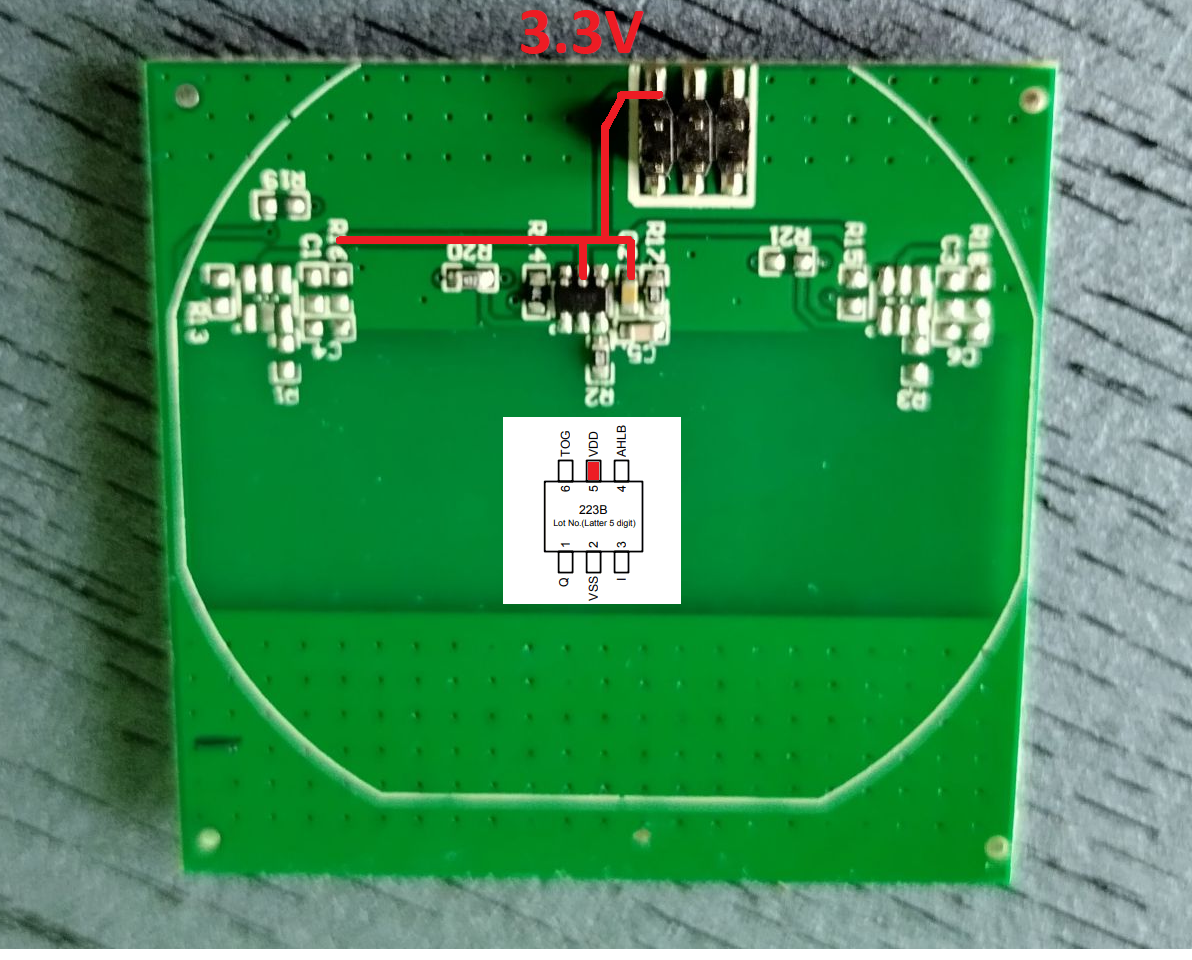

Ja jak mam wątpliwości to nanoszę w paincie kolorami na ścieżki połączenia:

Możesz dla sportu prześledzić co gdzie jest połączone, Q widzę że idzie na rezystor i do przelotki, ale tak naprawdę jak wiesz gdzie jest z LDO 3.3V i wiesz gdzie jest masa to już masz wszystko co potrzeba.

Dzięki wielkie.

Nowy multimetr działa nieco inaczej niż stary stąd błąd w pomiarze z rezystancją w funkcji przejścia.

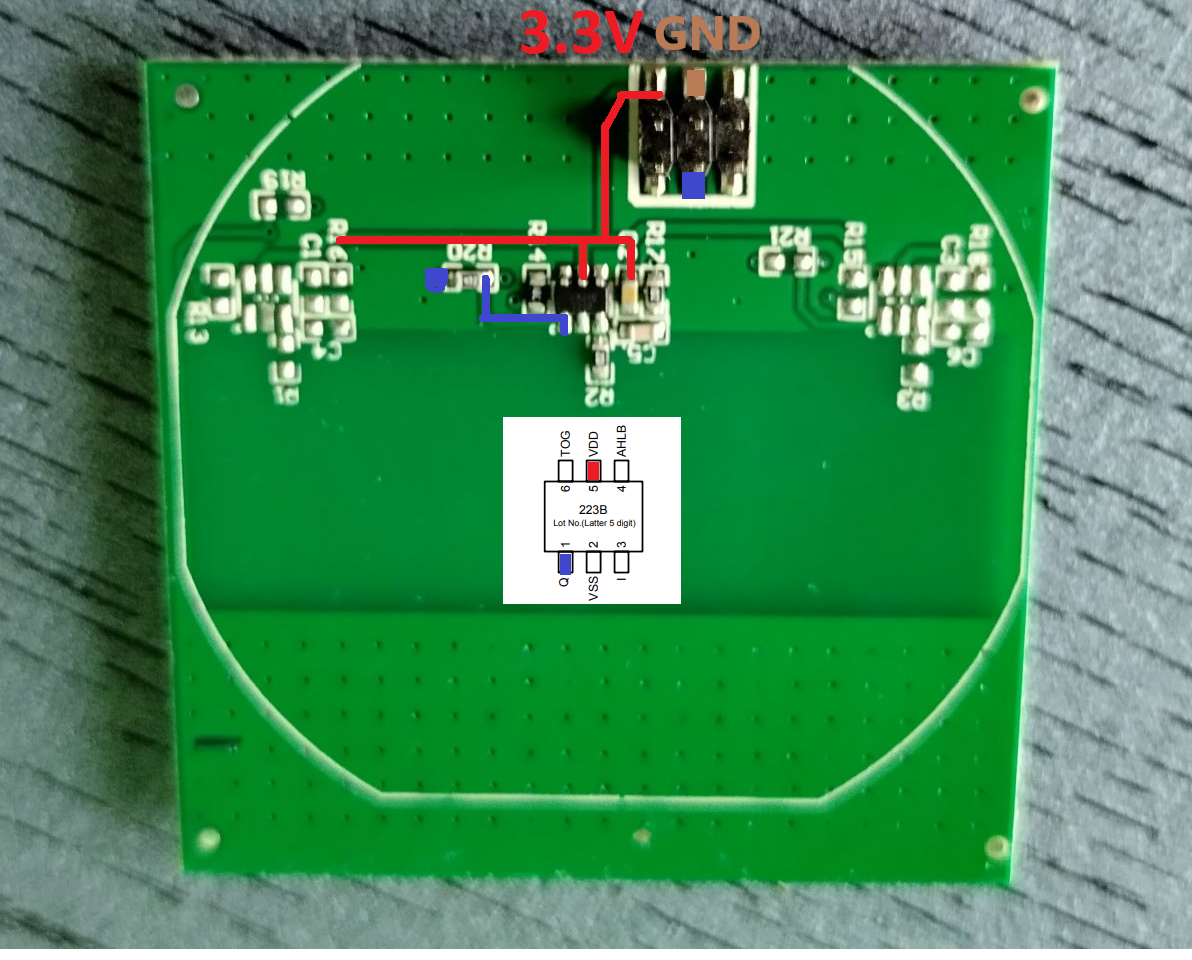

Naniosłem GND oraz Q. Podsumowując
VDD GND ???
Q1 Q2 Q3



Podłączone, sprawdzone i działa.

Jeszcze raz wielkie dzięki za pomoc.
