Przekaźnik DUDE-SS-112D - użycie z 5V Arduino i 230V

p.kaczmarek2 13 Cze 2016 16:08 1368 11

Zgłoś naruszenie prawa

| Nowy temat

#1 15739862 13 Cze 2016 16:08

p.kaczmarek2 p.kaczmarek2

Moderator Smart Home

Posty: 14734

Pomógł: 659

Ocena: 12822
Autor tematu

Post #1
15739862 13 Cze 2016 16:08

Witajcie moi drodzy.
Mam przekaźnik, ale nie potrafię znaleźć jego noty katalogowej.

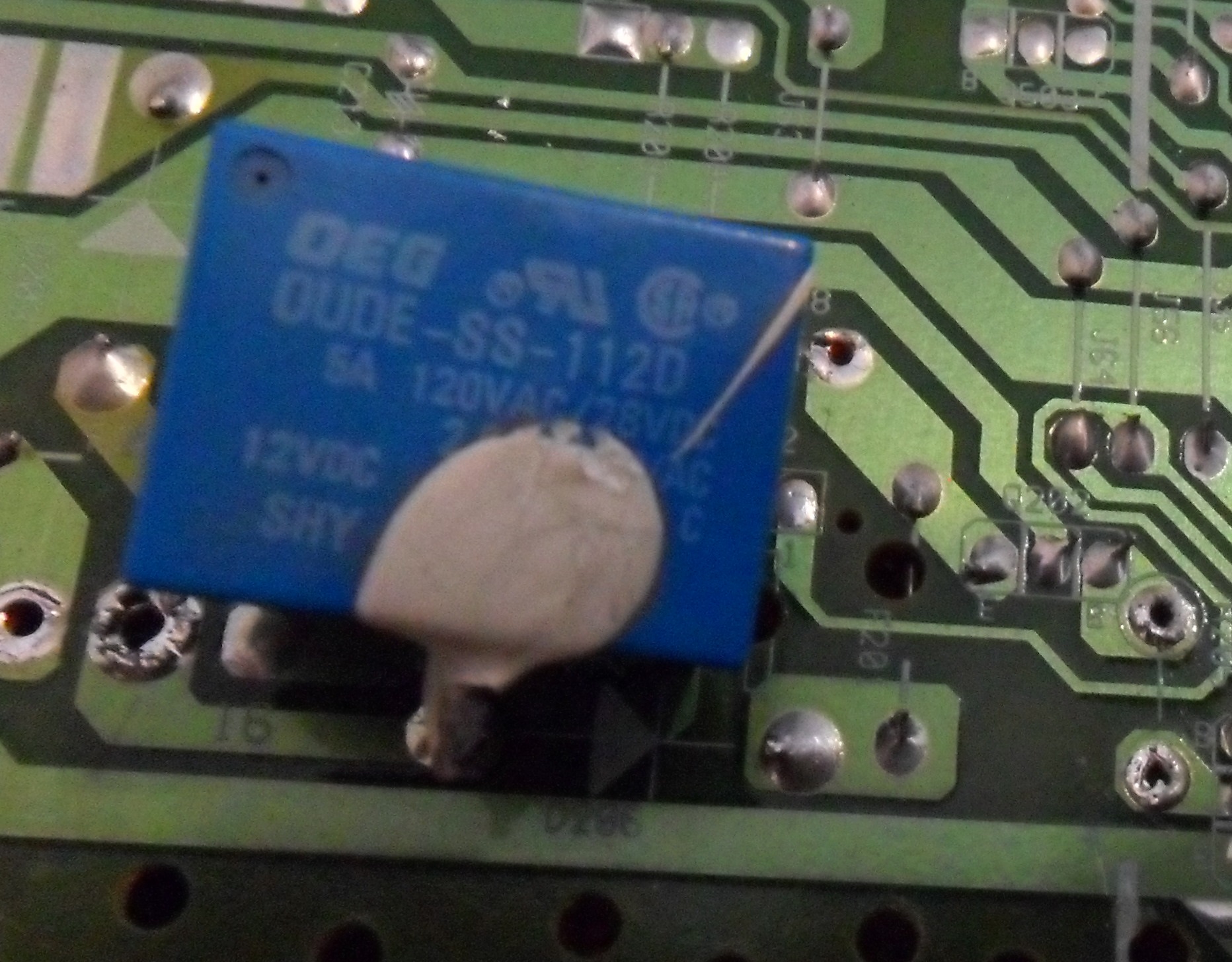

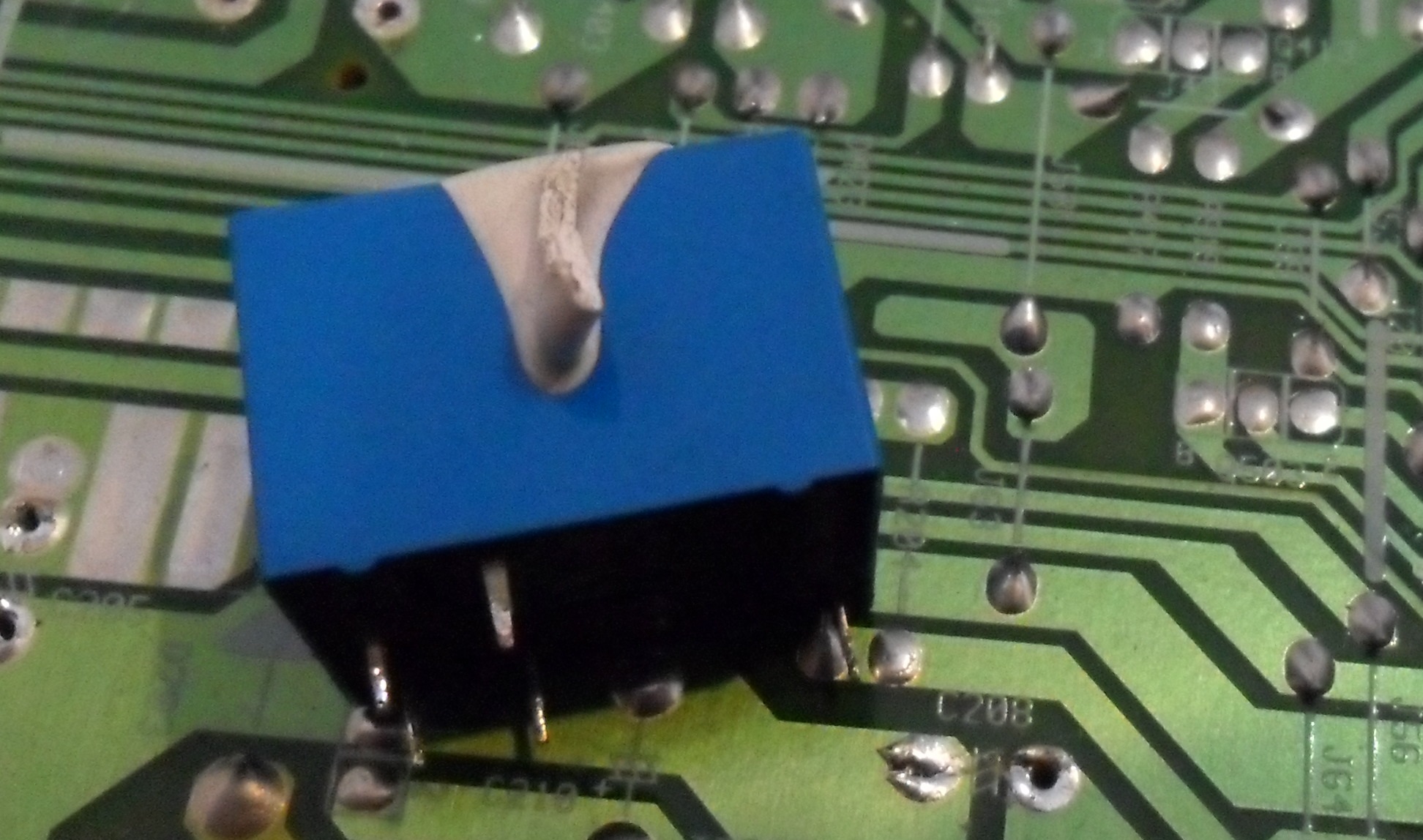

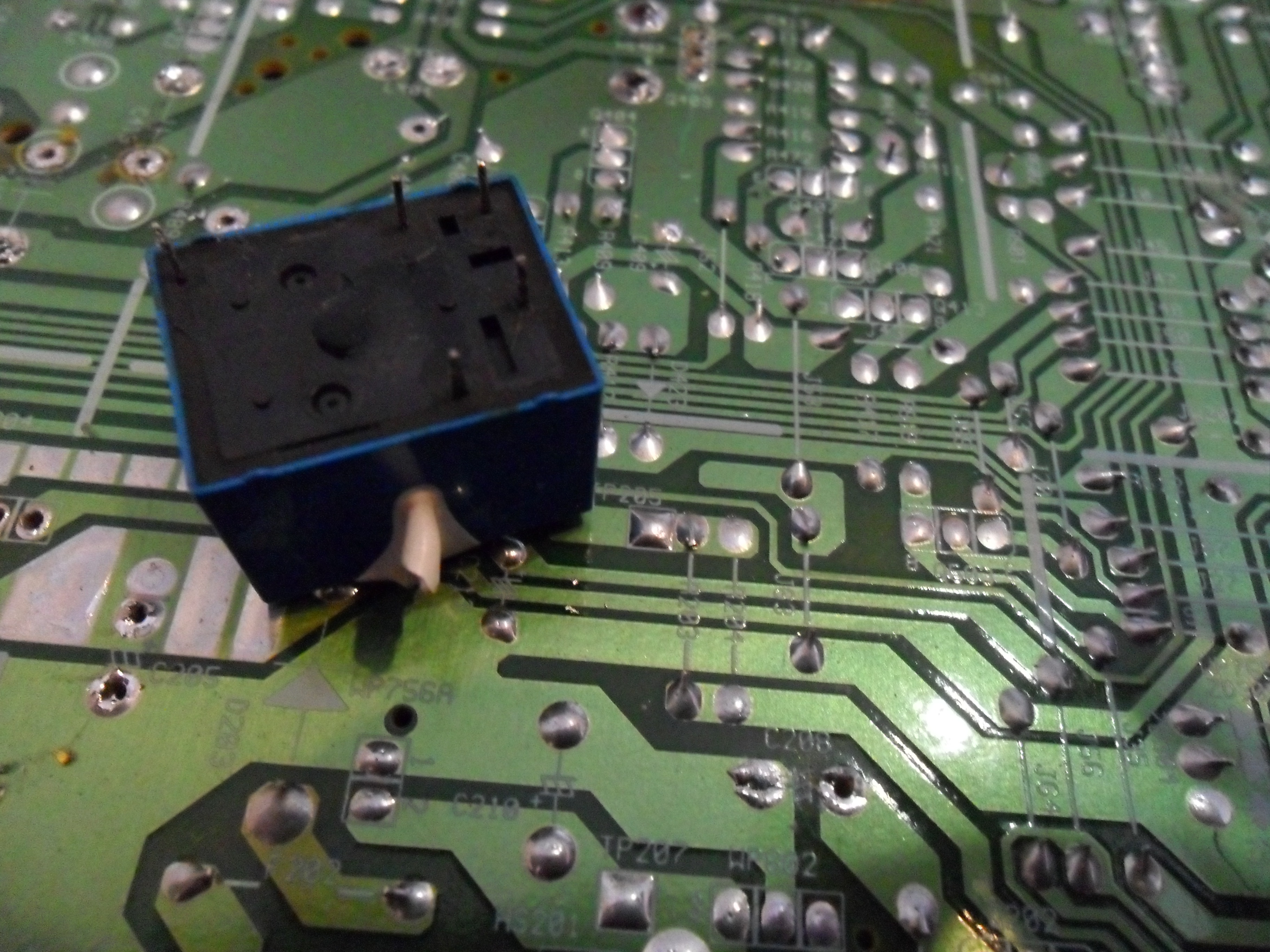

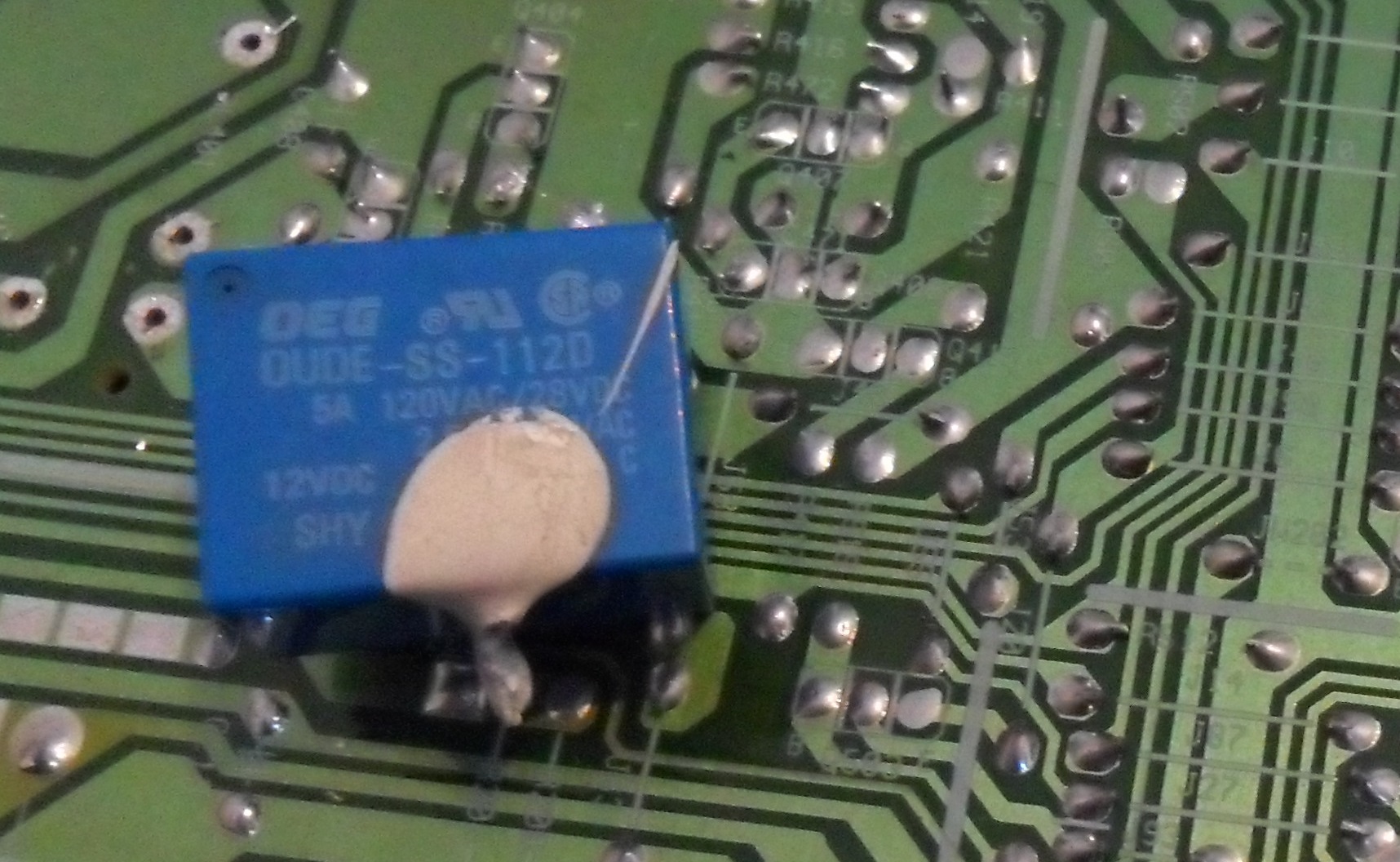

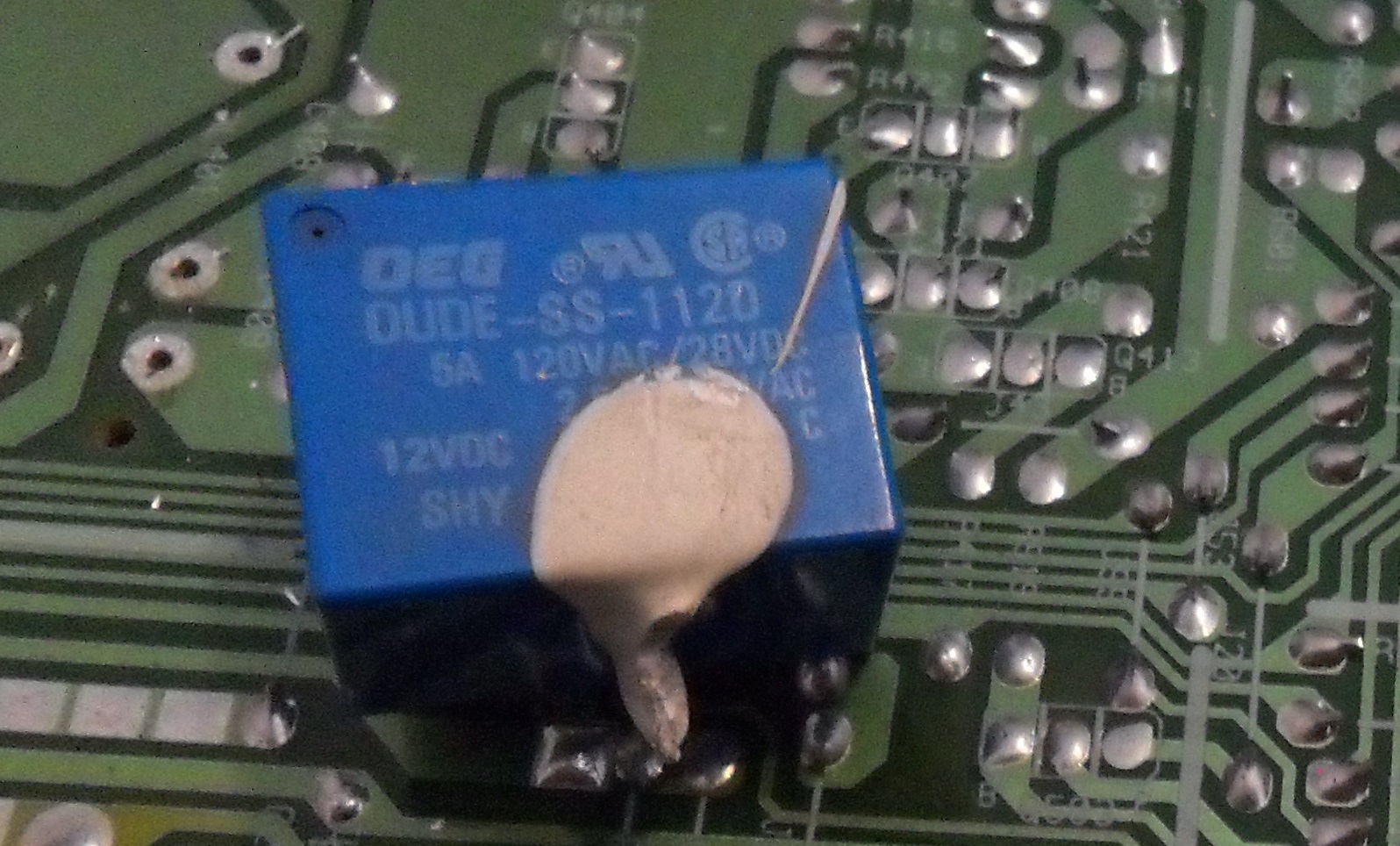

Zdjęcia:

Napis: DUDE-SS-112D
Chcę go użyć z Arduino i odbiornikiem na 230V (na początek żarówką 60W), ale mam kilka pytań.
1. Czy on się do tego nadaje?
2. Czy wysteruję go poprzez tranzystor (jaki?) i napięcie 5V z Arduino?
3. Dlaczego on ma 5 wyjść?
4. Jest ktoś w stanie go zidentyfikować i znaleźć notę katologową?
Napisy na nim są częsciowo zabrudzone a ten biały klej ciężko jest usunać...

Tworzę pierwsze na świecie oprogramowanie open source przeznaczone dla platform BK7231, XR809, BL602, W600, W800, LN882H, ECR, TRS, RTL, jak również ESP8266 i ESP32 używanych w różnych urządzeniach IoT, pozwalające uwolnić je od serwerów producenta, od śledzenia, dowolnie modyfikować i sparować z Home Assistant.
Dodatkowo publikuję różnorodne materiały, często tutoriale i praktyczne demonstracje.
Jeśli podoba Ci się moja twórczość i w czymś Ci pomogłem, to rozważ wsparcie mnie tutaj: https://www.paypal.com/paypalme/openshwprojects
Mój Github: https://github.com/openshwprojects
Mój tutorial PIC18F SDCC: https://www.elektroda.pl/rtvforum/topic3635522.html
Pracuję na stacji hot air SUGON 8630 Pro od Katemedia

Pomogłem? Kup mi kawę.

Promuję tematy:
24.07.2026 Pierwsze kroki z programowaniem RTL8196C z routera - wgrywanie, blink, UART
22.07.2026 [Termowizja] Wnętrze i test zasilacza 5 V na szynę DIN YSDS-60-5 4.5 A 22.5 W
21.07.2026 Przełom w robotyce? Xiaomi prezentuje model Xiaomi-Robotics-1 wytrenowany na 100 tysiącach godzin da
20.07.2026 Dwukierunkowy, trójfazowy miernik energii elektrycznej DTSU666 i odczyt danych przez Modbus na ESP32
18.07.2026 Unboxing retro - telewizyjny generator serwisowy typ K950 - rok 1985, wnętrze, schemat
Masz problem z Arduino? Zadaj u nas pytanie. Odwiedź nasze forum Arduino.
#2 15739882 13 Cze 2016 16:15

Krzysztof Kamienski Krzysztof Kamienski

Poziom 43

Posty: 21894

Pomógł: 2033

Ocena: 5164
Pomocny post? (+1)

Post #2
15739882 13 Cze 2016 16:15

1. Nie
2. Nie
3. Bo dwa to cewka, a trzy to NO,NC i COM
5. Przeciez wszystko na nim napisane, poza rezystancja cewki, a to łatwo zmierzyć

Promuję tematy:
20.09.2017 Traktorek jednoosiowy jako naped przyczepy podlodziowej
08.09.2017 Insekty niszczą laminat szkło - epoksydowy.
15.11.2015 Dźwig Osobowy o nośności 250kg lub trzech osób
#3 15740969 13 Cze 2016 23:24

p.kaczmarek2 p.kaczmarek2

Moderator Smart Home

Posty: 14734

Pomógł: 659

Ocena: 12822
Autor tematu Pomocny post? (0)

Post #3
15740969 13 Cze 2016 23:24

A z 12V go wysteruję i on da radę na 230V? Czy te 120V tam to krytyczna wartość? On był w jakimś monitorze czy TV który chodził na 230V, więc trochę się dziwię...

Tworzę pierwsze na świecie oprogramowanie open source przeznaczone dla platform BK7231, XR809, BL602, W600, W800, LN882H, ECR, TRS, RTL, jak również ESP8266 i ESP32 używanych w różnych urządzeniach IoT, pozwalające uwolnić je od serwerów producenta, od śledzenia, dowolnie modyfikować i sparować z Home Assistant.
Dodatkowo publikuję różnorodne materiały, często tutoriale i praktyczne demonstracje.
Jeśli podoba Ci się moja twórczość i w czymś Ci pomogłem, to rozważ wsparcie mnie tutaj: https://www.paypal.com/paypalme/openshwprojects
Mój Github: https://github.com/openshwprojects
Mój tutorial PIC18F SDCC: https://www.elektroda.pl/rtvforum/topic3635522.html
Pracuję na stacji hot air SUGON 8630 Pro od Katemedia

Pomogłem? Kup mi kawę.

Promuję tematy:
24.07.2026 Pierwsze kroki z programowaniem RTL8196C z routera - wgrywanie, blink, UART
22.07.2026 [Termowizja] Wnętrze i test zasilacza 5 V na szynę DIN YSDS-60-5 4.5 A 22.5 W
21.07.2026 Przełom w robotyce? Xiaomi prezentuje model Xiaomi-Robotics-1 wytrenowany na 100 tysiącach godzin da
20.07.2026 Dwukierunkowy, trójfazowy miernik energii elektrycznej DTSU666 i odczyt danych przez Modbus na ESP32
18.07.2026 Unboxing retro - telewizyjny generator serwisowy typ K950 - rok 1985, wnętrze, schemat
#4 15740988 13 Cze 2016 23:34

Krzysztof Kamienski Krzysztof Kamienski

Poziom 43

Posty: 21894

Pomógł: 2033

Ocena: 5164
Pomocny post? (0)

Post #4
15740988 13 Cze 2016 23:34

Wysterujesz, wysterujesz i ON da rade na 220V do ok10 A dla obciążeń rezystancyjnych (np. żarówka). Możesz użyć transoptor -Darlington typu TLP627 oraz diodę zwrotną na uzwojeniu przekaźnika, a transoptor sterować z Arduino, poprzez rezystor 470Ω. Oczywiście to wymaga zasilania +12VDC.

Promuję tematy:
20.09.2017 Traktorek jednoosiowy jako naped przyczepy podlodziowej
08.09.2017 Insekty niszczą laminat szkło - epoksydowy.
15.11.2015 Dźwig Osobowy o nośności 250kg lub trzech osób
#5 15740992 13 Cze 2016 23:36

p.kaczmarek2 p.kaczmarek2

Moderator Smart Home

Posty: 14734

Pomógł: 659

Ocena: 12822
Autor tematu Pomocny post? (0)

Post #5
15740992 13 Cze 2016 23:36

Czyli zasadniczo takie są ok, tyle, że potrzebuję 12V?
A ile mA z tego 12V on pociągnie?

Tworzę pierwsze na świecie oprogramowanie open source przeznaczone dla platform BK7231, XR809, BL602, W600, W800, LN882H, ECR, TRS, RTL, jak również ESP8266 i ESP32 używanych w różnych urządzeniach IoT, pozwalające uwolnić je od serwerów producenta, od śledzenia, dowolnie modyfikować i sparować z Home Assistant.
Dodatkowo publikuję różnorodne materiały, często tutoriale i praktyczne demonstracje.
Jeśli podoba Ci się moja twórczość i w czymś Ci pomogłem, to rozważ wsparcie mnie tutaj: https://www.paypal.com/paypalme/openshwprojects
Mój Github: https://github.com/openshwprojects
Mój tutorial PIC18F SDCC: https://www.elektroda.pl/rtvforum/topic3635522.html
Pracuję na stacji hot air SUGON 8630 Pro od Katemedia

Pomogłem? Kup mi kawę.

Promuję tematy:
24.07.2026 Pierwsze kroki z programowaniem RTL8196C z routera - wgrywanie, blink, UART
22.07.2026 [Termowizja] Wnętrze i test zasilacza 5 V na szynę DIN YSDS-60-5 4.5 A 22.5 W
21.07.2026 Przełom w robotyce? Xiaomi prezentuje model Xiaomi-Robotics-1 wytrenowany na 100 tysiącach godzin da
20.07.2026 Dwukierunkowy, trójfazowy miernik energii elektrycznej DTSU666 i odczyt danych przez Modbus na ESP32
18.07.2026 Unboxing retro - telewizyjny generator serwisowy typ K950 - rok 1985, wnętrze, schemat
Pomocny post

#6 15741016 13 Cze 2016 23:48

Krzysztof Kamienski Krzysztof Kamienski

Poziom 43

Posty: 21894

Pomógł: 2033

Ocena: 5164
Pomocny post? (+1)

Pomocny post
Post #6
15741016 13 Cze 2016 23:48

p.kaczmarek2 napisał:
A ile mA z tego 12V on pociągnie?
A zmierz sobie rezystancję uzwojenia i policz. Co to ja ,,Doktor Żivago" jestem i znam ten parametr na odległość?

Promuję tematy:
20.09.2017 Traktorek jednoosiowy jako naped przyczepy podlodziowej
08.09.2017 Insekty niszczą laminat szkło - epoksydowy.
15.11.2015 Dźwig Osobowy o nośności 250kg lub trzech osób
#7 15741236 14 Cze 2016 08:20

p.kaczmarek2 p.kaczmarek2

Moderator Smart Home

Posty: 14734

Pomógł: 659

Ocena: 12822
Autor tematu Pomocny post? (0)

Post #7
15741236 14 Cze 2016 08:20

Jedno ma 316Ω, i do tego jeszcze miedzy dwoma innymi pinami jest zwarcie. A trzeci odizolowany...
R = U / I
U = 12 V
R = 316 Ω
316 = 12 / I
316 I = 12
I = 12 / 316
I = 0.03797468354
Około 40mA, tak?

Tworzę pierwsze na świecie oprogramowanie open source przeznaczone dla platform BK7231, XR809, BL602, W600, W800, LN882H, ECR, TRS, RTL, jak również ESP8266 i ESP32 używanych w różnych urządzeniach IoT, pozwalające uwolnić je od serwerów producenta, od śledzenia, dowolnie modyfikować i sparować z Home Assistant.
Dodatkowo publikuję różnorodne materiały, często tutoriale i praktyczne demonstracje.
Jeśli podoba Ci się moja twórczość i w czymś Ci pomogłem, to rozważ wsparcie mnie tutaj: https://www.paypal.com/paypalme/openshwprojects
Mój Github: https://github.com/openshwprojects
Mój tutorial PIC18F SDCC: https://www.elektroda.pl/rtvforum/topic3635522.html
Pracuję na stacji hot air SUGON 8630 Pro od Katemedia

Pomogłem? Kup mi kawę.

Promuję tematy:
24.07.2026 Pierwsze kroki z programowaniem RTL8196C z routera - wgrywanie, blink, UART
22.07.2026 [Termowizja] Wnętrze i test zasilacza 5 V na szynę DIN YSDS-60-5 4.5 A 22.5 W
21.07.2026 Przełom w robotyce? Xiaomi prezentuje model Xiaomi-Robotics-1 wytrenowany na 100 tysiącach godzin da
20.07.2026 Dwukierunkowy, trójfazowy miernik energii elektrycznej DTSU666 i odczyt danych przez Modbus na ESP32
18.07.2026 Unboxing retro - telewizyjny generator serwisowy typ K950 - rok 1985, wnętrze, schemat
Pomocny post

#8 15741247 14 Cze 2016 08:27

Krzysztof Kamienski Krzysztof Kamienski

Poziom 43

Posty: 21894

Pomógł: 2033

Ocena: 5164
Pomocny post? (+1)

Pomocny post
Post #8
15741247 14 Cze 2016 08:27

Ciezka sprawa z Toba...NC oznacza styki Normalnie Zwarte - Zero omów. NO- styki Normalnie Otwarte- Rezystancja nieskończenie wielka (odizolowane ). Czyli jest, jak ma być. Rezystancja cewki zmierzona, więc ją znasz. Wysterujesz go z Arduino - albo układem z kluczem tranzystorowym, albo transoptorem (jak pisałem), niezbędne będzie źródło napięcia stałego o wydajnośći 50mA na jeden taki przekaźnik....uchhh

Promuję tematy:
20.09.2017 Traktorek jednoosiowy jako naped przyczepy podlodziowej
08.09.2017 Insekty niszczą laminat szkło - epoksydowy.
15.11.2015 Dźwig Osobowy o nośności 250kg lub trzech osób
#9 15741254 14 Cze 2016 08:32

p.kaczmarek2 p.kaczmarek2

Moderator Smart Home

Posty: 14734

Pomógł: 659

Ocena: 12822
Autor tematu Pomocny post? (0)

Post #9
15741254 14 Cze 2016 08:32

Myślałem, że NC = Not Connected, czyli pin do niczego nie podłączony.

W sumie wszystko już jasne, no i chyba odczytałem poprawnie nazwę. To nie było DUDE, lecz: OUDE-SS-112D
Nawet
Coil Resistance: 320 Ohms
sie zgadza.

Tworzę pierwsze na świecie oprogramowanie open source przeznaczone dla platform BK7231, XR809, BL602, W600, W800, LN882H, ECR, TRS, RTL, jak również ESP8266 i ESP32 używanych w różnych urządzeniach IoT, pozwalające uwolnić je od serwerów producenta, od śledzenia, dowolnie modyfikować i sparować z Home Assistant.
Dodatkowo publikuję różnorodne materiały, często tutoriale i praktyczne demonstracje.
Jeśli podoba Ci się moja twórczość i w czymś Ci pomogłem, to rozważ wsparcie mnie tutaj: https://www.paypal.com/paypalme/openshwprojects
Mój Github: https://github.com/openshwprojects
Mój tutorial PIC18F SDCC: https://www.elektroda.pl/rtvforum/topic3635522.html
Pracuję na stacji hot air SUGON 8630 Pro od Katemedia

Pomogłem? Kup mi kawę.

Promuję tematy:
24.07.2026 Pierwsze kroki z programowaniem RTL8196C z routera - wgrywanie, blink, UART
22.07.2026 [Termowizja] Wnętrze i test zasilacza 5 V na szynę DIN YSDS-60-5 4.5 A 22.5 W
21.07.2026 Przełom w robotyce? Xiaomi prezentuje model Xiaomi-Robotics-1 wytrenowany na 100 tysiącach godzin da
20.07.2026 Dwukierunkowy, trójfazowy miernik energii elektrycznej DTSU666 i odczyt danych przez Modbus na ESP32
18.07.2026 Unboxing retro - telewizyjny generator serwisowy typ K950 - rok 1985, wnętrze, schemat
Pomocny post

#10 15741345 14 Cze 2016 09:19

Krzysztof Kamienski Krzysztof Kamienski

Poziom 43

Posty: 21894

Pomógł: 2033

Ocena: 5164
Pomocny post? (+1)

Pomocny post
Post #10
15741345 14 Cze 2016 09:19

To teraz zobacz sobie jak poprzez klucz tranzystorowy albo transoptor połączyć to z Arduino. Sugerował bym transoptor, bo wtedy istnieje mniejsza szansa, że uszkodzisz Arduino.

Promuję tematy:
20.09.2017 Traktorek jednoosiowy jako naped przyczepy podlodziowej
08.09.2017 Insekty niszczą laminat szkło - epoksydowy.
15.11.2015 Dźwig Osobowy o nośności 250kg lub trzech osób
Pomocny post

#11 15741392 14 Cze 2016 09:37

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2820
Pomocny post? (+1)

Pomocny post
Post #11
15741392 14 Cze 2016 09:37

p.kaczmarek2 napisał:
Myślałem, że NC = Not Connected, czyli pin do niczego nie podłączony
Tak, ale tylko w układach scalonych.
Przy przekaźnikach NC to Normal Close, a NO to Normal Open.
Dodaj tranzystor do sterowania, zabezpiecz cewke diodą i wystarczy.
Coś w tym stylu jak poniżej.

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#12 15742490 14 Cze 2016 18:14

p.kaczmarek2 p.kaczmarek2

Moderator Smart Home

Posty: 14734

Pomógł: 659

Ocena: 12822
Autor tematu Pomocny post? (0)

Post #12
15742490 14 Cze 2016 18:14

Freddy napisał:

p.kaczmarek2 napisał:
Myślałem, że NC = Not Connected, czyli pin do niczego nie podłączony
Tak, ale tylko w układach scalonych.
Przy przekaźnikach NC to Normal Close, a NO to Normal Open.

No ja właśnie zasadniczo tylko w nich siedzę, stąd pytania.

Ale wszystko już jasne, co prawda nie mam jak w tym momencie sprawdzić tych przekaźników, ale temat zamykam.

Tworzę pierwsze na świecie oprogramowanie open source przeznaczone dla platform BK7231, XR809, BL602, W600, W800, LN882H, ECR, TRS, RTL, jak również ESP8266 i ESP32 używanych w różnych urządzeniach IoT, pozwalające uwolnić je od serwerów producenta, od śledzenia, dowolnie modyfikować i sparować z Home Assistant.
Dodatkowo publikuję różnorodne materiały, często tutoriale i praktyczne demonstracje.
Jeśli podoba Ci się moja twórczość i w czymś Ci pomogłem, to rozważ wsparcie mnie tutaj: https://www.paypal.com/paypalme/openshwprojects
Mój Github: https://github.com/openshwprojects
Mój tutorial PIC18F SDCC: https://www.elektroda.pl/rtvforum/topic3635522.html
Pracuję na stacji hot air SUGON 8630 Pro od Katemedia

Pomogłem? Kup mi kawę.

Promuję tematy:
24.07.2026 Pierwsze kroki z programowaniem RTL8196C z routera - wgrywanie, blink, UART
22.07.2026 [Termowizja] Wnętrze i test zasilacza 5 V na szynę DIN YSDS-60-5 4.5 A 22.5 W
21.07.2026 Przełom w robotyce? Xiaomi prezentuje model Xiaomi-Robotics-1 wytrenowany na 100 tysiącach godzin da
20.07.2026 Dwukierunkowy, trójfazowy miernik energii elektrycznej DTSU666 i odczyt danych przez Modbus na ESP32
18.07.2026 Unboxing retro - telewizyjny generator serwisowy typ K950 - rok 1985, wnętrze, schemat
Zarejestruj konto, Zaloguj się i bądź aktywny na forum, a wtedy reklamy nie będą się pojawiać. Otrzymaj punkty za rejestrację oraz odpowiedzi.

Zainstaluj aplikację Elektroda

| Nowy temat

Zgłoś naruszenie prawa

Podsumowanie tematu

✨ Użytkownik poszukiwał informacji na temat przekaźnika DUDE-SS-112D, który chciał wykorzystać z Arduino do sterowania obciążeniem 230V, w tym przypadku żarówką 60W. Odpowiedzi wskazały, że przekaźnik może być zasilany napięciem 12V, a jego cewka ma rezystancję około 316-320 Ω, co pozwala na pobór prądu rzędu 40 mA. Użytkownicy zasugerowali użycie transoptora (np. TLP627) oraz diody zwrotnej do sterowania przekaźnikiem z Arduino, co zmniejsza ryzyko uszkodzenia mikrokontrolera. Wyjaśniono również, że przekaźnik ma pięć wyjść, z czego dwa to cewka, a pozostałe to styki NO (Normalnie Otwarte) i NC (Normalnie Zamknięte). Użytkownik ostatecznie zidentyfikował przekaźnik jako OUDE-SS-112D.
Podsumowanie AI na podstawie dyskusji. Może zawierać błędy.

REKLAMA
