Kondensator C89 przy UL1402 w radioodbiorniku Unitra Diora Junior DMP202 - funkcja?

szymonmarkowski46 17 Paź 2024 10:51 537 17

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 21266366 17 Paź 2024 10:51

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu

Post #1
21266366 17 Paź 2024 10:51

Witam, za co jest odpowiedzialny kondensator ceramiczny C89 przy układzie UL1402? Pytam, ponieważ uległ pęknięciu i wylutowałem go. Radio działa dalej bez niego. Radioodbiornik Unitra Diora Junior DMP202, w załączniku schemat.

Załączniki:

Junior_schemat_ideowy (1).pdf (2.65 MB) Musisz być zalogowany, aby pobrać ten załącznik.
REKLAMA
#2 21266379 17 Paź 2024 10:58

ArturAVS ArturAVS

Moderator

Posty: 25999

Pomógł: 2293

Ocena: 7709
Pomocny post? (0)

Post #2
21266379 17 Paź 2024 10:58

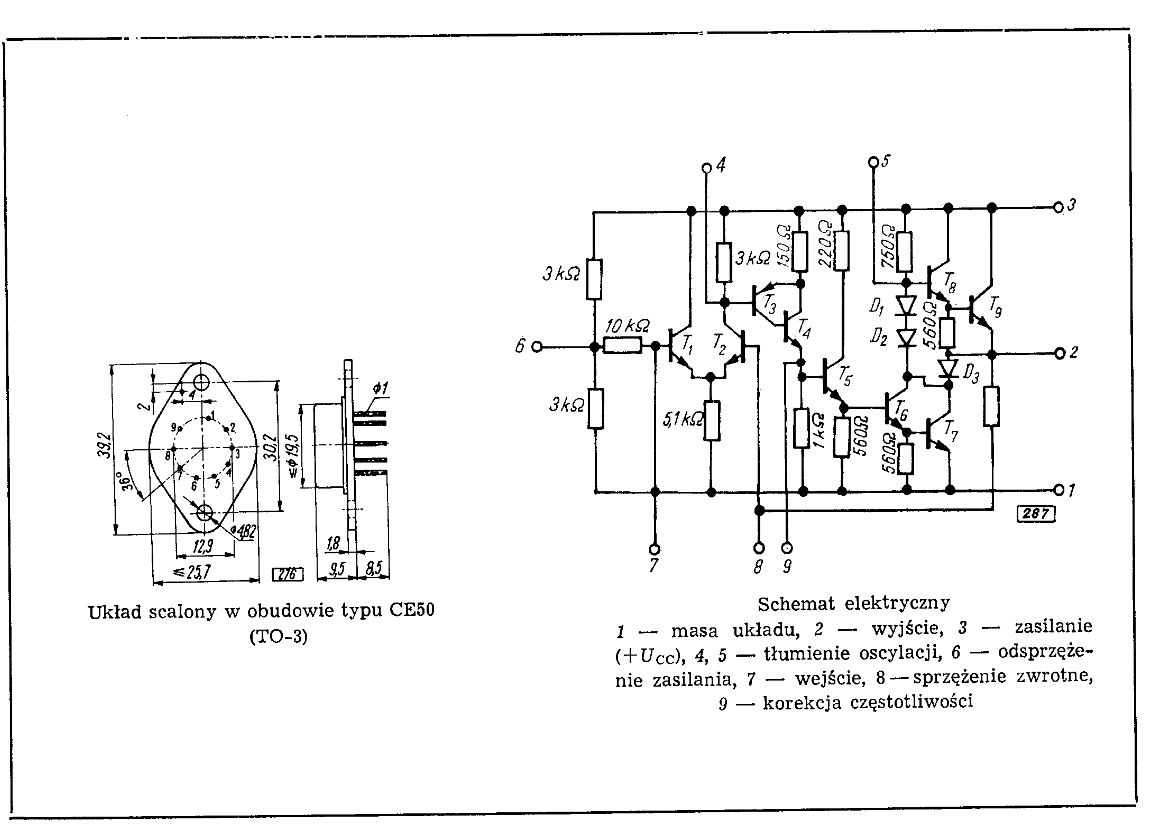

Zapobiega możliwym niepożądanym oscylacjom, wtedy wzmacniacz zaczyna pracować jak generator;

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
#3 21266835 17 Paź 2024 17:04

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu Pomocny post? (0)

Post #3
21266835 17 Paź 2024 17:04

Rozumiem, czyli nie jest potrzebny, ale lepiej żeby był do prawidłowej pracy. Które piny w złączu DIN 5-pin są wyjściem na wzmacniacz? Bo wejście już wiem, a z wyjściem mam problem.
#4 21266887 17 Paź 2024 17:40

ArturAVS ArturAVS

Moderator

Posty: 25999

Pomógł: 2293

Ocena: 7709
Pomocny post? (0)

Post #4
21266887 17 Paź 2024 17:40

Przecież masz widoczne na schemacie, 1 i 4 a 2 to masa.

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
REKLAMA
#5 21266940 17 Paź 2024 18:21

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu Pomocny post? (0)

Post #5
21266940 17 Paź 2024 18:21

Wyszło, że odwrotnie i działa ze wzmacniaczem Eltron 100U oraz kolumnami ZG 602. Czy bez głośnika w środku można użytkować radio? Radio i tam ma ściszony środkowy głośnik, a głośnik, który był w środku, został uszkodzony poprzez odklejenie magnesu i zdemontowany jest. Chodzi mi, czy nie uszkodzi się wzmacniacz w środku radia, bo nie ma obciążenia 4 ohm.
#6 21267404 17 Paź 2024 23:19

ml ml

Poziom 30

Posty: 1204

Pomógł: 150

Ocena: 164
Pomocny post? (0)

Post #6
21267404 17 Paź 2024 23:19

Nie uszkodzi się, chyba że się wzbudzi. Dlatego zapobiegawczo zamiast głośnika podłacz rezystor 4-10 omów/1-2 waty.

Mam na sprzedaż:
30.09.2009 ul1244
30.09.2009 A220D
29.09.2009 ul1405
27.02.2008 bc177
#7 21272460 22 Paź 2024 07:55

SlawekKedra SlawekKedra

Poziom 43

Posty: 16638

Pomógł: 1568

Ocena: 1926
Pomocny post? (0)

Post #7
21272460 22 Paź 2024 07:55

Można też odłączyć zasilanie od układu 1402 jeśli nie jest potrzebny.
#8 21279651 28 Paź 2024 08:52

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu Pomocny post? (0)

Post #8
21279651 28 Paź 2024 08:52

Gdzie się wlutować żeby otrzymać napiecie od 8 do 11 v bo potrzebne jest do zasilenia konwentera ukf
#9 21279671 28 Paź 2024 09:09

ArturAVS ArturAVS

Moderator

Posty: 25999

Pomógł: 2293

Ocena: 7709
Pomocny post? (0)

Post #9
21279671 28 Paź 2024 09:09

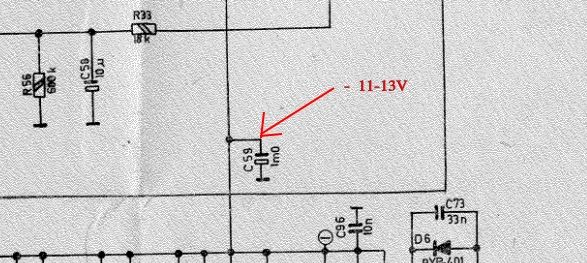

Zwróć uwagę że w tym radioodbiorniku masz plus na masie:

Musisz zwrócić uwagę na budowę konwertera, czy ma separację dla DC.

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
#10 21279758 28 Paź 2024 10:07

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu Pomocny post? (0)

Post #10
21279758 28 Paź 2024 10:07

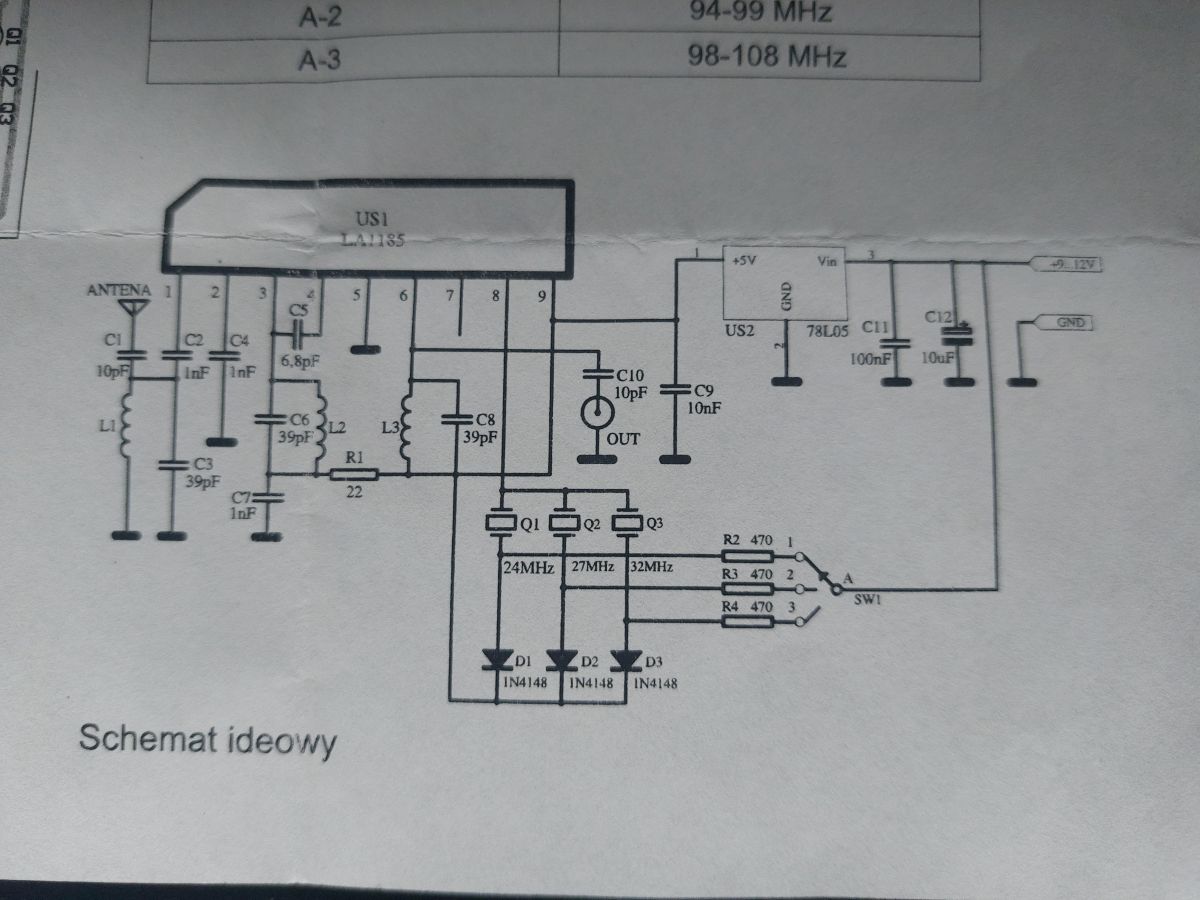

Tutaj jest schemat tego konwertera.
#11 21279830 28 Paź 2024 11:08

ArturAVS ArturAVS

Moderator

Posty: 25999

Pomógł: 2293

Ocena: 7709
Pomocny post? (0)

Post #11
21279830 28 Paź 2024 11:08

Wejście i wyjście masz separowane kondensatormi 10pF, powinno działać. Pamiętaj, że masa konwertera do nie masa odbiornika. Masę konwertera podłącz pod miejsce które zaznaczyłem strzałką a plus do masy odbiornika.

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
#12 21279921 28 Paź 2024 12:35

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu Pomocny post? (0)

Post #12
21279921 28 Paź 2024 12:35

Niestety nie działa, nawet nie ma szumu w głośniku. Z baterii to zasilać to nie, bo zapomniałem odłączyć i bateria padła. Jedynie zasilacz, ale impulsowy to będzie siał zakłócenia, a transformatorowy to nie mam takiego, bo po mostku i wygładzeniu kondensatorem podniesie się napięcie.
#13 21279927 28 Paź 2024 12:39

ArturAVS ArturAVS

Moderator

Posty: 25999

Pomógł: 2293

Ocena: 7709
Pomocny post? (0)

Post #13
21279927 28 Paź 2024 12:39

Pokaż schemat, jak podłączyłeś.
szymonmarkowski46 napisał:
nawet nie ma szumu w głośniku

A wcześniej był?

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
#14 21279937 28 Paź 2024 12:49

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu Pomocny post? (0)

Post #14
21279937 28 Paź 2024 12:49

Podłączyłem tak, jak pokazałeś, czyli minus tam przy kondensatorze, plus z obudowy wziąłem i sprawdziłem miernikiem, było ok 11 V. Sygnał był, jeżeli zasilane było baterią 9 V.
#15 21279940 28 Paź 2024 12:53

ArturAVS ArturAVS

Moderator

Posty: 25999

Pomógł: 2293

Ocena: 7709
Pomocny post? (0)

Post #15
21279940 28 Paź 2024 12:53

A odbiornik nie był wcześniej przestrajany tradycyjnie?

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
#16 21279948 28 Paź 2024 12:58

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu Pomocny post? (0)

Post #16
21279948 28 Paź 2024 12:58

Nie nie był odbieral tylko polskie radio na falach długich, a z racji tego, że nie potrafię przestroić, nie mam potrzebnych elementów. Zainstalowałem konwerter UKF.
#17 21279967 28 Paź 2024 13:12

ArturAVS ArturAVS

Moderator

Posty: 25999

Pomógł: 2293

Ocena: 7709
Pomocny post? (0)

Post #17
21279967 28 Paź 2024 13:12

Więc chyba trzeba zacząć od sprawdzenia, czy w ogóle tor FM odbiera. W swoich okolicach, na zewnętrznej antenie odbieram całkiem przyzwoicie stacje poniżej 88 MHz (rosyjskojęzyczne). Przed użyciem konwertera trzeba to sprawdzić. Jeśli masz rozstrojony/uszkodzony tor FM, to żaden konwerter nie pomoże. A w tak wiekowym odbiorniku wszystko jest możliwe.

Promuję tematy:
06.02.2026 Ciekawy regulator PWM, funkcje niczym w falowniku silnikowym
24.07.2025 Wielofunkcyjny miernik do pomiarów instalacji elektrycznych Megger MFT-X1
30.12.2024 Życzenia Noworoczne dla forum
23.12.2024 Życzenia Świąteczne dla forum
11.12.2024 ATS-20, odbiornik globalny?
#18 21279992 28 Paź 2024 13:28

szymonmarkowski46 szymonmarkowski46

Poziom 4

Posty: 19

Ocena: 2
Autor tematu Pomocny post? (0)

Post #18
21279992 28 Paź 2024 13:28

Radio jest sprawne, bo konwerter działa. Jak z baterii zasilam, odbieram wszystkie stacje, ale chcę zasilić inaczej, nie z baterii, bo zapomniałem konwerter wyłączyć i rozładowało baterię. Dlatego szukam, jak to zrobić, by zasilić z radia lub innego źródła, ale nie bateryjnie.
