Wprowadzenie

Rozwój nowoczesnej elektroniki zamiast ułatwiać pracę, często ją komplikuje. Po zaprojektowaniu zaawansowanego układu musisz przekazać schematy jednej firmie, aby przygotowała projekt PCB, potem wysłać pliki Gerber do innego dostawcy zajmującego się produkcją płytek, a na końcu jeszcze współpracować z kolejną firmą przy zakupie komponentów. Każdy etap to kolejne ryzyko nieporozumień i niepotrzebnych opóźnień.

JLCPCB wyeliminował te problemy. Jako prawdziwie zintegrowana platforma kompleksowej produkcji elektroniki łączy pomysł z gotowym sprzętem. Bez względu na to, czy zamierzasz stworzyć prototyp urządzenia IoT, czy zaprojektować szybką płytkę drukowaną, ekosystem JLCPCB pozwala na płynne przejście od plików projektowych do gotowego produktu.





Czym jest JLCPCB?

JLCPCB jest jednym z największych producentów prototypów PCB, obsługującym ponad 6 220 000 klientów na całym świecie od 2006 roku. Jednak określenie go po prostu jako „producenta PCB" nie oddaje pełnego zakresu usług. JLCPCB zapewnia prawdziwie kompleksowy proces PCBA poprzez zintegrowaną produkcję PCB, magazynowanie komponentów i montaż SMT.

Konsolidując te kluczowe etapy, JLCPCB działa jako kompletna platforma produkcji elektroniki w modelu „one-stop":

Ekosystem głównych usług:

   • Produkcja PCB: Od prostych prototypów dwuwarstwowych po złożone 20-warstwowe płytki HDI, specjalistyczne konstrukcje z podłożem aluminiowym do odprowadzania ciepła oraz wysokiej jakości płytki Flex PCB. Zaawansowane możliwości obejmują laserowe bezpośrednie obrazowanie (LDI) dla precyzji ścieżek/odstępów wynoszących 3,5 mila.
   • Montaż PCB: Usługa JLCPCB SMT utrzymuje zapasy przekraczające 350 000 typów komponentów z możliwością realizacji w ciągu 24 godzin.
   • Profesjonalna usługa projektowania JLCPCB: JLCPCB oferuje usługę projektowania, w której certyfikowani inżynierowie przekształcają Twoje schematy w projekty gotowe do produkcji.
   • Produkcja uzupełniająca: Usługi komplementarne obejmują wycięte laserem maski lutownicze (stencils), druk 3D obudów, obróbkę CNC oraz niestandardowe grzałki elastyczne (Flexible Heaters).

Kategoria usług	Kluczowe możliwości	Czas realizacji
Produkcja PCB	1-32 warstwy, HDI, Flex PCB	24-48 godzin
Montaż SMT	2-80000 szt., 0201-BGA	24 godziny
Projekt PCB	Konwersja schematu na Gerber	3-5 dni
Produkcja masek lutowniczych	Wykończenie laserowe/elektropolerowane	24 godziny

Kompleksowa oferta usług JLCPCB pokazująca zintegrowane możliwości produkcyjne




Usługa projektowania JLCPCB - Od projektu do produkcji, bezproblemowo

Czym jest projektowanie PCB?

Projektowanie PCB oznacza fizyczną realizację obwodów schematycznych na płytkach laminatu miedzianego. Podczas gdy schematy definiują połączenia logiczne, praca nad projektem PCB określa precyzyjną implementację geometryczną: gdzie fizycznie znajdują się komponenty, jak prowadzone są ścieżki między pinami i jak zasilanie jest dystrybuowane na płaszczyznach.

To rozróżnienie ma fundamentalne znaczenie. Bezbłędny schemat może zakończyć się katastrofalną porażką przy słabym wykonaniu projektu. Rozważmy interfejs szybkiego USB 3.0: schemat po prostu pokazuje połączenia pary różnicowej. Implementacja w projekcie płytki drukowanej wymaga utrzymania kontrolowanej impedancji 90 omów, zachowania dopasowania długości ścieżek pary w obrębie 5 mili oraz umieszczenia kondensatorów odsprzęgających w odległości nie większej niż 10 mm od pinów zasilania układu scalonego.

Złożoność nowoczesnego projektowania:
   • Cyfrowa wysoka prędkość: Pamięć DDR4 pracująca z prędkością 3200 MT/s zazwyczaj wymaga dopasowania długości w zakresie ±5 do ±50 mili, w zależności od grupy sygnałów.
   • Obwody RF: Projekty bezprzewodowe działające na częstotliwościach powyżej 2,4 GHz wymagają kształtów falowodu współpłaszczyznowego i materiałów dielektrycznych o określonych właściwościach.
   • Integralność zasilania: Dzisiejsze procesory pobierające ponad 50 amperów wymagają sieci zasilających o rezystancji mniejszej niż 1 miliom.
   • Miniaturyzacja: Użycie elementów elektronicznych w rozmiarze 0201 i matryc BGA o rozstawie 0,4 mm stwarza problemy produkcyjne, które można rozwiązać jedynie przez ekspercki projekt PCB.

Aspekt	Projekt schematu	Projekt PCB
Główny fokus	Połączenia logiczne	Geometria fizyczna
Kluczowy rezultat	Lista połączeń (netlist), BOM	Pliki Gerber, dane wierceń
Główne zagadnienia	Funkcjonalność obwodu	Integralność sygnału, EMI, DFM

Profesjonalny proces projektowania PCB

Krok 1: Przygotowanie schematu i listy komponentów

Dokładne przygotowanie jest niezbędne dla profesjonalnego projektowania: walidacja netlistu, sprawdzenie footprintów komponentów (zgodnie z IPC-7351), definicja stosu warstw (liczba warstw, materiały, grubości miedzi) oraz utworzenie reguł projektowych. Minimalna szerokość ścieżki dla sygnałów zwykle zaczyna się od 4 mili, a dla ścieżek zasilających przenoszących prąd >1A wynosi 8-15 mili.

Krok 2: Logiczne rozmieszczenie komponentów

Pozycjonowanie komponentów odpowiada za 80% sukcesu trasowania. Wśród głównych strategii możemy wymienić:
   • Strefowanie funkcjonalne: Zasilacze muszą być oddzielone od wrażliwych obwodów analogowych, a szybkie obwody cyfrowe muszą być izolowane od sekcji RF.
   • Zarządzanie termiczne: Komponenty rozpraszające ponad 0,5 W powinny mieć odstęp większy niż 5 mm oraz przejścia termiczne do płaszczyzn masy.
   • Sygnały krytyczne: Dystrybucja zegarów i linie reset wymagają krótkiego, bezpośredniego trasowania.
   • Bliskość odsprzęgania: Kondensatory wysokoczęstotliwościowe muszą znajdować się w odległości nie większej niż 10 mm od pinów zasilania układu scalonego.

Krok 3: Trasowanie ścieżek PCB

Trasowanie wymaga zaawansowanego zrozumienia zachowania sygnałów:
   • Pary różnicowe: USB wymaga impedancji 90Ω z przesunięciem w parze <5 mili. Stosuj regułę odstępu 3W dla prawidłowego sprzężenia.
   • Sygnały wysokiej prędkości: DDR4 wymaga dopasowania ±500 mili w grupach bajtów z minimalizacją liczby przejść.
   • Dystrybucja zasilania: Określ szerokość ścieżki na podstawie prądu - ścieżka 10 mili w miedzi 1OZ może przenosić ~1A ze wzrostem temperatury o 10°C.


Dlaczego warto wybrać projektowanie JLCPCB?

Dział projektowania i proces produkcji są ze sobą bezpiecznie powiązane dzięki usłudze projektowania JLCPCB, która zamyka obwód między projektem a produkcją.

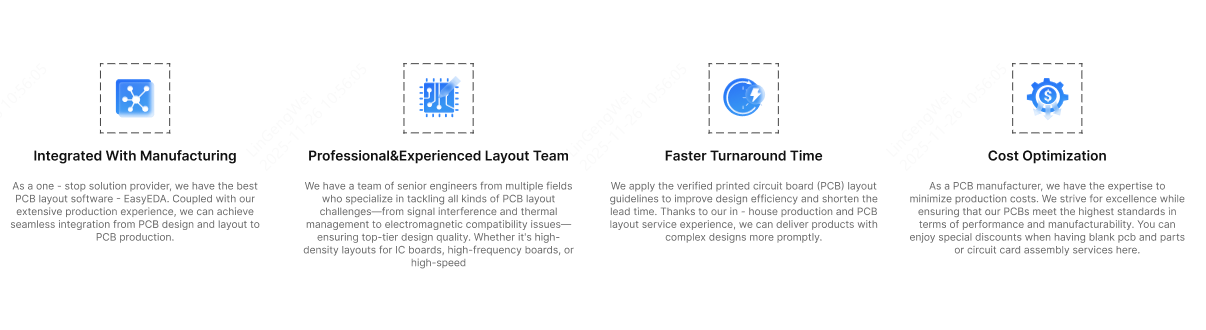

   • Zintegrowane z produkcją: JLCPCB wykorzystuje EasyEDA i bogate doświadczenie produkcyjne, aby zapewnić bezproblemową integrację od projektu do PCB i finalnej produkcji.
   • Profesjonalny i doświadczony zespół projektowania: starsi inżynierowie JLCPCB rozwiązują złożone problemy z zakłóceniami sygnału, zarządzaniem termicznym i wyzwaniami EMC dla płytek o wysokiej gęstości i wysokiej prędkości.
   • Szybszy czas realizacji: Stosując sprawdzone wytyczne produkcyjne i wewnętrzne dane produkcyjne, JLCPCB dostarcza złożone projekty szybciej.
   • Optymalizacja kosztów: JLCPCB optymalizuje projekty, aby zminimalizować koszty produkcji przy jednoczesnym zapewnieniu wysokiej wydajności, oferując specjalne zniżki na produkcję i montaż.


Proces usługi projektowania JLCPCB

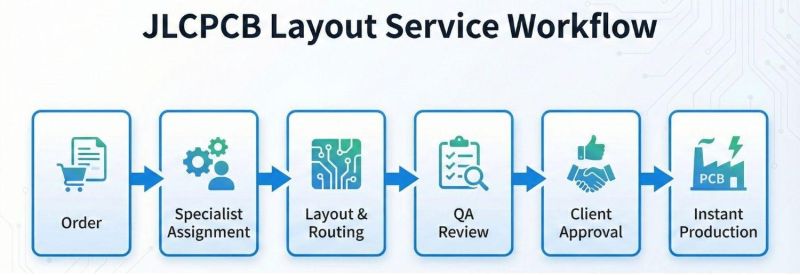

Proces JLCPCB jest przejrzysty, oparty na współpracy i zaprojektowany z myślą o szybkości.

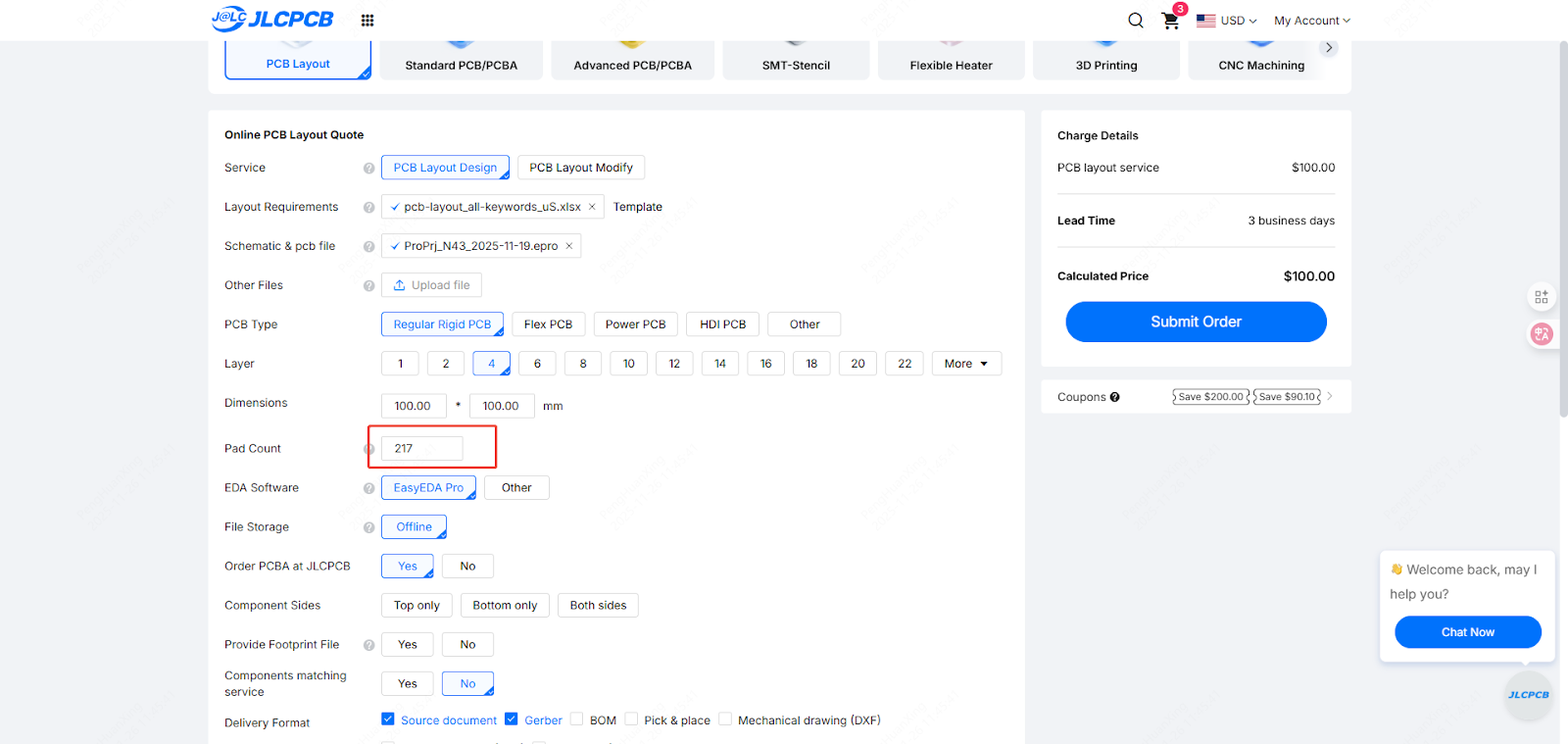

1. Złóż zamówienie: Prześlij swoje schematy, BOM i ograniczenia mechaniczne.



2. Przegląd zamówienia i płatność: inżynierowie JLCPCB sprawdzają kompletność plików i potwierdzają wymagania przed realizacją płatności.



3. Przydzielenie inżynierów: JLCPCB przypisuje specjalistę odpowiedniego dla Twojej dziedziny (np. RF, zasilanie, cyfrowa).
4. Wykonanie projektu: JLCPCB przeprowadza fizyczną pracę nad projektem PCB, iterując nad rozmieszczeniem i trasowaniem.
5. Przegląd głównego inżyniera: Wewnętrzna kontrola jakości potwierdza integralność sygnału i zgodność z DFM.
6. Potwierdzenie klienta: Przeglądasz wizualizacje 3D i pliki Gerber.
7. Zamówienie ukończone: Pliki eksportowane bezpośrednio do kolejki produkcyjnej JLCPCB.

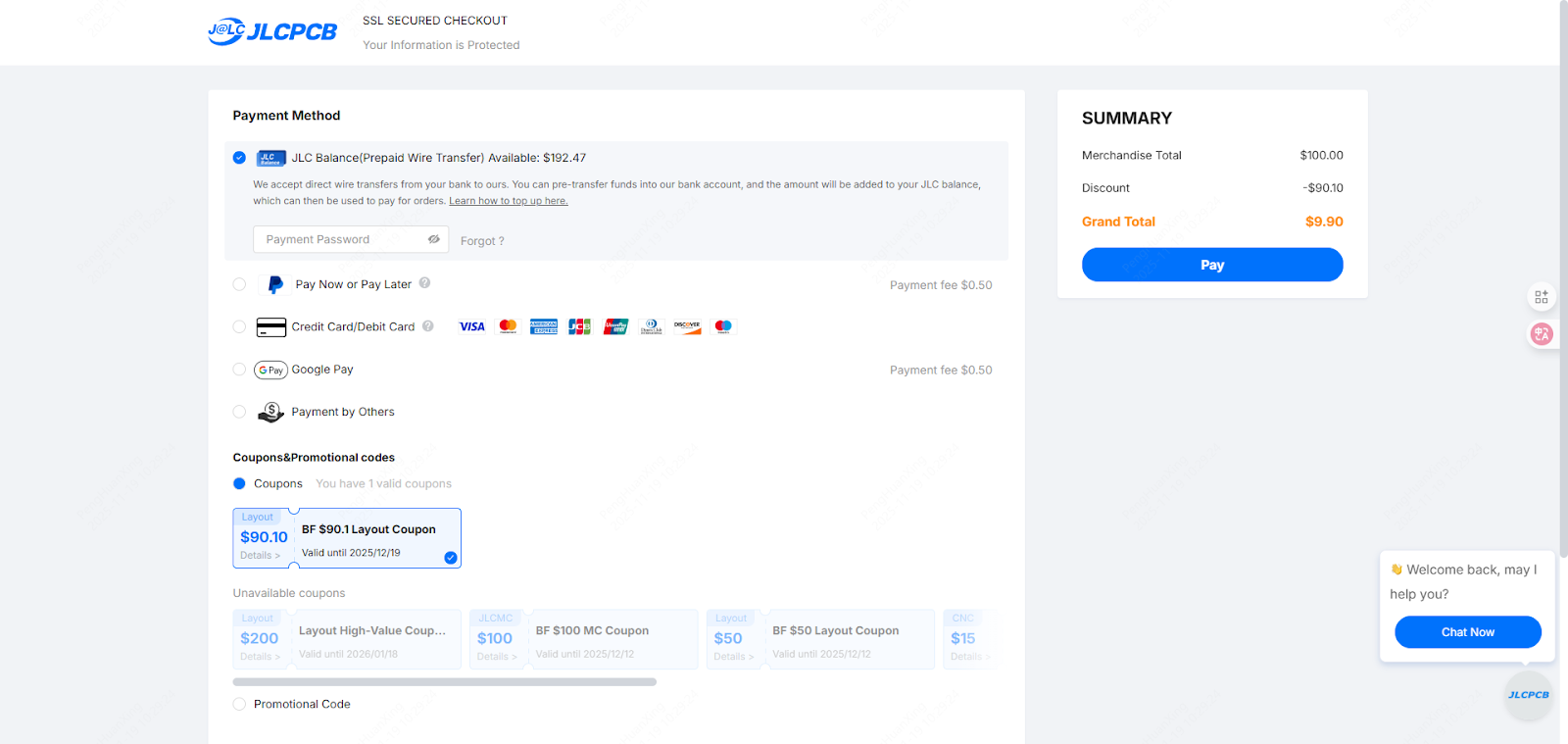

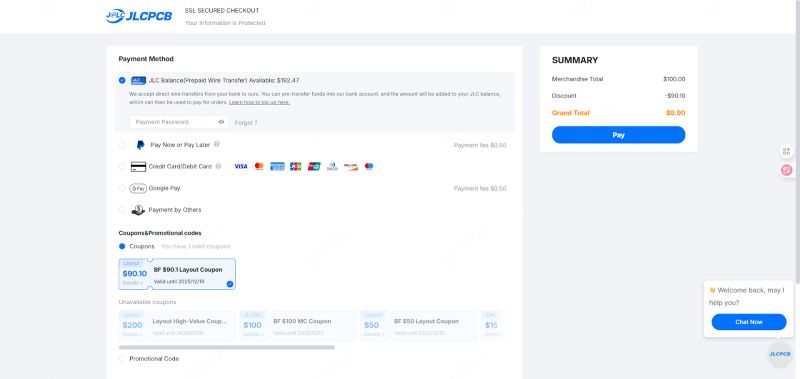

Usługa projektowania JLCPCB zaczyna się od 9,9 $ w Black Friday

System cenowy JLCPCB został zrestrukturyzowany, aby wspierać zarówno inżynierów, jak i start-upy. Podczas wydarzeń promocyjnych, takich jak Black Friday, możliwe jest przyspieszenie procesu projektowania PCB dla podstawowych płytek w cenie już od 9,9 $. Ta niska cena wejściowa nie tylko umożliwia Ci przeniesienie codziennych działań projektowania do JLCPCB, ale także pozwala skupić się na projektowaniu systemów i rozwoju firmware'u.

JLCPCB: Wiodąca firma produkująca prototypy PCB

Choć usługa projektowania działa jako łącznik, zdolność produkcyjna pozostaje główną siłą firmy JLCPCB.

Zaawansowana produkcja
JLCPCB zainstalowało najnowocześniejsze zautomatyzowane linie produkcyjne wykorzystujące technologię LDI (Laser Direct Imaging) do ultra-precyzyjnej definicji ścieżek. Umożliwia to JLCPCB produkcję płytek ze ścieżkami o szerokości 3,5 mila, które bez problemu radzą sobie z BGA o wąskim rozstawie.

Czas realizacji
Szybkość to waluta JLCPCB. W przypadku standardowych płytek 2-warstwowych nasz czas produkcji może wynosić zaledwie 24 godziny. Ten szybki cykl iteracji pozwala zespołom R&D testować i debugować sprzęt w ciągu dni, a nie tygodni.

Wysoka jakość i testowanie produkcyjne
Wszystkie płytki muszą przejść AOI (Automated Optical Inspection) i Flying Probe Testing, aby zagwarantować ciągłość elektryczną. Dla Twoich zmontowanych płytek dostępna jest metoda inspekcji rentgenowskiej do sprawdzania jakości lutowania BGA, zapewniając, że ukryte złącza są wolne od wad i że procent pustek nie przekracza limitów IPC.

Cena prototypowania
Ekonomia skali pozwala oferować niezwykle konkurencyjne ceny (np. 2 USD za 5 PCB) bez kompromisów w jakości podłoża.

JLCPCB SMT
Usługa JLCPCB SMT to logiczny następny krok. Dzięki ponad 350 000 elementom w bibliotece JLCPCB można zmontować Twoje płytki natychmiast po produkcji.

Globalny sourcing i biblioteka komponentów montażowni
Biblioteka komponentów montażowni JLCPCB jest zintegrowana zarówno z własną bazą JLCPCB, jak i z bibliotekami globalnych dystrybutorów. Dzięki temu elementy z Twojego BOM dla projektu PCB będą oryginalne, dostępne w magazynie i gotowe do montażu, co znacząco ogranicza ryzyko problemów w łańcuchu dostaw.

JLCPCB: Maski lutownicze (Stencils)
Dla klientów wykonujących montaż we własnym zakresie JLCPCB dostarcza precyzyjne maski lutownicze ze stali nierdzewnej wycinane laserem. Zapewniają one dokładne nanoszenie pasty lutowniczej, co jest kluczowe dla zapobiegania zwarciom na komponentach o wąskim rozstawie.

JLCPCB: Grzałki elastyczne
JLCPCB wspiera zaawansowane technologie, w tym grzałki elastyczne (Flexible Heaters - FH) i Flex-PCB. Są one coraz ważniejsze w zastosowaniach motoryzacyjnych i medycznych, gdzie wymagana jest regulacja termiczna w kompaktowej, niepłaskiej formie.

Najlepsze oprogramowanie do projektowania płytek drukowanych online: EasyEDA

Bezproblemowa platforma wymaga bezproblemowych narzędzi. EasyEDA to internetowe narzędzie EDA dostosowane do współpracy w chmurze. Integruje się bezpośrednio z biblioteką komponentów JLCPCB, umożliwiając wybór części „gotowych do montażu" podczas rysowania schematu. Obsługuje solidne funkcje projektowania PCB, w tym auto-routing i bezpośrednie generowanie plików Gerber.

Podsumowanie

Praktyka izolowanej produkcji elektroniki dobiegła końca. JLCPCB stanowi definitywną platformę kompleksowej produkcji elektroniki, umożliwiając inżynierom przejście od szkicu na serwetce do gotowej płytki PCBA szybciej i bardziej niezawodnie. Niezależnie od tego, czy potrzebujesz eksperckiego wsparcia w zadaniach projektowania płytek drukowanych, czy po prostu szybkiej wytwórni, JLCPCB ma infrastrukturę, aby Cię wesprzeć.
Gotowy, aby rozpocząć? Wypróbuj JLCPCB już dziś. Nowi klienci mogą zarejestrować się i otrzymać kupony o wartości 70 USD, a usługa projektowania JLCPCB zaczyna się już od 9,9 $!

FAQ
P1: Ile czasu zajmuje typowy projekt?
W przypadku standardowych projektów (np. 2-4 warstwy, umiarkowana złożoność) czas realizacji w JLCPCB wynosi zazwyczaj 2-4 dni robocze. Prostsze zadania projektowania PCB mogą być często wykonywane szybciej, podczas gdy złożone projekty wysokiej prędkości mogą wymagać dodatkowego czasu na rygorystyczną weryfikację integralności sygnału.

P2: Czy początkujący mogą korzystać z usługi projektowania JLCPCB?
Absolutnie. Usługa jest przeznaczona dla każdego, kto chce przekształcić schemat w profesjonalny projekt płytki drukowanej. Jeśli masz jakiekolwiek wątpliwości dotyczące reguł projektowania lub stosów warstw, inżynierowie JLCPCB przeprowadzą Cię przez cały proces, aby dostarczyć produkt gotowy do wytworzenia.

P3: Jak JLCPCB zapewnia zgodność z DFM?
Będąc jednocześnie usługą projektowania i producentem, JLCPCB projektuje bezpośrednio zgodnie z możliwościami swojej fabryki. W czasie projektowania JLCPCB przeprowadza kontrolę DFM (Design for Manufacturability) w czasie rzeczywistym, aby upewnić się, że minimalne odstępy, rozmiary wierceń i rozszerzenia maski lutowniczej są zgodne ze standardami produkcyjnymi JLCPCB, zapewniając w ten sposób płytkę w 100% możliwą do wyprodukowania.

P4: Czy mogę poprosić o rewizję, jeśli potrzebuję zmian?
Tak. Projektowanie to proces, który zazwyczaj wymaga wielu iteracji i to uznaje JLCPCB. Przegląd jest zazwyczaj częścią usługi JLCPCB, gdzie projekt jest Ci pokazywany, a zmiany są wprowadzane zgodnie z Twoimi żądaniami, zanim JLCPCB sfinalizuje pliki do produkcji.
