Taixin TX-Link-U, TXProgrammer 2.1.37 – zdjęcia, uwagi, testowanie JLink za pomocą OpenOCD, trwające

divadiow napisał:

Miałem nadzieję, że to po prostu urządzenie pod nową marką CK-Link. Być może tak jest, a ja po prostu nie opanowałem jeszcze prawidłowej procedury korzystania z CK-Link. Zamówiłem jedno na Taobao, więc powinno dotrzeć za kilka tygodni.

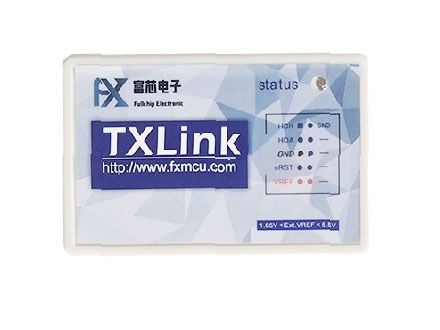

Oto zbiór informacji dotyczących programatora/debuggera Taixin (Huge-IC) TXLink, który kupiłem dawno temu na Taobao. Głównie notatki i zdjęcia. Spodziewam się, że będzie więcej.

źródła:
https://www.elektroda.com/rtvforum/topic4121456.html
https://www.elektroda.com/rtvforum/topic4123724.html
https://github.com/voidobserve/project/tree/branch_1/Project/Keil

urządzenie = TX-Link-U
hw = V1.10
fw = L:V1.31 D:V1.15

Najnowsze wersje TXProgrammer są zbyt nowe. TXLink łączy się poprawnie z

TXProgrammer_V2.1.37

TXProgrammer_V2.1.37 nie obsługuje TXW81X, ale obsługuje TXW80X, jednak tylko z programatorami typu USB


Wybierz typ platformy, który ma TXLINK jako opcję, a uzyskasz połączenie z portem COM, pod którym podłączone urządzenie TXLink jest wykrywane. Otwórz ustawienia, a zobaczysz, jak program łączy się z TLink i pobiera informacje o portach szeregowych, sprzęcie, urządzeniu i oprogramowaniu układowym



Jednak, jak widać w moim poście na forum: https://dev.taixin-semi.com/topic/49/tx-link-...%E7%A8%8B%E5%BA%8F%E4%B8%8E%E6%96%87%E6%A1%A3

Cytat:

Wersja bez „lite” była przez nas używana do nagrywania innych produktów nieobsługujących Wi-Fi; wersja z „lite” służy do nagrywania produktów z Wi-Fi.

Mikrokontroler Aucu AC201 nie figuruje na stronie internetowej AUCU, ale załączona specyfikacja techniczna dla modelu AM32M2032JS5 wydaje się bardzo trafna. Obudowa jest taka sama. Porty wejścia/wyjścia są zgodne. Adresy SWD dla mikrokontrolera AU201 oraz dla podłączonego modułu Taixin do debuggera są poprawne



C:\OpenOCD\bin\openocd.exe -f C:\AU201\au201-jlink-openocd.cfg

au201-jlink-openocd.cfg:


analiza

Odczyt na żywo z AU201	AM32 ręczne	Interpretacja
0x40000100 = 0x00000E9B	Reset LVD_CON = 0x00000E9B	Dokładny adres i dokładna wartość
0x40003030 = 0x00022281	EFLASH_TIME_REG0	Pola dekodują się poprawnie jako PGH=2, ADS=2, ADH=2, RW=8, RC=1
0x40003034 = 0x0003E80D	EFLASH_TIME_REG1	jednostka 1 ms = 1000, jednostka 1 us = 13
0x1FF00600/04/08	UID0/1/2	Autentyczny, niezerowy 96-bitowy identyfikator urządzenia
0x1FF005C8	Konfiguracja użytkownika CFG2	Dekoduje spójnie
0x1FF005E0	Konfiguracja użytkownika CFG5	Dekoduje spójnie

CFG2 @ 0x1FF005C8 = 0xFFFDFFFF

ma bit 17 = 0.

co wyjaśnia, dlaczego nie mogę zrzucić zawartości pamięci flash o pojemności 32 kb poprzez bezpośredni odczyt.

To prawda. Dodatkowo rozmontowałem urządzenie txprogrammer. Powinienem był założyć ten wątek już wczoraj, bo zrobiłem jeszcze wiele innych rzeczy, w tym zrzut zawartości pamięci flash o pojemności 32 kb z modułu AU201.

Jedną z tych rzeczy była sonda do połączenia UART. Załączam.

Wynik pomiaru sondą


Raport dotyczący pamięci NVR i pamięci flash załączam w pliku ZIP.

Pamięć flash została odczytana przy użyciu:

C:\OpenOCD\bin\openocd.exe -f C:\AU201\au201-jlink-openocd.cfg -l "C:\AU201\au201_main_crc_complete_32k.txt"

au201-jlink-openocd.cfg:


ponieważ mały bootloader nie był zabezpieczony przed odczytem przez SWD, mogliśmy go następnie zdeasemblować, aby odkryć, że silnik CRC może odczytywać dane aplikacji i podawać nam sumę kontrolną CRC dla obszarów, o które prosimy

Cytat:

Błąd bezpieczeństwa w AU201 polega zasadniczo na tym, że ochrona przed debugowaniem ukrywa ścieżkę danych, ale pozostawia dostępną oracle o równoważnej wartości informacyjnej. Kod CRC32 dla dużego obszaru byłby wystarczająco nieszkodliwy. Umożliwienie zewnętrznemu debuggerowi wybrania adresu i zażądania kodu CRC32 dla dokładnie 32 nieznanych bitów oznacza, że „suma kontrolna” może ujawnić wszystkie 32 bity.

I w ten sposób udało nam się wykonać zrzut pamięci z chronionego przed odczytem układu AU201, nie wyłączając w ogóle jego zabezpieczenia przed odczytem.

divadiow napisał:

Mikrokontroler Aucu AC201

Czy to jedyny mikrokontroler, który może być programowany tytułowym programatorem?
Jaki inne zastosowanie można pokazać?

AUCU AU201 to mikrokontroler stanowiący serce programatora TX-Link-U, a nie platforma docelowa programatora programatora.

Urządzeniami docelowymi są mikrokontrolery Taixin (Huge-IC). Wydaje się też, że jest to rozwiązanie przeznaczone dla starszych platform Taixin bez obsługi Wi-Fi.

W związku z tym, jeśli chodzi o badania nad tym, jak ułatwić użytkownikom programowanie układów TXW81X (obecnie wymagające użycia CK-Link/STM32), to urządzenie TX-Link, które posiadam, wydaje się mniej przydatne niż kiedyś. Lepszym zakupem byłby model TX-Link Lite.

ciekawe
http://www.fxmcu.com/tsq/89.html
https://dev.taixin-semi.com/topic/45/%E6%B1%82%E4%B8%80%E4%B8%AA%E9%A9%B1%E5%8A%A8

Tłumaczenie na język angielski pliku PDF w archiwum RAR

Czy zamiast J-link można podłączyć ST-Link za pomocą OpenOCD ?
