TASK model: TK-923TX coś strzeliło i nie działa...

n3us 06 Lut 2006 16:54 5202 28
REKLAMA
  • #1 2267847
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    TASK model: TK-923TX coś strzeliło i nie działa...
    Witam.

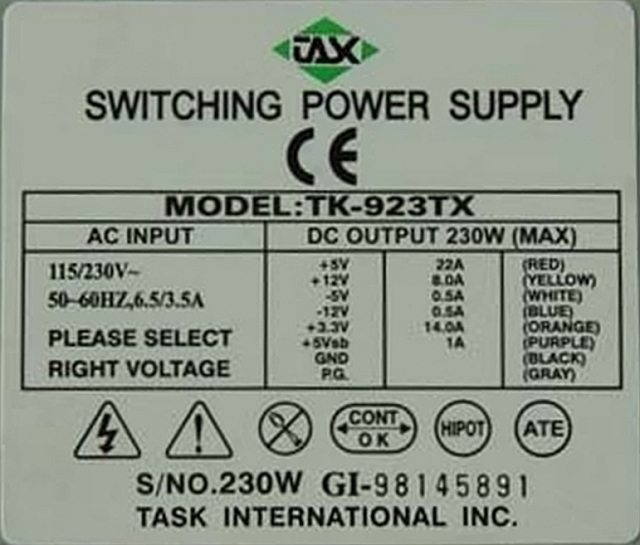

    Mam problem z zasilaczem ATX TUX TK-923TX 230W do komputera.
    Ostatnio coś strzeliło i się nie uruchamia. Wykręciłem go z komputera i próbowałem uruchomić na sucho ( tak jak jest to opisane w jednym z tematów tutaj ), ale nic. Rozkręciłem zasilacz i sprawdziłem bezpiecznik - jest dobry. W czym może tkwić problem? Ewentualnie czy ktoś posiada schemat tego zasilacza?
  • REKLAMA
  • #2 2268714
    TONI_2003
    Moderator
    Posty: 15334
    Pomógł: 2194
    Ocena: 3821
    ... poprawiłem Ci temat postu bo nawet jak ktoś zna ten zasilacz to nie wie o jaki chodzi !
    Zasilacz jest bardzo słaby i pytanie jak wygląda sama płytka czy nie jest przegrzana i na ile się znasz na elektronice?
  • #3 2268962
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    Płytka nie jest przegrzana , a moja wiedza na temat elektroniki jest średnio-zaawansowana. Posiadam multimetr cyfrowy, w razie czego mogę coś pomierzyć.
  • REKLAMA
  • #4 2269137
    TONI_2003
    Moderator
    Posty: 15334
    Pomógł: 2194
    Ocena: 3821
    Zacznij od zmierzenia na wtyku jaki podłączasz do płyty głównej czy po podłączeniu do sieci 230V na wtyku nr.14 (zielony) a masą (czarny obojętnie jaki) masz napięcie to samo do nr. 9(fioletowy) zasilacz ma nie być do niczego podłączony typu ( coś co może zepsuć ) czyli nie do komputera czy jakiegoś napędu .
    Oczywiście pasowałoby jakieś obciążenie jednak miał do podłączenia bo nie pamiętam jak tam z nim pod tym kątem jest.
  • #5 2269202
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    sprawdziłem , wszędzie na tym wtyku brak napięcia
  • #6 2269353
    TONI_2003
    Moderator
    Posty: 15334
    Pomógł: 2194
    Ocena: 3821
    Masz uszkodzoną przetwornicę stan-by po stronie pierwotnej jakie masz tam tranzystory na stronie pierwotnej ?
    Czyli najprawdopodobniej to co masz na radiatorze (jeśli masz aparat pasowały by fotki ).
  • #7 2269483
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    niestety nie mam aparatu. Problem w tym , że nie potrafię rozróżnić, które tranzystory są po stronie pierwotnej. Domyślam się, że muszą to być jakieś duże . Na największym radiatorze są następujące: 2x C4977 , 530D40C ( największy gabarytowo ) , CEP703AL, S10040C
  • #8 2269611
    TONI_2003
    Moderator
    Posty: 15334
    Pomógł: 2194
    Ocena: 3821
    ... coś mi tu nie pasuje czy 2x C4977 mają obudowę TO220 jeśli tak to są one w przetwornicy mocy (strona pierwotna) .
    Chyba źle odpisałeś ten 530D40C ? teoretycznie chyba chodzi o niego . Jeśli tak to czy C40j est obok?- ile na nim pisze?(zasilacz STAND-BY po stronie pierwotnej )
    Czy reszta jest na drugim radiatorze ?
  • REKLAMA
  • #9 2270593
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    no tak , C4977 są w TO220 . Tamtego dużego rzeczywiście źle odczytałem, to jest S30D40C firmy MOSPEC. Teraz c40 ? chodzi o kondendsator jakiś ?
  • #10 2270850
    TONI_2003
    Moderator
    Posty: 15334
    Pomógł: 2194
    Ocena: 3821
    Kolego jeśli nie będziesz pisał dokladnie i odpowiadał na me pytania to naprawa nie ma sensu !
    Element to:
    S30D40C firmy MOSPEC=Schottky barrier rectifiers 30A/30-60V (podwójna dioda) więc nie może być na pierwszym radiatorze jaki jest po stronie pierwotnej tylko na drógim który jest na stronie wtórnej !
    Więc powtórnie i porządnie opisz jeden , a potem drugi radiator i jakie elementy się na nim znajdują .
    Oraz pytałem o elektrolit C40 ( oznaczenie na płytce prawdopodobnie właśnie w przetwornicy stan-by) ile na nim pisze xx uF/V ?
  • REKLAMA
  • #11 2271608
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    Jak już pisałem wcześniej nie rozpoznam , które tranzysotry są po stronie pierwotnej, a które po wtórnej. Opisałem te z największego radiatora. Oprócz niego są jeszcze 3 radiatory z pojedynczymi elementami:

    7805P , S10C40C ( do tego radiatora jest podłączony jeszcze czujnik z wentylatora ) , tego ostatniego nie mogę odczytać, gdyż jest umiejscowiony zaraz koło tego wielkiego radiatora , który wszystko zasłania.

    Są dwa spore elektrolity 330uF/220V , ale nie widzę oznaczenia i nie mam pewności, czy to akurat c40
  • #12 2271777
    tzok
    VIP Zasłużony dla elektroda
    Posty: 38789
    Pomógł: 3174
    Ocena: 6529
    Po stronie pierwotnej są te, które za mostkiem... przetwornica st-by to zapewne pojedynczy tranzystor mosfet w okolicy głównego mostka prostowniczego, na wysokości pierwszego radiatora (może być na nim, mieć osobny lub wcale nie mieć radiatora), zazwyczaj obok jest rezystor 5W, jest to też zazwyczaj najniżej umieszczny tranzystor (poniżej środka płytki).
  • Pomocny post
    #13 2272675
    TONI_2003
    Moderator
    Posty: 15334
    Pomógł: 2194
    Ocena: 3821
    Podsumuję to co napisałeś i co ja przypuszczam !
    7805P = stabilizator +5V
    S10C40C = 10A/40V (podwójna dioda) przypuszczam że na niej masz robione +12V
    S30D40C = 30A/40V (podwójna dioda) przypuszczam że na niej masz robione +5V
    C4977 = dwa tranzystory mocy
    CEP703AL=30V/40A/Rds17mΩ (przypuszczam że na nim masz robione +3,3V)
    Domysły :
    Układy to pewnie TL494 (16 nóg) oraz
    KIA 393 (8 nóg)
    Wynika z tego że ten jaki szukamy to właśnie ten jaki nie możesz odczytać i pozwolę sobie strzelić że będzie to C3866 ?
    Właśnie jego wy lutuj i pomierz gdyż może mieć zwarcie lub jest po prostu zepsuty !
  • #14 2273835
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    Jest układ DBL 494 , i jest KIA 393 :) a ten, co się schował ( właśnie do wylutowałem ) to K1821. Wygląda na dobry: nie ma zwarć między nóżkami oraz ma rezystancje między nóżkami : 1-2 4.03k , 2-1 8.66k , 2-3 8.62k , 3-2 3.99k , 1-3 45 , 3-1 44.4 om.
  • #15 2275691
    ankuch
    Spoczywaj w Pokoju
    Posty: 1314
    Pomógł: 38
    Ocena: 91
    Szanowny Kolego,
    po pierwsze, tak się nie mierzy MOSFETÓW.
    Po drugie, jeśli już, nie mam akurat tego samego, ale 2SK2545 o podobnych parametrach wykazuje na zakresie 20 kΩ i 200 kΩ nieskończoność we wszystkich możliwych kombinacjach.
    Jednym słowem Twój na 99% jest "padnięty".
  • #16 2288820
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    Mam problem z tym K1821, nigdzie we Wrocławiu nie mogę tego dostać. Może znacie jakieś zamienniki ?
  • #17 2289551
    WojtasJD
    Poziom 43  
    Posty: 13782
    Pomógł: 2917
    Ocena: 1584
    pomiar omomierzem elementów nieliniowych nie należy brać na poważnie, w jednym mierniku o napięciu na rozwartych zaciskach omomierza 3V pomiar będzie inny niż w innym mierniku o napięciu np. 2V ...
    - tu jeszcze dochodzi zdolność MOSFETów do gromadzenia ładunku na bramce.
    (choć jeśli między pierwszą nogą (bramka) a jedną z pozostałych jest jakaś rezystancja to jest nie wesoło)

    2SK1821-01MR: 600V , 2A , 6.5Ω(max) , 30W , Ciss 270pF (Vds 25V)

    http://pdf1.alldatasheet.com/datasheet-pdf/view/60828/FUJI/2SK1821-01MR/datasheet.pdf

    dla tego nMOSfeta szukałbym wśród: IRF820 , BUZ74A , IRFBC20 , SPP03N60 czy nawet często spotykany w tej roli w zasilaczach "02N60P"
  • #18 2289588
    TONI_2003
    Moderator
    Posty: 15334
    Pomógł: 2194
    Ocena: 3821
    Mając te dane spokojnie znajdziesz coś innego :
    2SK1821 = MOS-n-FET-e/600V, 2A, 30W, <6.5R(1A)
    Zamienniki:BUK445-600,2SK1142,2SK1384
    oraz wiele innych:D
  • #19 2330173
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    nie mogłem dostać żadnego zamiennika z tych: BUK445-600,2SK1142,2SK1384 , wstawiłem tam więc IRFBC40 ( tak mi polecił sprzedawca w sklepie ) . Niestety zasilacz nadal się nie uruchamia. Macie drodzy koledzy jeszcze jakieś pomysły ??
  • #20 2331945
    WojtasJD
    Poziom 43  
    Posty: 13782
    Pomógł: 2917
    Ocena: 1584
    dalej na zielonym, fioletowym brak napięć ?
  • #21 2332060
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    Tak , nadal brak napięć.
  • #22 2332273
    WojtasJD
    Poziom 43  
    Posty: 13782
    Pomógł: 2917
    Ocena: 1584
    a jak z:
    - niskoomowym rezystorem w źródle nMOSfeta
    - wysokoomowymi rezystorami od "+" 'górnego' kondensatora za mostkiem sieciowym
    - zenerką między bramką i gnd
    - tranzystorkiem obok nMOSfeta ?
  • #23 2338201
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    WojtasJD : Rezystory są dobre, wartość w przybliżeniu taka jaką odczytałem z pasków. Nie widzę żadnego tranzystora obok nMOSFETa , o na bramce jest dioda, w obie strony ma ok 216omow, to znaczy ze jest spalona ?
  • #24 2339335
    WojtasJD
    Poziom 43  
    Posty: 13782
    Pomógł: 2917
    Ocena: 1584
    jeśli ten pomiar był na diodzie wylutowanej (lub chociaż z wylutowaną jedną nogą) to wstaw tam diode Zenera 18V 0.4...0.5W jak BZX55C18
  • #25 2339355
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    nie, nie wylutowywałem tej diody. Pomiar przeprowadziłem na płytce. ale za to nie ma teraz tam tranzystora , do którego była podłączona dioda. Może być ?
  • #26 2339384
    WojtasJD
    Poziom 43  
    Posty: 13782
    Pomógł: 2917
    Ocena: 1584
    jakiego tranzystora ?

    wylutuj conajmniej jedną noge tej diody i ją zmierz (najlepiej na tescie diody)
  • #27 2339411
    n3us
    Poziom 11  
    Posty: 43
    Ocena: 1
    no tranzystora tego co go wymianialem i to nic nie dało, czyli nMOSFETa do którego bazy jest przyczepiona owa dioda zenera do masy
  • #28 2339500
    WojtasJD
    Poziom 43  
    Posty: 13782
    Pomógł: 2917
    Ocena: 1584
    n3us napisał:
    , a moja wiedza na temat elektroniki jest średnio-zaawansowana.


    skoro wcześniej tak napisałeś to powinieneś wiedzieć, że uszkodzona (w sensie bocznik o niskiej rezystancji) dioda Zenera umieszczona między bramką nMOSfeta i 'blisko' źródła - GND będzie "przeszkadzać" w jego wysterowaniu, napięcie na bramce może być za niskie by otworzyć kanał.

    Możesz sobie wymieniać ten nMOSfet ile chcesz i to nic nie da.

    Dlatego więc dla pewności czy rzeczywiście ta Zenerka stanowi tu problem powtórze się:
    wylutuj conajmniej jedną noge tej diody i ją zmierz (najlepiej na tescie diody)
  • #29 2340103
    TONI_2003
    Moderator
    Posty: 15334
    Pomógł: 2194
    Ocena: 3821
    Kolego n3us przestań tworzyć nowe teorie tylko postępuj tak jak pisze kolega WojtasJD .
    Każdy element jeśli się na tym nie zna musi być wy lutowany do pomiaru przynajmniej jednym końcem , a inne jak tranzystory itp. całkiem !

Podsumowanie tematu

✨ Problem dotyczy zasilacza ATX TUX TK-923TX 230W, który przestał się uruchamiać po usłyszeniu "strzału". Po odłączeniu i próbie uruchomienia na sucho nie pojawiło się napięcie na wtyku do płyty głównej (pin 14 zielony i pin 9 fioletowy względem masy). Bezpiecznik jest sprawny, a płytka nie wykazuje przegrzania. Analiza elementów na radiatorach wykazała obecność tranzystorów C4977 (TO220), diod S30D40C i S10C40C, stabilizatora 7805P oraz układów scalonych TL494 i KIA393. Wskazano na uszkodzenie przetwornicy standby po stronie pierwotnej, prawdopodobnie związane z tranzystorem MOSFET K1821, który po wylutowaniu i pomiarach wykazuje nieprawidłowe parametry. Próby zamiany K1821 na IRFBC40 nie przyniosły efektu. Dalsze testy wykazały uszkodzoną diodę Zenera między bramką MOSFETa a masą, która może blokować prawidłowe wysterowanie tranzystora. Zalecane jest wylutowanie i dokładny pomiar diody Zenera oraz innych elementów nieliniowych, gdyż pomiary na płytce mogą być mylące. Wskazano również na konieczność sprawdzenia rezystorów niskoomowych przy źródle MOSFETa oraz wysokoomowych przy kondensatorze za mostkiem prostowniczym. Naprawa wymaga dokładnej diagnostyki i wymiany uszkodzonych elementów, zwłaszcza w obwodzie przetwornicy standby.
