Jak wpiąć przełącznik do tej instalacji

Witam, nie mogę znaleźć żadnego schematu jak wpiąć przełącznik 2pinowy kołyskowy do tej instalacji,mógłby ktoś mi wytłumaczyć/dorysować jak to ma wyglądać? Chciałbym tym oświetlić kufer w skuterze, więc idzie to do listwy led. Dzięki i pozdrawiam!

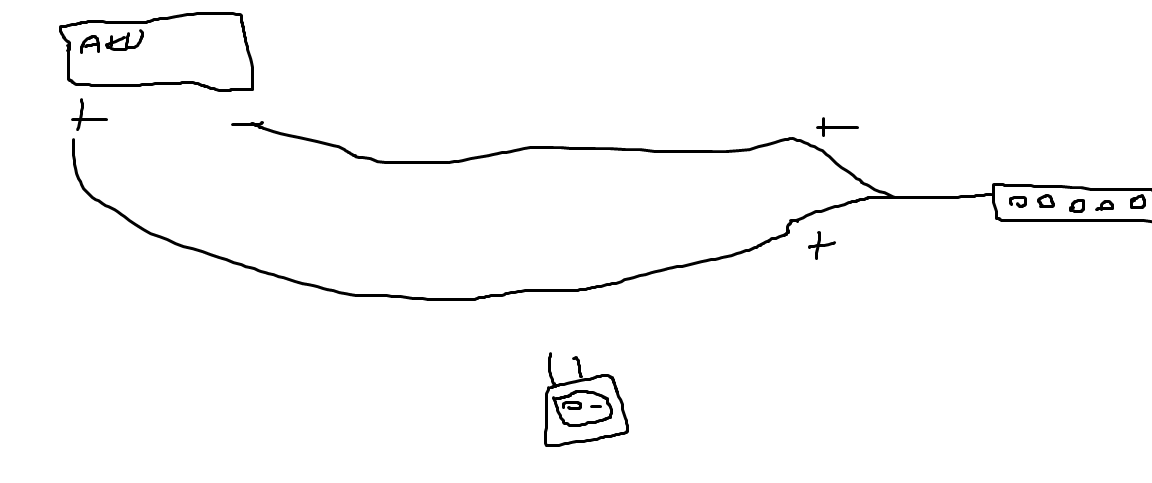

Spróbuj w ten sposób:

Duduś, niestety popełniłeś błąd... A gdzie przekaźnik? Rozdział na obwody sterujące i robocze? Dobór przewodów ze względu na obciążenie chwilowe i długotrwałe? No i najważniejsze, odpowiednia kolorystyka okablowania

To niestety zmiana konstrukcyjna skutera. Musisz to powierzyć specjaliście, który wyda świadectwo zgodności z homologacją.
A potem obowiązkowe badania techniczne.

Sprawdź czy specjalista ma uprawnienia do montażu instalacji SELV.

Jak się nie boisz, że policja ci zabierze skuter możesz to zrobić samemu.
Trzeba odszukać w wiązce przewód anodowy stały, z SEM akumulatora. Przyda się odpowiednie wyposażenie pomiarowe i testowe. Należy odprowadzić obwód rozgałęźny, wpiąć w szeregu pin 1 i 2 kołyski, przeprowadzić wyjście do elementu elektroluminescencyjnego i z niego poprowadzić odejście do katody zbiorczej SEM.

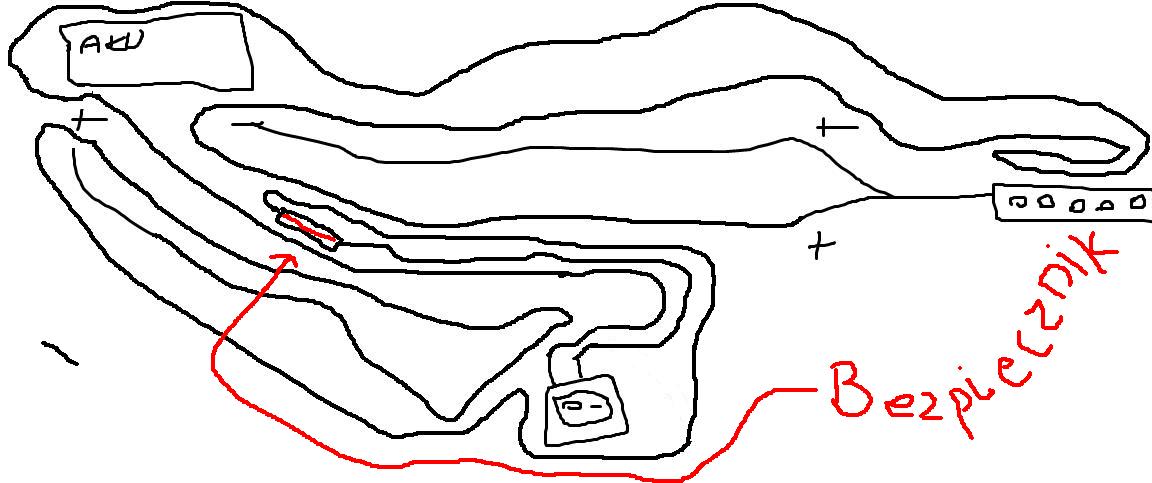

Duduś to całkiem dobrze zobrazował. Choć popełnił błąd i nie zastosował opisu wg wymogów rysunku technicznego, dla punktu rozejścia anodowego.

Ok dzięki chłopaki jakoś to ogarnę, ale mam jeszcze pytanie; Czy mogę to zrobić kropka w kropkę z rysunkiem Dudusia, czy trzeba zrobić coś inaczej? Jaki bezpiecznik trzeba dam zastosować?

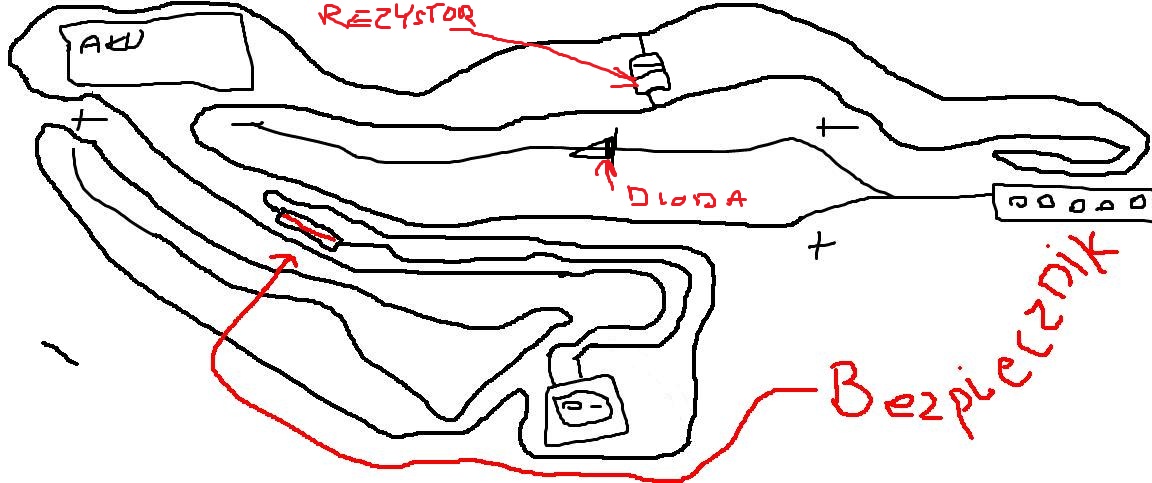

Ja bym dodał jeszcze rezystor i diodę. Co o tym myślicie?

Tak, możesz zrobić to kropka w kropkę z tamtym rysunkiem choć lepiej wyjdzie kreska w kreskę. Osobiście dodałbym jeszcze ze dwie pętelki zawinięte w prawo żeby układ lepiej działał no i zawiązałbym ósemkę na przewodzie masowym dla poprawy cos φ. Oczywiście bez tych ulepszeń też zadziała więc jak nie umiesz wiązać ósemek to nie kłopocz się i zrób bez nich.

Bezpiecznik który trzeba tam zastosować powinien być sprawny, mieć dwa przyłącza i być wypełniony wodą dla gaszenia łuku. To chyba tyle.

A nie, jeszcze jedno. Powiedz, ile wagonów pełnych żwiru miał pociąg który rozjechał ci ten skuter, że instalacja z rysunku wyżej wykonana kreska w kreskę będzie do niego pasowała?

Chodzisz do przedszkola?, weź przetnij jeden przewód z twojego rysunku, np. plusowy i tam wepnij przełącznik.

Ps. szkoda że tu punktów nie dają hehe.

Łomatko, żeby tylko takie problemy były, to ile to mniej siwych włosów było na łbie

To ja też coś poradzę.
Jak już dodasz ten obwód do instalacji to jedź do kogoś ,niech ci podepnie skuter pod jakiś skaner bo błędy mogą być w ECU.

To chyba idzie po CAN, jak dasz tam przełącznik to błędy na pewno wywali bo będzie myślał że ledy się spaliły.
