Zasilacz wysokonapięciowy do projektów z użyciem NIXIE

mi_ma 12 Maj 2014 17:45 5127 1
  • Zasilacz wysokonapięciowy do projektów z użyciem NIXIE

    Poniżej przybliżę projekt wysoko napięciowego zasilacza o nazwie HVPSU (High-Voltage Power Supply), który generuje do 220 V napięcia przy zasilaniu 12 V. Urządzenie powstało z myślą o zasilaniu wyświetlaczy typu NIXIE, nad którymi pracował autor. Początkowo urządzenie miało pracować w oparciu o układ kontrolera DC-DC MAX1771. Z powodu problemów z stabilnością napięcia autor zrezygnował z powyższego układu na rzecz TPS40210 z Texas Instruments. Po kilku kolejnych projektach układ być może nie jest idealny, jednak w zaspokaja potrzeby i został opublikowany jako projekt typu Open-Source.

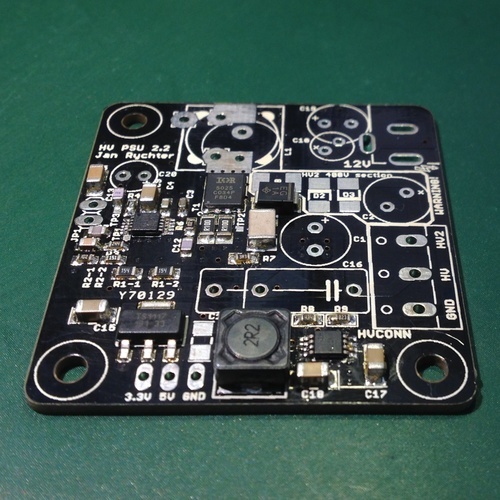

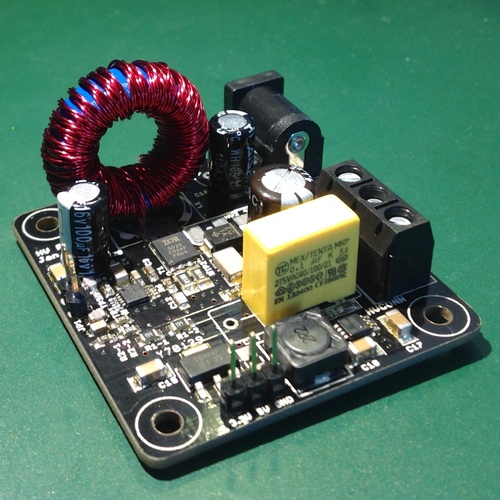

    W efekcie powstał zasilacz o wymiarach płytki drukowanej 5 cm x 5cm, który zawiera cztery kanały wyjściowe, a zasilany jest z 12 V. Napięcia wyjściowe wynoszą odpowiednio 3.3 V i 5 V przeznaczonych do zasilania układów cyfrowych, 220 V do zasilania wyświetlaczy NIXIE oraz 440 V do zasilania lamp zliczających. Układ zawiera kilka rozwiązań zabezpieczających takich jak funkcja powolnego rozruchu, możliwość bezpiecznego wyłączenia w przypadku niebezpieczeństwa przegrzania czy zabezpieczenie nadprądowe.
    Na stronie autora umieszczono schematy i informacje techniczne.

    Zasilacz wysokonapięciowy do projektów z użyciem NIXIEZasilacz wysokonapięciowy do projektów z użyciem NIXIE

    Źródło http://jan.rychter.com/high-voltage-power-supply-for-nixie-tube-projects

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • #2 13602652
    viayner
    Poziom 43  
    Witam.
    Czy to nie jest troszkę przerost formy nad treścią?
    Lampy Nixie nie wymagają "specjalnych" i super dobrych zasilaczy.
    Z innej strony czy montaż takiego układu w postaci SMD nie będzie zbyt skomplikowany w porównaniu z dwoma transformatorami połączonymi przeciwnie czy znanymi przetwornicami na kostkach 555.
    Pozdrawiam
