Witam! Potrzebuje zidentyfikować symbol/nazwe następującego plastiku: I gdzie najlepiej owej poszukać do kupienia, ponieważ okoliczne sklepy ani mi jej nie zidentyfikowały, ani nie posiadały w ofercie. Zakładając, że mam już odpowiedni przewód, czy piny do zakończenia go i wsunięcia we wtyk, są...

Zdjęcia są niewyraźne. Zrób lepsze.

Z tego wyjątkowo wyraźnego zdjęcia wnioskuję, że mogą być to złącza NX1501 np. takie:

Słabe zdjęcia, ale może coś dopasujesz

Dzięki za odzew, tutaj mam nadzieje ciut lepsze zdjęcie...kiepsko z tym niestety

O, zmierzyłem raster. Dobra rada. 1mm. Znalazłem potrzebny mi wtyk (dzieki za linki!) teraz jeszcze poszukam pinów i będzie ekstra

Adblock/uBlockOrigin/AdGuard mogą powodować znikanie niektórych postów z powodu nowej reguły.

Identyfikacja wtyku/złącza ze zdjęcia - gdzie kupić i czy piny są w zestawie?

dirtz 22 Paź 2014 15:34 1041 6

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 14063267 22 Paź 2014 15:34

dirtz dirtz

Poziom 2

Posty: 3
Autor tematu

Post #1
14063267 22 Paź 2014 15:34

Witam!

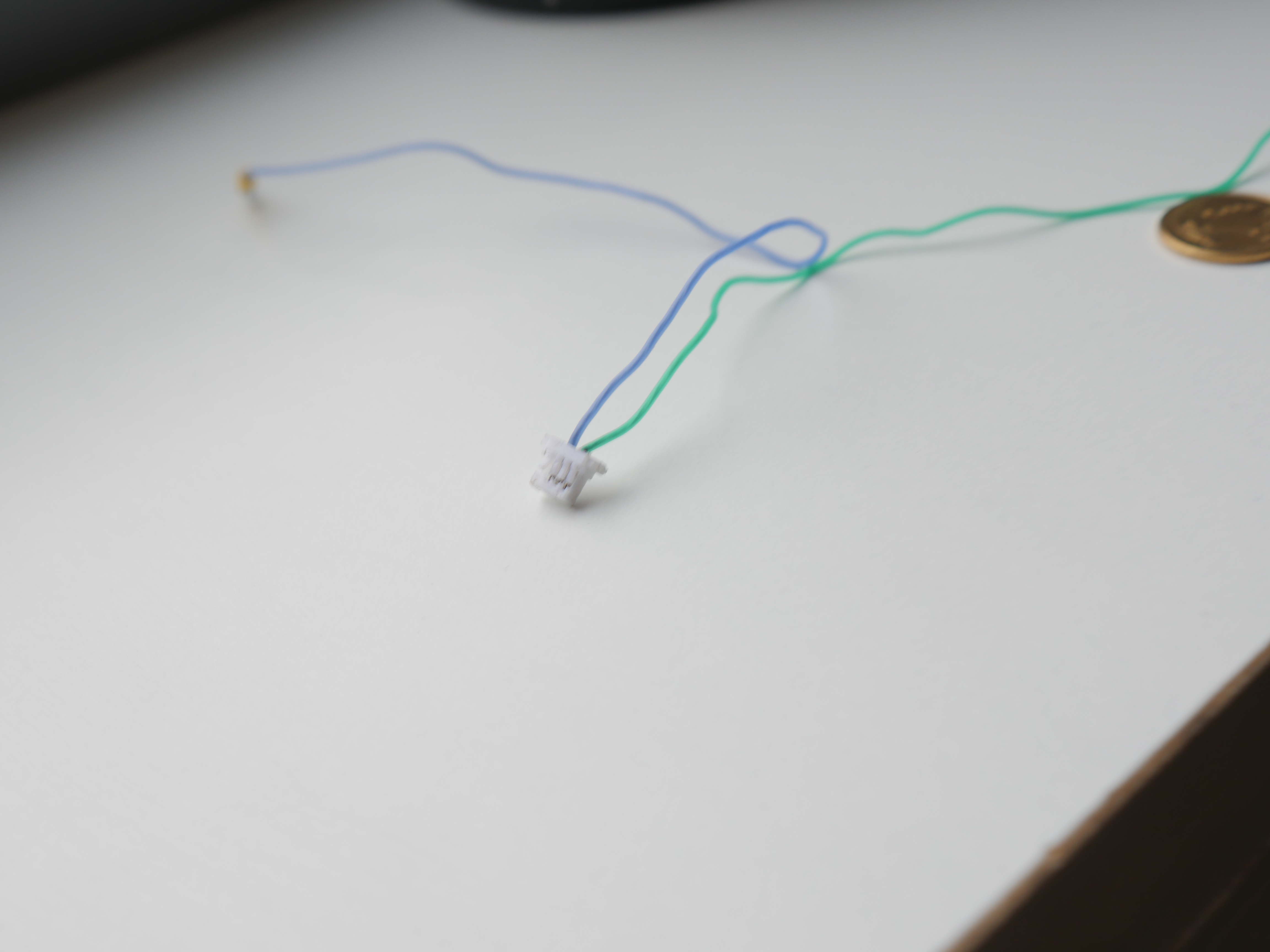

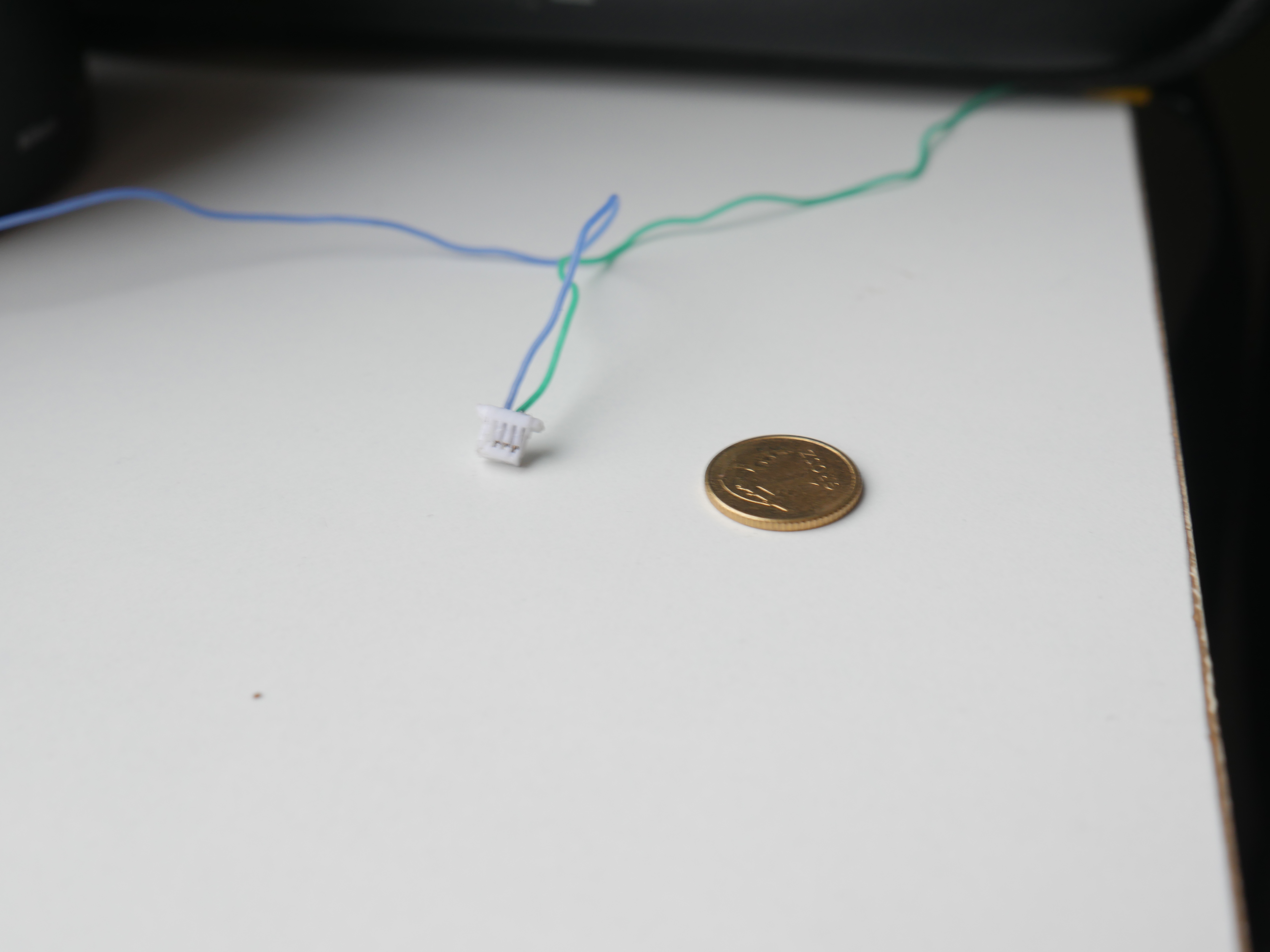

Potrzebuje zidentyfikować symbol/nazwe następującego plastiku:

I gdzie najlepiej owej poszukać do kupienia, ponieważ okoliczne sklepy ani mi jej nie zidentyfikowały, ani nie posiadały w ofercie. Zakładając, że mam już odpowiedni przewód, czy piny do zakończenia go i wsunięcia we wtyk, są w zestawie?

Jakakolwiek pomoc wysoce doceniana i wdzięcznym za nią [/img]
REKLAMA
#2 14063290 22 Paź 2014 15:44

vonar vonar

Poziom 28

Posty: 690

Pomógł: 151

Ocena: 30
Pomocny post? (0)

Post #2
14063290 22 Paź 2014 15:44

Zdjęcia są niewyraźne. Zrób lepsze.
REKLAMA
#3 14063295 22 Paź 2014 15:46

Kuniarz Kuniarz

Moderator Projektowanie

Posty: 4520

Pomógł: 371

Ocena: 825
Pomocny post? (0)

Post #3
14063295 22 Paź 2014 15:46

Z tego wyjątkowo wyraźnego zdjęcia wnioskuję, że mogą być to złącza NX1501 np. takie: http://www.tme.eu/pl/details/nx1501-04pfs/zla...sygnalowe-raster-150mm/joint-tech/a1500h-4p/#

Pracownia na fejsbuku, zapraszam.
Jutuber : https://www.youtube.com/@Robert_Kuna

Pomogłem? Kup mi kawę.

Promuję tematy:
26.11.2025 Samodzielna budowa tymczasowej rozdzielnicy budowlanej.
18.06.2025 INTEX SF90220-1 – jak uruchomiłem martwą pompę basenową alternatywnym sposobem
24.04.2025 Prototyp urządzenia elektronicznego - jak powstaje, VIDEO
28.12.2024 Przystosowanie ładowarki PARKSIDE X12V Team do zasilania Off Grid (24V)
25.06.2023 Prosty tester elektroniki FCT / EOL - opis, budowa, działanie.
#4 14063325 22 Paź 2014 15:52

BogdanS BogdanS

Poziom 20

Posty: 558

Pomógł: 33

Ocena: 45
Pomocny post? (0)

Post #4
14063325 22 Paź 2014 15:52

Słabe zdjęcia, ale może coś dopasujesz http://www.tme.eu/pl/katalog/zlacza_46/#id_category=30&s_field=niski_prog&s_order=ASC&page=1

Promuję tematy:
15.12.2024 [Sprzedam] Sprzedam nowy regulator temperatury ANLY AT-503, 220zł/sztuka, 2 sztuki dostępne
#5 14063394 22 Paź 2014 16:18

dirtz dirtz

Poziom 2

Posty: 3
Autor tematu Pomocny post? (0)

Post #5
14063394 22 Paź 2014 16:18

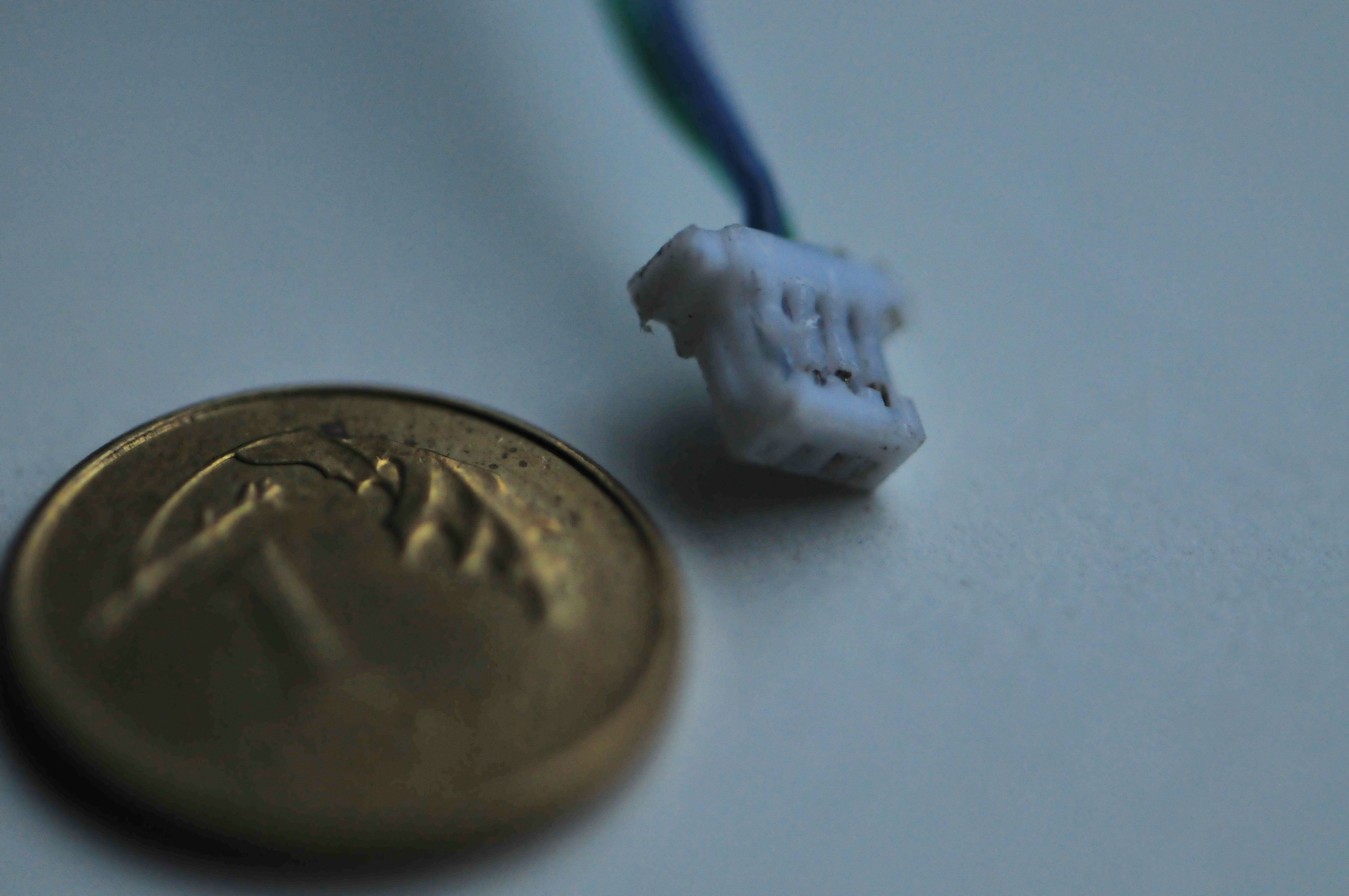

Dzięki za odzew, tutaj mam nadzieje ciut lepsze zdjęcie...kiepsko z tym niestety
#6 14063434 22 Paź 2014 16:30

LA72 LA72

Poziom 41

Posty: 6594

Pomógł: 648

Ocena: 1656
Pomocny post? (0)

Post #6
14063434 22 Paź 2014 16:30

Pomierz raster złącza.

Promuję tematy:
16.02.2020 Prosta listwa pomiarowa na bazie modułu P06S-100
30.11.2019 Bezprzewodowy kolorofon lub muzyczna kostka na ATtiny13
28.07.2019 Lutownica transformatorowa LT-75 - modernizacja
28.07.2019 6F22 Li-Ion, czyli akumulator 9V z drukarki 3D
19.01.2019 Podstawka do laptopa/mobilnej stacji roboczej z rurek miedzianych
#7 14063475 22 Paź 2014 16:47

dirtz dirtz

Poziom 2

Posty: 3
Autor tematu Pomocny post? (0)

Post #7
14063475 22 Paź 2014 16:47

O, zmierzyłem raster. Dobra rada. 1mm. Znalazłem potrzebny mi wtyk (dzieki za linki!) teraz jeszcze poszukam pinów i będzie ekstra
Zarejestruj konto, Zaloguj się i bądź aktywny na forum, a wtedy reklamy nie będą się pojawiać. Dołącz do dyskusji i otrzymaj punkty za rejestrację oraz odpowiedzi.

Zainstaluj aplikację Elektroda

Odpowiedz | Nowy temat

Zgłoś naruszenie prawa

Podsumowanie tematu

✨ Użytkownik poszukiwał identyfikacji złącza na podstawie przesłanych zdjęć oraz informacji o dostępności pinów do tego złącza. Otrzymał sugestie, że może to być złącze NX1501, a także linki do sklepu TME, gdzie można je znaleźć. Po poprawieniu zdjęcia i zmierzeniu rasteru złącza (1 mm), użytkownik potwierdził, że znalazł odpowiedni wtyk i teraz poszukuje pinów do jego zakończenia.
Podsumowanie AI na podstawie dyskusji. Może zawierać błędy.

REKLAMA
