Projekt Walentynkowy - świecące serduszko na diodach SMD

mi_ma 11 Lut 2015 21:29 5970 3
  • Projekt Walentynkowy - świecące serduszko na diodach SMD

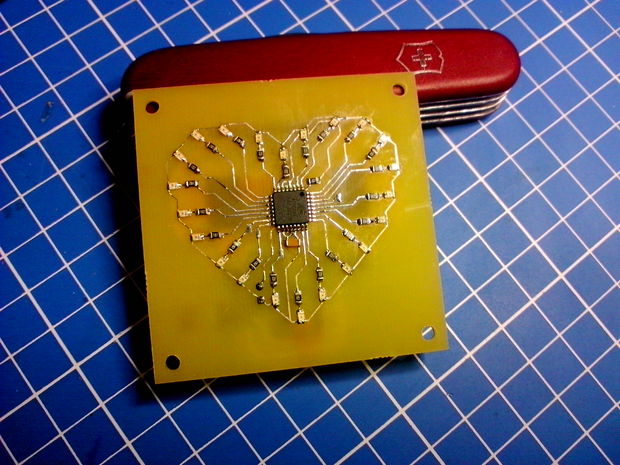

    Ponieważ zbliżają się Wal(ni)ętynki, to czas pokazać jakiś pseudoromantyczy projekt. Oto prosty projekt, jakich już kilka z pewnością podobnych przewijało się przez niejedno forum. Jest to obwód drukowany z kompletem diod SMD ułożonych w kształcie serca i podłączonych bezpośrednio do mikrokontrolera. Układ ma za zadanie wyświetlić kilka różnych sekwencji animacji za pomocą czerwonych diod SMD, co według autora pewnie jest romantyczne.

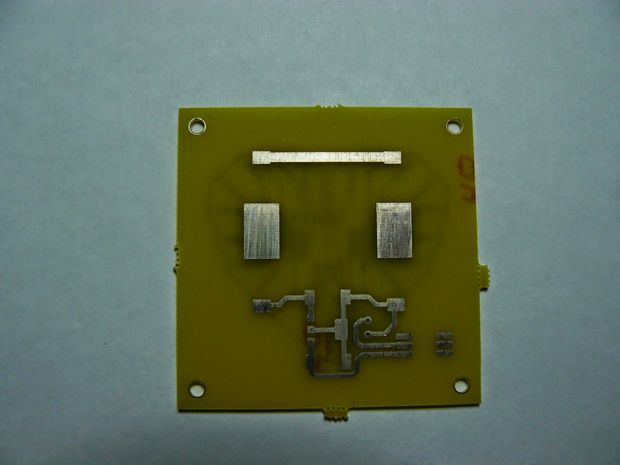

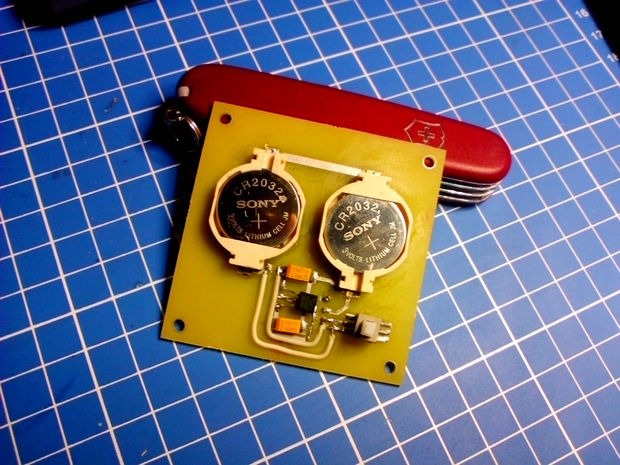

    Serduszko pracuje w oparciu o mikrokontroler AVR ATmega8, który zasilany jest z dwóch baterii - pastylek CR2032 poprzez popularny regulator napięcia LM7805. O ile sam układ jest prosty, to jest dosyć zgrabnie wykonany w Eagle'u i własnoręcznie wytrawiony na płytce PCB. Dla lepszego efektu autor umieścił całość w drewnianej ramce za odpowiednio przygotowaną kartką. Oczywiście wszystkie pliki niezbędne do wykonania projektu,w tym PCB i wsad do mikrokontrolera są udostępnione na stronie. Poniżej zamieszczam natomiast kilka zdjęć i filmiki z serduszkiem w trakcie prób i w finalnej wersji.

    Projekt Walentynkowy - świecące serduszko na diodach SMDProjekt Walentynkowy - świecące serduszko na diodach SMDProjekt Walentynkowy - świecące serduszko na diodach SMD


    [youtube]https://www.youtube.com/watch?v=ztwZcWSxOCQ#t=34[/youtube]
    [youtube]https://www.youtube.com/watch?v=bFccbzFUjxs#t=13[/youtube]
    Źródło http://www.instructables.com/id/DIY-LED-heart/

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • #2 14429596
    Quazzami
    Poziom 17  
    Sekcja zasilania tego ustrojstwa wykonana jest chyba jako żart primaaprilisowy, a nie walentynkowy.
    2*CR2032 + LM7805? Jeśli już naprawdę ktoś się upiera przy stabilizatorze liniowym to mógł wybrać jakiś stabilizator LDO...
  • #3 14430326
    RigelInOrion
    Poziom 12  
    Przydałyby się dorzucić jakiś buzer i jakąś ckliwą melodyjkę wpisać. Patrząc na to zgrabne połączenie led, ma wrażenie, że projektant atmegi specjalnie ułożył wyprowadzenia w kształcie serca. Może był zakochany wtedy?
  • #4 14430408
    otapi
    Poziom 25  
    Pomijając to co już zostało powiedziane... to..
    Cytat:

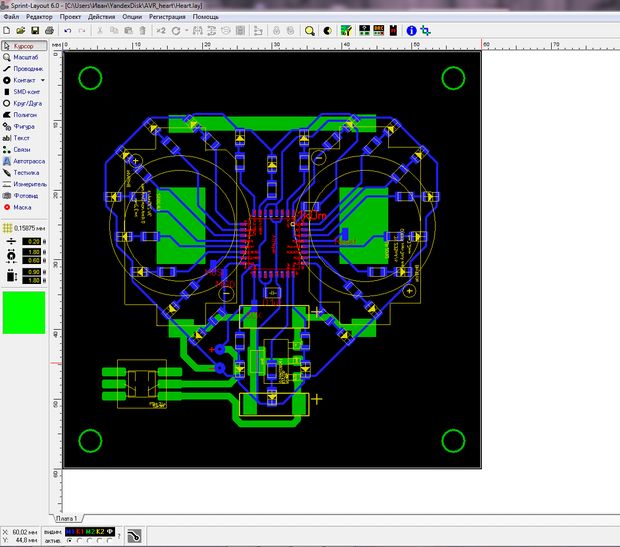

    O ile sam układ jest prosty, to jest dosyć zgrabnie wykonany w Eagle'u i własnoręcznie wytrawiony na płytce PCB


    w którym miejscu był zastosowany Eagle? może do obudowy bo raczej nie do PCB ;]
