Identyfikacja urządzenia pomiarowego z zaciskami jak w prostowniku akumulatora

7936 21 Paź 2017 19:53 2226 21

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 16770430 21 Paź 2017 19:53

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu

Post #1
16770430 21 Paź 2017 19:53

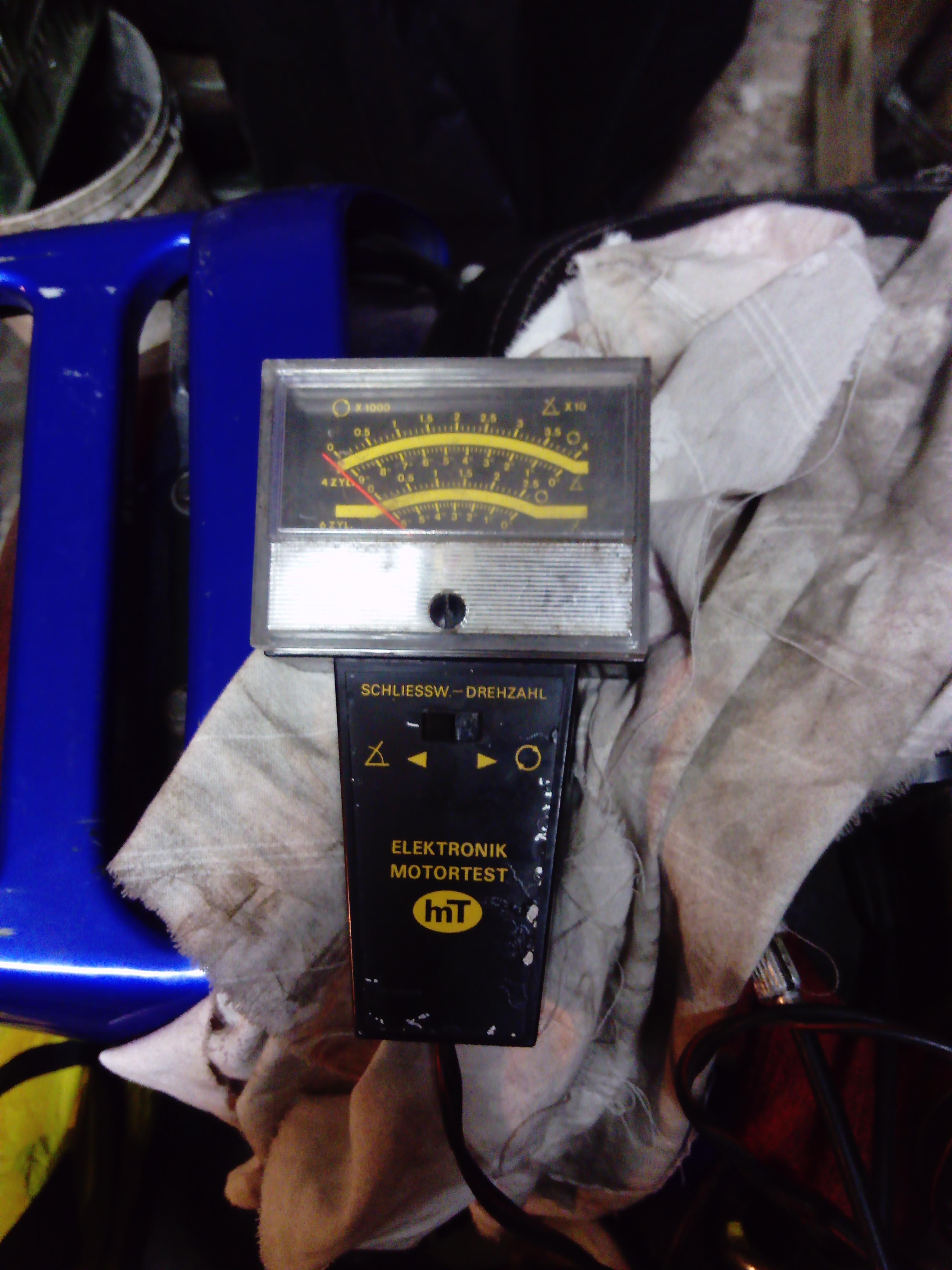

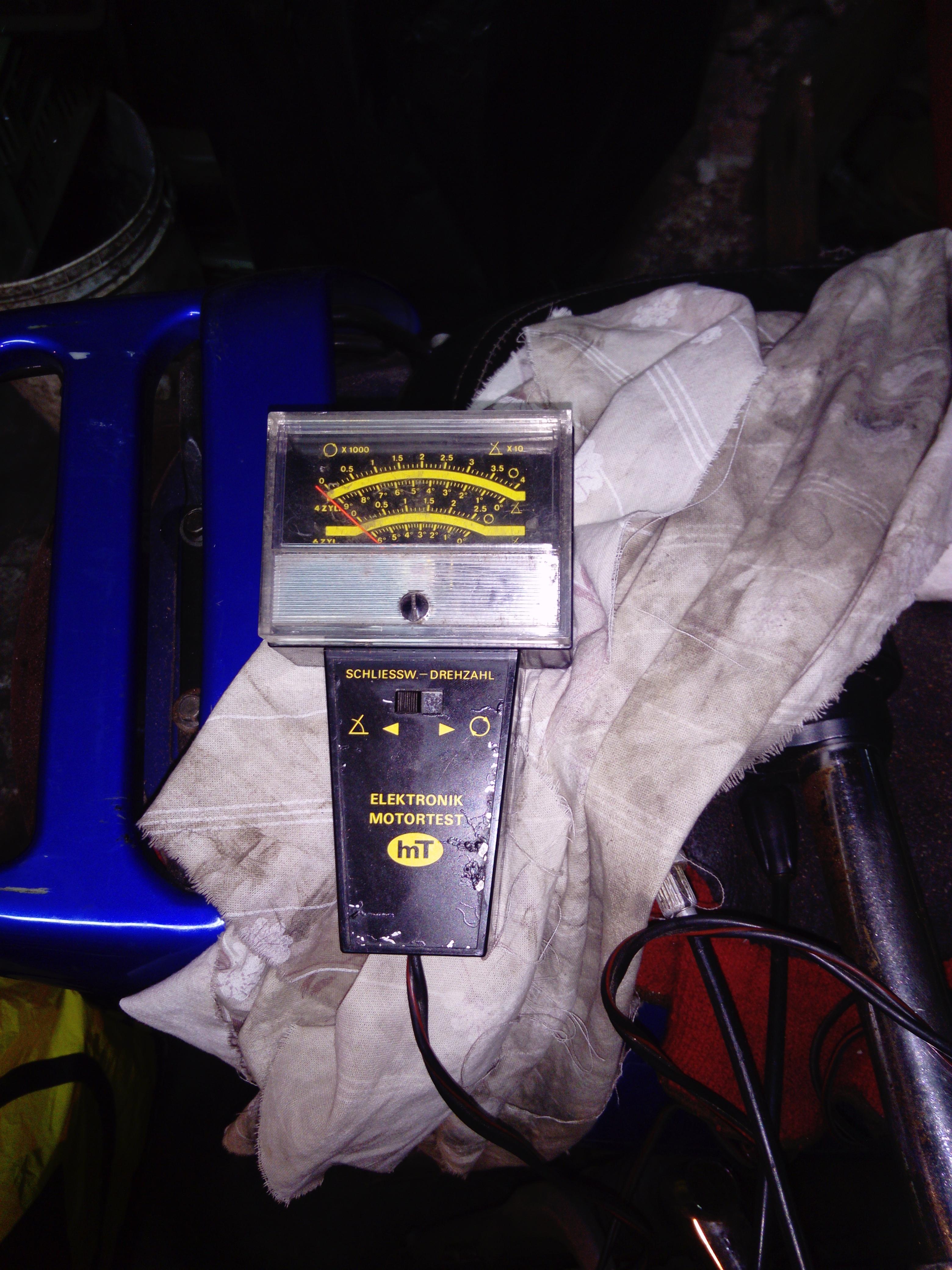

Witam. Dziś wpadło mi w ręce takie urządzenie. I chciałbym wiedzieć do czego ono służy. Dodatkowo, jako że nie widać na zdjęciu, na końcu kabla są dwa zaciski jak w prostowniku do ładowania akumulatora.

Załączniki:

DSC_0185.JPG (1.09 MB) Musisz być zalogowany, aby pobrać ten załącznik.

DSC_0184.JPG (767.37 KB) Musisz być zalogowany, aby pobrać ten załącznik.
REKLAMA
#2 16770521 21 Paź 2017 20:30

1repcaK 1repcaK

Poziom 21

Posty: 401

Pomógł: 52

Ocena: 123
Pomocny post? (+1)

Post #2
16770521 21 Paź 2017 20:30

Urządzenie mierzy
1 kąt zwarcia styków
2 prędkość obrotową
Sam mogłeś do tego dojść używając translatora.

Promuję tematy:
18.02.2018 Sonoff - internetowy przekaźnik IoT WiFi - testy, opinia, uruchomienie
29.01.2018 Lewitacja akustyczna by Kacper
26.05.2010 Śmieszne obrazki - kontynuacja
#3 16770523 21 Paź 2017 20:31

beatom beatom

Poziom 38

Posty: 3635

Pomógł: 421

Ocena: 868
Pomocny post? (0)

Post #3
16770523 21 Paź 2017 20:31

Naprawdę tak ciężko to wydumać?
Mierzy toto obroty i kąt zapłonu w silnikach 4 i 6-cylindrowych.
#4 16770545 21 Paź 2017 20:41

edison edison

Konto firmowe
Poziom 26

Posty: 635

Pomógł: 72

Ocena: 55
Pomocny post? (0)

Post #4
16770545 21 Paź 2017 20:41

Wygląda na urządzenie do ustawiania kąta wyprzedzenia zapłonu dla silników 4 i 6 cylindrowych. Widać skale wskazujące obroty i kąt.
Google podpowiada że to część większego zestawu.

Konto firmowe:
Multisec
Różanki ul.Ogrodowa 1, Kłodawa, 66-415
REKLAMA
#5 16770550 21 Paź 2017 20:45

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu Pomocny post? (0)

Post #5
16770550 21 Paź 2017 20:45

Na prawdę. W życiu bym nie domyślił się, że służy to do ustawiania kąta zapłonu. Z tym, że tam są tylko dwie klemy. Więc jak tego użyć?

Dodano po 1 [minuty]:

Google podpowiada że to część większego zestawu. Jakiego? Można prosić o linki.
#6 16770592 21 Paź 2017 21:00

edison edison

Konto firmowe
Poziom 26

Posty: 635

Pomógł: 72

Ocena: 55
Pomocny post? (0)

Post #6
16770592 21 Paź 2017 21:00

Tyle znalazłem

Konto firmowe:
Multisec
Różanki ul.Ogrodowa 1, Kłodawa, 66-415
REKLAMA
#7 16770595 21 Paź 2017 21:00

adasikp adasikp

Poziom 18

Posty: 284

Pomógł: 24

Ocena: 61
Pomocny post? (0)

Post #7
16770595 21 Paź 2017 21:00

http://www.ebay.de/itm/Elektronik-Motortester-hmT-Mod-4011-/152685203604 Inna obudowa .
REKLAMA
#8 16770828 21 Paź 2017 22:46

MACIEK_M MACIEK_M

Poziom 29

Posty: 1179

Pomógł: 111

Ocena: 461
Pomocny post? (0)

Post #8
16770828 21 Paź 2017 22:46

Cytat:
Z tym że tam są tylko dwie klemy. Więc jak tego użyć?

Podłączasz pod aparat zapłonowy i pod ( + ).

Cytat:
Nie ładnie naśmiewać się z dysgrafii.

Używaj klawisza "PISOWNIA" i po kłopocie.
#9 16771344 22 Paź 2017 11:26

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu Pomocny post? (0)

Post #9
16771344 22 Paź 2017 11:26

Przepraszam za błąd w pisowni. Piszę z telefonu i nie zauważyłem błędnego słowa.

Dodano po 3 [minuty]:

Wydaje mi się że bez pozostych części zestawu. Ta którą posiadam nie przyda się. Bo to że podłącza się klemy do akumulatora to moim zdaniem nic nie przyniesie. Z jednego z linków wynika że dodatkowo jest lampa stroboskopowa, lub coś podobnego. Szkoda że reszty nie posiadam.

Dodano po 42 [sekundy]:

Ale dzięki za pomoc w temacie.
#10 16771366 22 Paź 2017 11:30

1repcaK 1repcaK

Poziom 21

Posty: 401

Pomógł: 52

Ocena: 123
Pomocny post? (0)

Post #10
16771366 22 Paź 2017 11:30

Post #8 wyjaśnia gdzie to się podłącza.

Promuję tematy:
18.02.2018 Sonoff - internetowy przekaźnik IoT WiFi - testy, opinia, uruchomienie
29.01.2018 Lewitacja akustyczna by Kacper
26.05.2010 Śmieszne obrazki - kontynuacja
#11 16771381 22 Paź 2017 11:37

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu Pomocny post? (0)

Post #11
16771381 22 Paź 2017 11:37

Klema (-) pod aparat, a (+) do akumulatora, i nic więcej? Hmm coś mi to nie pasuje.
#12 16771421 22 Paź 2017 12:51

Konto nie istnieje Konto nie istnieje

Poziom 1

Post #12
16771421 22 Paź 2017 12:51

7936 napisał:

Wydaje mi się że bez pozostych części zestawu. Ta którą posiadam nie przyda się.

Przyda się do:
1repcaK napisał:
Urządzenie mierzy
1 kąt zwarcia styków
2 prędkość obrotową

Nie potrzeba żadnych dodatków.

MACIEK_M napisał:
Podłączasz pod aparat zapłonowy i pod ( + )

Raczej pod aparat i masę.

7936 napisał:
i nic więcej? Hmm coś mi to nie pasuje.

Chyba wiem co.
Są dwa kąty:
- kąt zwarcia styków
- kąt wyprzedzenia zapłonu.
#13 16773338 23 Paź 2017 08:19

^ToM^ ^ToM^

Poziom 42

Posty: 9051

Pomógł: 495

Ocena: 2934
Pomocny post? (0)

Post #13
16773338 23 Paź 2017 08:19

Jest to miernik kąta zwarcia styków przerywacza do silników za zapłonem iskrowych. Nadaje się raczej wyłącznie do silników z tradycyjnym przerywaczem stykowym. Zatem duży fiat, wołga, albo łada i inne. Przy okazji, jak wyżej już napisano zmierzy się też prędkość obrotową, np. biegu jałowego takiego silnika. Urządzenie przyda się przy regulacji starego typu silników z zapłonem iskrowym.

Pozdrawiam!
#14 16773664 23 Paź 2017 11:52

Konto nie istnieje Konto nie istnieje

Poziom 1

Post #14
16773664 23 Paź 2017 11:52

^ToM^ napisał:
Nadaje się raczej wyłącznie do silników z tradycyjnym przerywaczem stykowym. Zatem duży fiat, wołga, albo łada

Do wielu więcej.
Na początku lat 80-tych miałem Golfa z takim zapłonem.
Mechaniczny przerywacz został wyparty przez czujnik Halla.
#15 16777148 24 Paź 2017 20:55

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu Pomocny post? (0)

Post #15
16777148 24 Paź 2017 20:55

No cóż. Na dzisiejsze czasy raczej to urządzenie nie będzie wiele przydatne. Większość aut to już elektronika. Myślę że i w motorowerach też zastosowania nie będzie.
#16 16790907 31 Paź 2017 08:29

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu Pomocny post? (0)

Post #16
16790907 31 Paź 2017 08:29

Powracam do tematu. Zdobyłem resztę tego zestawu. Czyli lampa stroboskopowa do mierzenia kąta wyprzedzeniem zapłonu. Z tym że brakuje klemy na przewodzie wn. I tu jest pytanie. Co można zastosować, może być jakaś zwykła klema, czy może sonda jakaś. Proszę o odpowiedź.
#17 16795580 02 Lis 2017 10:35

Konto nie istnieje Konto nie istnieje

Poziom 1

Post #17
16795580 02 Lis 2017 10:35

Nawiń cienkim przewodem kilka zwojów na przewodzie do świecy i podłącz do kabla w.n.
Może wystarczy.
#18 16795596 02 Lis 2017 10:40

Freddy Freddy

Poziom 43

Posty: 19997

Pomógł: 1394

Ocena: 2818
Pomocny post? (0)

Post #18
16795596 02 Lis 2017 10:40

7936 napisał:
Powracam do tematu. Zdobyłem resztę tego zestawu.
Pokaż wyraźne zdjęcia całego zestawu, tak aby było widać wszystkie kable.

Porad udzielam wyłącznie na forum, nie pomagam na PW
Zanim zadasz pytanie, wiedz, że zostało już omówione tutaj, a 99% nie jest unikalne. Użyj wyszukiwania.

Promuję tematy:
19.07.2020 Modyfikacja multimetru ANENG AN8008
03.02.2020 Programatory XGecu - TL866II Plus, T48, T56 - następcy TL866A i TL866CS
28.11.2017 Testery elementów oparte na ATMega - dyskusje o HW i SW
22.02.2016 Wzmacniacz HiFi PA300 z czasopisma Elektor Electronics
#19 16837596 20 Lis 2017 19:18

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu Pomocny post? (0)

Post #19
16837596 20 Lis 2017 19:18

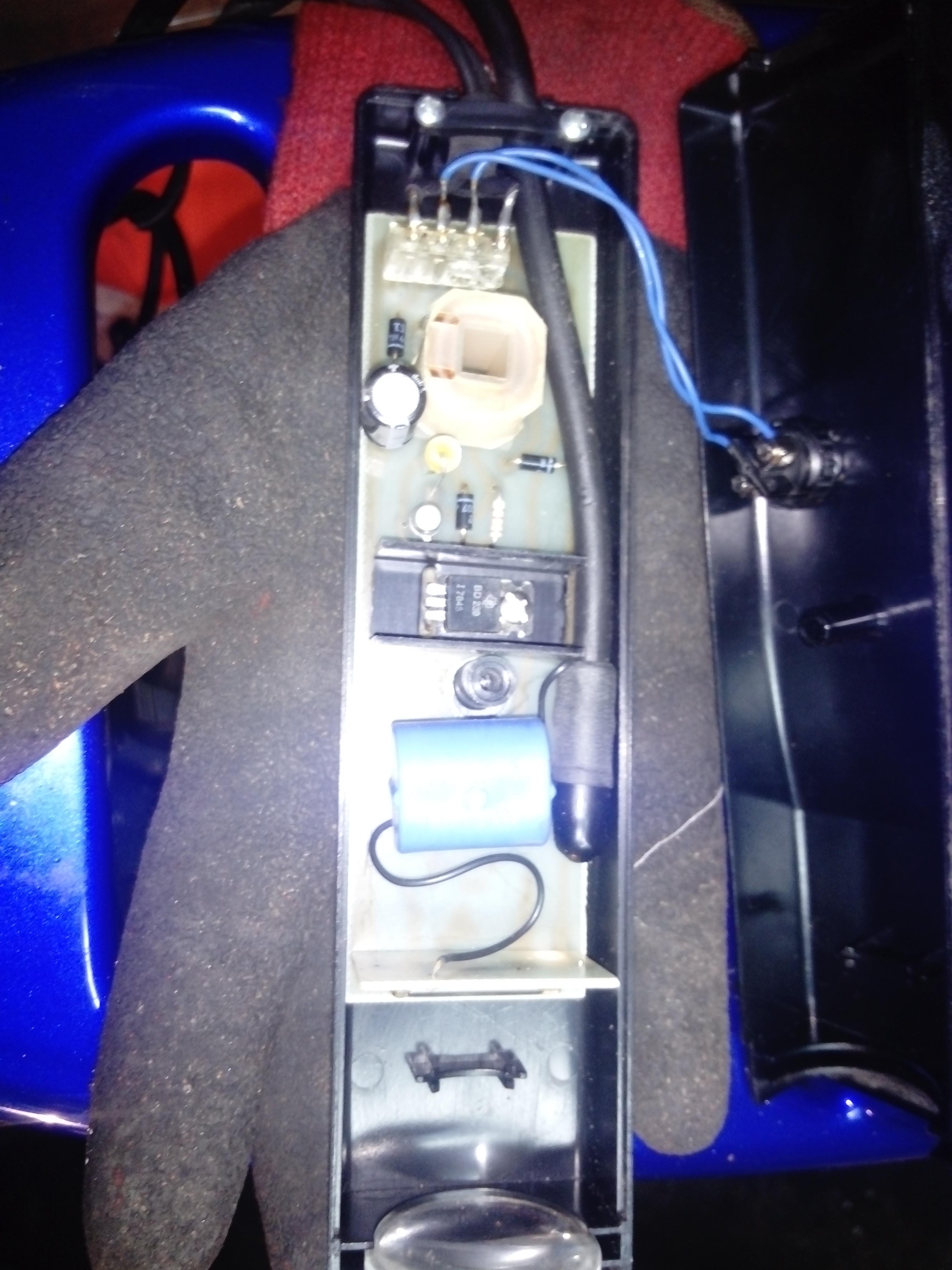

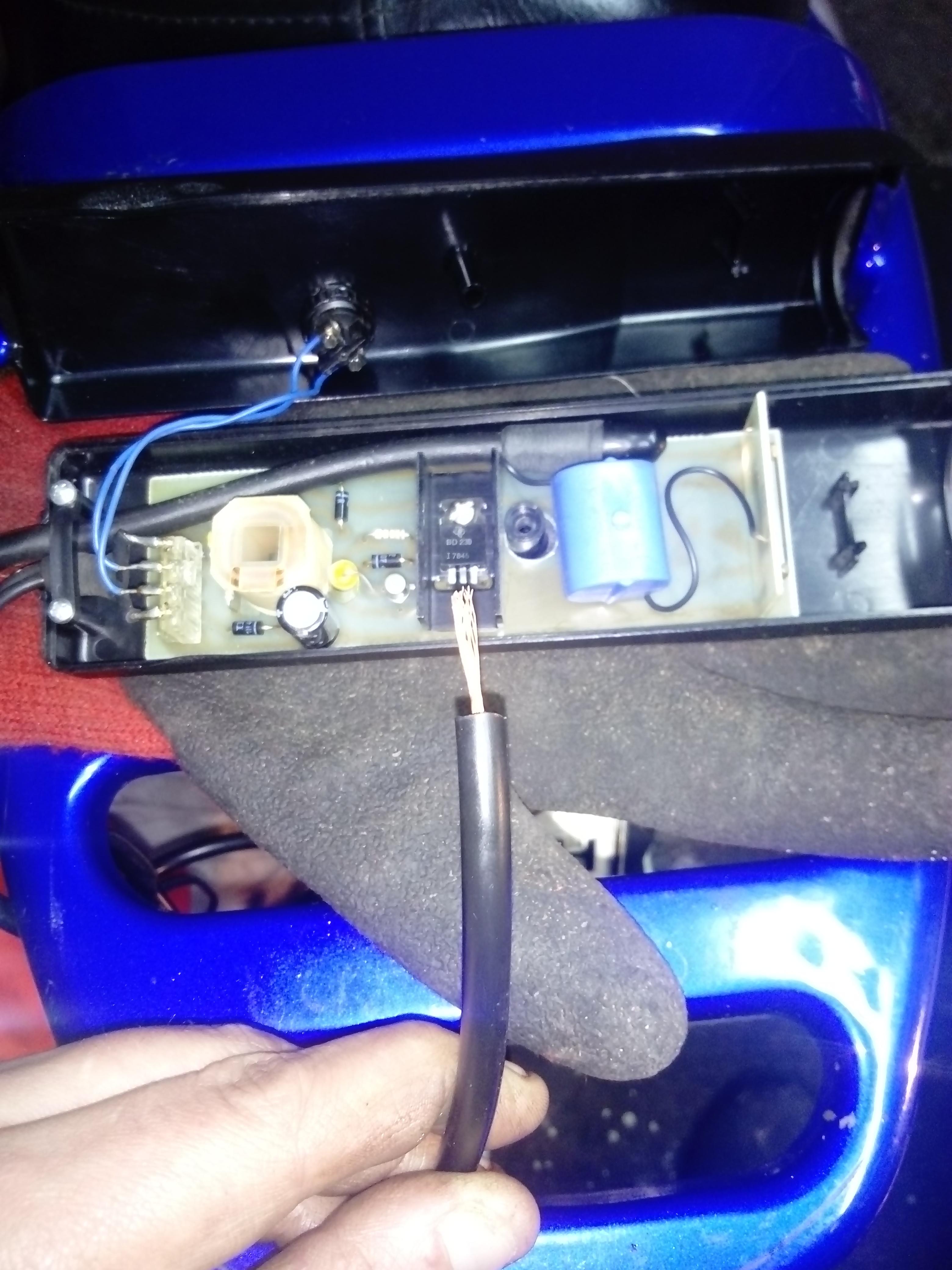

Nie ma nic szczególnego w kablach. Dwa to zasilanie, a trzeci bez niczego, jak by do klemy sondy.

Załączniki:

DSC_0249.JPG (766.54 KB) Musisz być zalogowany, aby pobrać ten załącznik.

DSC_0250.JPG (737.11 KB) Musisz być zalogowany, aby pobrać ten załącznik.
#20 16837622 20 Lis 2017 19:23

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu Pomocny post? (0)

Post #20
16837622 20 Lis 2017 19:23

Trzecim przewodem jest tak samo gruby, jak przewód zapłonowy. Nic więcej.
#21 16838172 20 Lis 2017 22:01

Konto nie istnieje Konto nie istnieje

Poziom 1

Post #21
16838172 20 Lis 2017 22:01

Adamcyn napisał:
Nawiń cienkim przewodem kilka zwojów na przewodzie do świecy i podłącz do kabla w.n.
Może wystarczy

Próbowałeś?
#22 16838604 21 Lis 2017 04:36

7936 7936

Poziom 18

Posty: 1243

Pomógł: 15

Ocena: 79
Autor tematu Pomocny post? (0)

Post #22
16838604 21 Lis 2017 04:36

Nie. Jeszcze nie. Ale spróbuję
