Układ z indukcyjnym czujnikiem zbliżeniowym i elektromagnesem trzymającym

Dzień dobry,

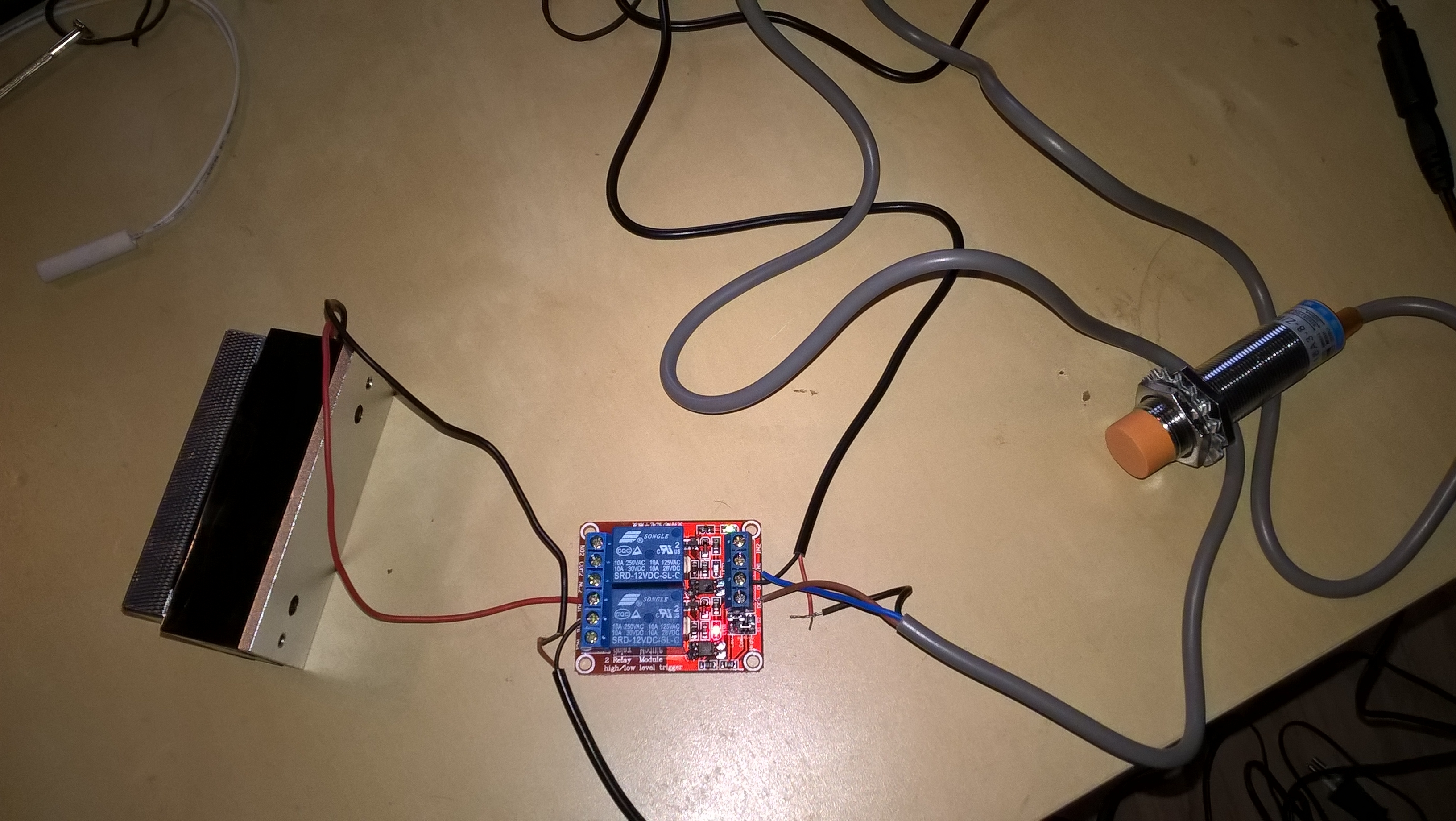

mam do zrobienia układ z indukcyjnym czujnikiem zbliżeniowym który jest podłączony do modułu przekaźnika a na wyjściu jest elektromagnes trzymający. Chciałbym aby po zbliżeniu metalu do czujnika indukcyjnego, podłączony elektromagnes na wyjściu "puszczał". Mam podłączone obydwa elementy do modułu przekaźnika. Czujnik indukcyjny chyba działa i wykrywa metal po zbliżeniu bo czerwona lampka (widoczna na zdjęciu poniżej) zmienia swoją jasność. Natomiast elektromagnes działa przez cały czas i trzyma, nawet po zbliżeniu metalu do czujnika indukcyjnego. Masa z zasilania elektromagnesu jest podłączona pod COM. Natomiast sam elektromagnes pod NO1. Tutaj chciałbym zasięgnąc waszej pomocy bo nie wiem jak mogę to zmienić i jaki błąd popełniłem. Jestem mocno początkującym użytkownikiem.

Z góry dziękuję za odpowiedź i pozdrawiam.

Czujnik ma po to trzy przewody, aby je wszystkie wykorzystywać.

Freddy napisał:

Czujnik ma po to trzy przewody, aby je wszystkie wykorzystywać.

Rozumiem. A mógłbym prosić o wyjaśnienie jak prawidłowo powinny być podpięte te przewody?

Sprzedający powinien Ci podać taka informację. https://abc-rc.pl/czujnik-zblizeniowy-indukcyjny-6-36v-8mm

A przekaźnik rozłącza, czy nie? Może być tak, że metal trzymany przez elektromagnes namagnesował się, i trzyma się nawet bez prądu w elektromagnesie; a może sygnał dociera do diody, ale już do elektromagnesu nie - trzeba prześledzić drogę sygnału i zobaczyć, gdzie jest gubiony.

recon1687 napisał:

Tutaj chciałbym zasięgnąc waszej pomocy bo nie wiem jak mogę to zmienić i jaki błąd popełniłem. Jestem mocno początkującym użytkownikiem.

1- dokładny typ czujnika z uwzględnieniem czy to NO NC NPN czy PNP
2 - dokładne zdjęcie płytki przekaźnikowej a najlepiej jakiś opis lub nota katalogowa

Indukcyjne czujniki zbliżeniowe mają zazwyczaj 3 przewody
-brązowy: +zasilania
-czarny : wyjście (jakie to wyjście będzie wiadomo jak podasz typ czujnika)
-niebieski : minus zasilania

mam nadzieję że nie spaliłeś wyjścia czujnika.

LJ18A3-8-Z/BX Chyba odczytałem dobrze

Jeśli jest tak jak piszesz to ta nota aplikacyjna twierdzi że jest to czujnik npn no.


Czarny przewód po wykryciu metalu będzie "zwierany" do masy (niebieskiego)
Czekamy na informacje o płytce.

To jest LJ18A3-8-Z/BX - Ty podałeś linka do LJ8A3-2-Z/BX, więc raczej to.

Racja walnąłem się ale Ty też - Twój jest dwuprzewodowy.

tos18 napisał:

Racja walnąłem się ale Ty też - Twój jest dwuprzewodowy.

Nieprawda - przeglądnij do końca DS

Teraz tylko autor musi dokładnie odczytać cały symbol.

Widziałem - tylko dlaczego na pierwszej stronie piszą
Wire Type 2 Wire Type (Brown, Blue) ? Walnęli się w dokumentacji ?

Tak czy inaczej czekamy by autor się odezwał i pokazał co to za płytka.

tos18 napisał:

tylko dlaczego na pierwszej stronie piszą

No bo to jest główny symbol BX, a reszta jest opisana niżej.

Jak się bliżej przyjrzeć to widać na płytce 2 zworki, być może jest to płytka uniwersalna.

Witam
W.g mnie błąd tkwi w nieprawidłowym połączeniu - wygląda jakby zasilanie płytki i czujnika było wykonane szeregowo - państwo środka jakie jest to jest, ale żeby dopuszczać połączenie napowietrzne?


Pozdr.

kicajbas napisał:

W.g mnie błąd tkwi w nieprawidłowym połączeniu

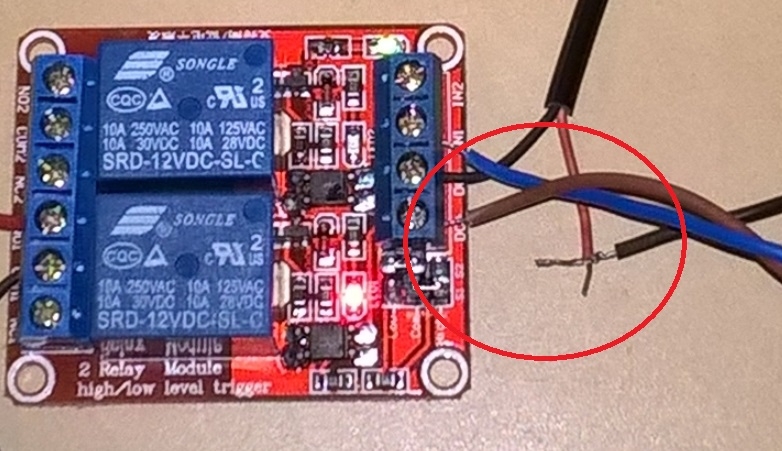

Dokładnie tak, bo trzeci przewód jest niepodłączony Płytka też nie jest zasilana

Freddy, autor już prawie rozpracował podłączenie. Tak że to zdjęcie jest nieaktualne. Pozostała tylko sprawa wyjaśnienia roli jaką pełnią zworki na płytce.

S1- dotyczy wejścia IN1 i przekaźnika wyjścia OUT1
S2- dotyczy wejścia IN2 i przekaźnika wyjścia OUT2

Zwora w pozycji Low - układ reaguje załączeniem przekaźnika po podaniu niskiego poziomu na wejściu ( normalnie jest wysoki )
Zwora w pozycji High - układ reaguje załączeniem przekaźnika po podaniu wysokiego poziomu na wejściu ( normalnie jest niski )

Oczywiście zakładając że reszta jest już podłączona prawidłowo:
Plus zasilania do plusa czujnika i DC+ układu sterownika,
minus zasilania do minusa czujnika i minusa układu sterownika
a wyjście czujnika na wejście IN1 układu sterownika.
Mając oczywiście nadzieję że połączenie z pierwszego zdjęcia nie uszkodziło już tego czujnika.

Ryszard49 napisał:

Freddy, autor już prawie rozpracował podłączenie. Tak że to zdjęcie jest nieaktualne.

To mógłby uprzejmie zmienić zdjęcie, bo nie widać, co teraz i jak podłącza.

Dziękuje wszystkim za odpowiedzi. Przepraszam za tak długą zwłokę z moją reakcją na nie.
Chciałbym odświeżyć temat i opisać aktualną sytuację. Zacznę od podania dokładnej nazwy płytki:
https://botland.com.pl/przekazniki/6552-modul...-z-optoizolacja-styki-7a240vac-cewka-12v.html
Czujnik:
Indukcyjny czujnik zbliżeniowy LJ18A3-8-Z/BX 8mm 6-36V
Podłączenie czujnika tak jak sugerował kolega:

Plus zasilania do plusa czujnika i DC+ układu sterownika,
minus zasilania do minusa czujnika i minusa układu sterownika
a wyjście czujnika na wejście IN1 układu sterownika.

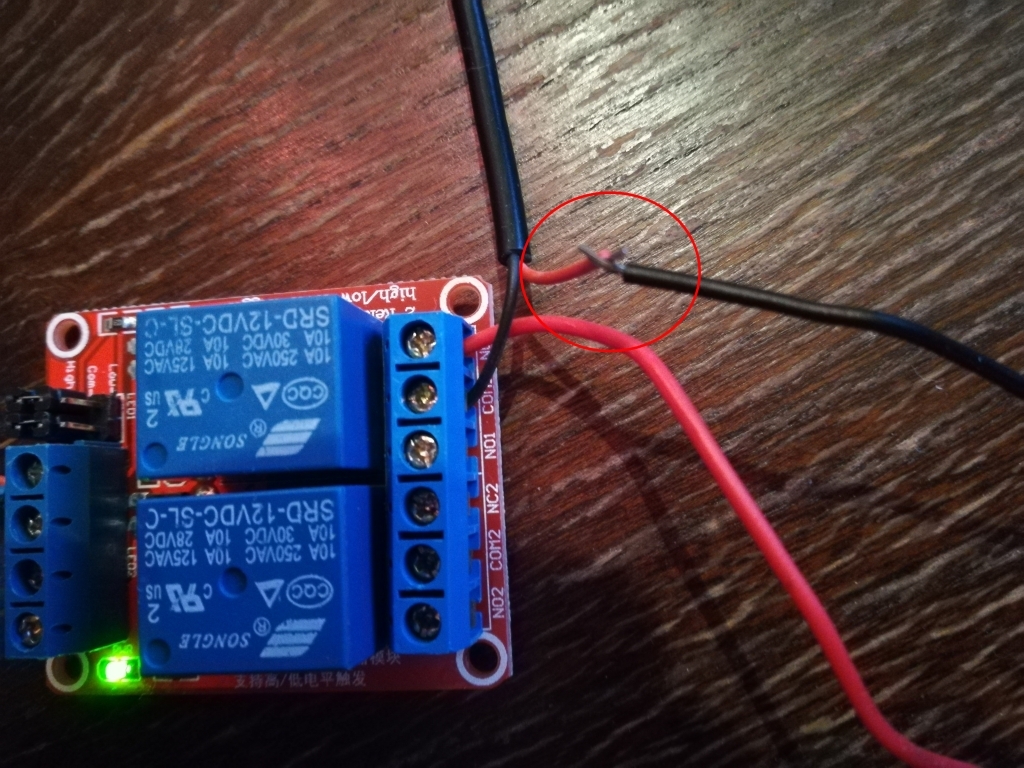

Zdjęcie:


Druga strona płytki i podłączenie elektromagnesu:
Zasilanie na COM, z NC1 na elektromagnes, z elektromagnesu na drugi przewód zasilania

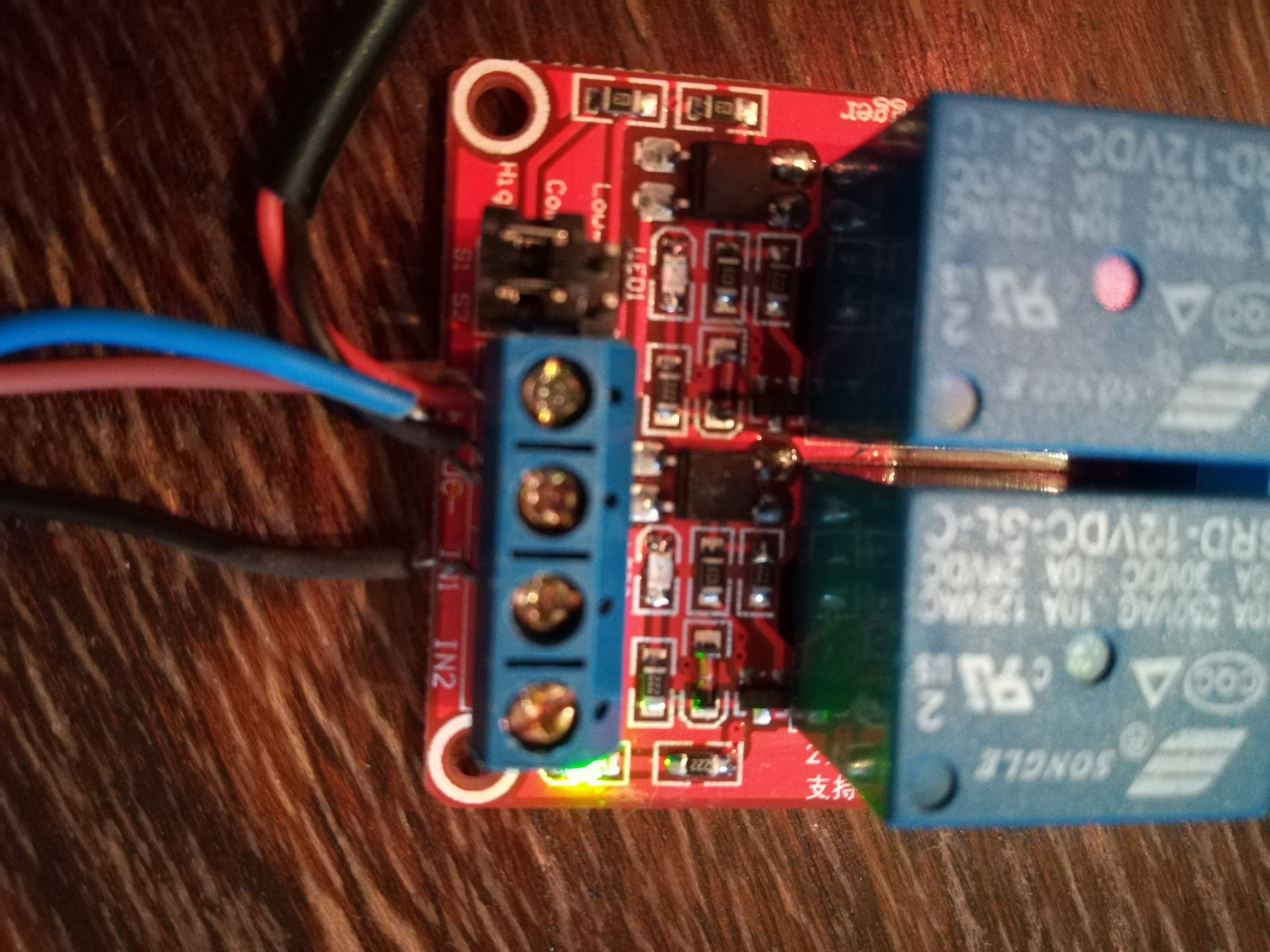

Zdjęcie:


W takiej konfiguracji czujnik reaguje na zbliżający się metal włączeniem czerwonej diody. Natomiast elektromagnes też działa lecz cały czas "trzyma". Chciałbym uzyskać efekt "puszczenia" magnesu po zbliżeniu metalu do czujnika indukcyjnego. Próbowałem podłączyć elektromagnes na NO1 lecz wtedy całkowicie nie reaguje. Prosiłbym o pomoc. Rozumiem, że prawdopodobna jest opcja spalenia czujnika i dlatego ten układ nie działa? Mam jeszcze czujnik magnetyczny, który też mógłbym spróbować podłączyć.
https://botland.com.pl/czujniki-magnetyczne/1...ik+magnetyczny+-+kontaktron+CMD627+&results=1

Z góry dziękuję za wszystkie odpowiedzi i pozdrawiam.

Trochę nie jasno więc uporządkujmy:
1. Przykładasz czujnik do metalu - zapala się LED, odsuwasz od metalu - gaśnie LED ?

2. Jeżeli tak jest to czy w takt zapalania i gaśnięcia słychać jak przełącza się przekaźnik ?

3. Jak przełącza się przekaźnik to:
Odepnij całe podłączenie wyjścia układu i za pomocą omomierzem zmierz rezystancję pomiędzy COM1 i NC1. Przy zgaszonym LED powinna być 0 Ohm,
przy załączonym LED nieskończoność.

Jak któryś z powyższych punktów będzie zachowywał się inaczej przełącz się na drugi tor ( IN2) - COM2 NC2)

Jeżeli powyższe punkty są prawidłowo to jest coś z elektromagnesem.

Witam.
Układ bardzo prosty oparty na układzie PS 2705. Zworkami G1, G2 ustalamy tryb wejściowy pracy, wysoki lub niski.
Pozdrawiam.
Zdzisław1980, elektromagnes możemy sprawdzić podłączając go bezpośrednio pod zaciski zasilacza. Proste ?.

recon1687 napisał:

Zdjęcie:

Bez żartów

Dopóki autor nie zacznie wykonywać naszych poleceń i porządnie łączyć drutów, dalsza dyskusja jest bezcelowa. Co to jest wepchane między przekaźniki?
