Zamiennik TL431B (0,1%) dla ATmega328 - gdzie kupić?

Mebelman 29 Gru 2017 13:37 1161 14

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 16921432 29 Gru 2017 13:37

Mebelman Mebelman

Poziom 11

Posty: 51

Ocena: 11
Autor tematu

Post #1
16921432 29 Gru 2017 13:37

Witam

Chcę zwiększyć dokładność pomiarów urządzenia pomiarowago zbudowanego na ATmega328.

https://www.ebay.com/itm/2017-Version-Transis...var=485227022397&_trksid=p2057872.m2749.l2649

Planuję zastąpić żródło napięcia odniesienia TL431a które ma dokładność 1% na takie które ma 0,1%, myślałem nad TL431B ale nigdzie nie mogę kupić - potrzebuję 1szt.

Bardzo proszę o podanie dostępnego w handlu zamiennika TL431B (0,1%) T092

A może ktoś z szanownych kolegów taki posiada i odstąpi go odpłatnie?
eufyMake E1 - łatwa personalizacja za pomocą druku UV [sponsorowany]
REKLAMA
#2 16921493 29 Gru 2017 13:55

excray excray

Poziom 41

Posty: 5501

Pomógł: 739

Ocena: 656
Pomocny post? (0)

Post #2
16921493 29 Gru 2017 13:55

Daremne próby. Niewiele Ci to da.
#3 16921621 29 Gru 2017 14:48

Mebelman Mebelman

Poziom 11

Posty: 51

Ocena: 11
Autor tematu Pomocny post? (0)

Post #3
16921621 29 Gru 2017 14:48

Może tak, ale chcę spróbować.
REKLAMA
#4 16921746 29 Gru 2017 15:36

BlueDraco BlueDraco

Specjalista - Mikrokontrolery

Posty: 6479

Pomógł: 939

Ocena: 421
Pomocny post? (0)

Post #4
16921746 29 Gru 2017 15:36

Co Ci z 0.1 % referencji, gdy ADC ma 1% albo gorzej?
#5 16921779 29 Gru 2017 15:46

Mebelman Mebelman

Poziom 11

Posty: 51

Ocena: 11
Autor tematu Pomocny post? (0)

Post #5
16921779 29 Gru 2017 15:46

Na forum eevblog znalazłem informację iż w projekcie oryginalnego urządzenia zastosowano właśnie taką tolerancję, właśnie dlatego chcę spróbować.
#6 16921784 29 Gru 2017 15:47

lukaszd82 lukaszd82

Poziom 31

Posty: 1460

Pomógł: 143

Ocena: 491
Pomocny post? (0)

Post #6
16921784 29 Gru 2017 15:47

A jakiej wartości napięcia ref. potrzebujesz? Może coś innego znajdziemy :>

Promuję tematy:
21.03.2019 Tani zasilacz warsztatowo-laboratoryjny dla amatora
20.03.2019 Hiland 0-28VDC 0,01-2A - Zasilacz laboratoryjny dla początkujących
09.01.2019 Stacja pogodowa LCD - Pyły, Temperatura, Wilgotność, Ciśnienie
14.11.2018 Test/Porównanie stacji lutowniczych KSGER T12 vs YiHUA 937D+ vs DIY RL1
24.07.2018 Frezarka CNC - drewniak GRBL, Arduino, Rasp Pi Zero
REKLAMA
#7 16921791 29 Gru 2017 15:50

BlueDraco BlueDraco

Specjalista - Mikrokontrolery

Posty: 6479

Pomógł: 939

Ocena: 421
Pomocny post? (0)

Post #7
16921791 29 Gru 2017 15:50

Dokładność całego urządzenia jest zawsze gorsza od dokładności najmniej dokładnego jego elementu, a tym niewątpliwie jest ADC AVR. Czy rezystory w dzielnikach też masz 0.1%?
#8 16922004 29 Gru 2017 17:06

tmf tmf

VIP Zasłużony dla elektroda

Posty: 14318

Pomógł: 2090

Ocena: 2205
Pomocny post? (0)

Post #8
16922004 29 Gru 2017 17:06

BlueDraco napisał:
Co Ci z 0.1 % referencji, gdy ADC ma 1% albo gorzej?

Moźesz poprzeć swoje słowa jakimiś danymi? Bo to co napisałeś jest bajką. Mamy 10-bitowy ADC, po uwzględnieniu wszystkich błędów, mamy błąd rzedu kilku LSB max. Czyli znacznie lepiej niż wspomniany 1%.

Dodano po 1 [minuty]:

BlueDraco napisał:
Czy rezystory w dzielnikach też masz 0.1%?

Wcale nie muszą mieć takiej dokładności, o ile można skalibrować układ. Jedyne co muszą mieć to dużą stabilność.

Promuję tematy:
18.08.2023 Przerwania UART - co warto wiedzieć, aby je efektywnie wykorzystywać
07.08.2023 UART i kontrola przepływu danych dla początkujących i nie tylko
29.07.2023 AY-3-8910 – układ stary, ale ciągle jary – budujemy odtwarzacz starych melodyjek
18.06.2023 Układy BMP280/BME280 – proste przetworniki ciśnienia, temperatury i wilgotności
31.05.2023 Wyświetlacze OLED RGB: parametry elektryczne, interfejs i kod inicjujący kontroler
REKLAMA
#9 16922018 29 Gru 2017 17:09

Mebelmen Mebelmen

Poziom 11

Posty: 24

Ocena: 2
Pomocny post? (0)

Post #9
16922018 29 Gru 2017 17:09

lukaszd82 napisał:
A jakiej wartości napięcia ref. potrzebujesz? Może coś innego znajdziemy :>

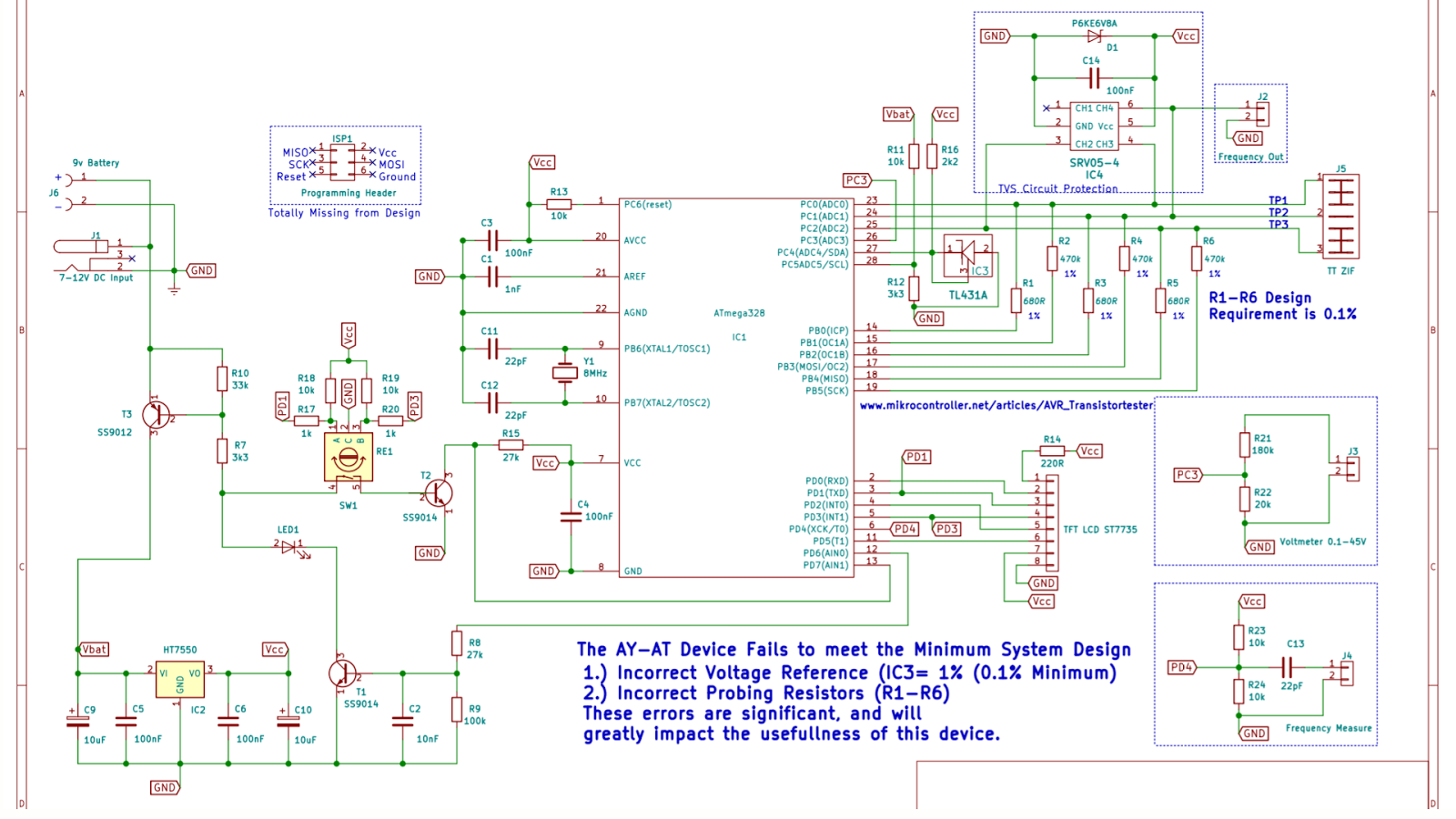

Tu jest schemat
#10 16922054 29 Gru 2017 17:24

lukaszd82 lukaszd82

Poziom 31

Posty: 1460

Pomógł: 143

Ocena: 491
Pomocny post? (0)

Post #10
16922054 29 Gru 2017 17:24

Czyli tester. Sam robiłem taki jakiś czas temu. Tu spokojnie wystarczy ci to odniesienie co masz. To nie miernik tylko tester. Zmierz 5x ten sam element, np kondensator wyjmując go za każdym razem z podstawki. I sprawdź jaki masz rozrzut "pomiarów". Sam zmieniałem nawet rezystory na 0,1% i teraz bym już tego nie robił. Niby jest lepiej ale do dokładnych pomiarów i tak wykorzystuję dobry multimetr lub inne mierniki.

Promuję tematy:
21.03.2019 Tani zasilacz warsztatowo-laboratoryjny dla amatora
20.03.2019 Hiland 0-28VDC 0,01-2A - Zasilacz laboratoryjny dla początkujących
09.01.2019 Stacja pogodowa LCD - Pyły, Temperatura, Wilgotność, Ciśnienie
14.11.2018 Test/Porównanie stacji lutowniczych KSGER T12 vs YiHUA 937D+ vs DIY RL1
24.07.2018 Frezarka CNC - drewniak GRBL, Arduino, Rasp Pi Zero
#11 16922522 29 Gru 2017 20:06

Mebelmen Mebelmen

Poziom 11

Posty: 24

Ocena: 2
Pomocny post? (0)

Post #11
16922522 29 Gru 2017 20:06

Tester tak, ale i miernik bo mierzy np. pojemność i ESR kondensatorów.
Czy ktoś może podać mi dostępną referencję TL431B lub ewentualnie taki posiada i go odsprzeda?
#12 16922578 29 Gru 2017 20:22

lukaszd82 lukaszd82

Poziom 31

Posty: 1460

Pomógł: 143

Ocena: 491
Pomocny post? (+1)

Post #12
16922578 29 Gru 2017 20:22

Napięcie odniesienia 2,5v w sklepach:
0,5%Link
0,2%Link
0,1% Link
0,1% TO92Link
Zweryfikuj przed zakupem, ale wybór jest ogromny. Tylko minimalna ilość przytłacza niekiedy ale to są przykłady czego jeszcze można szukać.

Promuję tematy:
21.03.2019 Tani zasilacz warsztatowo-laboratoryjny dla amatora
20.03.2019 Hiland 0-28VDC 0,01-2A - Zasilacz laboratoryjny dla początkujących
09.01.2019 Stacja pogodowa LCD - Pyły, Temperatura, Wilgotność, Ciśnienie
14.11.2018 Test/Porównanie stacji lutowniczych KSGER T12 vs YiHUA 937D+ vs DIY RL1
24.07.2018 Frezarka CNC - drewniak GRBL, Arduino, Rasp Pi Zero
#13 16923159 29 Gru 2017 23:13

Mebelmen Mebelmen

Poziom 11

Posty: 24

Ocena: 2
Pomocny post? (0)

Post #13
16923159 29 Gru 2017 23:13

lukaszd82 napisał:
Napięcie odniesienia 2,5v w sklepach:
0,5%Link
0,2%Link
0,1% Link
0,1% TO92Link
Zweryfikuj przed zakupem, ale wybór jest ogromny. Tylko minimalna ilość przytłacza niekiedy ale to są przykłady czego jeszcze można szukać.

Czy ten będzie dobry?
https://www.tme.eu/pl/details/lm4040biz-2.5_n...apiecia-odniesienia-uklady/texas-instruments/

Rozumiem że jedyne wykorzystywane napięcie odniesienia w tym testerze to 2,5V, tak? Pytam bo LM4040BIZ-2.5/NOPB ma ustawionych na stałe kilka progów napięć (2.048V, 2.500V,3.000V, 4.096V, 5.000V, 8.192V, and 10.000V ) a nie jak w przypadku TL431A dowolne w przedziale 2,5V do 36V.
#14 16923190 29 Gru 2017 23:26

lukaszd82 lukaszd82

Poziom 31

Posty: 1460

Pomógł: 143

Ocena: 491
Pomocny post? (+1)

Post #14
16923190 29 Gru 2017 23:26

Autor dostał namiary na to czego szukał. W testerze było nap. odniesienia 2,5v chyba że ktoś zetknął się z inną wersją.
Wystarczyło chwilę poszukać.
Kolega podał link do wersji 2,5v 0,2% a autorowi chodziło o wersję 0,1%.
Tutaj linki do takich wersji w tme: Link

Promuję tematy:
21.03.2019 Tani zasilacz warsztatowo-laboratoryjny dla amatora
20.03.2019 Hiland 0-28VDC 0,01-2A - Zasilacz laboratoryjny dla początkujących
09.01.2019 Stacja pogodowa LCD - Pyły, Temperatura, Wilgotność, Ciśnienie
14.11.2018 Test/Porównanie stacji lutowniczych KSGER T12 vs YiHUA 937D+ vs DIY RL1
24.07.2018 Frezarka CNC - drewniak GRBL, Arduino, Rasp Pi Zero
#15 16923206 29 Gru 2017 23:32

Mebelmen Mebelmen

Poziom 11

Posty: 24

Ocena: 2
Pomocny post? (0)

Post #15
16923206 29 Gru 2017 23:32

Zastosuję LM4040BIZ-2.5/NOPB.

Dziękuję wszystkim za pomoc.
Zarejestruj konto, Zaloguj się i bądź aktywny na forum, a wtedy reklamy nie będą się pojawiać. Dołącz do dyskusji i otrzymaj punkty za rejestrację oraz odpowiedzi.

Zainstaluj aplikację Elektroda

Odpowiedz | Nowy temat

Zgłoś naruszenie prawa

Podsumowanie tematu

✨ Użytkownik poszukuje zamiennika dla TL431B o dokładności 0,1% do zastosowania w urządzeniu opartym na ATmega328, aby poprawić precyzję pomiarów. W dyskusji poruszono kwestie związane z dokładnością ADC w ATmega328 oraz stabilnością napięcia odniesienia. Użytkownik otrzymał kilka sugestii dotyczących alternatywnych źródeł napięcia odniesienia, w tym LM4040BIZ-2.5/NOPB, który został ostatecznie wybrany. Podano również linki do dostępnych produktów o różnych tolerancjach.
