Rejestrator kasetowy Unitra Elmasz RZ-1547 „SMAK"
Rok produkcji: 1989




Opis potencjometrów.

1. Odczyt:
1.1. Kalibracja toru odczytu. Do tego celu będzie potrzebna kaseta pomiarowa(wzorcowa) z sygnałami testowymi: 330Hz np. 0dB (poziom musimy znać).
Potencjometr: RN102 – poziom odczytu. Tutaj musimy wiedzieć jaki poziom sygnału ma być przy 0dB na wyjściu (gniazda „WY.LIN’’ DIN3).
Potencjometr: RN101 – charakterystyka odczytu (tony wysokie). Ogólnie ten rejestrator ma dosyć przycięte pasmo do góry.


1.2. Kalibracja wskaźników. Odtwarzamy sygnał z kasety 330Hz 0dB.
Potencjometrem:
- RN203 ustawiamy 0dB na wskaźniku VU wychyłowym.
- RN202 kalibrujemy kontrolkę (czerwona dioda LED) ‘’POZIOM” (Przy ilu dB ma się ona zaświecić to nie mam pojęcia, ja ustawiłem na 0dB.)


2. Zapis (nagrywanie) tryb oczekiwanie

Magnetofon włączony w tryb oczekiwanie, czyli ZAPIS + PAUZA


2.1. Magnetofon włączony w tryb oczekiwanie, czyli ZAPIS + PAUZA
Na gniazdo „WE.LIN” DIN3 podajemy sygnał z generatora np. 333Hz x?V Potencjometrem na panelu przednim REG. zapis ustawiamy poziom x?V, i potencjometrem RN201 ustawiamy poziom sygnału na wskaźniku wbudowanym VU 0dB

Do punkt 1.1 i 2.1 będą potrzebne parametry: „WY.LIN” DIN3 i „WE.LIN” DIN3 i tu zarzynają się schody, gdyż do tego rejestratora nie ma dokumentacji, a każdy producent miał swoje standardy.

2.2. Kalibracja automatycznej regulacji poziomu zapisu „AUT.”
Magnetofon włączony w tryb oczekiwanie, czyli ZAPIS + PAUZA.
Przełącznik poziom zapisu ustawiamy na „AUT.”


Potencjometrem RN205 - ustawiamy dla taśmy typu „Fe” np. 1db (nie wiem jak to było ustawione w oryginale) następnie potencjometrem RN206 korygujemy dla taśmy typu „Cr”
(Uwaga! kolejność kalibracji ma znaczenie, ponieważ RN205 działa dla „Fe” i „Cr”)

3. Zapis (nagrywanie)

Magnetofon włączony w tryb „ZAPIS"


3.1. Nagrywanie. Regulacja poziomu zapisu na taśmę.
Magnetofon włączony w tryb: ZAPIS.
Potencjometr RN207 należy tak ustawić, aby poziom sygnału na wskaźniku VU był taki sam jak w trybie oczekiwania (ZAPIS + PAUZA)

3.2. Nagrywanie. Regulacja prądu podkładu.
Magnetofon włączony w tryb: ZAPIS.
Potencjometrem RN208 ustawiamy dla taśmy typu „Fe”, następnie potencjometrem RN204 korygujemy dla taśmy typu „Cr”
(Uwaga! kolejność kalibracji ma znaczenie, ponieważ RN208 działa dla „Fe” i „Cr”)

3.3 Nagrywanie. Magnetofon włączony w tryb ZAPIS.
Jeśli jest potrzeba to potencjometrem korygujemy poziom zapisu (punkt 3.1.)

Uwaga. Wskaźnik VU pełni dwie funkcje:
- tryb „START” (play) lub tryb „ZAPIS”(nagrywanie) - wskaźnik pokazuje poziom sygnału odczytanego z taśmy;
- tryb oczekiwanie, czyli ZAPIS + PAUZA – wskaźnik mierzy poziom sygnału z wejść IN

Kalibracja została opisana w skrócie.

Opis potencjometrów na płycie głównej:


Przełącznik P204 służy do wyłączenia głowicy kasującej.


Wnętrze:


Mechanizm: ZRK SOFT TOUCH 520 K62:


Dodatkowy naciąg taśmy:


Podwójna głowica:


Auto stop jest realizowany elektronicznie. Czujnik to enkoder:


Wymiary paska od czujnika (enkodera) 28 x 1,2 x 1,2mm

Pewnie się zastanawiacie dlaczego został użyty enkoder, a nie halotron lub kontaktron.
Sygnał z czujnika enkodera jest wyprowadzony na gniazdo nr 3 (WE/WY. ZDALNEGO STEROWANIA) i nr 2 (WY.SYGN.STANÓW MAGNETOFONU)
Tak więc jest możliwość podłączenia zdalnego licznika.


Za pomocą tego sygnału można bardzo szybko określić miejsce (czas) do zapisu danych (dźwięku) na kasecie.

Kaseta magnetofonowa 90:
- początek: 12,4Hz
- koniec 28,7Hz


Silnik: SANWA ELECTRIC typ. M9B12U24-1 jest zasilany z 10V.
Biegun dodatni jest podłączony na stałe, a elektronika steruje biegunem ujemnym.
Uwaga, biegun ujemny jest podłączony do obudowy silnika, tak więc podkładki gumowe/dystansowe pełnią funkcję izolatora.

Klawiatura sterująca (ZAPIS, START, <<, >>, PAUZA, KASETA STOP) przyciski:
UNITRA DOLAM typ. M-24-112


Sygnalizacja funkcji, LEDy: CQP 463 Au (żółta), CQP 461 Au (czerwona)


Zasilacz:



Linia:
> 12 DC niestabilizowane (zasilanie żarówek)
-> 5V LM7505 (sterowanie)
-
> 20V DC (zasilanie elektromagnesów)
-> 10V DC stabilizowane (zasilanie silnika)
-
> 36V DC
-> 22V DC_1 stabilizowane (zasilanie toru audio)
-> 22V DC_2 stabilizowane (zasilanie wzmacniacza ul1480 (TBA800))

Żarówki (podświetlenie kasety i wskaźnika VU)
- 2x POLAM R5 30mA 12-15V

Wzmacniacz audio 2W 16Ω jest zbudowany na układzie ul1480 (TBA800) i zasilany z oddzielnego zasilacza stabilizowanego 22V.
Wymiana uszkodzonego układu - test.


Generator alarmu jest podłączony pod ujemne sprzężenie wzmacniacza UL 1480. Kołek w pobliżu R146 (zaznaczyłem powyżej na zdjęciu).

Uwaga! Podłączenie głośnika o niższej impedancji skutkuje uszkodzeniem wzmacniacz m.cz i zasilacza stabilizowanego.

---
Opis gniazd:


Wejście mikrofonowe, opis gniazda:


Mikrofon musi mieć wbudowany przedwzmacniacz.
Dopasowany mikrofon to: Tonsil MEO55


W sumie Tonsil produkował mikrofony pojemnościowe (MCO-52, MCU-53) z wbudowanym przedwzmacniaczem. Tylko one były zasilane z baterii lub zasilacza 6V.

1. WY.SYGN: AWARII I PRZEGRYW.


2. WY.SYGN.STANÓW MAGNETOFONU


3. WE/WY.ZDALNEGO STEROWANIA


4. WE.STEROWANIA PAUZĄ
Brak, opisu proszę o cierpliwość, jestem w trakcie analizowania..

UWAGA! – złącza 1, 2, 3, i 4 nie posiadają zabezpieczeń. W przypadku powstania zwarcia moduł sterowania może ulec uszkodzeniu.


Sterowanie torem audio - bardzo istotna rzecz podczas naprawy.
Wtyk 6L 6pin UNITRA_ZPM


Opis stanów:


Konserwacja:
Czyszczenie potencjometrów i przełączników:


Styki posrebrzane w złączach UNITRA-ZPM, były dosyć mocno utlenione i sprzęt nie pracował prawidłowo. Byłem zmuszony je wlutować i wyczynić oraz zakonserwować.


Gniazdo głośnikowe z wbudowanym wyłącznikiem - niestety do niego jest bardzo utrudniony dostęp, ponieważ rama obudowy zasłania pola lutownicze i trzeba rozebrać cały sprzęt.


Wymiana kondensatorów elektrolitycznych, UWAGA na polaryzację na płytce PCB są błędy w oznaczeniach(±).

Bardzo krótka prezentacja,

Link



Jeżeli ktoś z was dysponuje schematem, dokumentację do tego rejestratora (systemu: „SMAK") będę wdzięczy za udostępnienie.

System: SMAK składał się z:
- przekształtnika napięcia (przetwornicy) 12V DC na 220V AC;
- rejestratora;
- pilota;
- 2x mikrofonów (jakich?)
- ?

https://unitraklub.pl/opis/2211
https://unitra.pl.tl/Smak.htm



Dokumentacje posiadaly tylko SB wraz z urzadzeniem w komplecie.

Drugi egzemplarz w ZRK

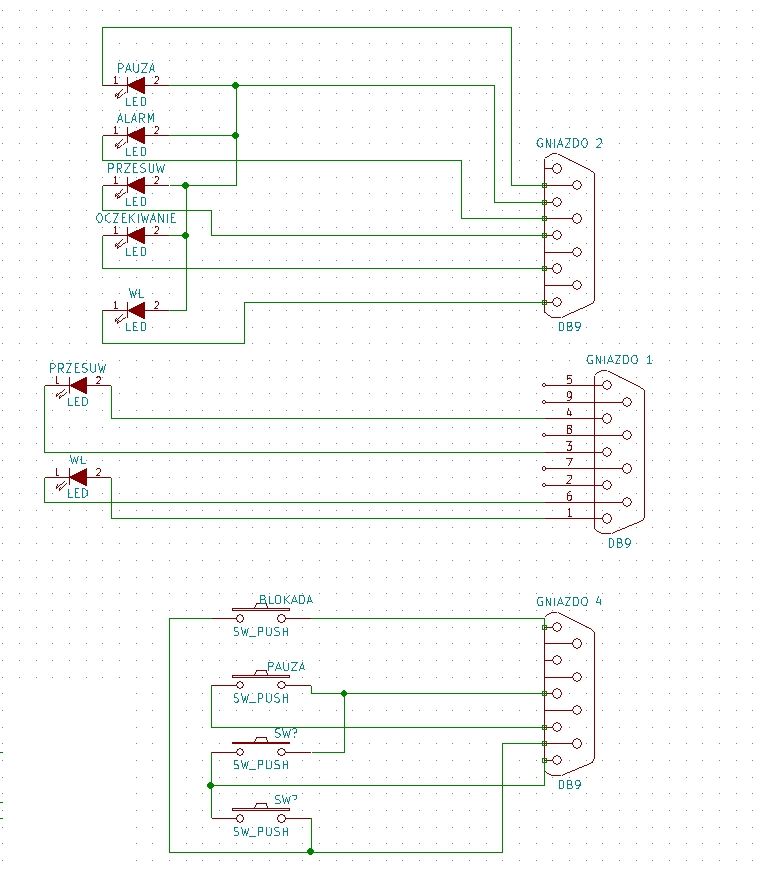

Poziomy odniesienia to 0,7V i 250 nWb. Oto Moje piloty do SMAKa.

Gniazdo pauzy
Pin 1 do pinu 1 na płytce sterowania: pauza przy zapisie, blokuje pauzę na klawiaturze i uaktywnia pin 4. Przycisk bistabilny. Zdjęcie blokady przycisk Stop na magnetofonie
Pin 2,3,6,9 masa
Pin 4 do pinu 3 na płytce sterowania: pauza przy zapisie przycisk bistabilny
Pin 5 do pinu 19 na płytce sterowania: pauza przy odczycie przycisk monostabilny
Pin 7 połączony z pinem 2 gniazda 2 sygnalizacja stanu przesuwu
Pin 8 połączony z pinem 3 gniazda 2 sygnalizacja stanu oczekiwania.

Witam. Dzięki za instrukcje regulacji.
Coś mi się nie zgadza opis gniazda DIN mikrofonu a dokładnie wejście sygnału mikrofonu. Podłączałem mikrofon dynamiczny z podłączonymi końcami cewki do pin 1 i 3 wtyku (pin 3 (jak dobrze pamiętam) to masa to pinem wejściowym sygnału jest pin1 ), ekran kabla pin 2 (masa). A według powyższego rysunku wejście sygnału mikrofonu jest na pin 6.

Tak wygląda na to, że jest zamieniona końcówka 1 z 6 na wtyku DIN.

Ja w tym Rejestratorze wymieniem silnik na japoński. Mechanizm teraz pewnie załącza poszczególne funkcje. Wcześniej miał tendencje do blokowania się mino wyczyszczenia i nasmarowania.
Czy wasze egzemplarze RZ-1547 miały kompletny mechanizm, bo w moich dwóch egzemplarzach brak było sprzęgiełka (zakupione na aledrogo na dwóch różnych aukcjach) wygląda na robotę serwisu.
Nikt nie pisze do czego jest przycisk FN, jest to Filtr Niskich częstotliwości. Wciśnięcie go powoduje obcięcie niskich częstotliwości, słychać to wyraźnie na zewnętrznym wzmacniaczu.

adam.eltra Dziękuję za opis gniazda nr 4. WE.STEROWANIA PAUZĄ, wolnej chwili przeanalizuję układ,

darpajdp napisał:

Coś mi się nie zgadza opis gniazda DIN mikrofonu a dokładnie wejście sygnału mikrofonu.

Opis gniazda mikrofonowego jest prawidłowy,


Mikrofon dynamiczny, też będzie w miarę działał, tyko jest potrzebna przejściówka z DIN-7 na DIN-3.

darpajdp napisał:

Nikt nie pisze do czego jest przycisk FN, jest to Filtr Niskich częstotliwości. Wciśnięcie go powoduje obcięcie niskich częstotliwości, słychać to wyraźnie na zewnętrznym wzmacniaczu.

Filtr FN działa tylko w trybie oczekiwanie (ZAPIS + PAUZA) i nagrywanie (ZAPIS)

darpajdp napisał:

Czy wasze egzemplarze RZ-1547 miały kompletny mechanizm, bo w moich dwóch egzemplarzach brak było sprzęgiełka (zakupione na aledrogo na dwóch różnych aukcjach) wygląda na robotę serwisu.

O jakie sprzęgło chodzi, można prosić o zdjęcie?

Skrzynia biegów w tym mechanizmie została pozbawiona mechanicznego auto-stop, ponieważ elektronika przejadła nad tym kontrolę.

Pozostałe różnice opisałem powyżej.

darpajdp napisał:

Ja w tym Rejestratorze wymieniem silnik na japoński. Mechanizm teraz pewnie załącza poszczególne funkcje. Wcześniej miał tendencje do blokowania się mino wyczyszczenia i nasmarowania.

Jaki silnik był zamontowany w twoim egzemplarzu?

Czy do wyjść sygnalizacja stanów magnetofonu też podłączam diody LED ? Skąd wartość 220om ?

Co do wejścia mikrofonowego to jestem pewien, że Pin 1 wtyku DIN jest pinem wejściowym sygnału mikrofonu. Może obaj mamy racje. Próbowałeś podpiąć sygnał z mikrofonu do Pinu 1. Ja podpinam tak mikrofon dynamiczny i działa:


Co do sprzęgiełka to podejrzewam, że serwis w ten sposób eliminował z dalszej eksploatacji SMAKi. Bo nie było ich w mechanizmie. żeby zdobyć sprzęgiełko musiałem kupić mechanizm z magnetofonu M3016.

Co do silnika to niestety w moim SMAKu był silnik produkcji krajowej taki jak w większości produktów Kasprzaka.
