Problem z podłączeniem przekaźnika czasowego

Witam
Mam taki zestaw: silnik trójfazowy podpięty pod stycznik mocy, termik i przyciski załączający i wyłączający silnik.
Mam problem z podłączeniem przekaźnika czasowego pcu-511 tak, żeby po starcie wyłączał silnik(po czasie który ustawię}
Pomoże ktoś?

Jakiś schemat podłączenia?

ArturAVS wrote:

Jakiś schemat podłączenia?

Nie posiadam...

Podłącz tak;



PCU ustawiony w funkcję A (opóźnione wyłączanie), włączenie przycisku "ON" uruchamia stycznik(silnik) na ustawiony czas. Wciśnięcie "OFF" zatrzymuje silnik w dowolnym momencie. Oczywiście stycznik musi mieć styki pomocnicze oprócz roboczych (nie uwzględnione na schemacie).

W PCU nie powinny być wykorzystane styki 10-11 ? W szereg z wyłącznikiem dołączyć termik.

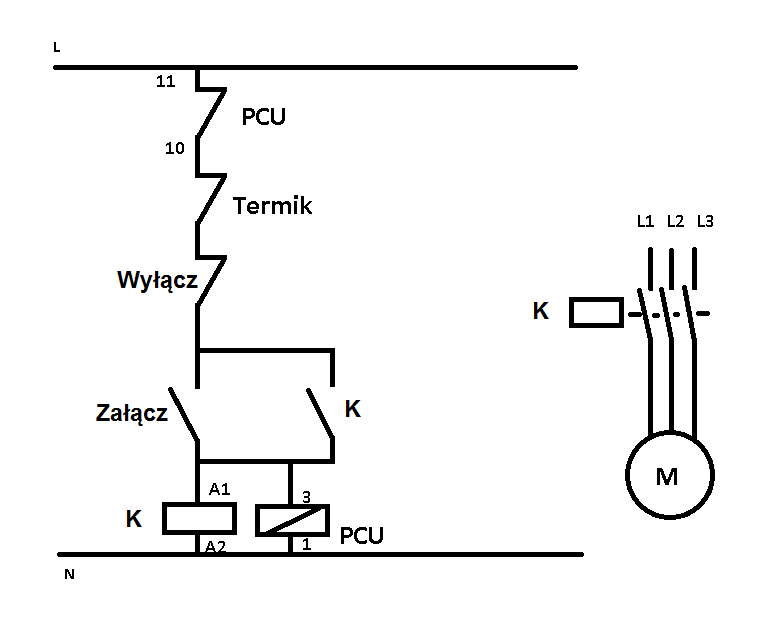

W szeregu z przyciskiem STOP dajesz pcu-511 styki normalnie zamknięte i ustawiasz na nim tryb pracy B i czas po jakim ma wyłączyć, zasilanie pcu-511 równolegle z zasilaniem stycznika głównego

Dodano po 50 [sekundy]:

Styki normalnie zamknięte to 10-11 a zasilanie to 1-3

Funkcja A to opóźnione wyłączenie, a funkcja B to opóźnione załączenie.

@janeczekkk Jak ustawisz A to nie włączysz przez określony czas urządzenia w tym układzie musi być B czyli ma styki otworzyć PO określonym czasie.

@radex324
Prawdę powiadasz, powinna być ustawiona funkcja B.

radex324 wrote:

Jak ustawisz A to nie włączysz przez określony czas urządzenia w tym układzie musi być B czyli ma styki otworzyć PO określonym czasie.

W układzie który zaproponowałem wszystko będzie działać, można też tak;

radex324 wrote:

W szeregu z przyciskiem STOP dajesz pcu-511 styki normalnie zamknięte i ustawiasz na nim tryb pracy B i czas po jakim ma wyłączyć, zasilanie pcu-511 równolegle z zasilaniem stycznika głównego

@ArturAVS Ile osób tyle sposobów autor niech sobie wybierze jakiś schemat.

W tym układzie nie ma Nki, ale na szczęście jest PE

skobry wrote:

na szczęście jest PE

PE nie służy do podłączania obciążenia roboczego! Albo wersja PCU z zasilaniem 400V/ trafo sterujące 400/230V, albo wymiana przewodu zasilającego na 5x z N.

radex324 wrote:

W szeregu z przyciskiem STOP dajesz pcu-511 styki normalnie zamknięte i ustawiasz na nim tryb pracy B i czas po jakim ma wyłączyć, zasilanie pcu-511 równolegle z zasilaniem stycznika głównego

Dodano po 50 [sekundy]:

Styki normalnie zamknięte to 10-11 a zasilanie to 1-3

Może jakiś odręczny schemacik? Przewód który idzie do wyłącznika dać pod zacisk 10?

Post numer 7 to jest schemat. Nie masz zasilania 230V w miejscu w którym zasilacz silnik więc kup trafo albo zmień przewód na 5x

radex324 wrote:

Post numer 7 to jest schemat. Nie masz zasilania 230V w miejscu w którym zasilacz silnik więc kup trafo albo zmień przewód na 5x

Przewód mam zmieniony, a ten schemat trochę dla mnie nieczytelny...

Dodano po 1 [godziny] 40 [minuty]:

Po połączeniu stopu szeregowo, przy wykorzystaniu zacisków 10 i11 zapala się tylko zielona dioda. Przy wykorzystaniu 11 i 12 silnik się uruchamia, ale nie zatrzymuje po ustawionym czasie.

Witam .
Zaciski 10,11 w szereg z STOP ,rodzaj pracy (B),sprawdzone działanie PCU.

Cpu 511 w żaden sposób nie chciał współpracować. Zadziałała jakaś stara, używana czasówka ...
