Jak w KiCAD wykonać poligony mające różne kolory?

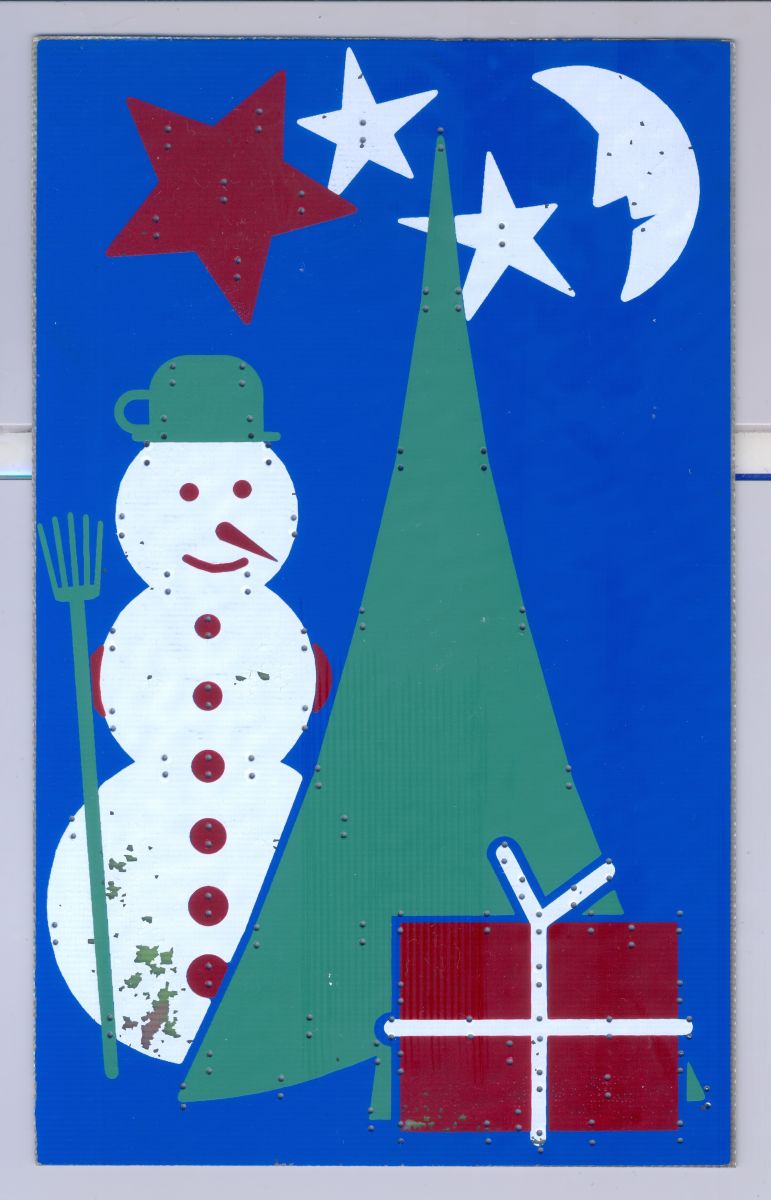

Czy na pewno chcesz tworzyć wypełnienia - polygony? Musiałbyś uzgodnić z producentem płytki czy będzie możliwe użycie na jednej płytce wielu kolorów. Jeśli jest to możliwe, to może się to przełożyć na dużo wyższą cenę wykonania takiej płytki. Zamiast tworzyć polygony (poligony są w wojsku) możesz spróbować zaimportować do Pcbnew grafikę. Menu Plik -> Import -> Grafika. Można importować pliki *.dxf i *.svg. Efekty są jednak niezbyt zadowalające. Może dla tego, że importowałem "złożoną" grafikę.

Prościej będzie wydrukować obrazek na papierze samoprzylepnym i nakleić na płytkę, a następnie pokryć wydruk lakierem bezbarwnym. Efekt też na pewno będzie lepszy niż na załączonym obrazku.

Inna możliwość, to przy tak prostej grafice robimy szablon - maskę z kartonu dla obiektów na płytce i samodzielnie malujemy. W pierwszej kolejności niebieskie tło płytki, a po wyschnięciu przez szablon - maskę malejemy następne obiekty graficzne na płytce. Być może trzeba malować je kolejno po wyschnięciu wcześniej namalowanych obiektów.

Można zrobić szkic rysunku w formacie DXF lub SCG w postaci linii i zaimportować do edytora płytek Pcbnew. Będzie zarys do pomalowania flamastrami. Jednak najprostsze rozwiązanie to wydruk kolorowego rysunku na papierze samoprzylepnym. Rysunek nie musi się wówczas składać z kilku kolorów i prostych kształtów, ale być bardziej złożony. Taki rysunek warto zabezpieczyć przez pomalowanie lakierem bezbarwnym lub przeźroczystą folią samoprzylepną.

Z ciekawości sprawdziłem w pewnej firmie wykonującej płytki w Chinach i dla przykładowej płytki drukowanej sama zmiana maski lutowniczej z zielonej na żółtą to wzrost ceny płytki o 56%. W przypadku kilku kolorów o ile możliwa była by taka maska lutownicza cena wzrosła by znacznie więcej niż te 56%.

Malowanie markerami może dać gorszy efekt wizualny. Trzeba też wziąć pod uwagę, że jeśli płytka laminatu będąca nośnikiem miedzi nie będzie w białym kolorze, tylko mieć np. żółty odcień to uzyskane za pomocą markerów kolory mogą mieć inną barwę. Do tego w miejscach gdzie nie będzie ścieżek - miedzi przez laminat może inaczej przenikać światło z otoczenia co może spowodować złudzenie plam na płytce.

Dużo też zależy od stopnia krycia tuszu - farby i jej jakości w markerach. Może się okazać, że aby uzyskać jednolity kolor na płytce trzeba płytkę pomalować kilka razy w tym samym miejscu. W przeciwnym razie spod koloru np. niebieskiego może prześwitywać biały kolor. Również znaczenie ma rozprowadzenie tuszu - farby z markera na płytce tak aby nie były widoczne smugi od kilkukrotnych pociągnięć markera w tym samym miejscu. Obawiam się, że bez praktycznych prób samo pisanie nic nie da. Czasami można spotkać laminat którego warstwa izolacyjna ma kolor zbliżony do białego.

Jeszcze inne rozwiązanie to wycięcie z kolorowej folii samoprzylepnej elementów rysunku i naklejenie ich na płytkę. Tu jednak pojawia się niebezpieczeństwo, że podczas lutowania i nadmiernego nagrzewania punktów lutowniczych płytki przyklejona do laminatu folia ulegnie zniekształceniu, a nawet uszkodzeniu.

Jak najbardziej możliwe. Tylko trzeba mieć pewną rękę przy ręcznym malowaniu. Nie wiem jak farby UV, ale farba UV do robienia solder masek w warunkach domowych to koszt 35 zł za 100g w pewnym sklepie. Przy czterech kolorach cena robi się wysoka nawet jeśli będzie więcej niż tylko jedna płytka. Płytkę można zamówić z białą solder maską, wtedy potrzebne będą trzy kolory. W przypadku farby UV dochodzi jeszcze kwestia utwardzenia promieniowaniem UV o odpowiedniej długości fali promieniowania UV. Bez tego farba może się nie utwardzić lub częściowo utwardzić. No i trzeba dysponować odpowiednim źródłem promieniowania UV.

Gdyby była to większa seria płytek to można by zamówić drukowanie rysunku na płytce metodą stitodruku lub tampondruku w firmie zajmującej się produkcją gadżetów reklamowych. Dla małej ilości płytek może to być nieopłacalne.

Możesz zamówić płytkę z zieloną solder maską na warstwie dolnej od strony ścieżek. Na warstwie górnej możesz zamówić białą solder maskę jako tło pod przyszłe kolory. Najlepiej wziąć "kawałek" laminatu i zrobić na nim próby malowania flamastrami lub farbami i zobaczyć jaki będzie efekt końcowy.

Kolor solder maski w KiCad ma znaczenie drugoplanowe ponieważ zamawiając płytki w zakładzie, kalkulator zamówień umożliwia wybór różnych parametrów płytki drukowanej w tym kolor maski lutowniczej. Czyli kolor maski lutowniczej wybrany w KiCad ma znikome znaczenie. Fragment takiego kalkulatora z opcją wyboru koloru solder maski masz na zrzucie ekranu poniżej. Kolor solder maski nie zależy od ustawień KiCada tylko później od wyboru użytkownika w czasie składania zamówienia.



Można popytać w zakładzie wykonującym płytki w Chinach może nanieśli by od razu przy produkcji płytki odpowiedni rysunek na jej górnej warstwie. Oczywiście będzie się to wiązało z wyższym kosztem wykonania takich płytek.

Przykładowy cennik sitodruku w kraju to 540 zł przy 4 kolorach i 100 szt. przy formacie wydruku do A5. Czyli 5,40 zł za nadruk na jednej płytce. Oczywiście im mniej płytek tym droższy wydruk w przeliczeniu na jedną płytkę.
