Nowe złączki do PCB od WAGO

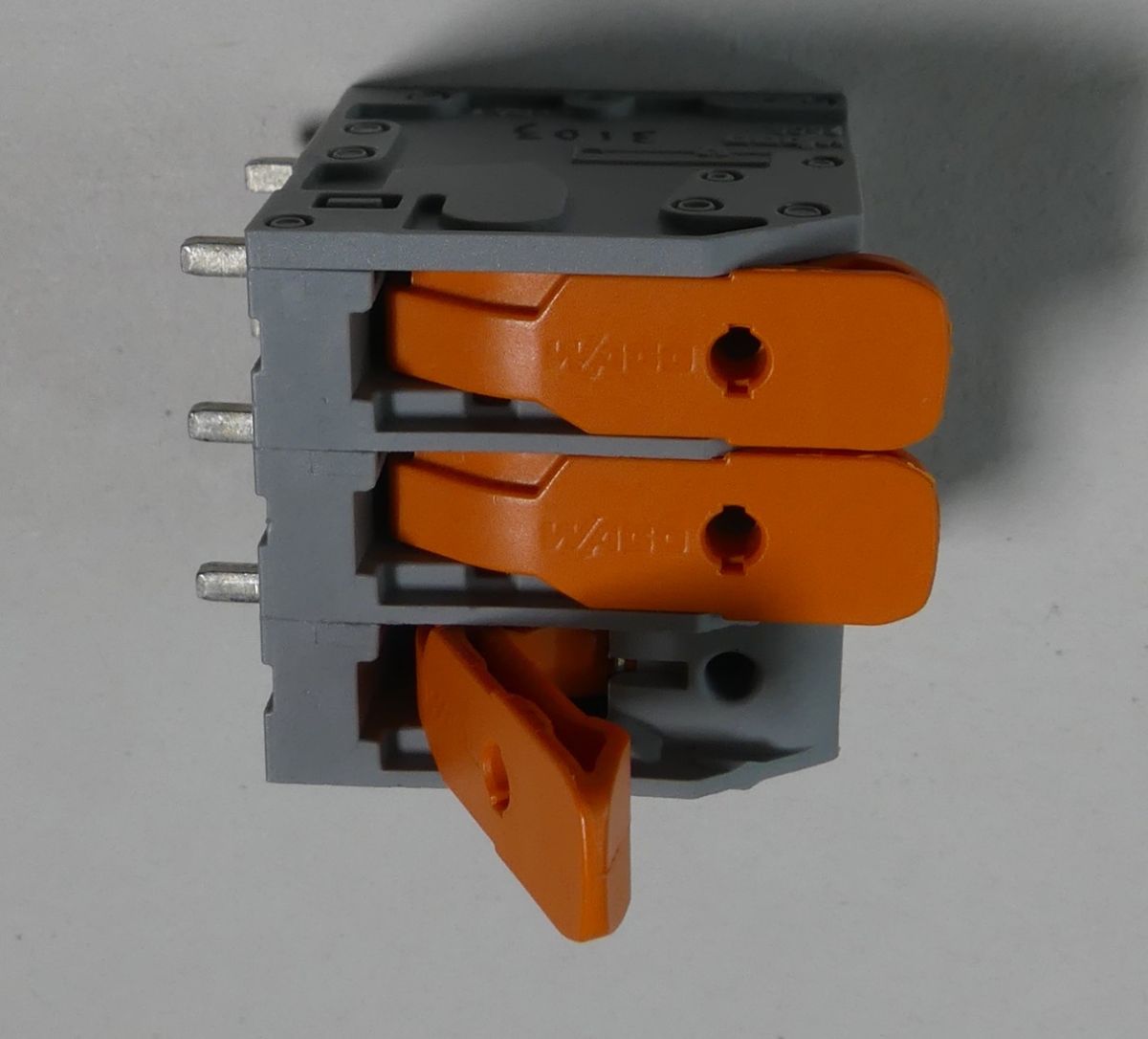

We współpracy z WAGO mamy możliwość zaprezentowania złączek do montażu przewlekanego na PCB. Oferowane rozwiązania obejmują trzy typy złączy: z dźwignią – seria 260x, otworem montażowym – seria 262x , przyciskiem – seria 264x (gdzie x oznacza znamionowy przerój przewodu).
Każdy typ złączek dostępny jest w dwóch wariantach wykonania: prostym oraz kątowym.

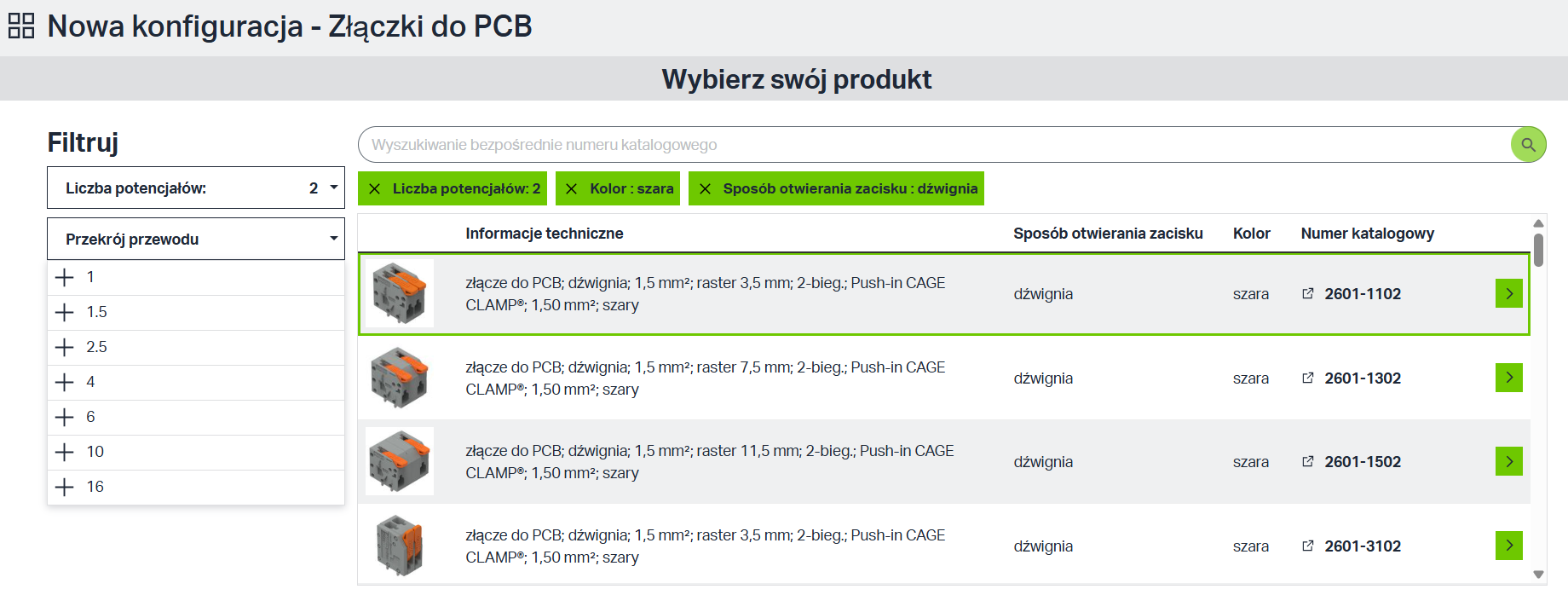

Warto skorzystać z konfiguratora WAGO oraz katalogu online, ponieważ złączki różnią się wieloma parametrami, takimi jak: zakres przekrojów przewodów, raster, kolor czy odstępy między wyprowadzeniami.

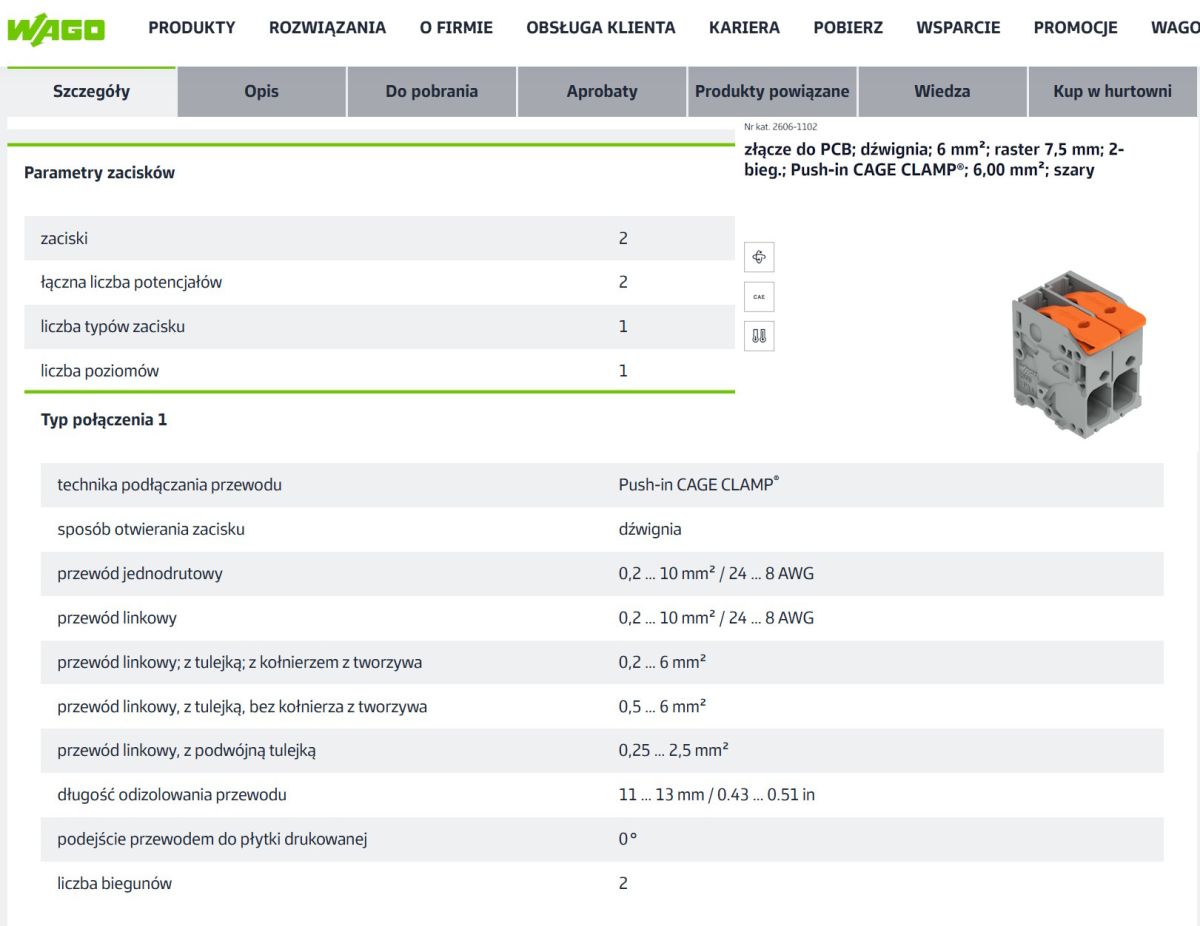

Przykładowo, w dokumentacji złączki z dźwignią 2606-1102 (6 mm²) podano, że zakres 0,2–6 mm² dotyczy przewodów z tulejką. Natomiast dla przewodów typu linka lub drut dopuszczalny zakres wynosi 0,2–10 mm² (24–8 AWG).
Wszystkie złączki wyposażone są w otwory pomiarowe, które umożliwiają pomiar kontrolny bez konieczności demontażu przewodów. Dodatkowo, złączki z otworem montażowym oraz z przyciskiem można dopasować do wycięcia w obudowie, co pozwala na wykonanie podłączeń i pomiarów bez demontażu obudowy.

Poniżej przygotowaliśmy krótki materiał filmowy:

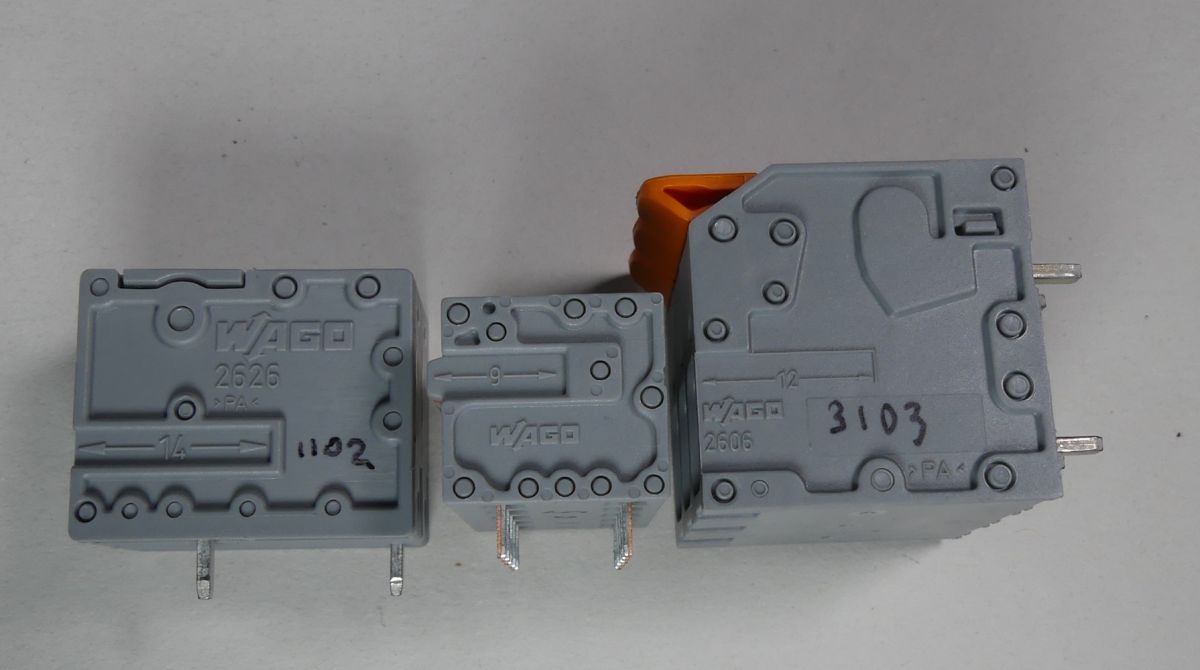

Na obudowie złączki znajdziemy informację o wymaganej długości odizolowania przewodu:

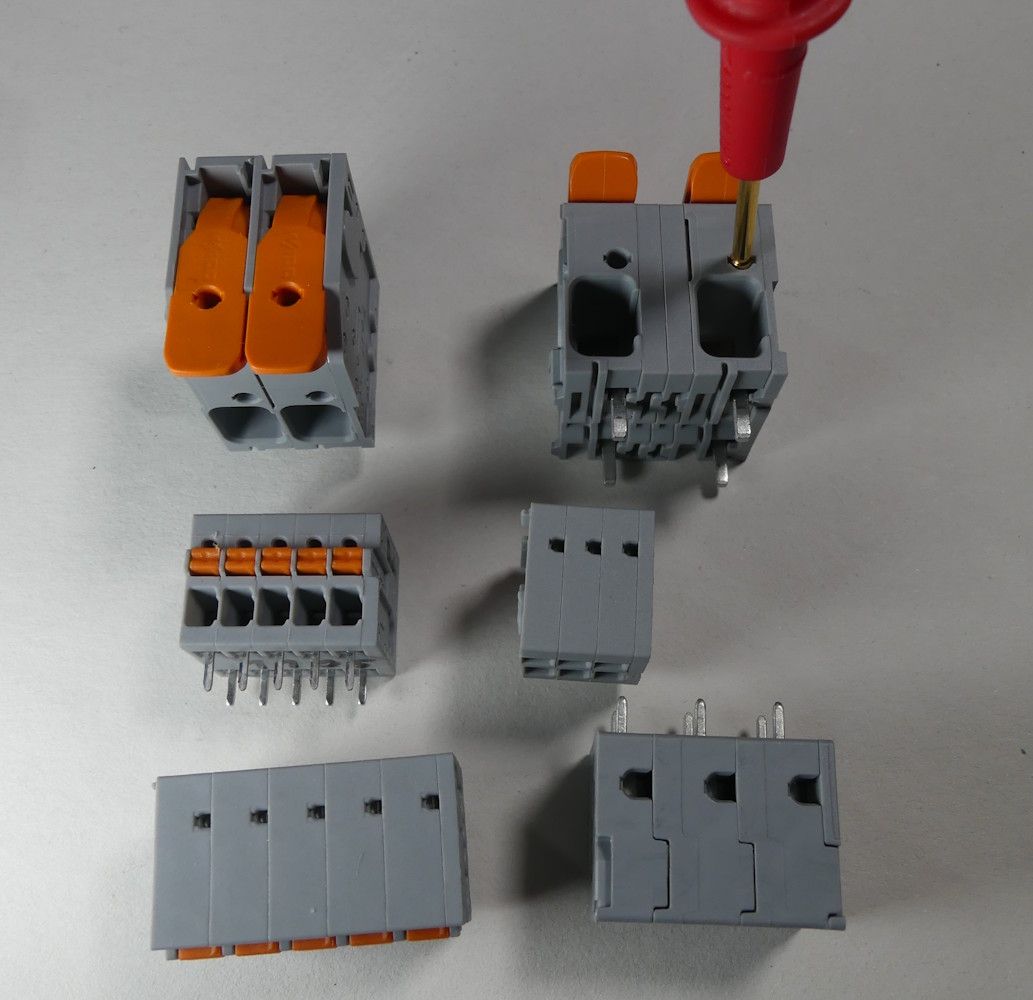

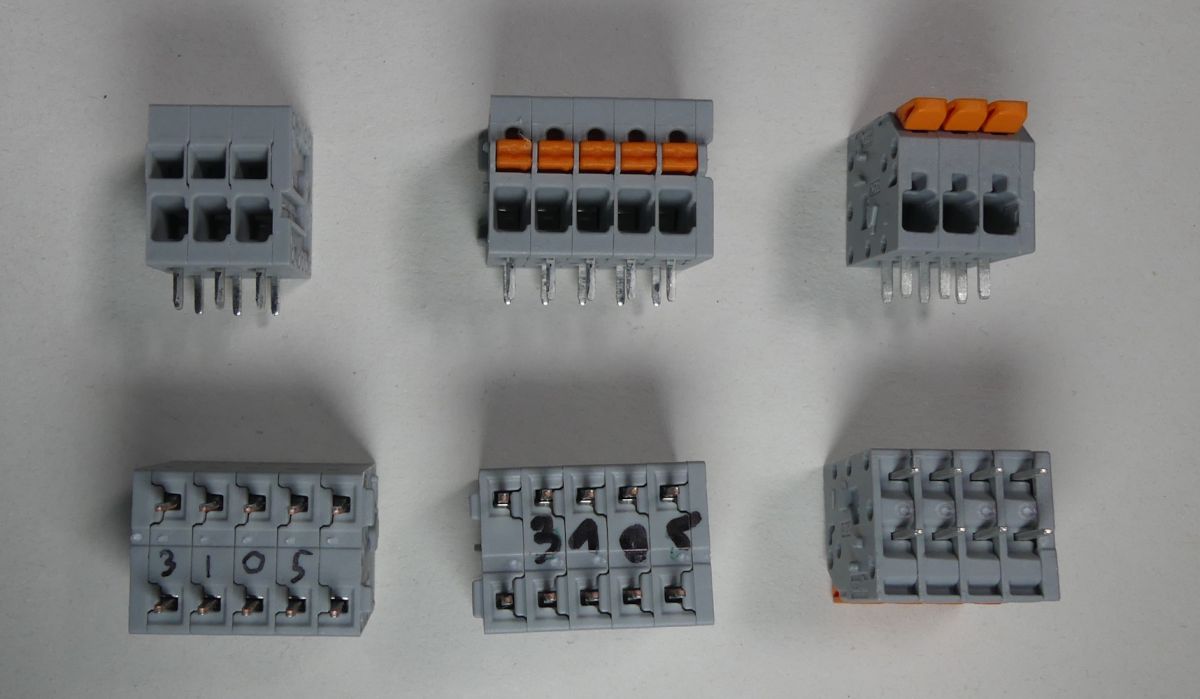

Od lewej złączka z otworem, złączka z przyciskiem i złączka z dźwignią:

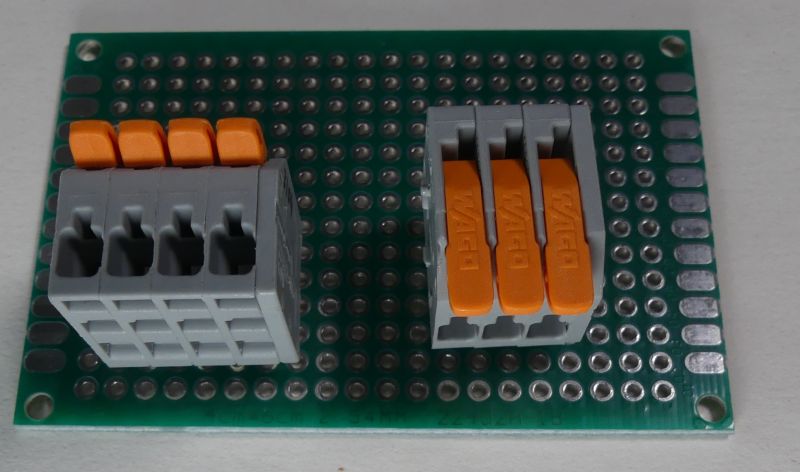

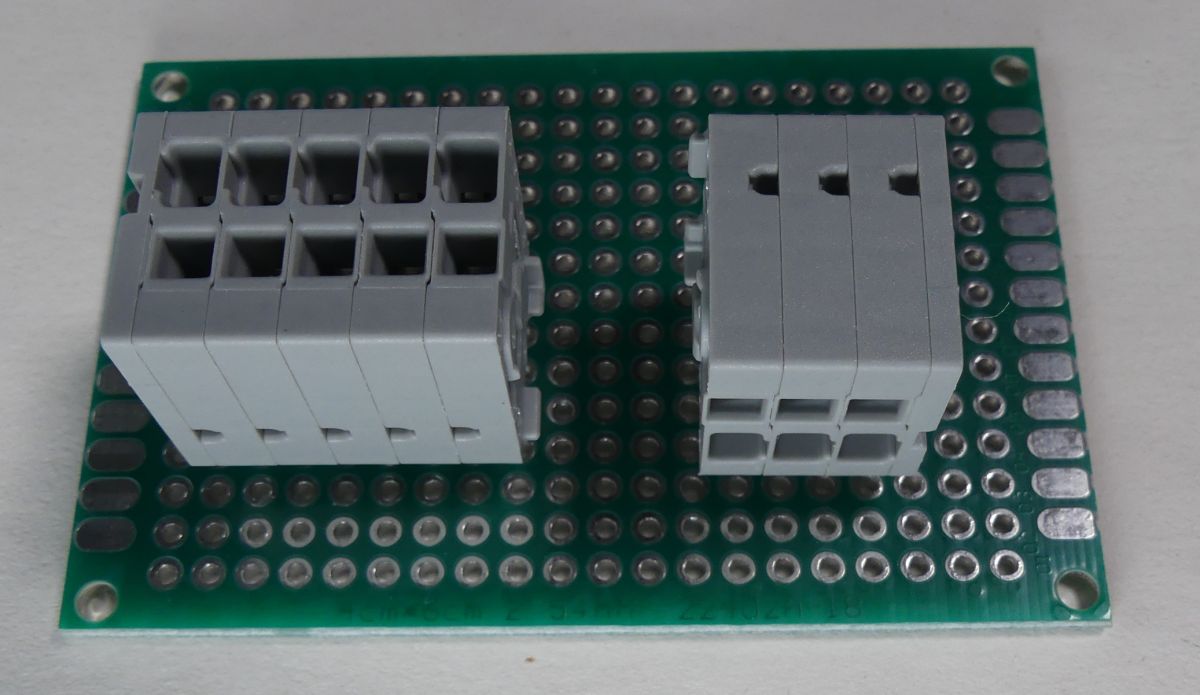

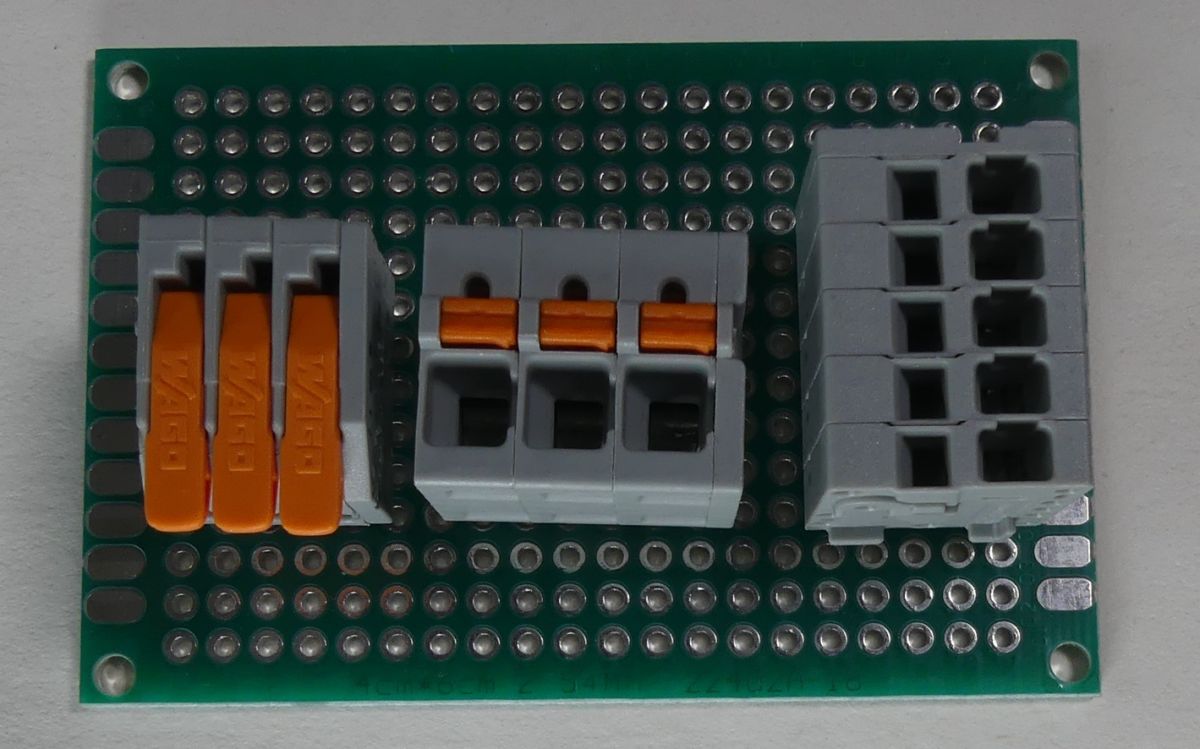

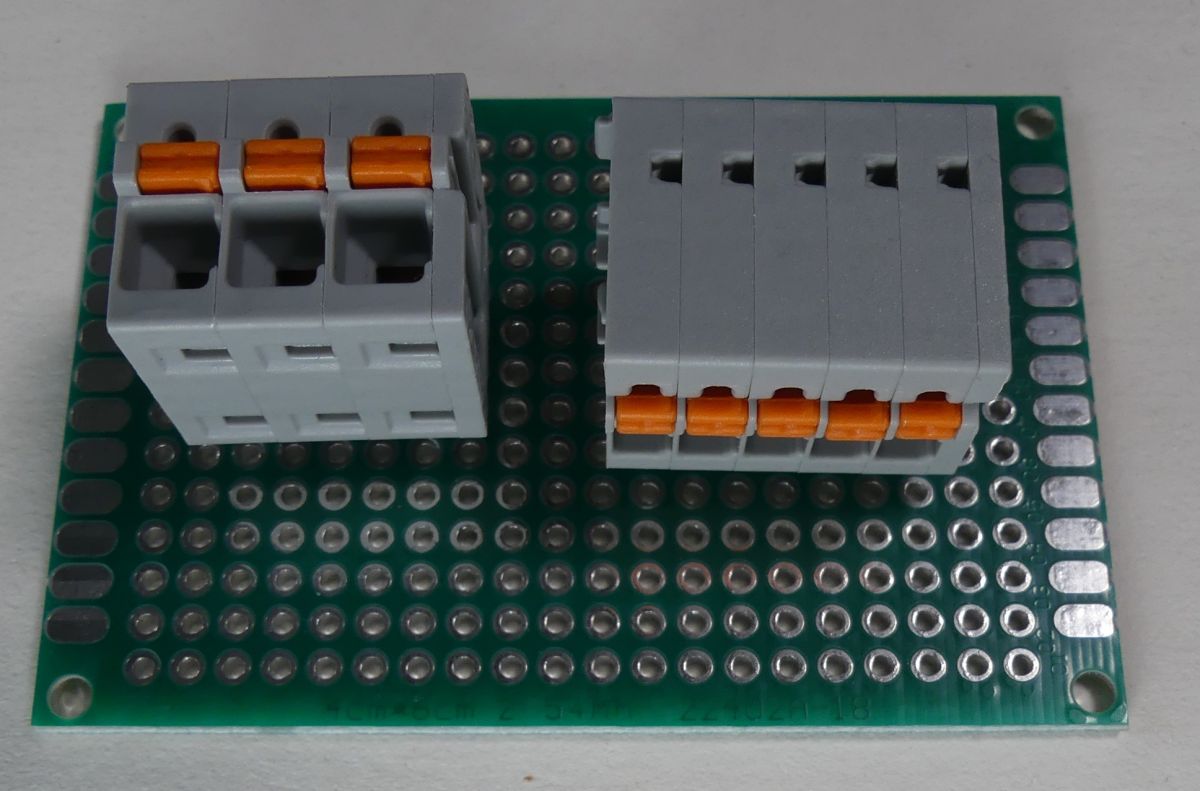

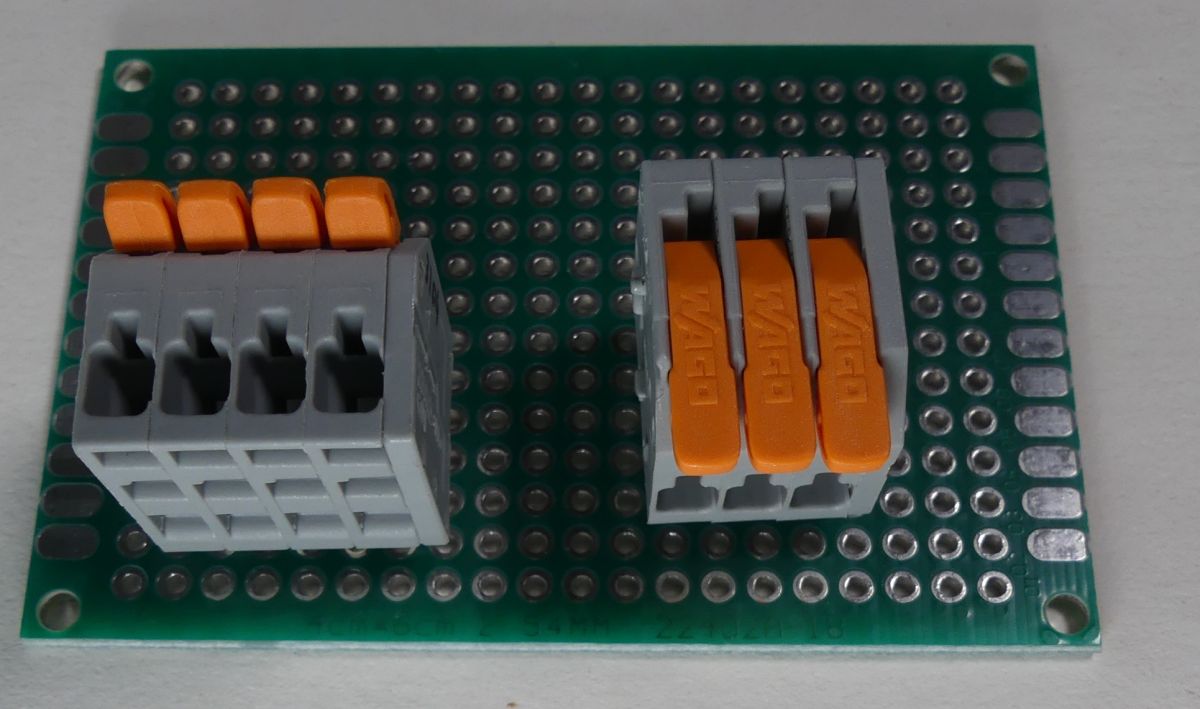

Wyprowadzenia złączek dla tych samych przekrojów są kompatybilne między złączkami z otworem i przyciskiem, możemy je stosować wymiennie na tej samej płytce. Złączki z dźwignią mają ten sam rozstaw wyprowadzeń, jednak ze względu na miejsce na mechanizm dźwigni drugi rząd wyprowadzeń jest w innej odległości. Rozwiązanie jest proste - na PCB należy przewidzieć dodatkowy otwór i zachowamy wymienność między trzema rodzajami złączek.

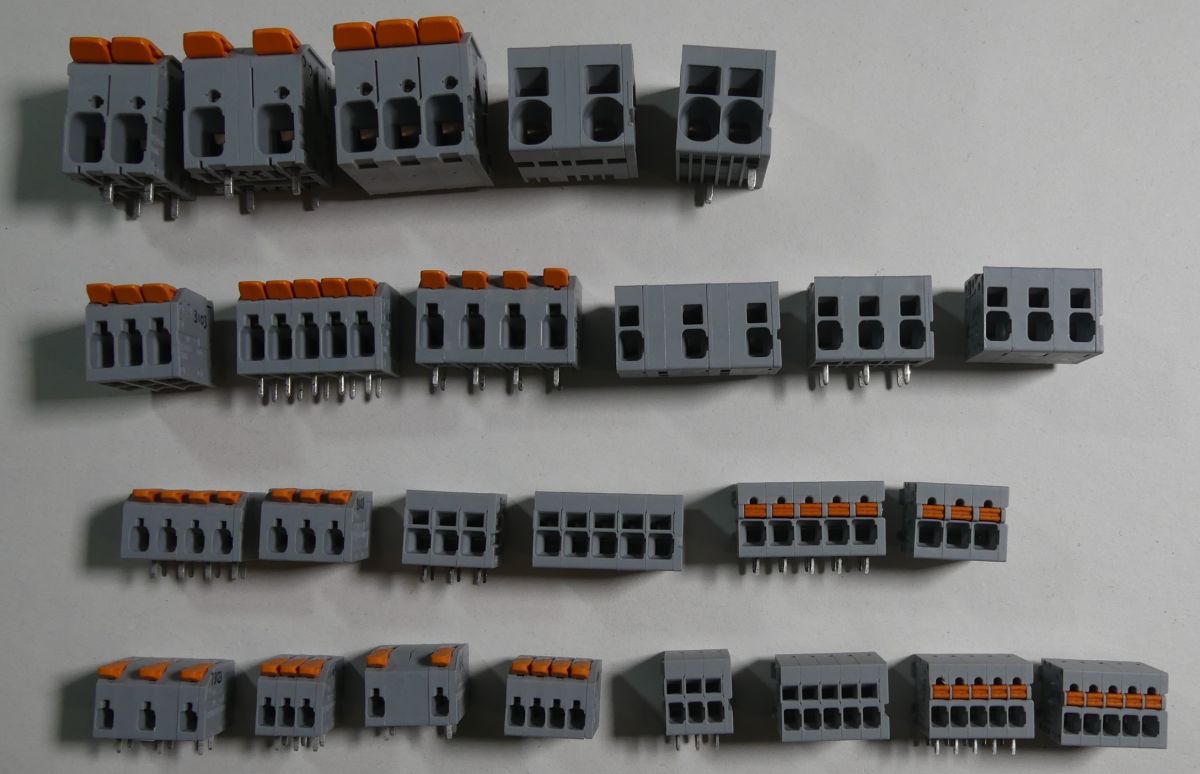

Dostępne są różne odległości między wyprowadzeniami złączek:

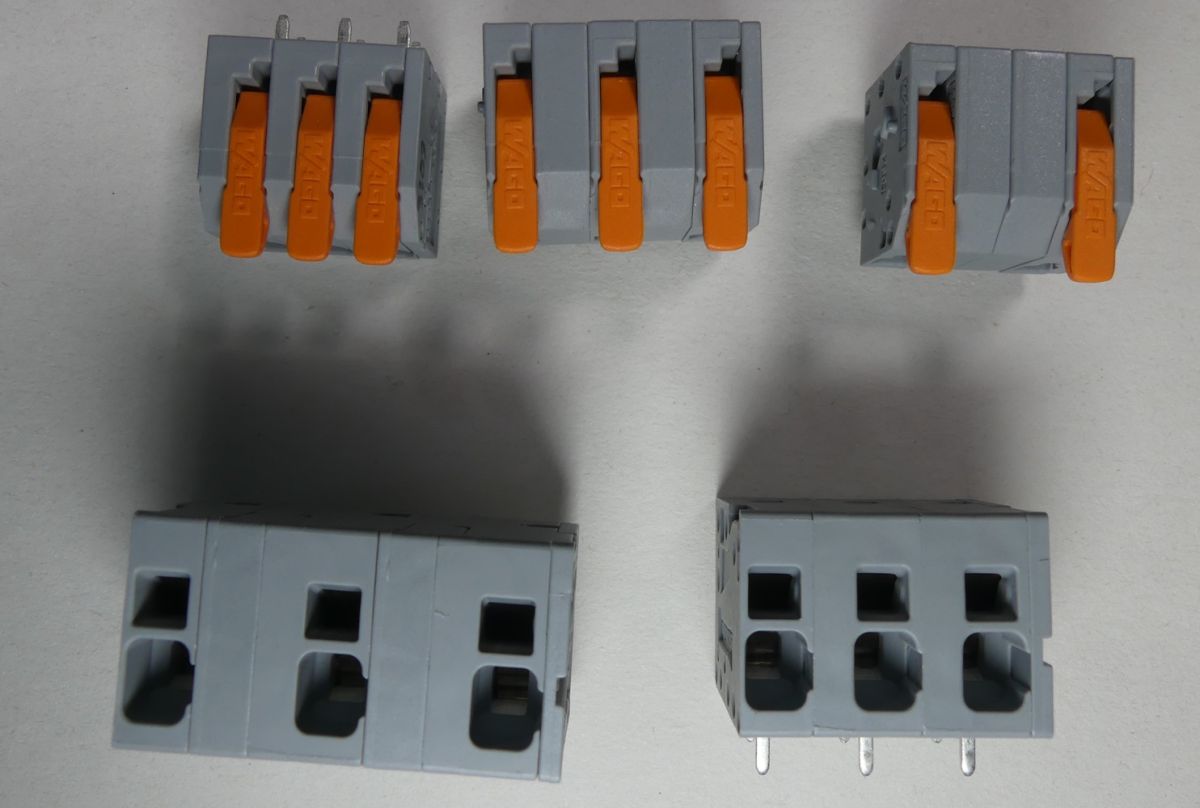

Wybór ilości pól jest praktycznie nieograniczony. Dodatkowo możemy zamówić moduł ze złączkami przystosowanymi do różnych przekrojów przewodów (złączki w górnej części zdjęcia poniżej). Możemy wybrać różne odstępy między polami modułu ze złączkami (środkowy rząd złączek na zdjęciu poniżej). Możemy także łączyć różne odstępy i złączki na różne przekroje (dolny rząd złączek na zdjęciu poniżej).

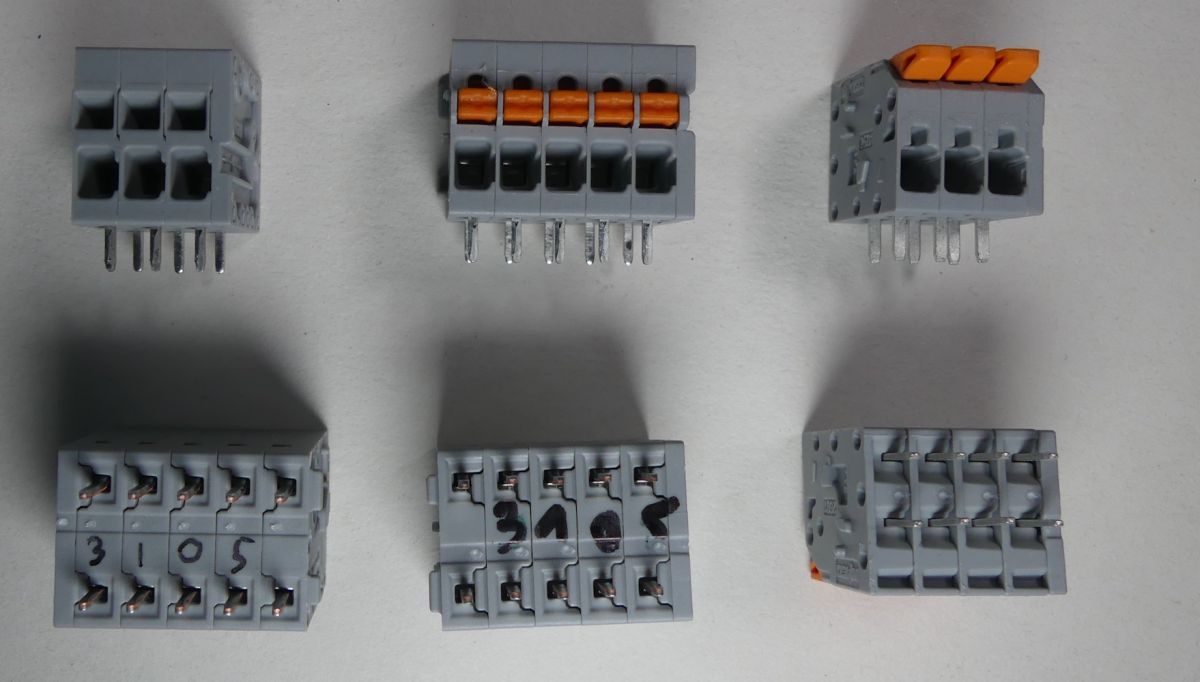

Złączki wyposażone są w otwory ułatwiające pomiary:

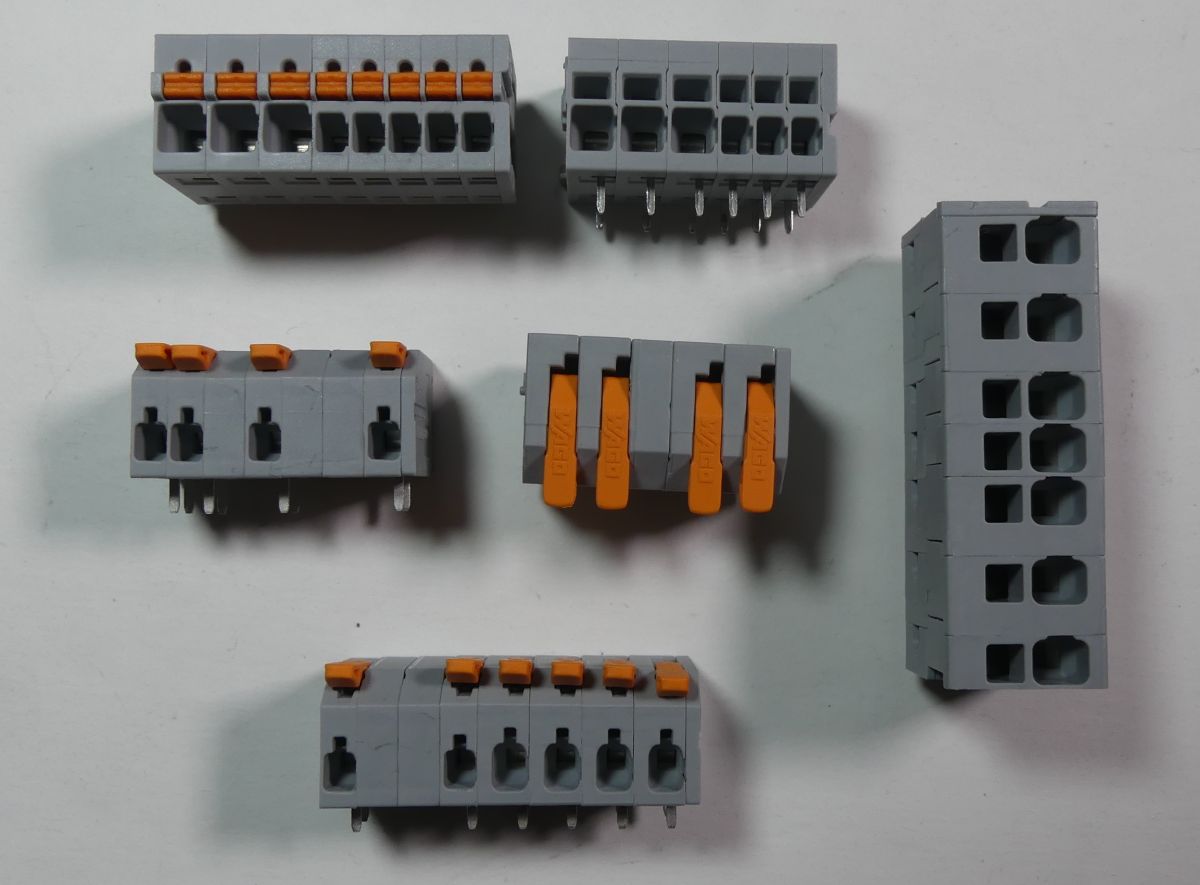

Szeroki wybór złączek ułatwia dopasowanie do wymaganego przekroju przewodu:





Należy pamiętać, że złączka przyjmuje określone przekroje w zależności od rodzaju przewodu, np. inne dopuszczalne przekroje dotyczą przewodu z tulejką, a inne dla np. przewodu typu linka lub drut.



Jeżeli nie mieliście czasu na zapoznanie się z materiałem filmowym, przygotowaliśmy jego skróconą wersję:



Z jakich złączek do PCB korzystacie najczęściej?
